Peruslevy

Tuotekuvaus

Sopii

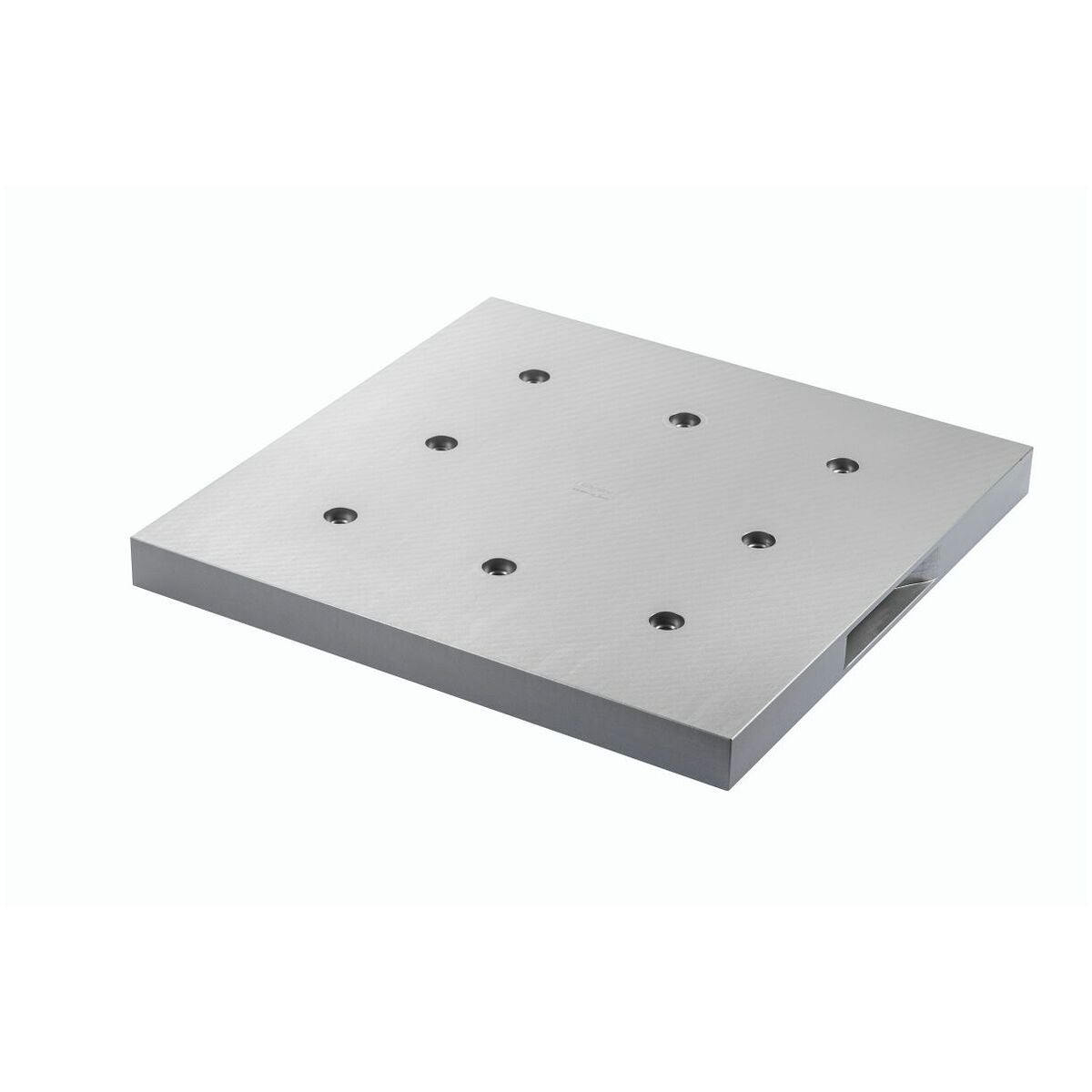

Nollapistekiinnitysjärjestelmään, jossa pulttijako 200 mm, sekä ristipulttijako 200 mm (koossa 360).

Rakenne

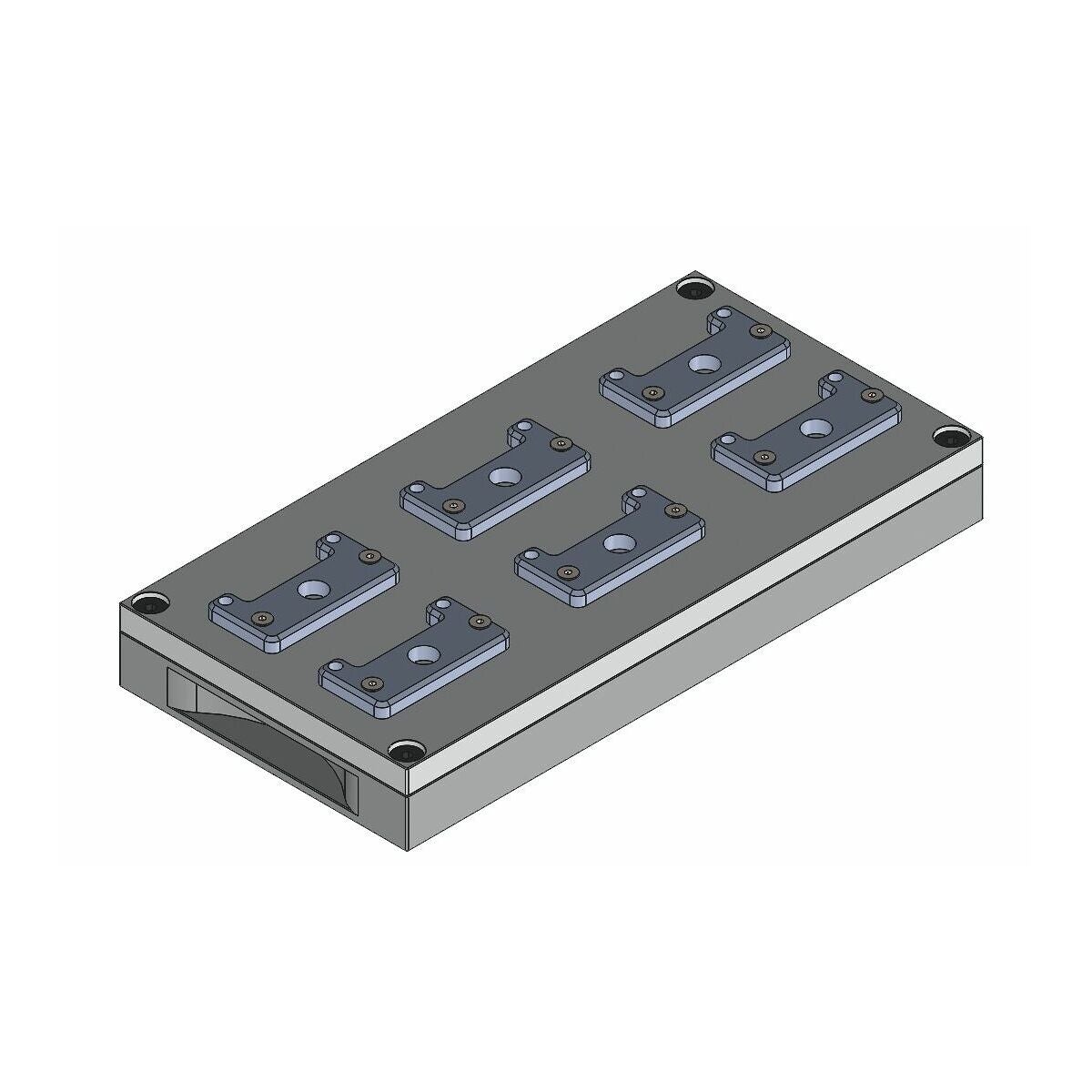

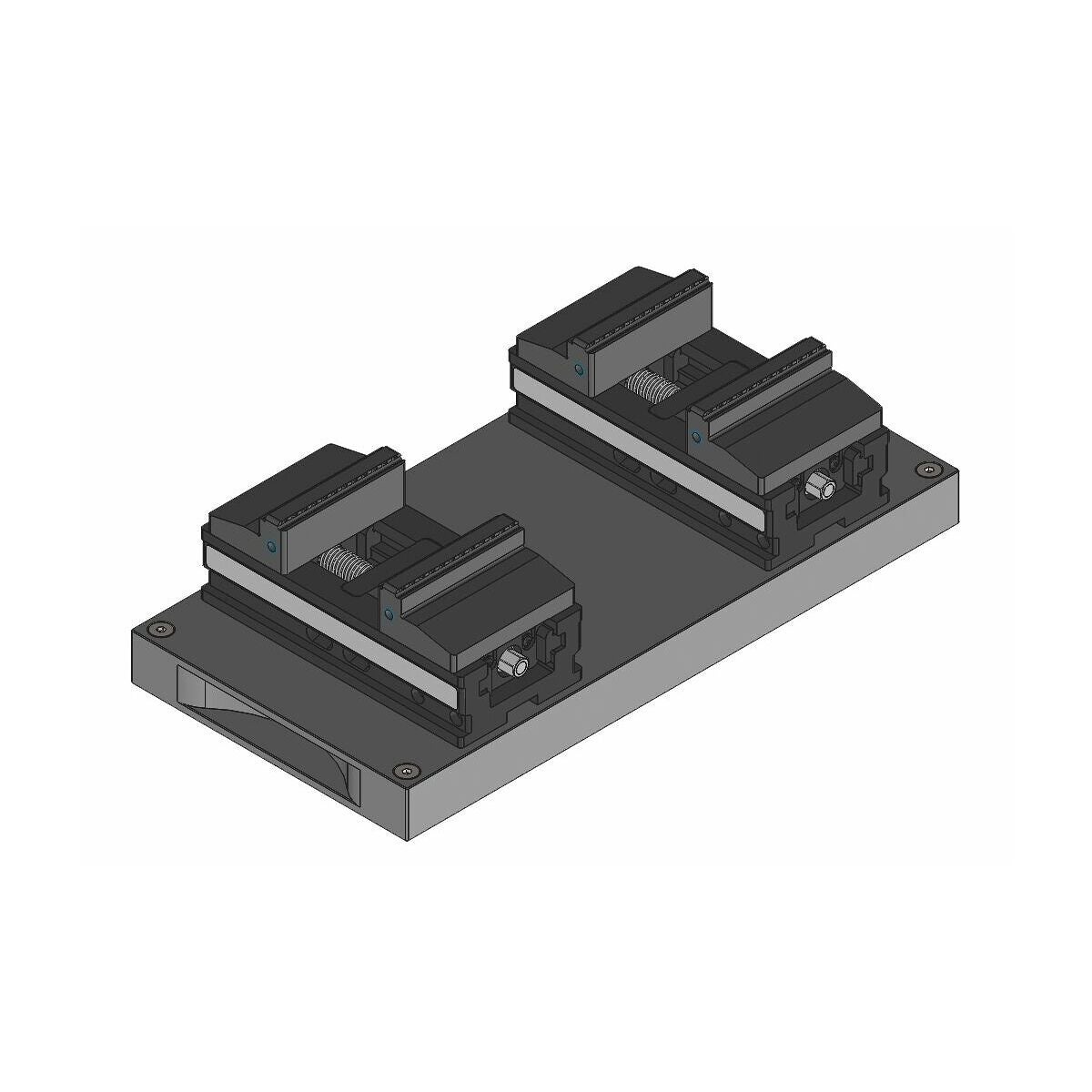

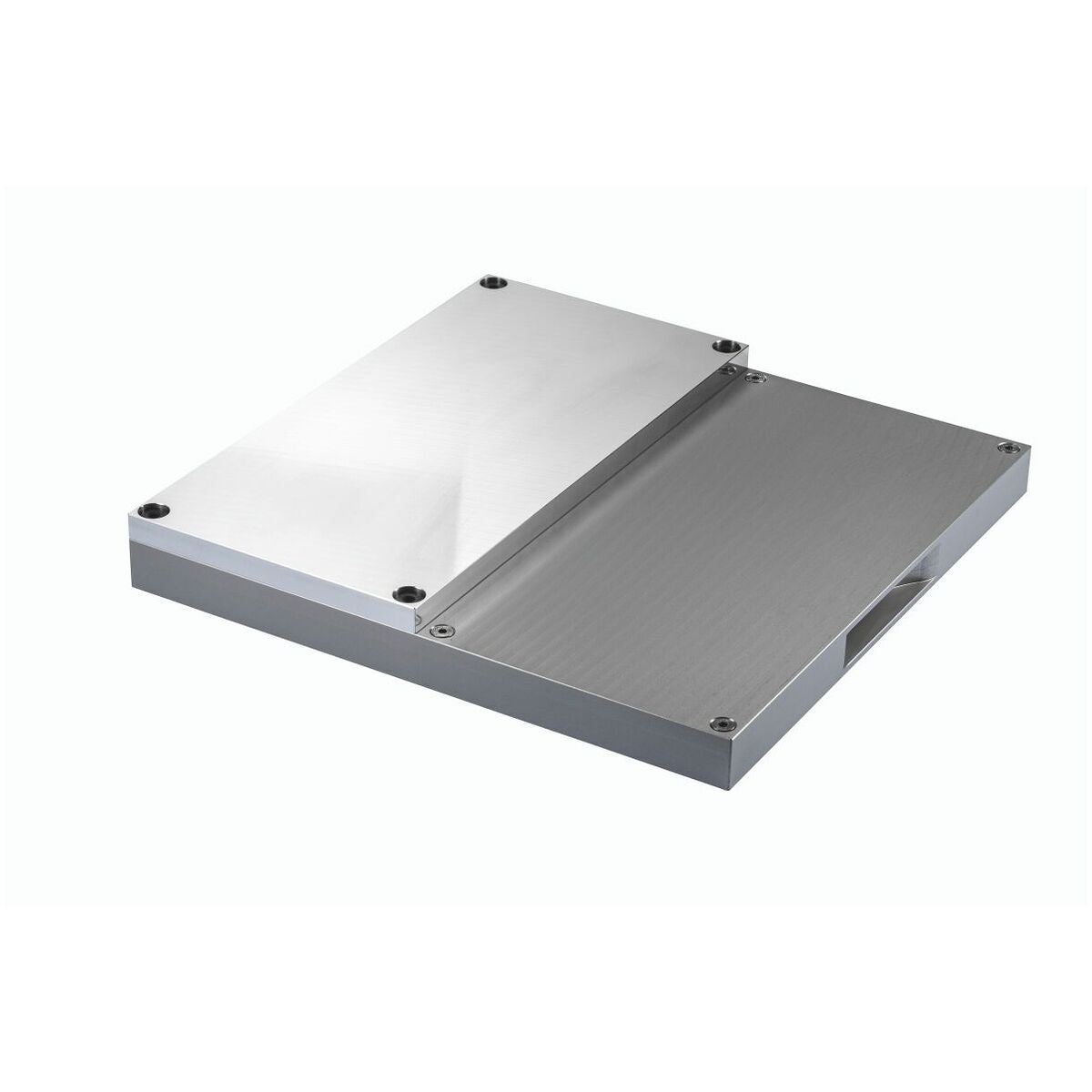

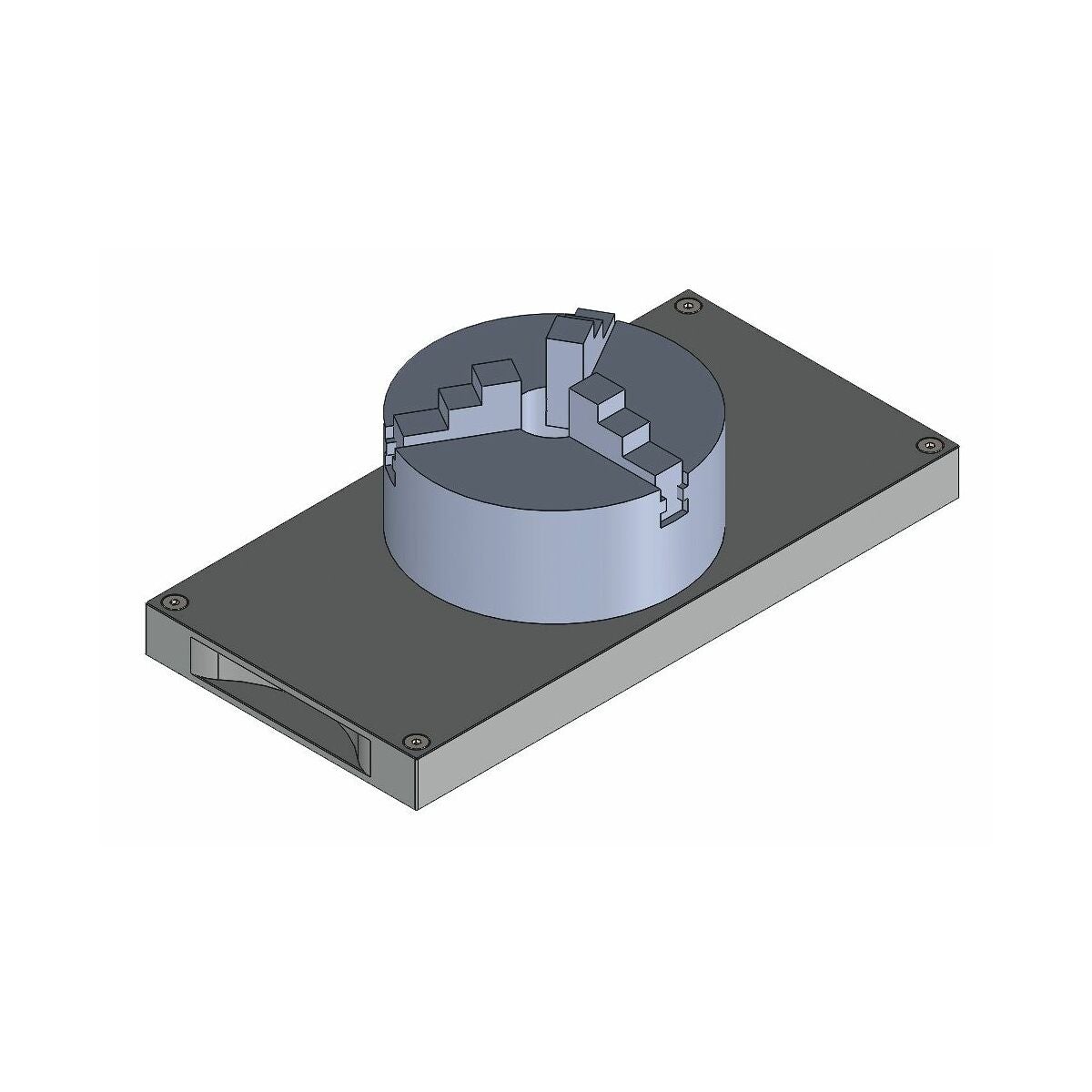

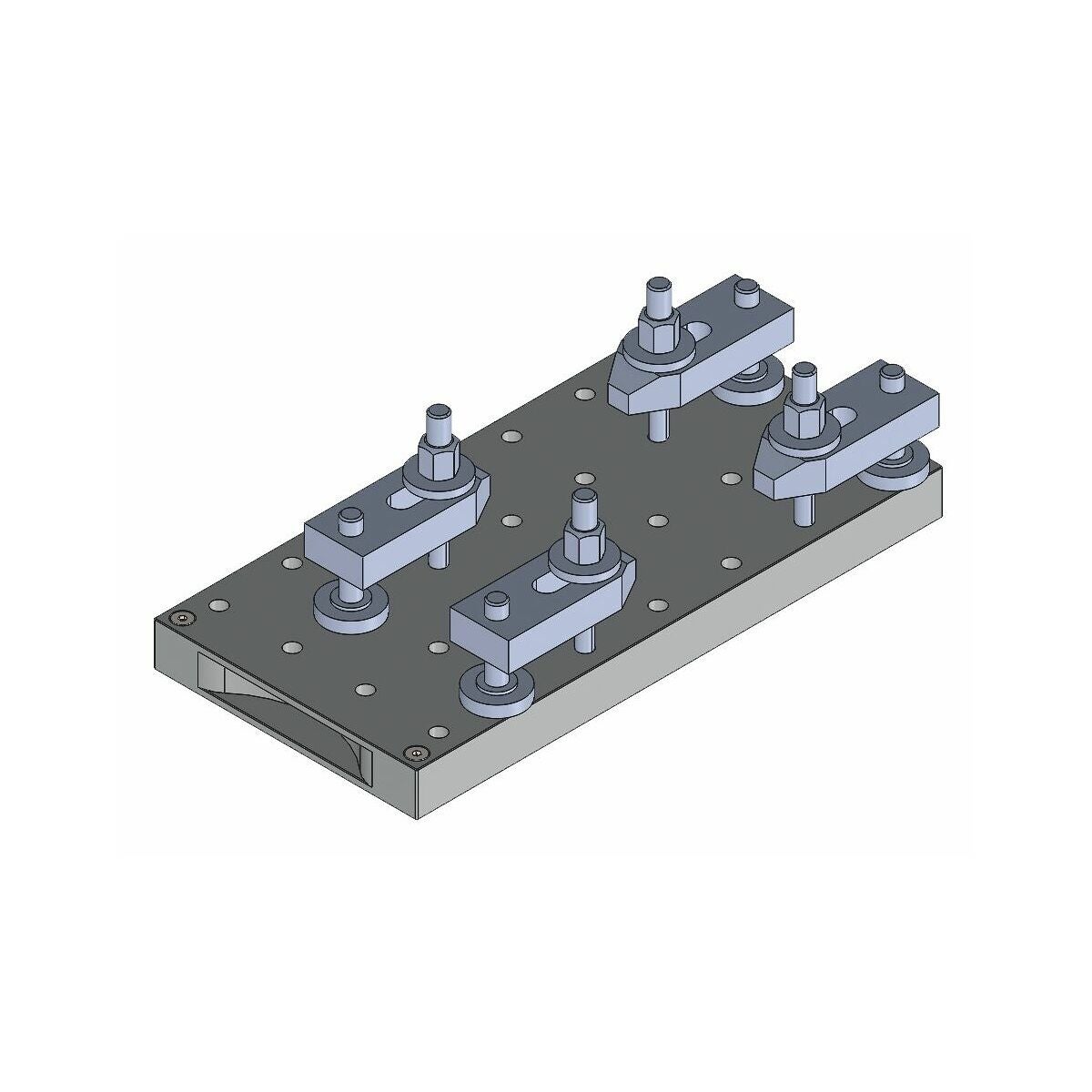

Järjestelmä koostuu pohjalevystä ja kiinnitys-/uhrilevystä. Pohjalevy asennetaan 200 mm:n pulttijaolla nollapistekiinnitysjärjestelmään tai suoraan konepöytään. Kiinnitys-/asennuslevy asennetaan pohjalevylle ja komponentin ääriviivan negatiivi muotoillaan yksilöllisesti. Vaihtoehtoisesti kiinnitys-/uhrilevyyn voidaan asentaa yksinkertaisia kiinnityselementtejä, kuten Mitee-Bite, AMF, KIPP, Halder ja vastaavat, komponentin kiinnittämistä varten.
Eloksoitua alumiinia.

Erikoistarvikkeet
Kiinnityspultit nro 360025 18M12.
Rakenne
Pulttijako 200 mm ja ristipulttijako 200 mm.

Toimitussisältö
8 soviteruuvia M8, 8 sulkuruuviä.

Sopii
Nollapistekiinnitysjärjestelmään, jossa jakoväli 200 mm tai ristijakoväli 200 mm (koossa 360).

Rakenne
Järjestelmä koostuu pohjalevystä ja kiinnitys-/uhrilevystä. Pohjalevy kiinnitetään 200 mm:n jaolla nollapistekiinnitysjärjestelmään tai suoraan koneen pöytään. Kiinnitys-/asennuslevy kiinnitetään pohjalevyyn ja komponentin muodon negatiivi tehdään yksilöllisesti. Vaihtoehtoisesti kiinnitys-/uhrilevyyn voidaan asentaa yksinkertaisia kiinnityselementtejä, kuten Mitee-Bite, AMF, KIPP, Halder ja vastaavat, kappaleen kiinnitystä varten.
Anodisoitu alumiini.

Erikoisvarusteet
Kiinnityspultit nro 360025 18M12.

Tekniset tiedot

Tuotetiedot
