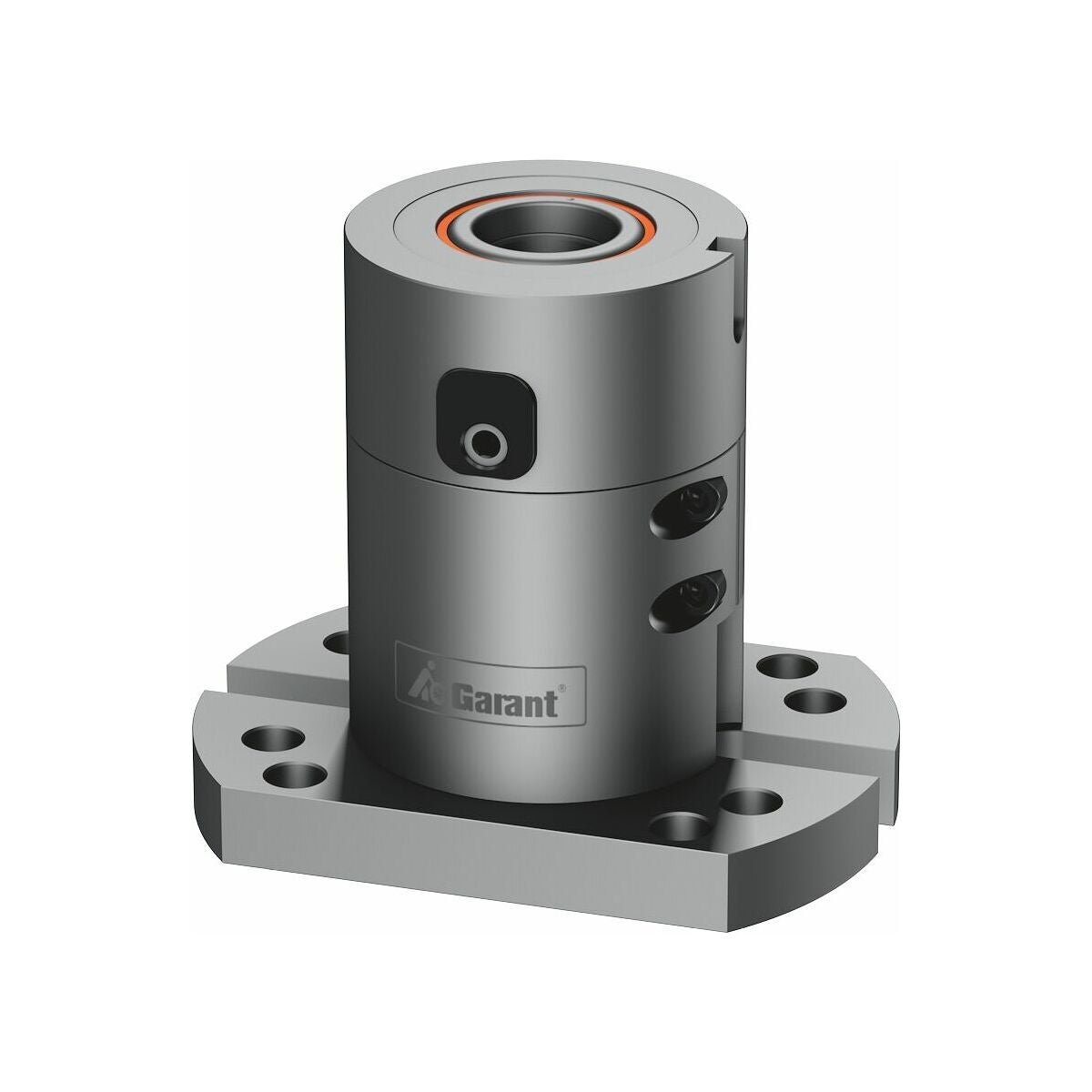

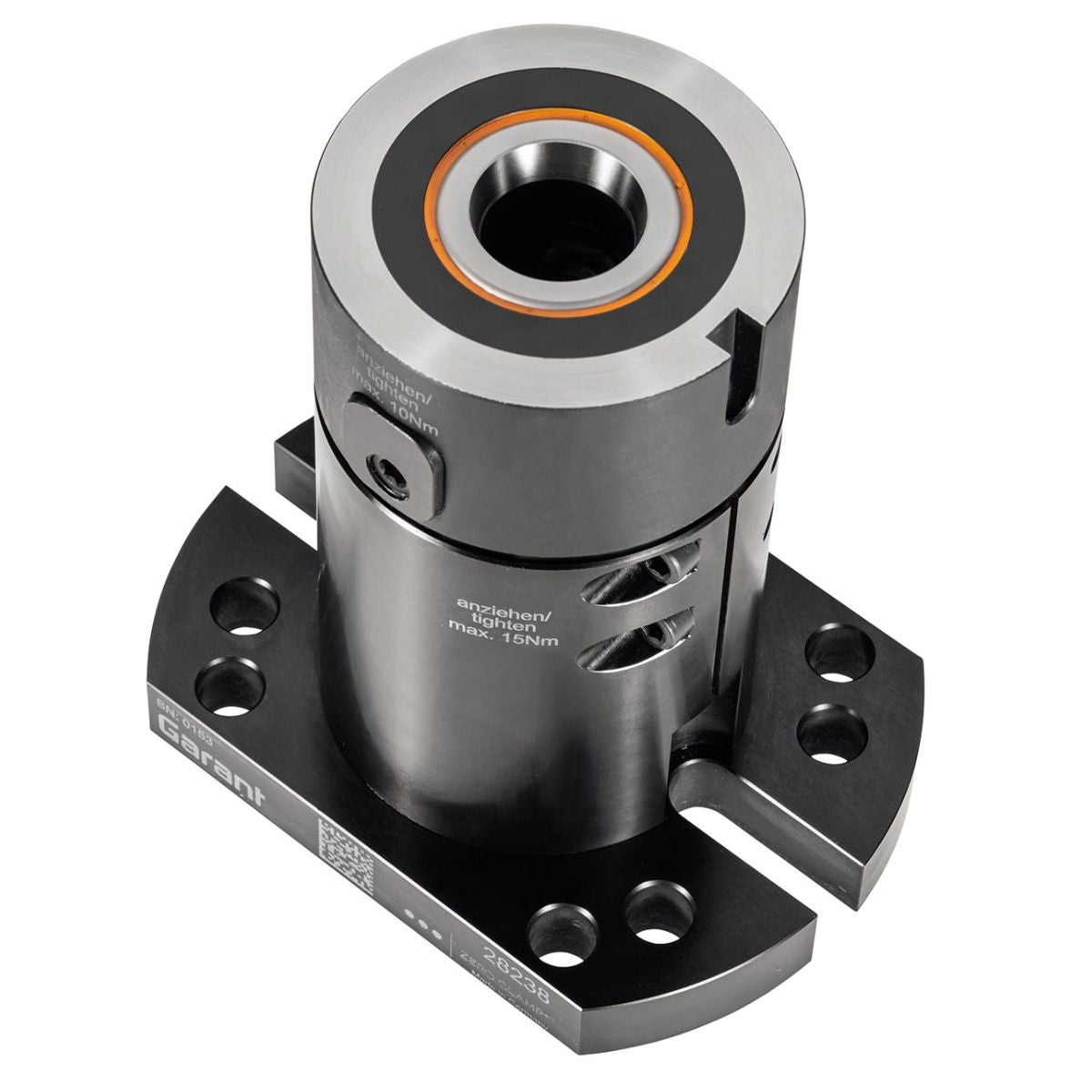

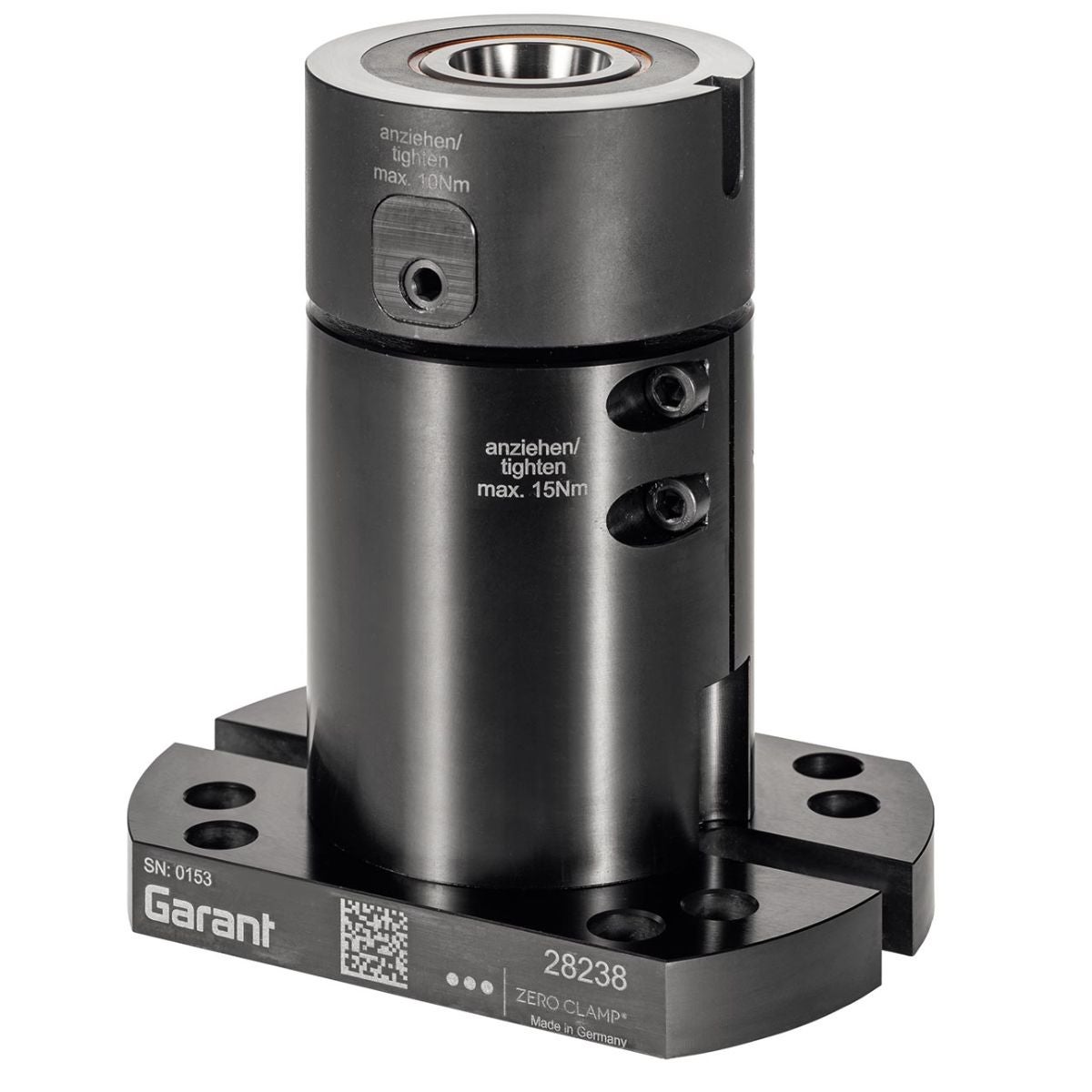

Flex-kiristin, säädettävä

Tuotekuvaus

Rakenne

• Teräksinen perusrunko, kartio kokonaan terästä.
• Mekaaninen kiinnitysmekanismi.
• Kiristämällä sivussa olevaa kiristysruuvia komponentti vedetään vastaavan kiristyskannattimen avulla aksiaalisesti 2 kiilan kautta ja kiristetään.
• Voidaan asentaa kiristyskannattimilla, T-urakynsillä tai nollapistekiinnitysjärjestelmällä kiristyskannattimilla nro 360066.
• Reiät nollapistekiinnitysjärjestelmää varten ovat valmiina.

Korkeudensäätö nousulla 3 mm per kierros. Maks. säätömatka 25 mm.

Käyttötiedot
Helppo ja tarkka asemointi konepöydällä. Monimutkaisten komponenttien kiinnitys esim. muottirakenteissa.
Muotoutuneiden osien kompensointiin.

Erikoislisävarusteet
Kiinnityspultit nro 360025 koolle 120, momenttiavain nro 656050 koolle 60, korko-/korkeuselementti nro 360068.
Rakenne
GARANT ZeroClamp -järjestelmän nollapistekiinnitys on tärkeä toiminto nykyaikaisille tuotantojärjestelmille, erityisesti automatisoidussa tuotannossa. Erityisen kosketusrajapinnan ansiosta se varmistaa tarkan ja luotettavan nollapisteen toistotarkkuuden. Järjestelmän pneumaattinen kiristysvoima pitää työkappaleet varmasti halutussa asennossa, jolloin nopea ja tarkka työkappaleen vaihto voidaan tehdä ilman uudelleenasemointia. Tämä helpottaa asennusta ja lisää tuottavuutta. GARANT ZeroClamp -järjestelmän nollapistekiinnitys on välttämätön tehokkaille valmistusprosesseille. Lue lisää GARANT ZeroClamp:n innovatiivisesta teknologiasta ja optimoi tuotantosi.

Rakenne

• Teräksinen runko, kartio kokonaan terästä.
• Mekaaninen kiristysmekanismi.
• Kiristysruuvia sivulta kiristettäessä kappale vedetään vastaavan kiristyskannattimen kanssa aksiaalisesti kiinni kahden kiilan kautta ja kiristyy.
• Voidaan asentaa kiristyskannattimilla, T-urakiinnikkeillä tai nollapistekiinnitysjärjestelmällä käyttäen kiristyskannattimia nro 360066.
• Reiät nollapistekiinnitysjärjestelmää varten ovat valmiina.

Korkeudensäätö nousulla 3 mm per kierros. Maks. säätömatka 25 mm.

Käyttötiedot
Helppo ja tarkka asemointi konepöydällä. Monimutkaisten kappaleiden kiinnitys, esim. muottirakentamisessa.
Muodonmuuttuneiden osien kompensointiin.

Erikoistarvikkeet
Kiristyspultit nro 360025 koolle 120, momenttiavain nro 656050 koko 60, korkeuselementti nro 360068.

Tekniset tiedot

Tuotetiedot
