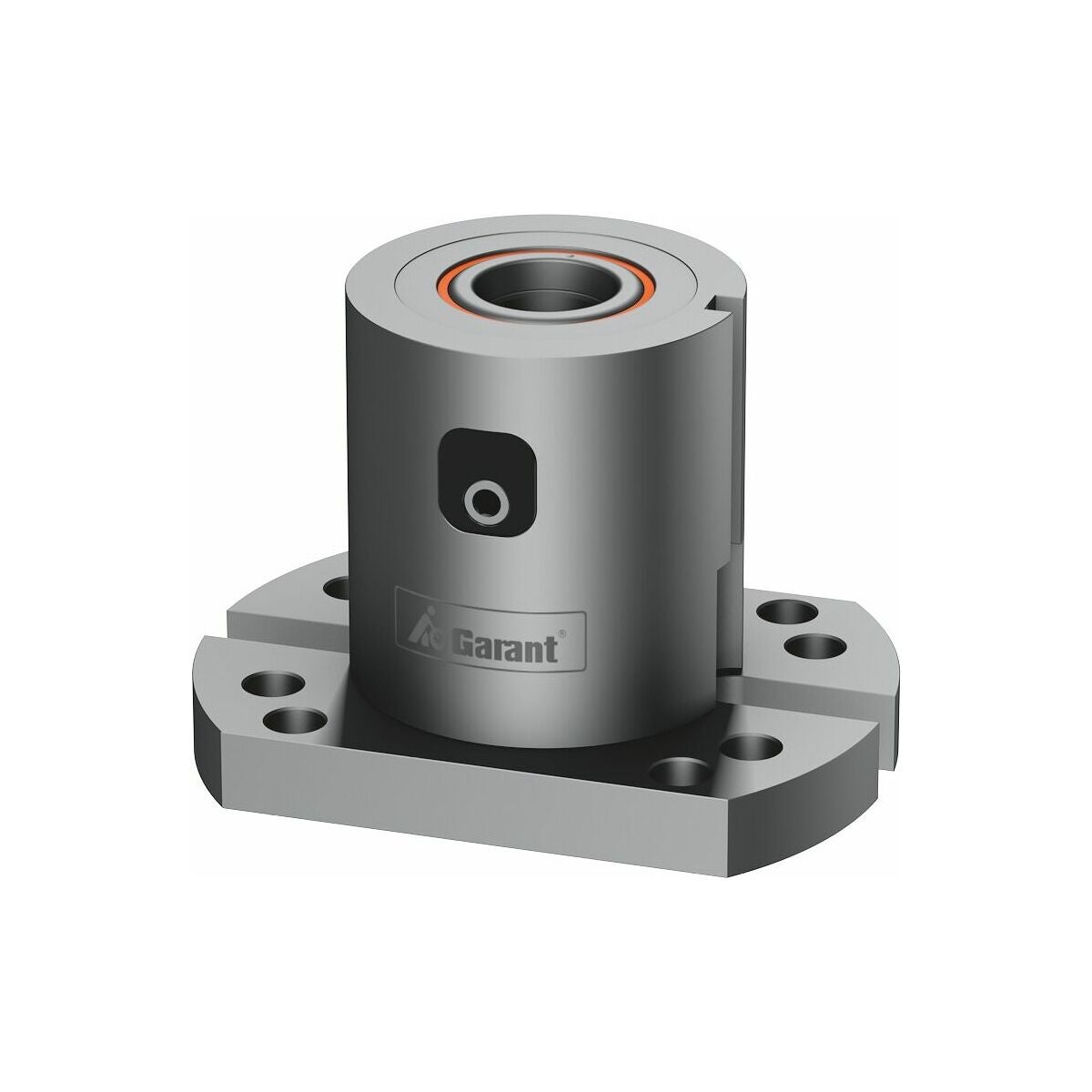

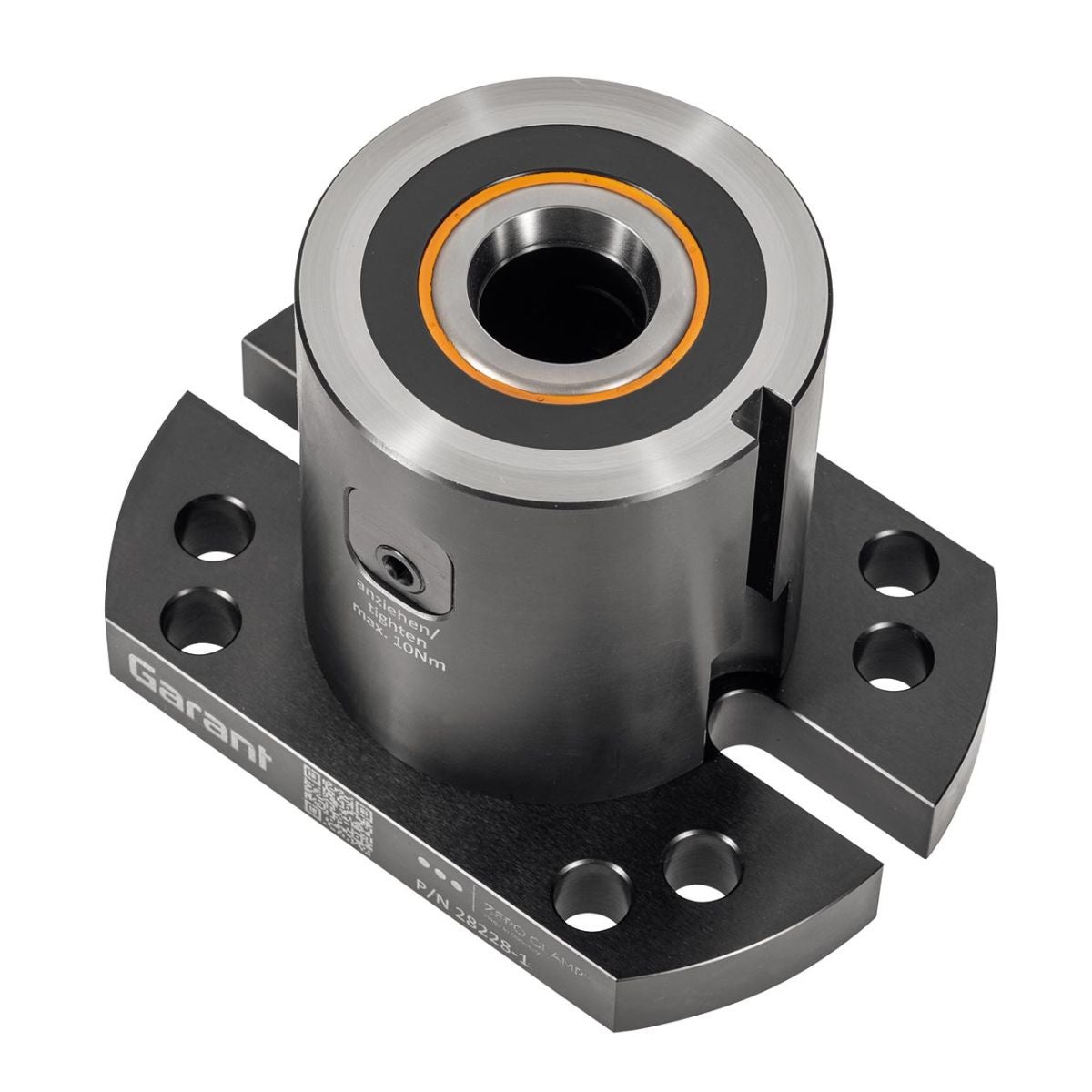

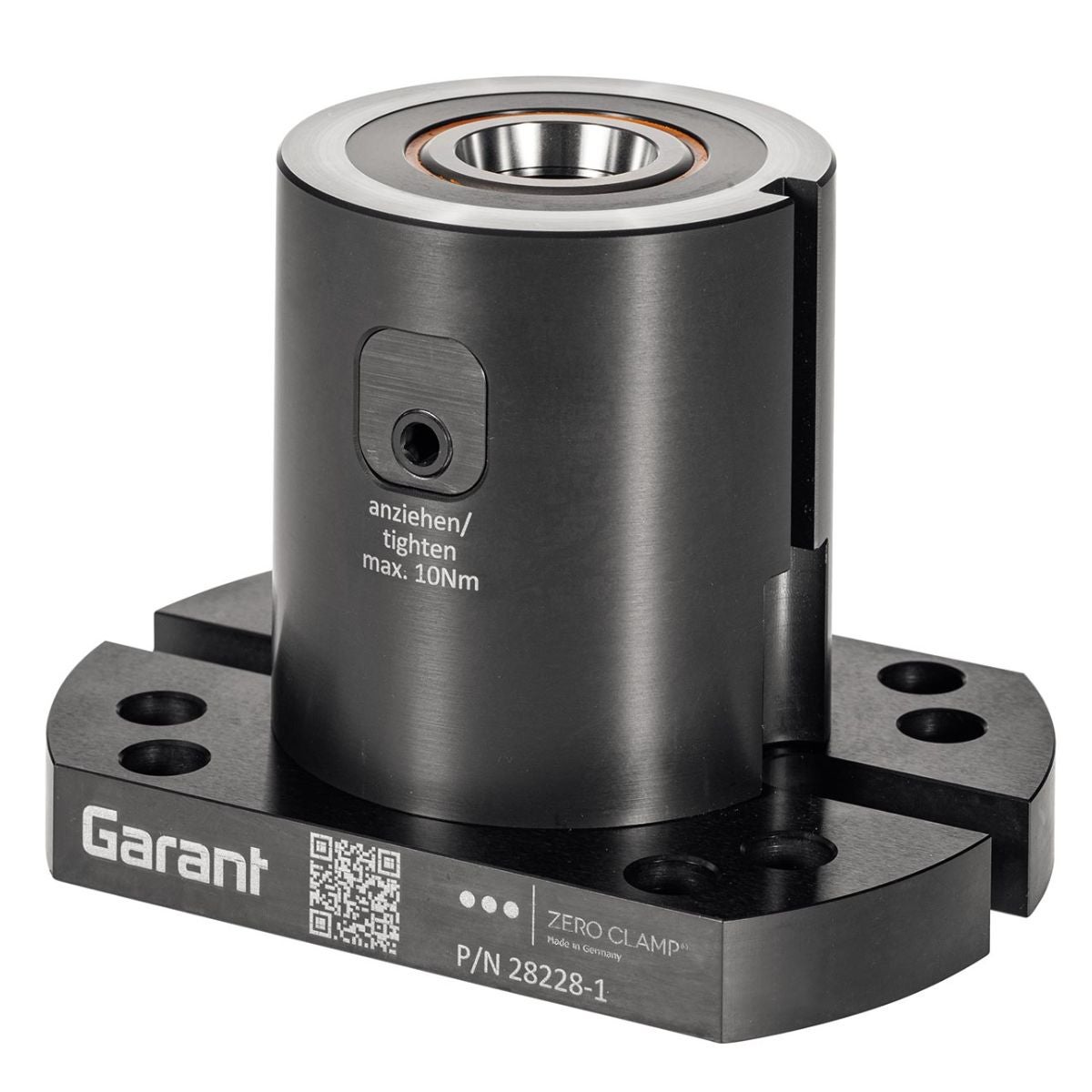

Flexspanner, kiinteä

Tuotekuvaus

Rakenne

• Teräksinen runko, kartio kokonaan terästä.
• Mekaaninen kiinnitysmekanismi.
• Kiristämällä sivulla olevaa kiristysruuvia komponentti vastaavalla kiinnityskonsolilla vedetään aksiaalisesti kiinni kahden kiilan avulla ja kiristetään.
• Voidaan asentaa kiinnityskonsolien, T-uranastojen tai nollapistekiinnitysjärjestelmän kanssa käyttäen kiinnityskonsolia nro 360066.
• Nollapistekiinnitysjärjestelmää varten olevat reiät ovat jo valmiina.

Käyttötiedot
Helppo ja tarkka asemointi konepöydällä. Monimutkaisten komponenttien kiinnitys esim. muottirakennuksessa.

Erikoistarvikkeet
Kiinnityspultit nro 360025 koolle 120, momenttiavain nro 656050 koko 60, korotuselementti nro 360068.
Rakenne
GARANT ZeroClamp -järjestelmän nollapistekiinnitys on tärkeä ominaisuus nykyaikaisille tuotantojärjestelmille, erityisesti automatisoidussa tuotannossa. Erityisen kosketusliitännän ansiosta se varmistaa tarkan ja luotettavan nollapisteen toistotarkkuuden. Järjestelmän pneumaattinen kiinnitysvoima pitää työkappaleet turvallisesti halutussa asennossa, jolloin nopea ja tarkka työkappaleen vaihto voidaan tehdä ilman uudelleenasemointia. Tämä helpottaa asennusta ja lisää tuottavuutta. GARANT ZeroClamp -järjestelmän nollapistekiinnitys on välttämätön tehokkaille valmistusprosesseille. Lue lisää GARANT ZeroClampin innovatiivisesta tekniikasta ja optimoi tuotantosi.

Rakenne

• Teräksinen runko ja kokonaan teräksinen kartio.
• Mekaaninen kiinnitysmekanismi.
• Kun sivun kiristysruuvia kiristetään, komponentti vedetään vastaavalla kiinnityskonsolilla aksiaalisesti kahden kiilan avulla ja kiinnitetään.
• Voidaan asentaa kiinnityskonsolien, T-urakynsien tai nollapistekiinnitysjärjestelmän kanssa käyttäen kiinnityskonsolia nro 360066.
• Nollapistekiinnitysjärjestelmän reiät ovat valmiina.

Käyttöarvot
Helppo ja tarkka asemointi konepöydällä. Monimutkaisten kappaleiden kiinnitys esim. muottien valmistuksessa.

Erikoistarvikkeet
Kiinnityspultit nro 360025 koolle 120, momenttiavain nro 656050 koko 60, korkeuselementti nro 360068.

Tekniset tiedot

Tuotetiedot
