Weldon-elementti kompensoinnilla, pitkä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

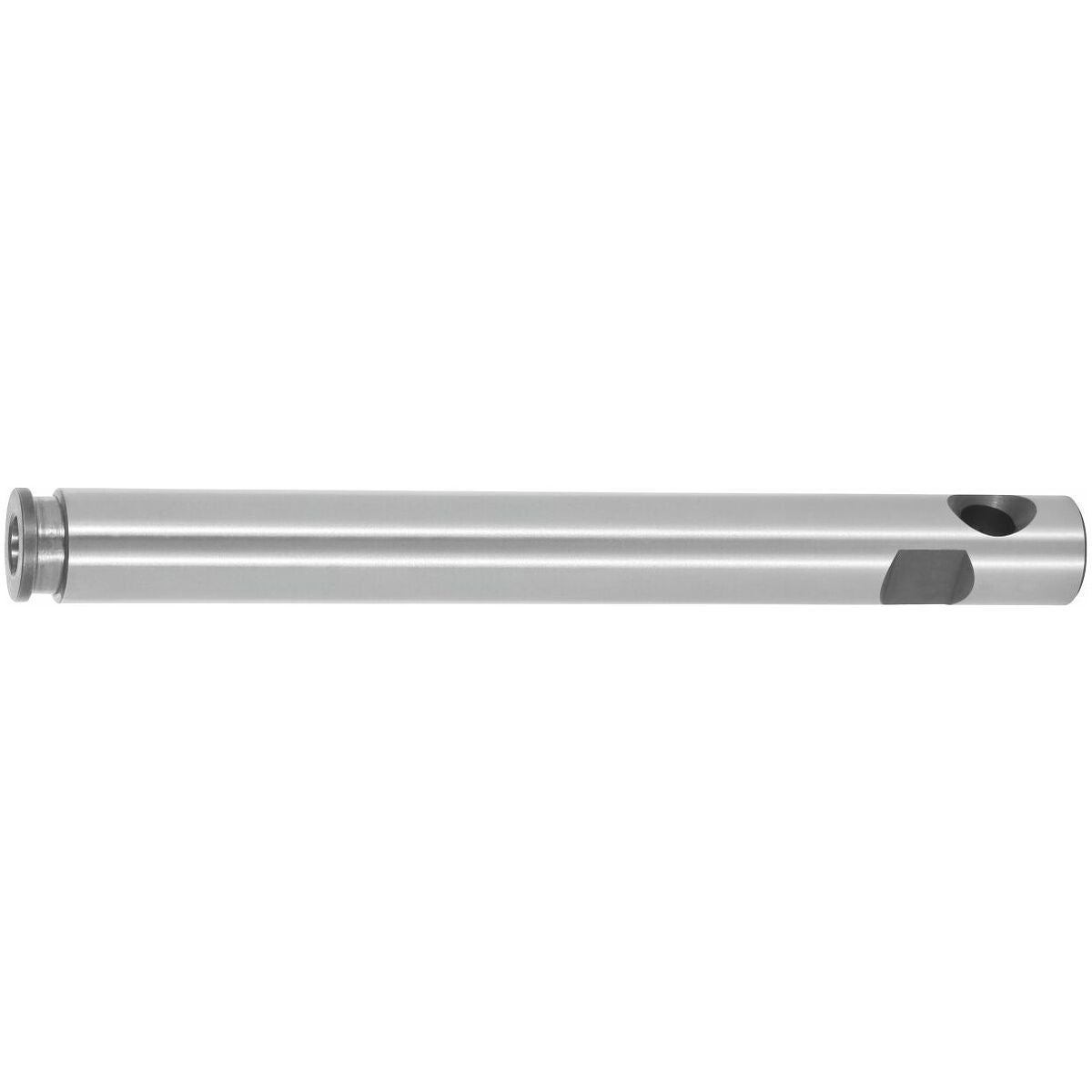

Sylinterimäinen pidin, karkaistu ja hiottu, pikaliittimellä. Sisäinen nelikulma sekä pidin kierreporaa varten ja vääntömomentin siirtoon. Kiristysmekanismi estää kierreporaa vetäytymästä ulos.
Veto-/puristuskompensointi 0,2 mm kumpaankin suuntaan kompensointielementin kautta. Weldon-elementin kiinnitys joko vetopinnan kautta tai kompensointielementin kautta.
Etu
- Erittäin edullinen ratkaisu.
- Tukeva, kapea rakenne.
- Vaihtelua kiinnitys- ja spiraalipituuksissa.
Käyttötiedot
Kierreporaan kiinnitykseen mm. Weldon-istukkaan.
Erikoistarvike
Kompensointielementti nro 335730.
Huomautus
Minimikompensointitoiminto vain yhdessä nro 300415 ja 335730 kanssa. Vakiomallisissa Weldon-istukoissa on mahdollinen vain jäykkä kiinnitys, ks. nro 335740.

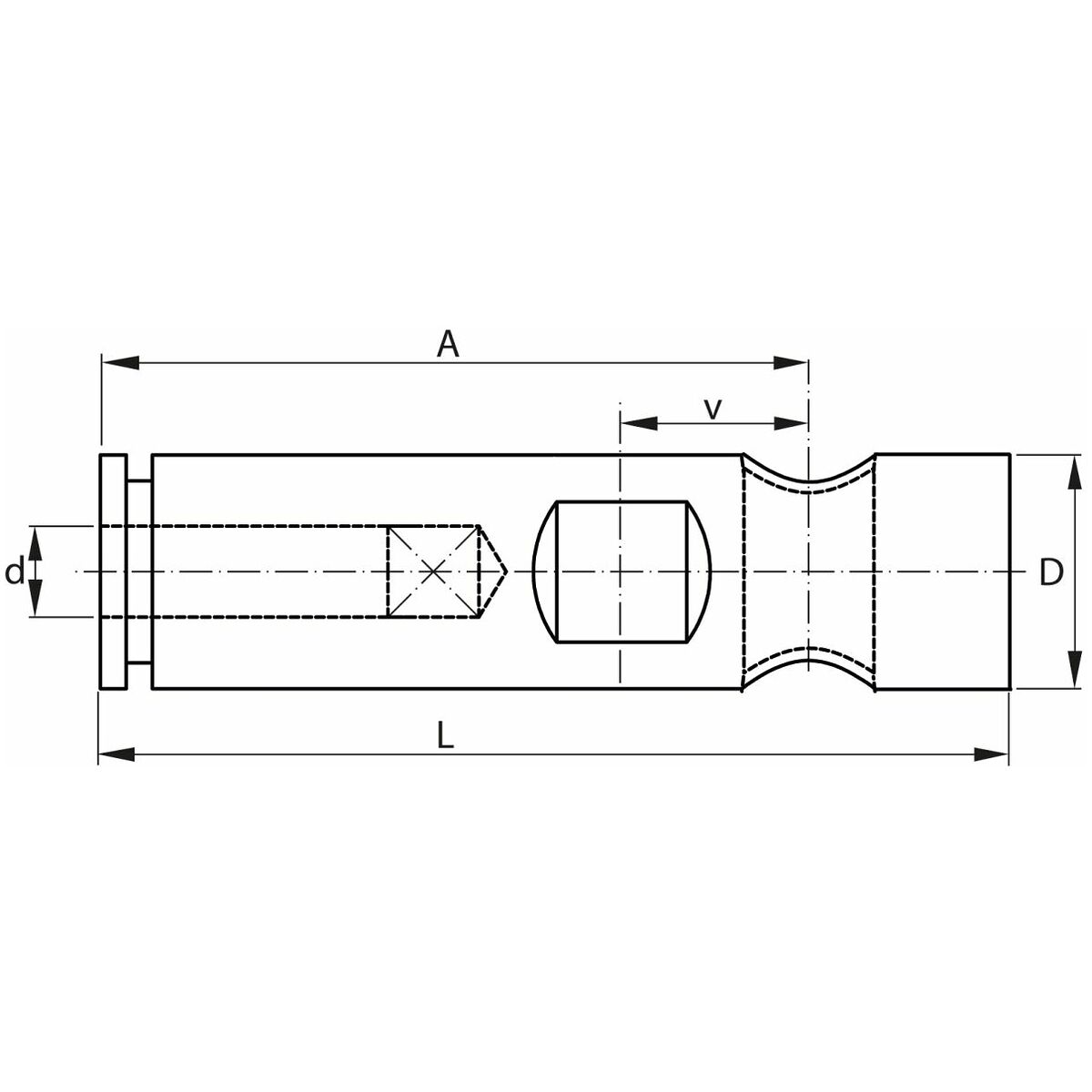

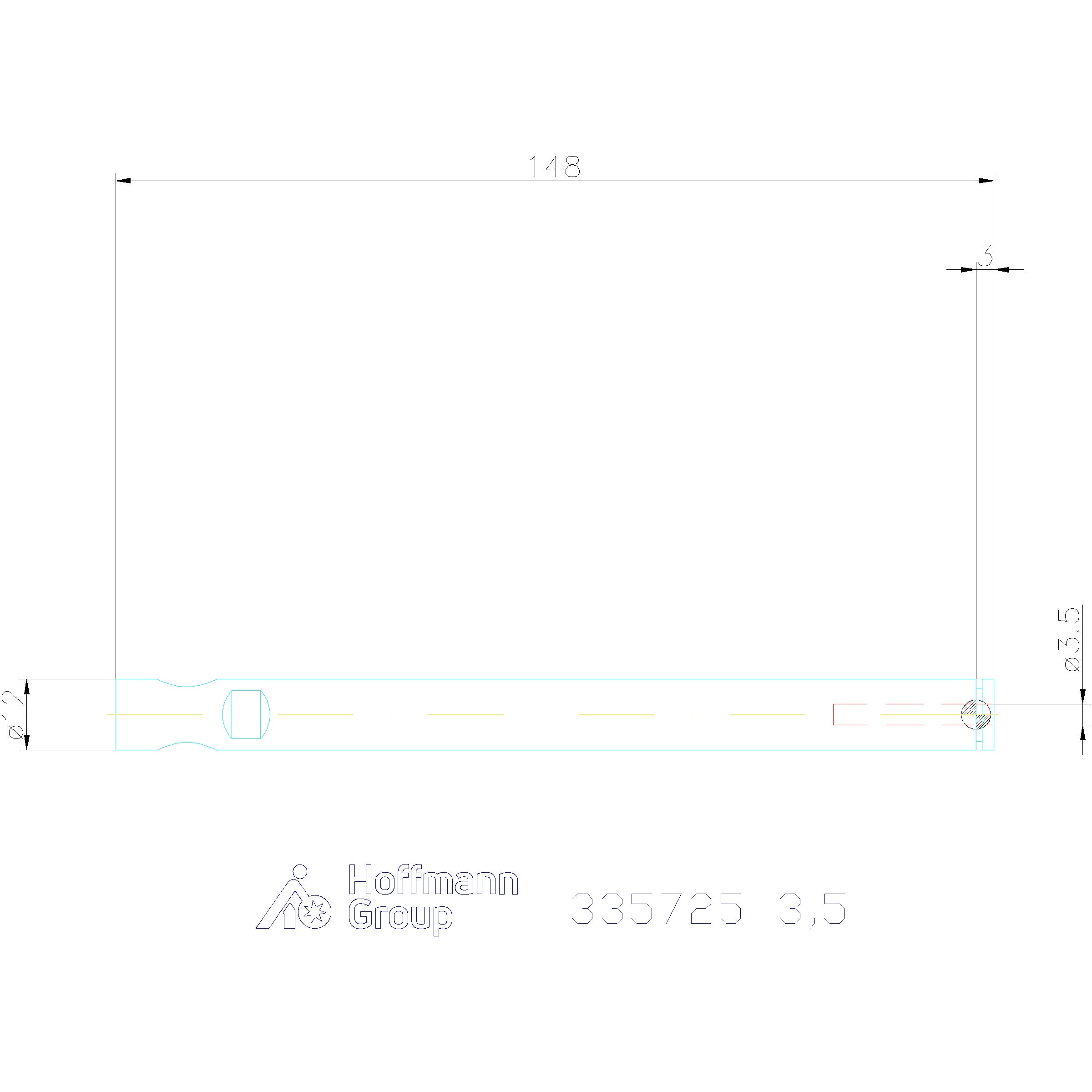

Tekniset tiedot
| Tuotetyyppi | Kierteenleikkuupakka |
|---|---|
| Jänneväli d | 3.5 mm |
| Säätömatka v | 10 mm |
| Ulkohalkaisija ⌀ d | 12 mm |
| Spiraalipituus a | 136 mm |
| Kokonaispituus l | 145 mm |
Tuotetiedot
| Tuotenumero | 335725 |
|---|---|
| EAN | 4045197801647 |
