Weldon-elementti jäykkä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

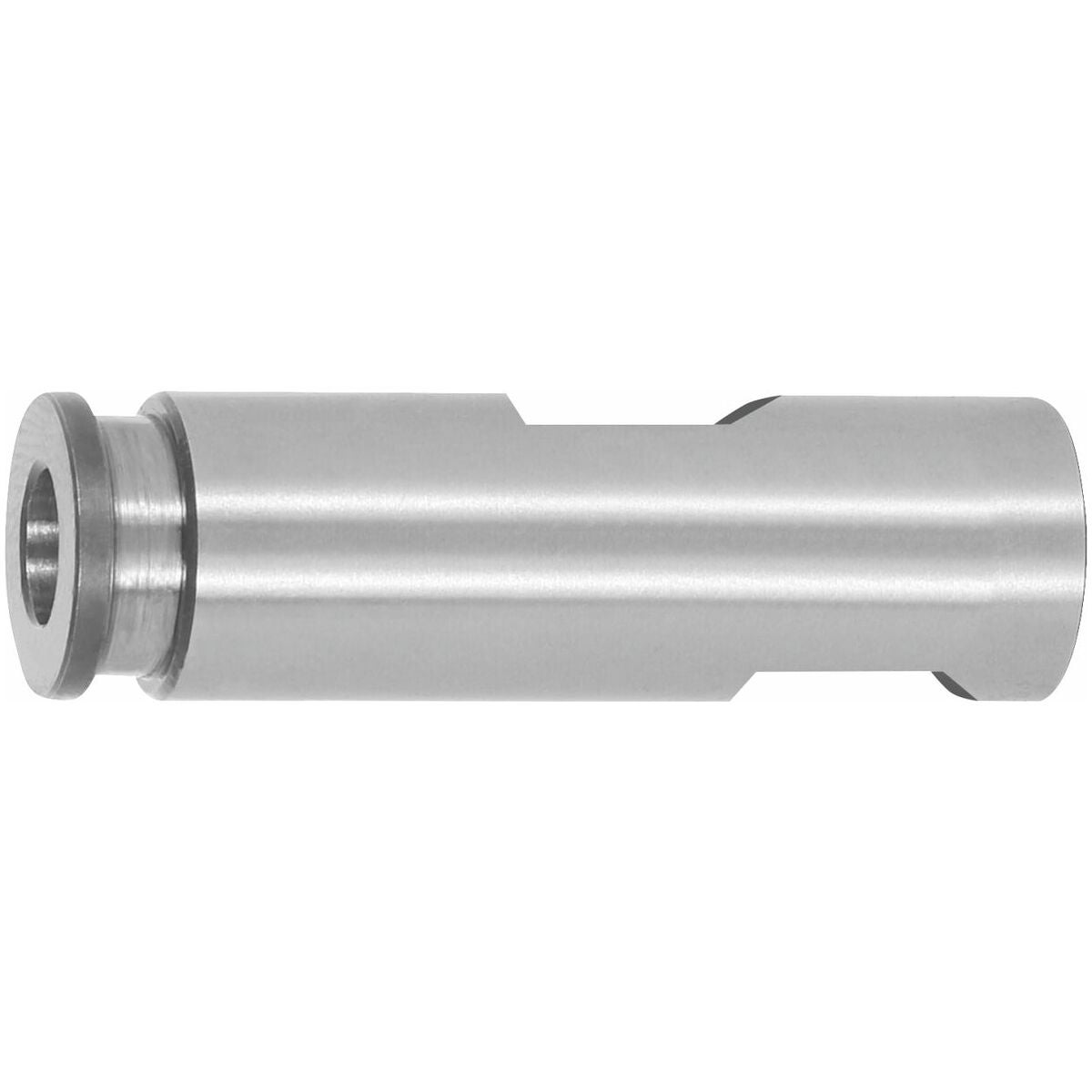

Sylinterimäinen pidin, karkaistu ja hiottu, pikaliittimellä. Sisäinen nelikulmio kierreporan pitämiseen ja vääntömomentin siirtoon. Kiristysmekanismi estää kierreporaa vetäytymästä ulos.
Kaksi vetopintaa 180°:n ja 10 mm:n siirtymällä.
Edut
- Erittäin edullinen ratkaisu.
- Tukeva, kapea rakenne.
- Vaihtelua kiristys- ja kierrepituuksissa.
Käyttötiedot
Kierreporaan kiinnitykseen mm. Weldon-istukkaan.

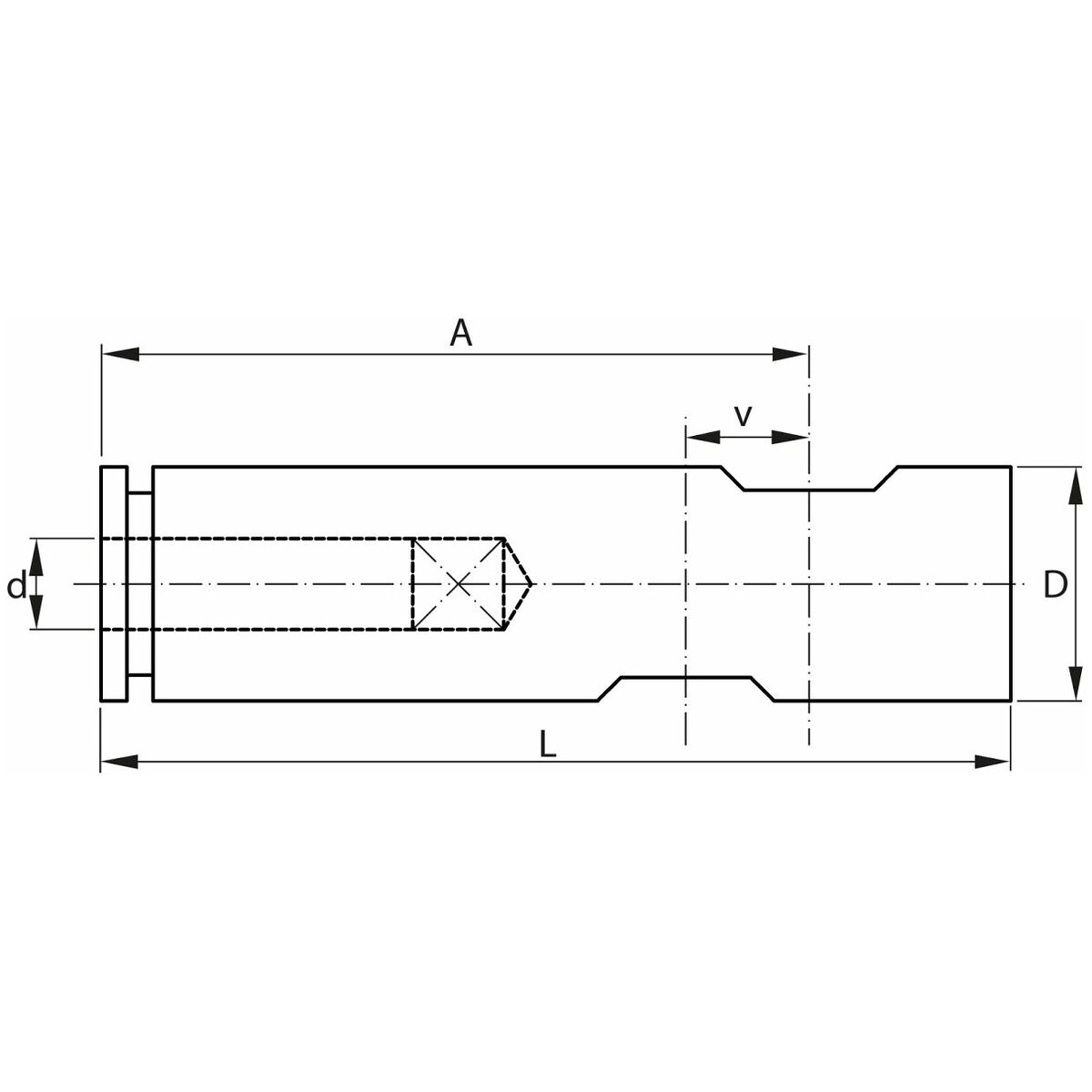

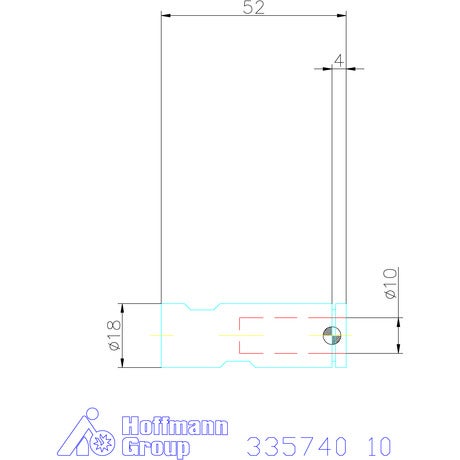

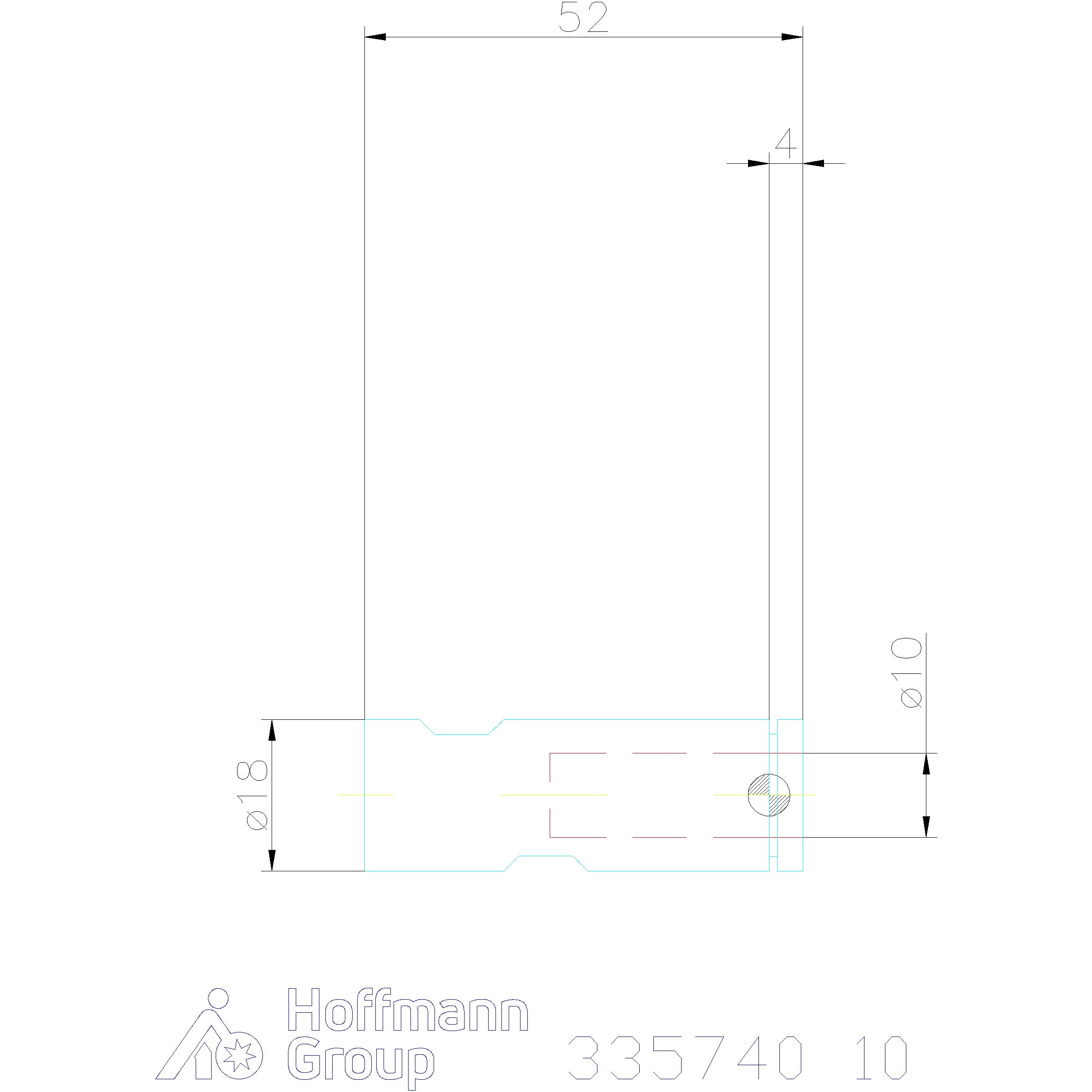

Tekniset tiedot
| Tuotetyyppi | Kierteenleikkausistukka |
|---|---|
| Jänneväli d | 10 mm |
| Säätömatka v | 10 mm |
| Ulkohalkaisija ⌀ d | 18 mm |
| Spiraalipituus a | 45.5 mm |
| Kokonaispituus l | 52 mm |
Tuotetiedot
| Tuotenumero | 335740 |
|---|---|
| EAN | 4045197801388 |
