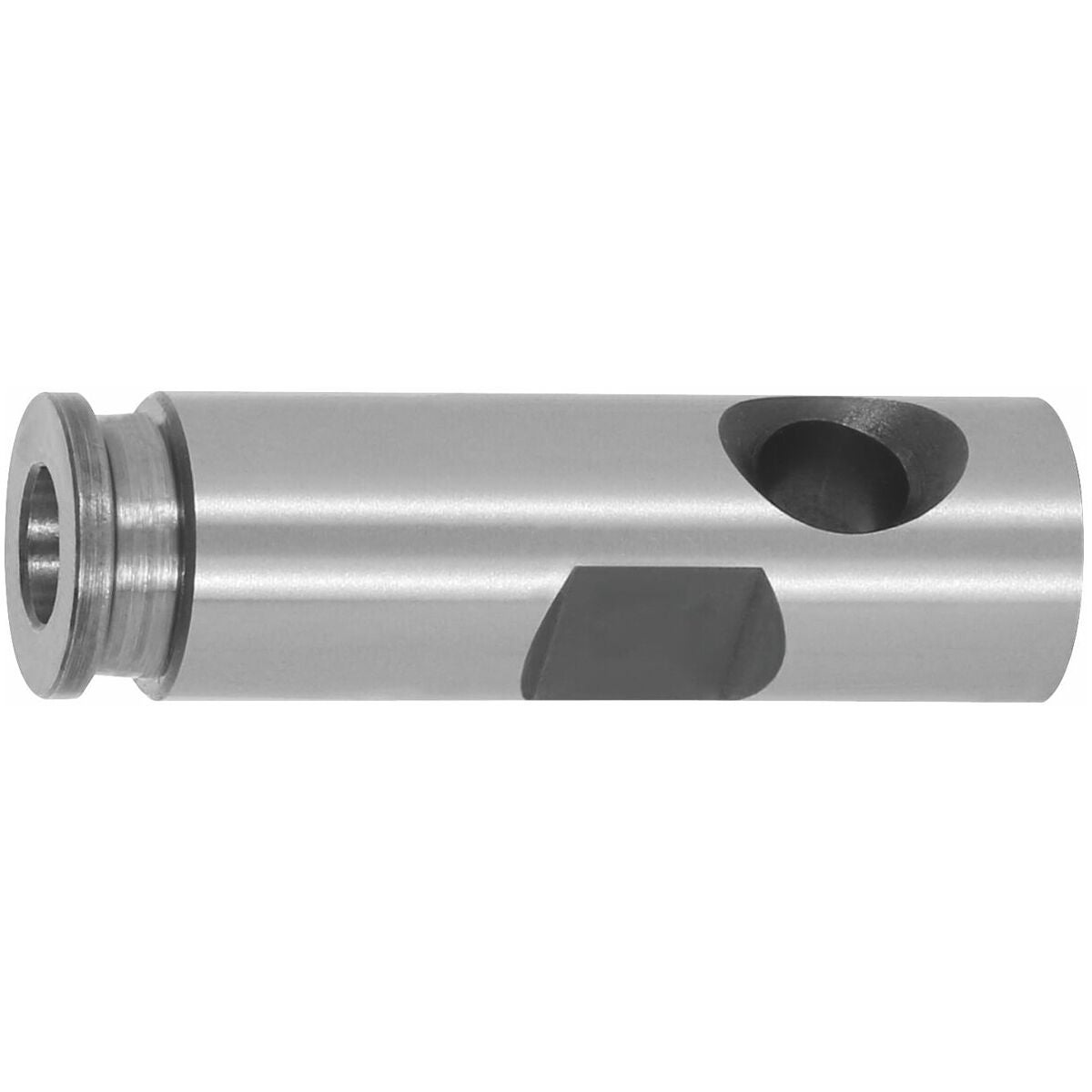

Weldon-elementti kompensoinnilla, lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Sylinterimäinen pidin, karkaistu ja hiottu, pikakiinnityksellä. Sisäneliö pidikkeellä kierteytysnastaa varten ja vääntömomentin välitykseen. Kiristysmekanismi estää kierteytysnastan ulosvetäytymisen.
Veto-/puristuskompensointi 0,2 mm kumpaankin suuntaan kompensointielementin kautta. Weldon-elementin kiinnitys joko vetopinnan kautta tai kompensointielementin kautta.
Etuna
- Erittäin edullinen ratkaisu.
- Vakaa, kapea rakenne.
- Vaihtelua kiristys- ja spiraalipituuksissa.
Käyttötiedot
Kierteytysnastan kiinnitykseen mm. Weldon-istukassa.
Erikoislisävaruste
Kompensointielementti nro 335730.
Huomautus
Minimikompensointitoiminto vain yhdessä nro 300415 ja 335730 kanssa. Vakio-Weldon-istukoissa on mahdollista vain jäykkä kiinnitys, ks. nro 335740.

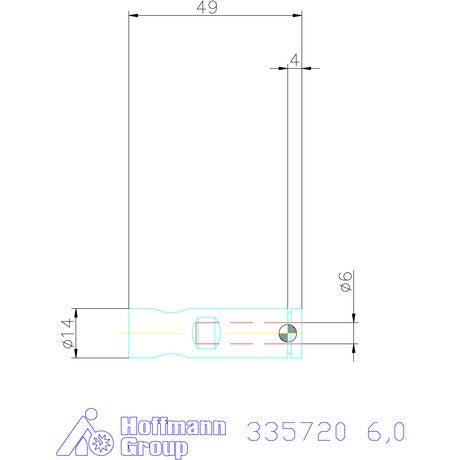

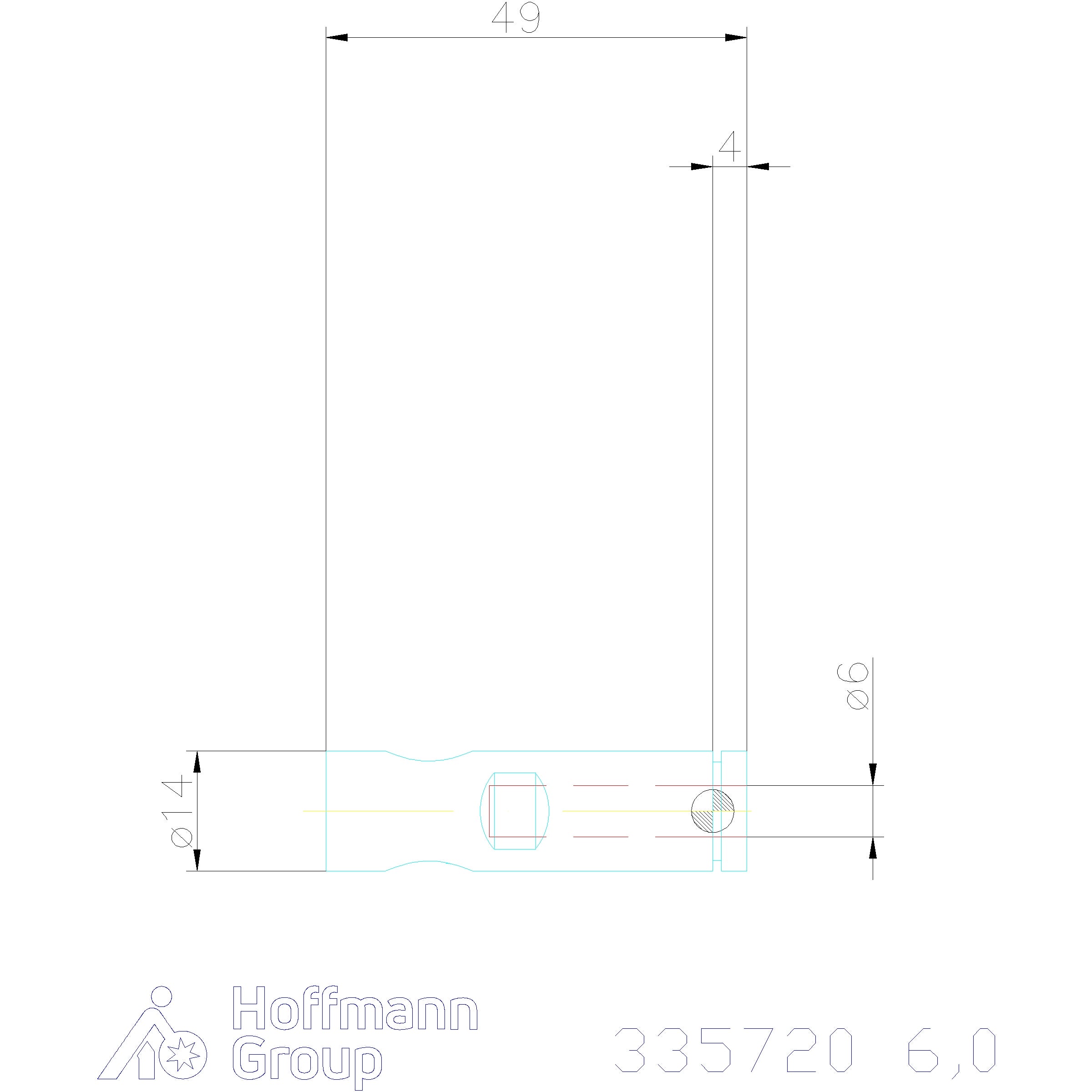

Tekniset tiedot
| Tuotetyyppi | Kierteenleikkausistukka |
|---|---|
| Jänneväli d | 6 mm |
| Säätömatka v | 10 mm |
| Ulkohalkaisija ⌀ d | 14 mm |
| Spiraalipituus a | 37 mm |
| Kokonaispituus l | 45 mm |
Tuotetiedot
| Tuotenumero | 335720 |
|---|---|
| EAN | 4045197801487 |
