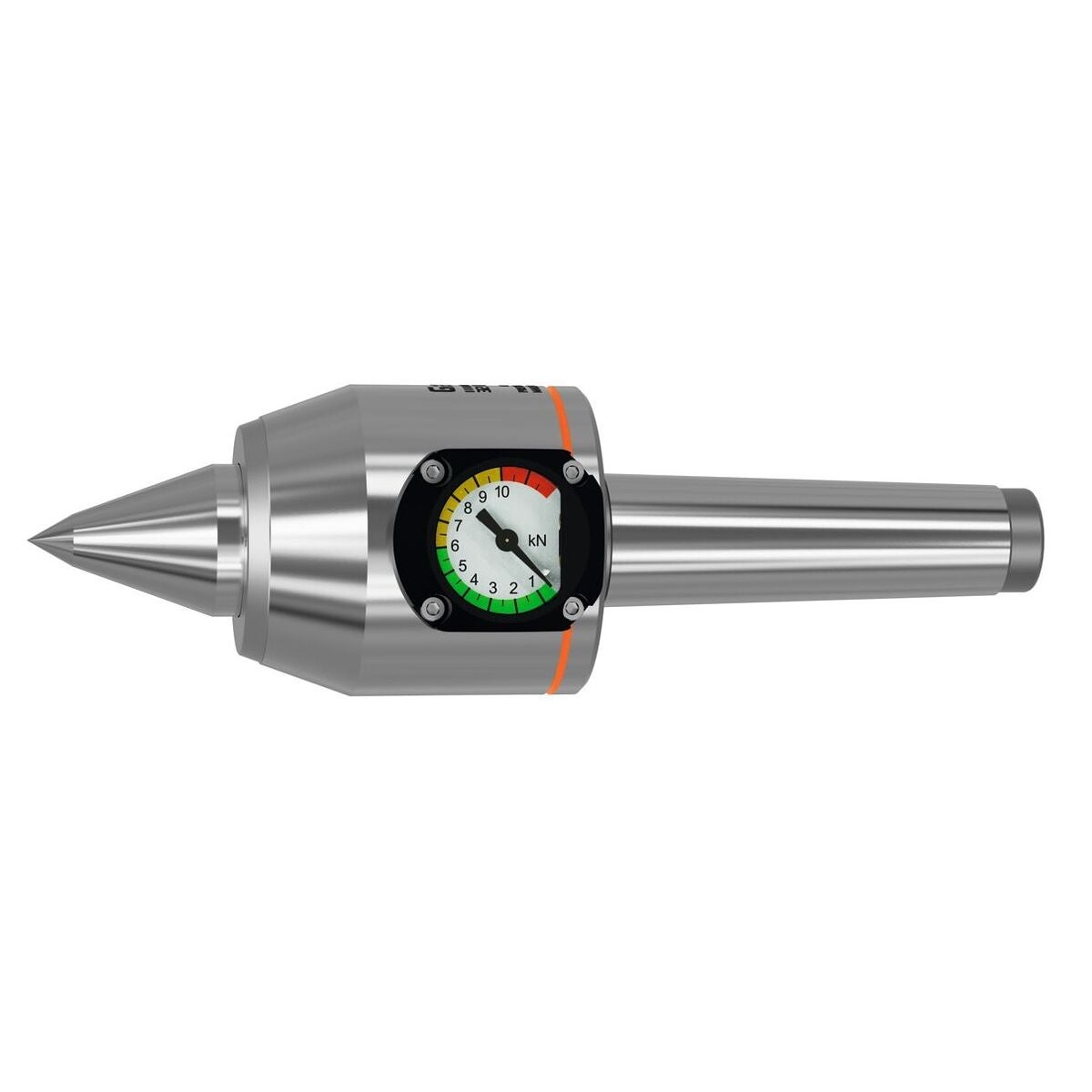

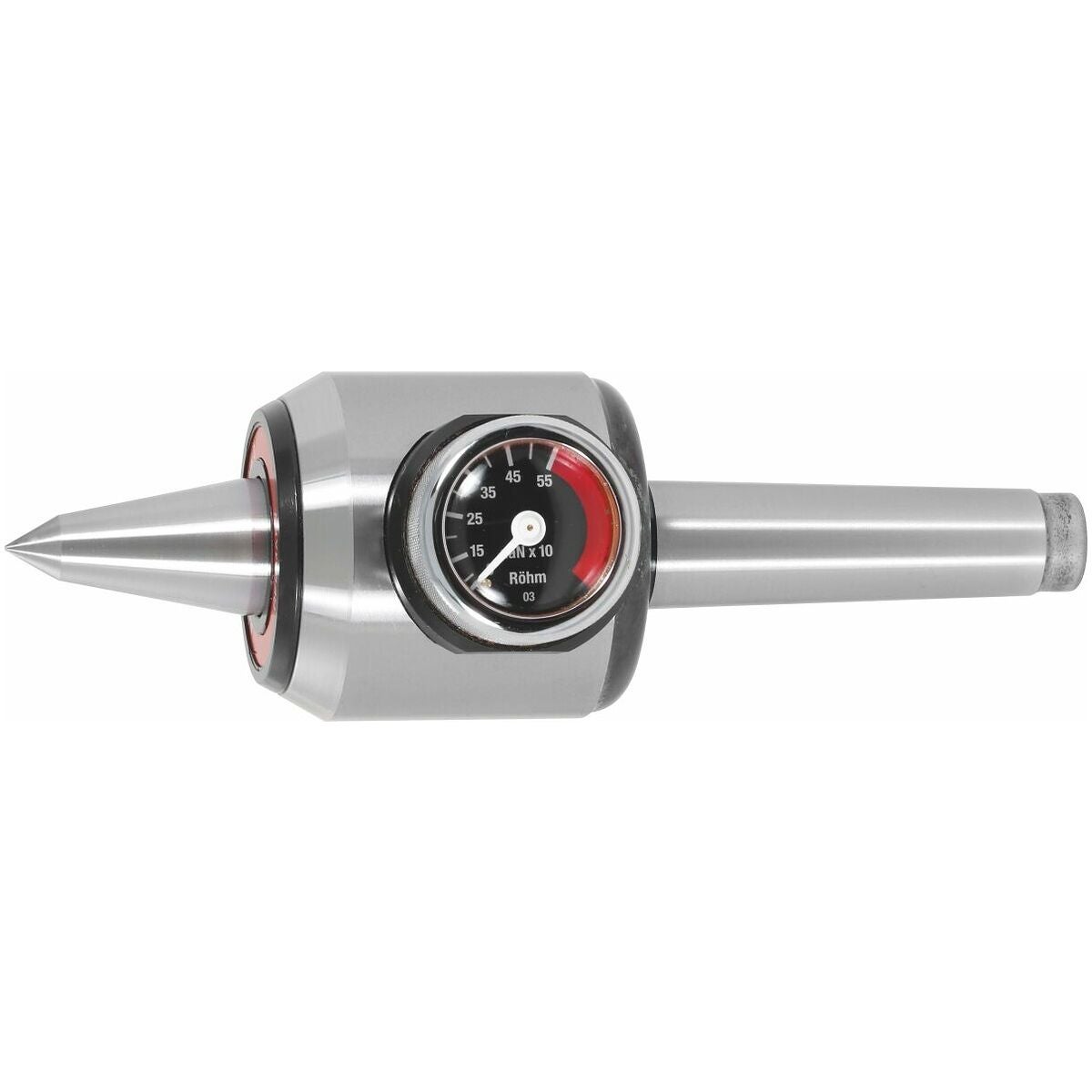

Pyörivä sorvauskärki paineilmaisimella ja pidennetyllä kärjellä
!
Tuote ei ole enää valikoimassa. Katso korvaavat vaihtoehdot alta.
Tuotekuvaus
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska muuten tällaisilla työkappaleilla on riski taipua tai alkaa vispata vaikuttavien voimien vuoksi.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja siihen tehdään upotus keskiporalla. Uudelleenkiinnityksen jälkeen keskityskärki tuodaan paikalleen.
Rakenne
- Asetettava paine (puristusvoima) voidaan lukea suoraan manometrin asteikosta yksikössä daN.
- Jousipaketilla tuettu pyörivä kärki on pitkällä jousiliikkeellä.
- Lyhyt, tukeva rakenne pitkittäisakselilla. Pyörivä kärki on läpikarkaistu ja hienohiottu.
- maksimaalinen tarkkuus tarkkuusrullalaakereiden ansiosta
- Erikoistiiviste likaa ja leikkuunestettä vastaan; huoltovapaa jatkuvan voitelun ansiosta.

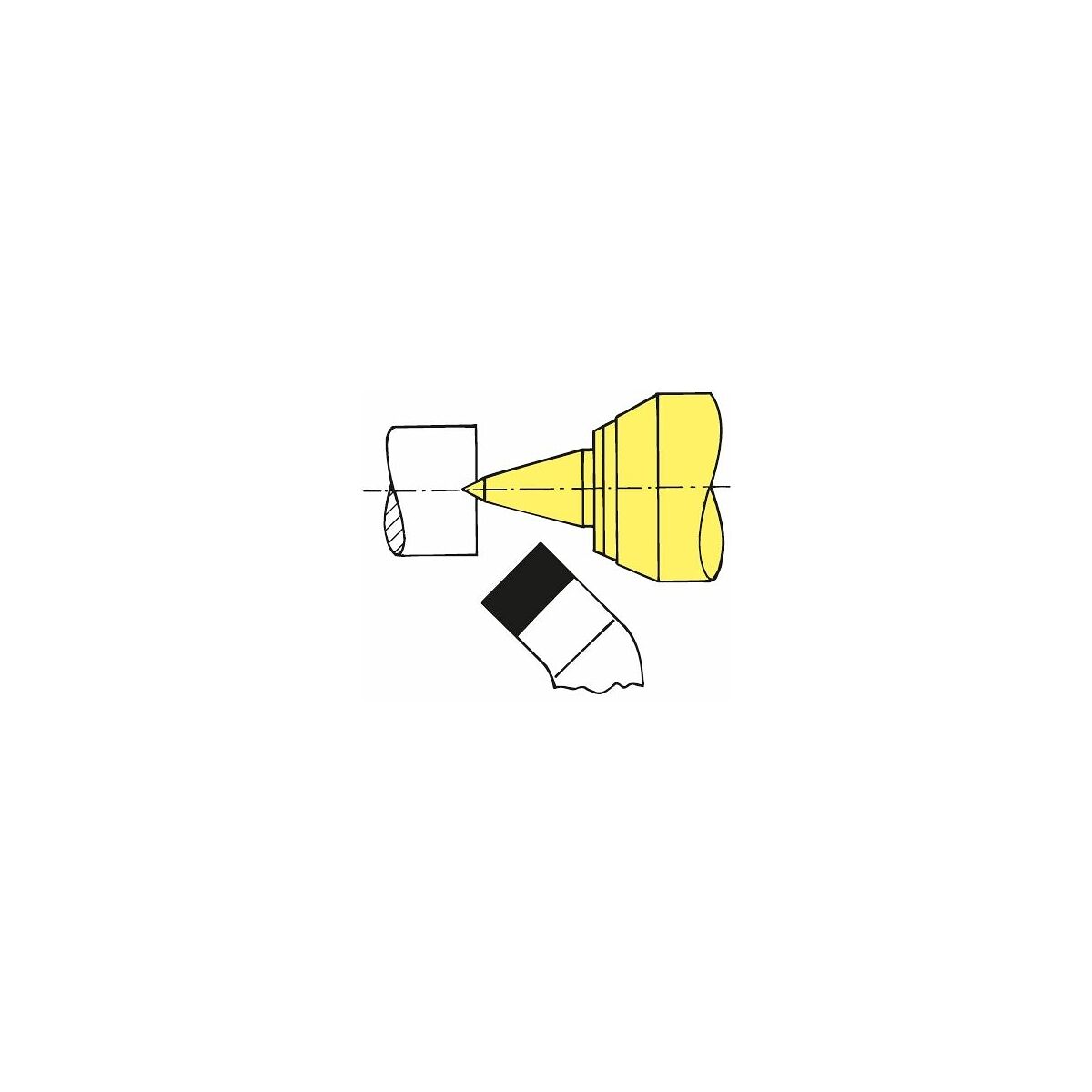

Pidennetyllä kärjellä, kärkikulma 60°/30°.
Käyttötiedot
Kun puristuspaine on pidettävä määrättyjen rajojen sisällä, joko työkappaleen muodonmuutoksen estämiseksi tai riittävän ja turvallisen kiinnityspaineen varmistamiseksi.
- Kärkenä yhdessä hydromekaanisten veto-/ajokärkien nro 327451 – 327541 kanssa, koska vetäjät on painettava työkappaleeseen.
- Työkappaleille, jotka laajenevat merkittävästi työstön suuren lämpökehityksen vuoksi.
- Pitkien, hoikkien työkappaleiden kiinnitykseen taipumisen estämiseksi.
- Raskaiden työkappaleiden kiinnitykseen, kun tarvitaan hallittua puristusvoimaa.
Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 1100 kg |
| Suurin radiaalinen heitto | 0.01 mm |
| Rungon ⌀ d | 95 mm |
| Tehokas pituus b | 177.5 mm |
| Suurin kärjen ⌀ 60° a | 15 mm |
| Morse-kartio | MK5 |
| Kärjen pituus c | 66 mm |
| Suurin kärjen ⌀ 30° a | 40 mm |
| Suurin aksiaalinen kiristysvoima | 1500 daN |
Tuotetiedot
| Tuotenumero | 321770 |
|---|---|
| EAN | 4019208018737 |
