Pyörivä keskiökärki paineilmaisimella ja pidennetyllä kärjellä 3
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Asetettava paine (puristusvoima) voidaan lukea suoraan manometrin tarkastuslasista kN-yksiköissä.
- Lyhyt, tukeva rakenne pitkällä ohjauksella varustetulla akselilla. Työkalu karkaistu ja hienohiottu.
- Tarkkuuslaakerointi suurille aksiaalisille kuormille ja suurelle pyörintätarkkuudelle.
- Erikoistiiviste suojaa lialta ja jäähdytysnesteeltä; huoltovapaa jatkuvan voitelun ansiosta.
- Pituuskompensointi jousipaketilla.
Pidennetyllä kärjellä, kärkikulma 60°/30°.
Käyttötiedot
Aina kun puristuspaine on pidettävä tietyissä rajoissa,joko kappaleen muodonmuutoksen estämiseksi tai varman kiinnityksen takaamiseksi riittävällä paineella.
- Keskiökärkenä vetokeskiöiden nro 327400−327403, 327455−327465 kanssa, koska vetäjät on painettava kappaleeseen.
- Kappaleille, jotka laajenevat merkittävästi työstön suuren lämmöntuoton vuoksi.
- Pitkien, hoikkien kappaleiden kiinnitykseen taivutuksen estämiseksi.
- Raskaiden kappaleiden kiinnitykseen, kun vaaditaan hallittua puristusvoimaa.

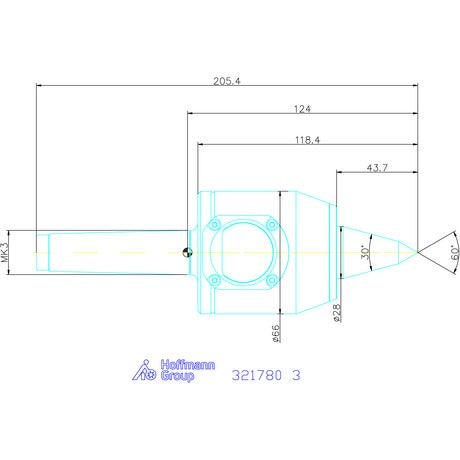

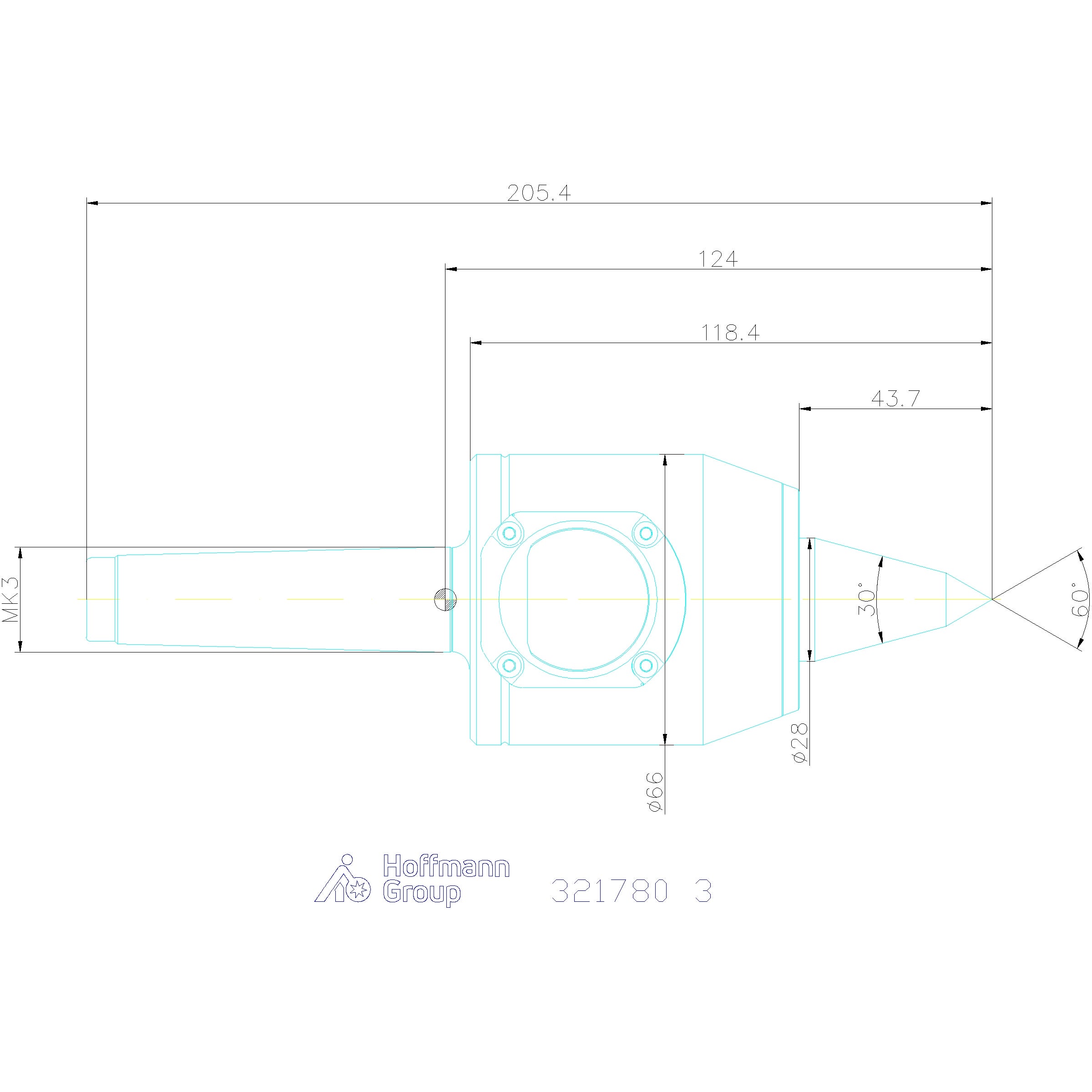

Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 300 kg |
| Suurin radiaalinen heitto | 0.01 mm |
| Rungon ⌀ d | 66 mm |
| Tehokas pituus b | 124 mm |
| Suurin kärjen ⌀ 60° a | 12 mm |
| Morse-kartio | MK3 |
| Kärjen pituus c | 43 mm |
| Suurin kärjen ⌀ 30° a | 28 mm |
| Suurin aksiaalinen kiristysvoima | 650 daN |
| Jousiliike | 2 mm |
Tuotetiedot
| Tuotenumero | G3217803 |
|---|---|
| EAN | 4069515008396 |
