Elektroninen vääntömomentin mittausjärjestelmä TTS-2000

Tuotekuvaus

Rakenne

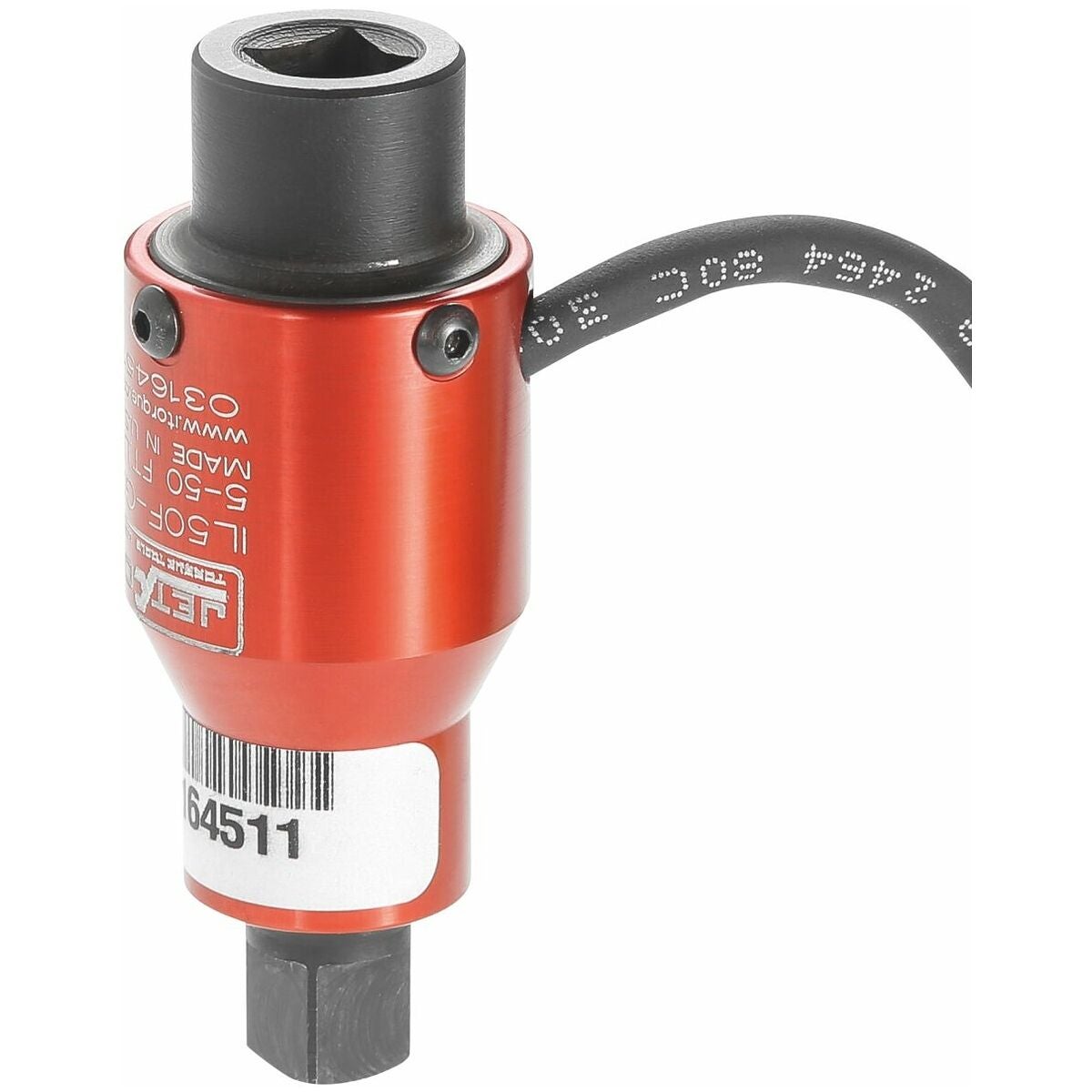

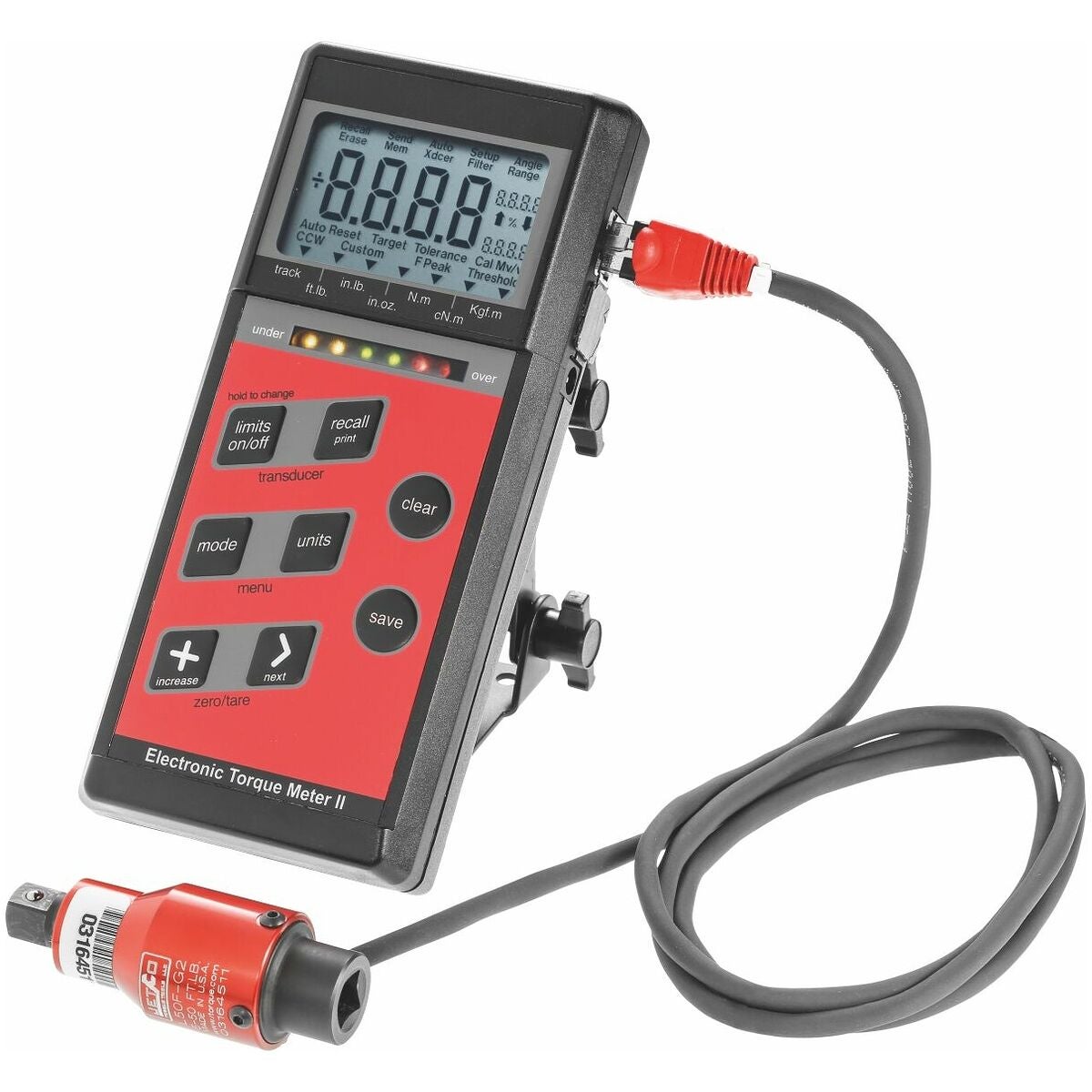

Monipuolinen, kompakti ja kannettava järjestelmä vääntömomentin ja mittaustietojen tallentamiseen. Tarkat vääntömomenttimittaukset suurella toistotarkkuudella voidaan tehdä yhdessä perinteisten räikkävääntimien, jatkovarsien, nivelten, hylsyjen tai jopa irrotustyökalujen kanssa. TTS-2000 tunnistaa liitetyn momenttianturin (plug & play), sen mittausalueen ja kalibrointiparametrit anturin sisäisen muistin kautta.

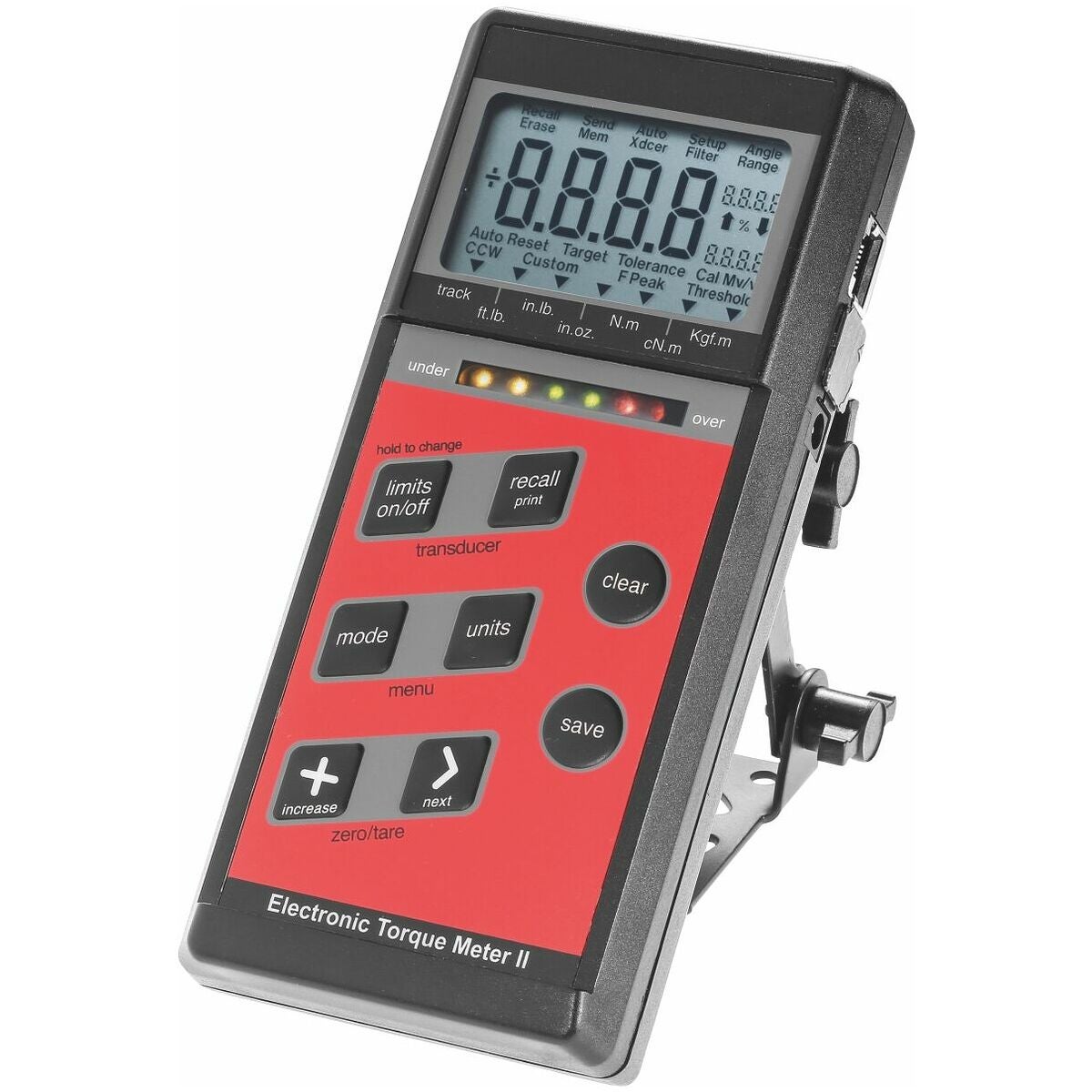

Näyttö: Kontrastikas ja siten helppolukuinen 4-merkkinen LCD-näyttö.
Tilat:

• Track-tilassa ajankohtaiset momenttiarvot näytetään jatkuvasti.
• Peak-tilassa suurin saavutettu momenttiarvo säilyy näytössä.
• First Peak -tilassa voidaan tallentaa mekaanisesti laukeavien momenttiavainten laukaisupiste (kytkentäpiste).

Kiristyksen analyysi tapahtuu akustisesti ja optisesti syöttämällä ylä- ja alaraja (monivärinen LED-palkki).
Mittayksiköt: Nm, lbfft, lbfin, kgf·m, ozf·in.
Näytteenottotaajuus: 10 kHz, 5 esiasetetulla alipäästösuodattimella. Suodattimien avulla mittausjärjestelmää voidaan käyttää myös dynaamisten sähkötyökalujen (isku-/impulssiruuvinvääntimet) tarkastukseen, jos käytetään niihin kuuluvia antureita ja lisäkiristyssimulaattoreita (pyynnöstä). Korkea näytteenottotaajuus mahdollistaa lisäksi tarkan irrotus-/jälkikiristysmomentin määrityksen.
Muistikapasiteetti: Jopa 1300 mittausarvoa voidaan tallentaa ja hakea myöhemmin sekä varustaa päiväys- ja aikaleimalla.
Liitäntä: sarjamuotoisesti osoitettavissa oleva USB mini-B.
Virransyöttö: TTS-2000 toimii ladattavalla nikkeli-kadmiumakulla. Enimmäiskäyttöaika noin 20 h, latausaika noin 8 h.

Etu

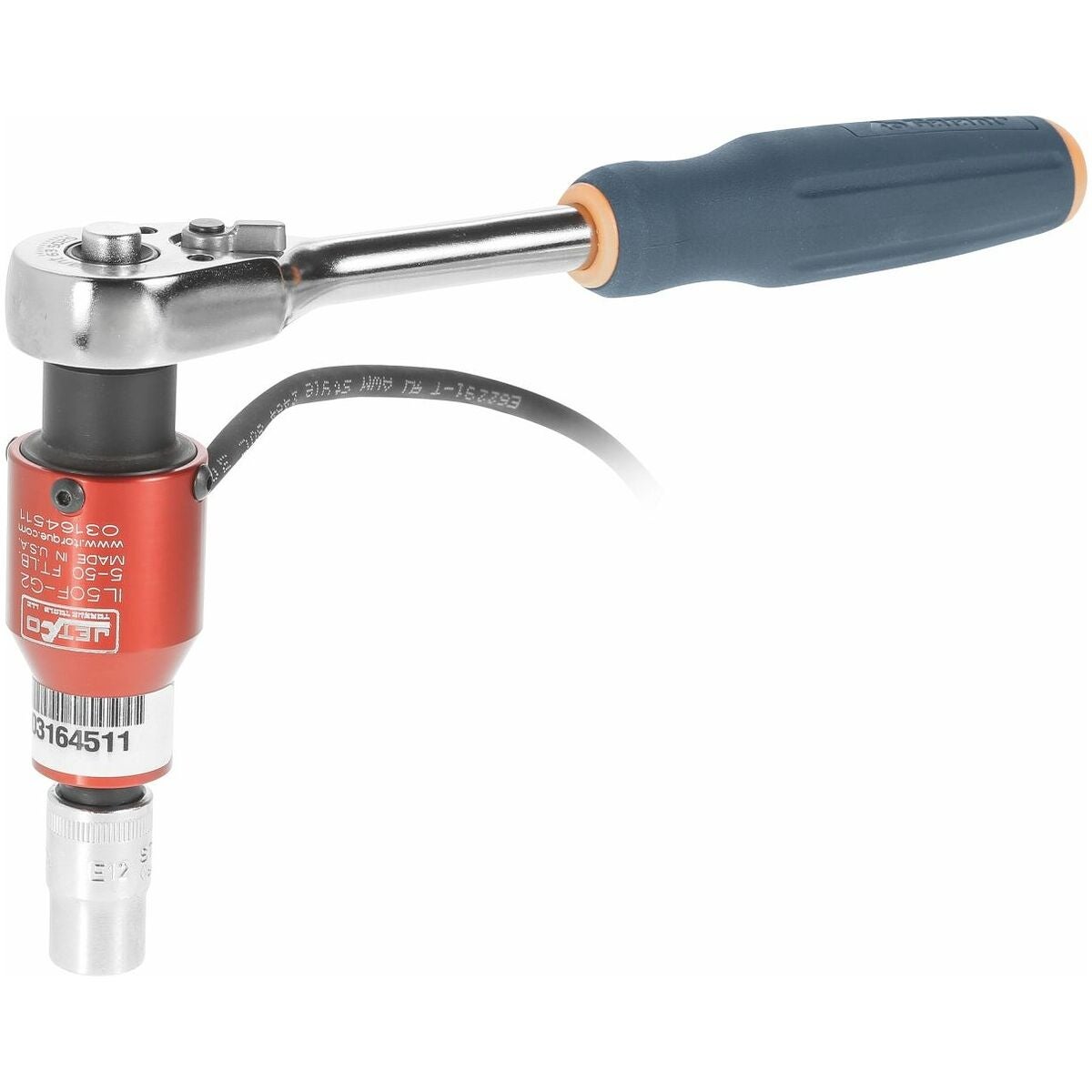

Momenttimittausjärjestelmän ja momenttianturin avulla räikkäväännin muuttuu momenttiavaimeksi.

Käyttötiedot

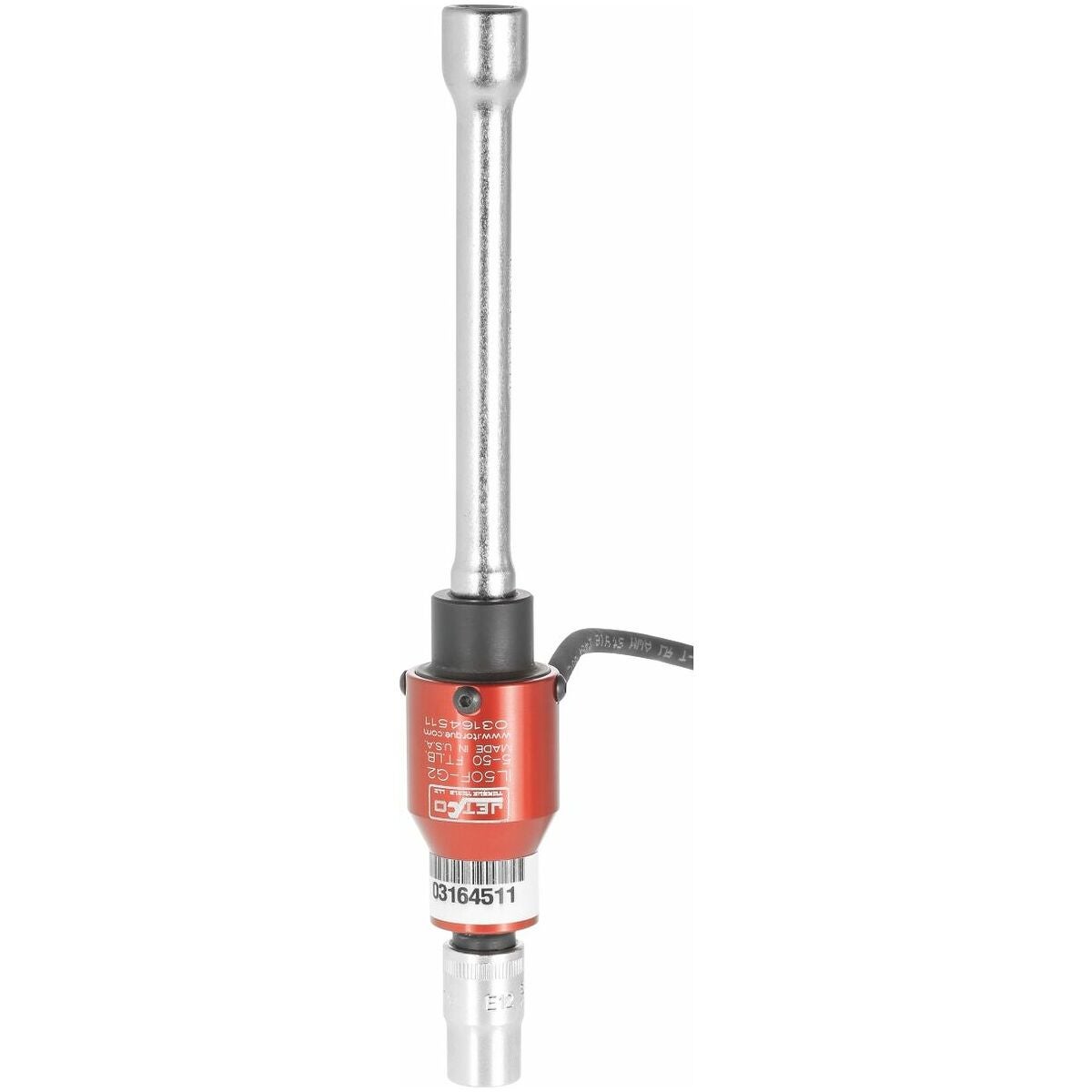

Tarkka momentinvalvonta korkean näytteenottotaajuuden ansiosta hallittuun ruuvien kiristykseen. Ihanteellinen yksittäisille ruuviliitoksille ja pienille sarjoille. Erityisen sopiva vaikeapääsyisiin ruuviliitoksiin ja ahtaisiin tiloihin, joissa momenttiavaimelle ei ole tilaa.

Toimitussisältö

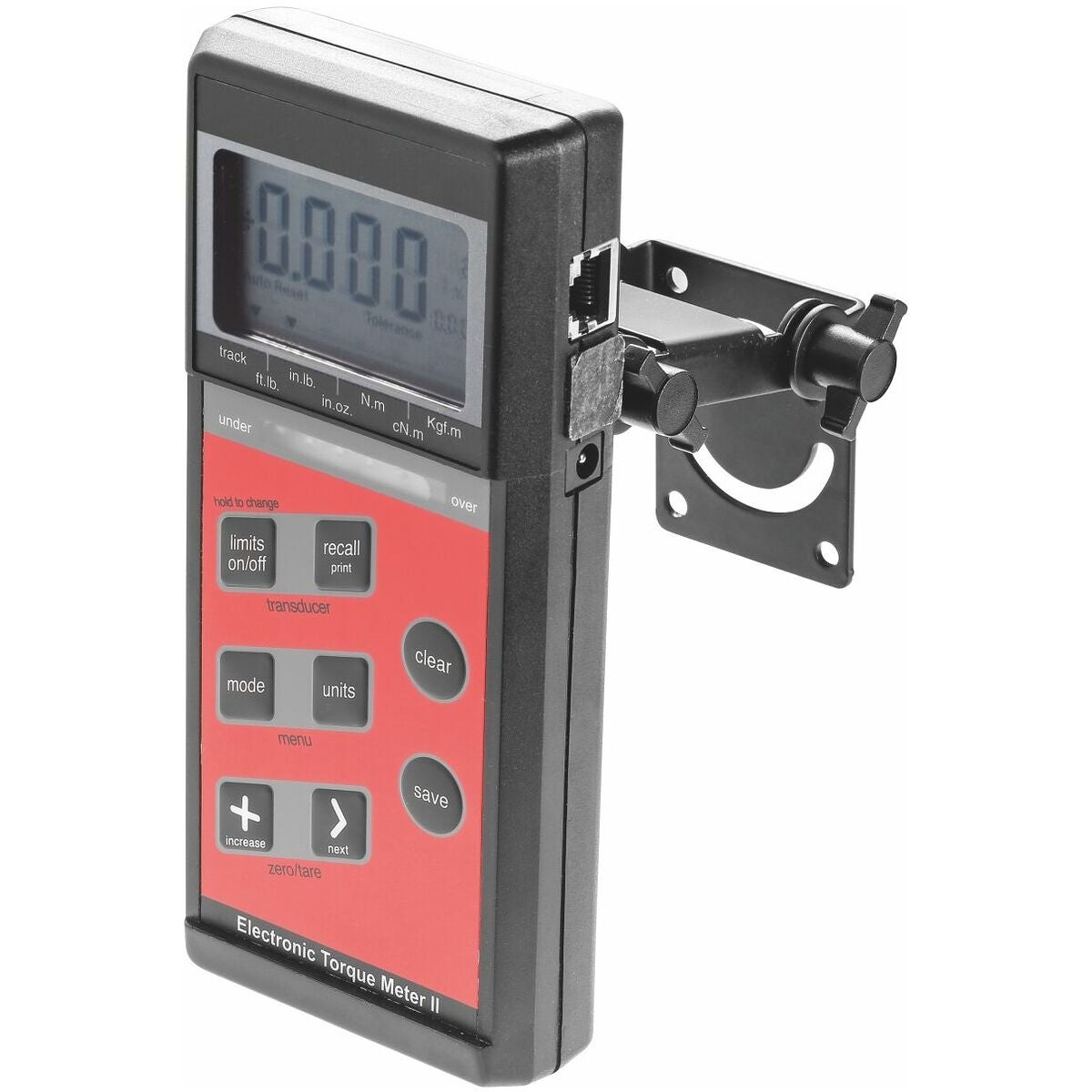

Sis. verkkolaite laitteen virransyöttöön ja akun lataukseen. USB 2.0 A – Mini-B -kaapeli mittaustietojen siirtoon tulostimelle tai PC:lle. Säädettävä seinä-/pöytäteline sekä säilytyslaukku.
