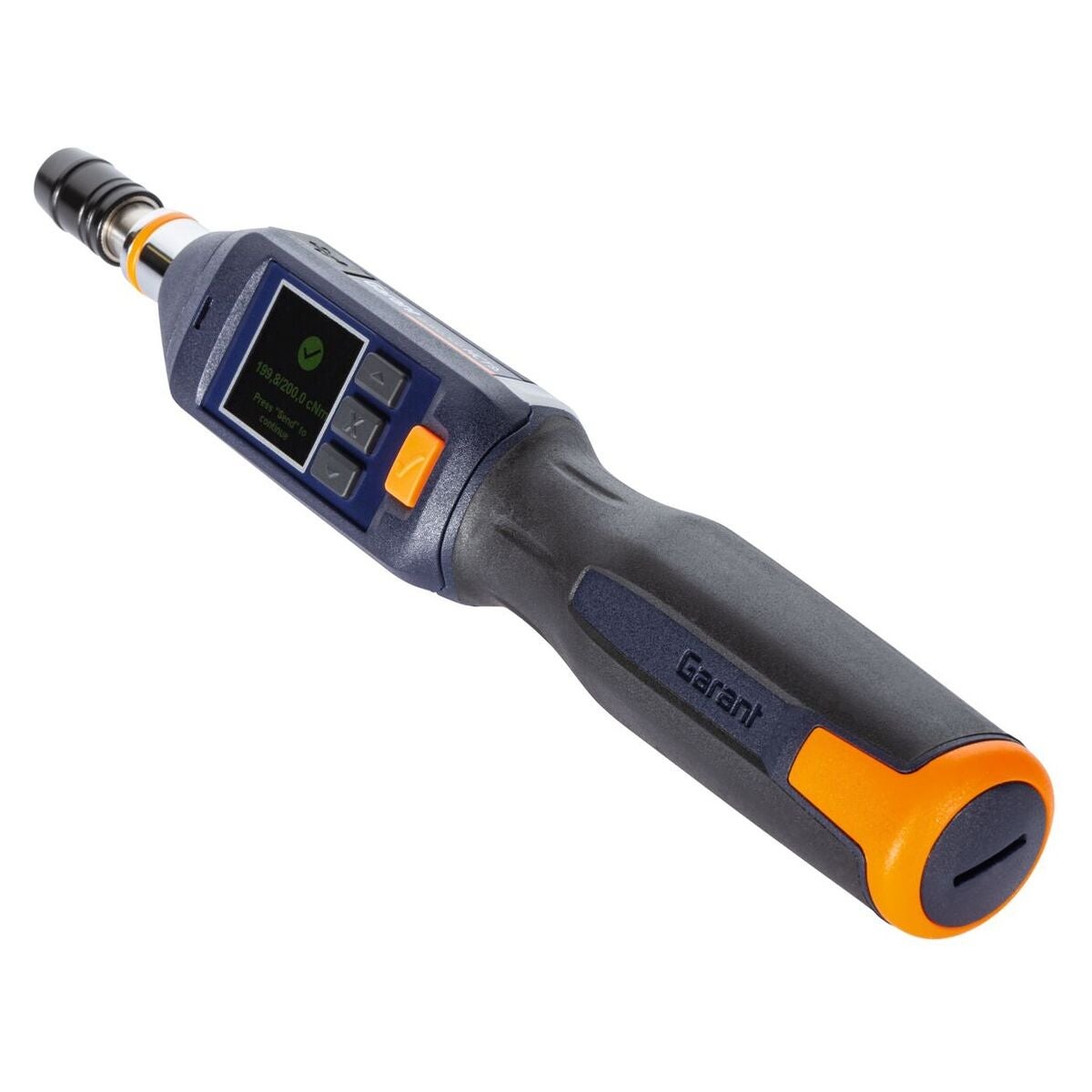

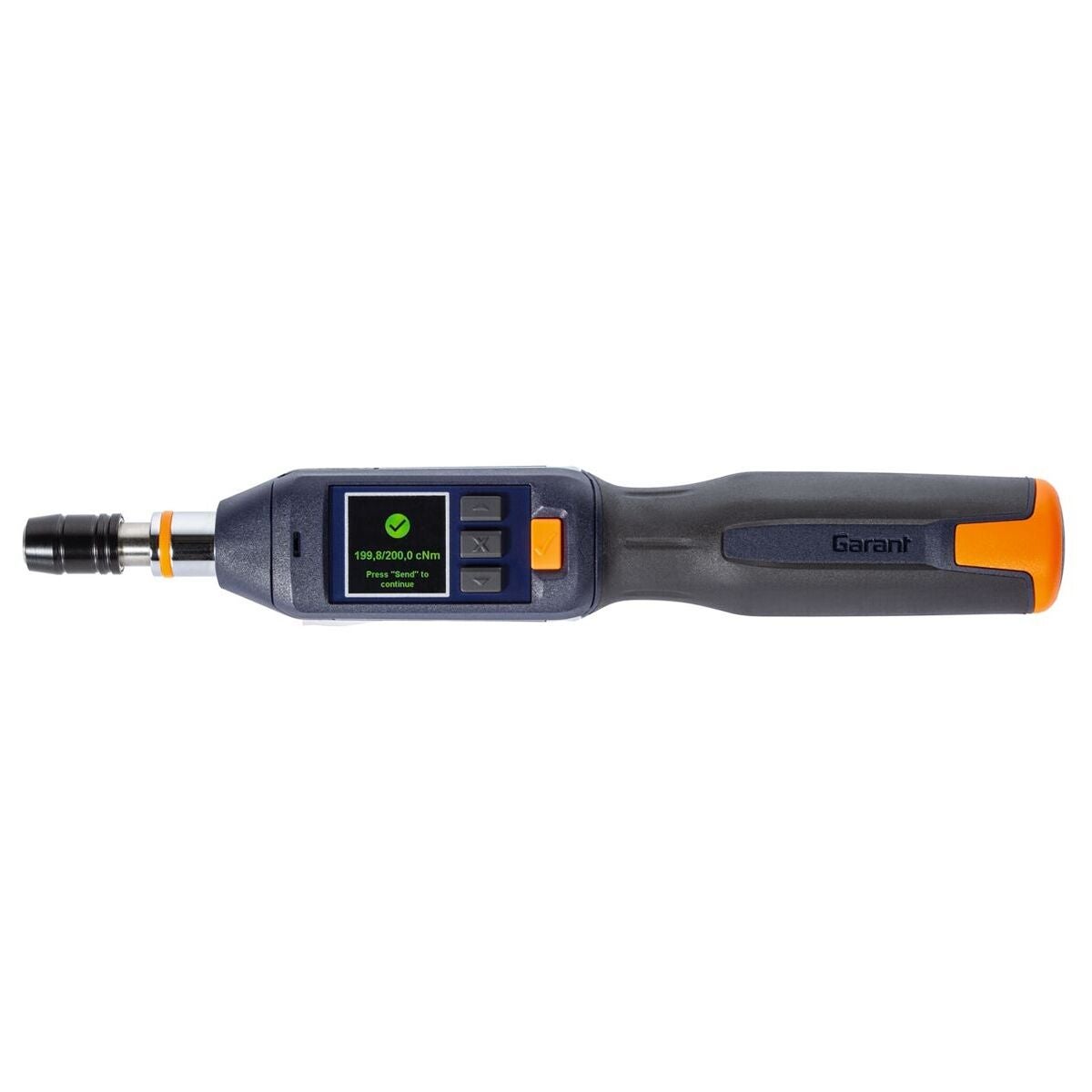

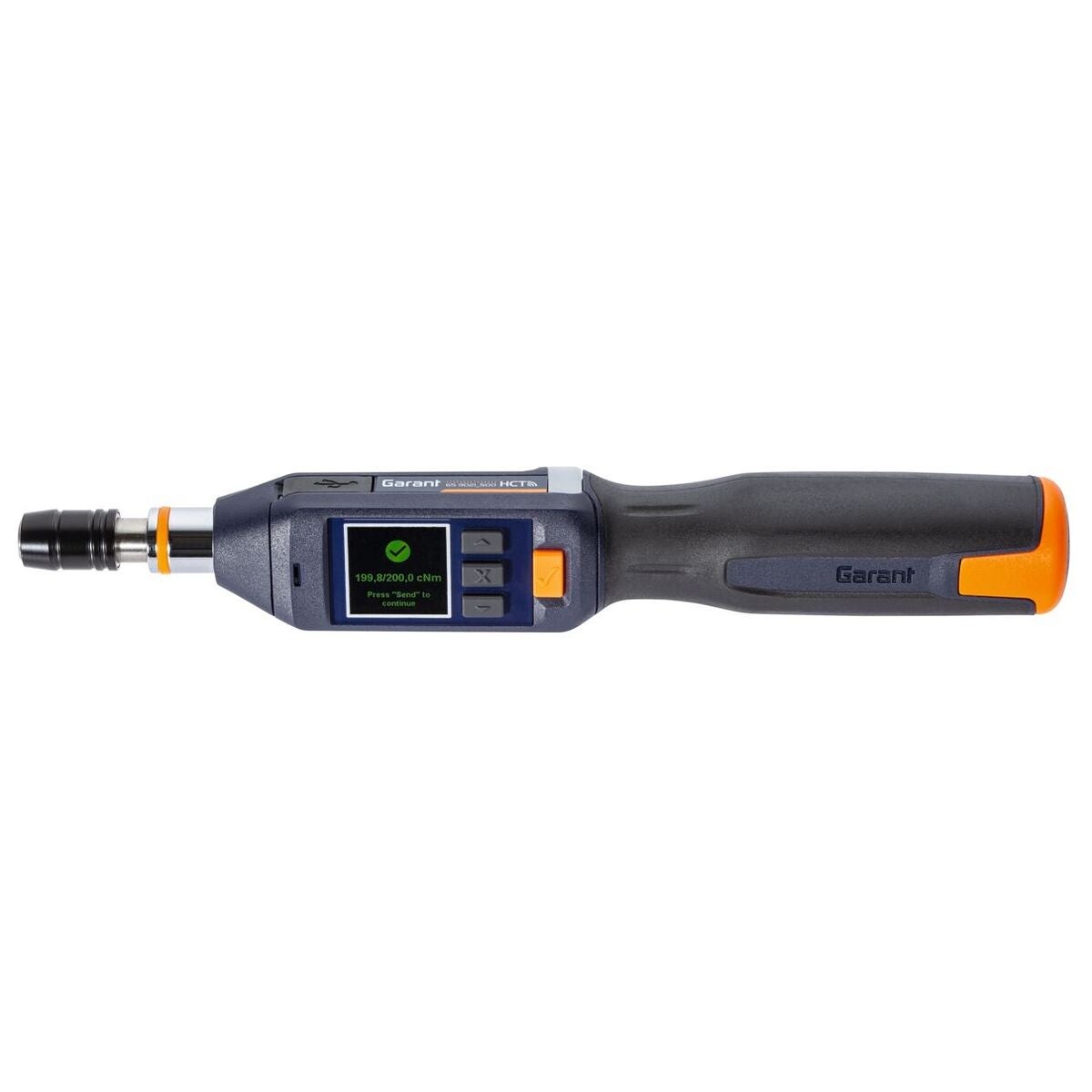

Elektroninen momenttiruuvimeisseli

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötä- ja vastapäivään: ±2 %. Kääntökulma: ±° mittausalueella 100°:een asti, ± % mittausalueella 100°:sta alkaen.

Rakenne

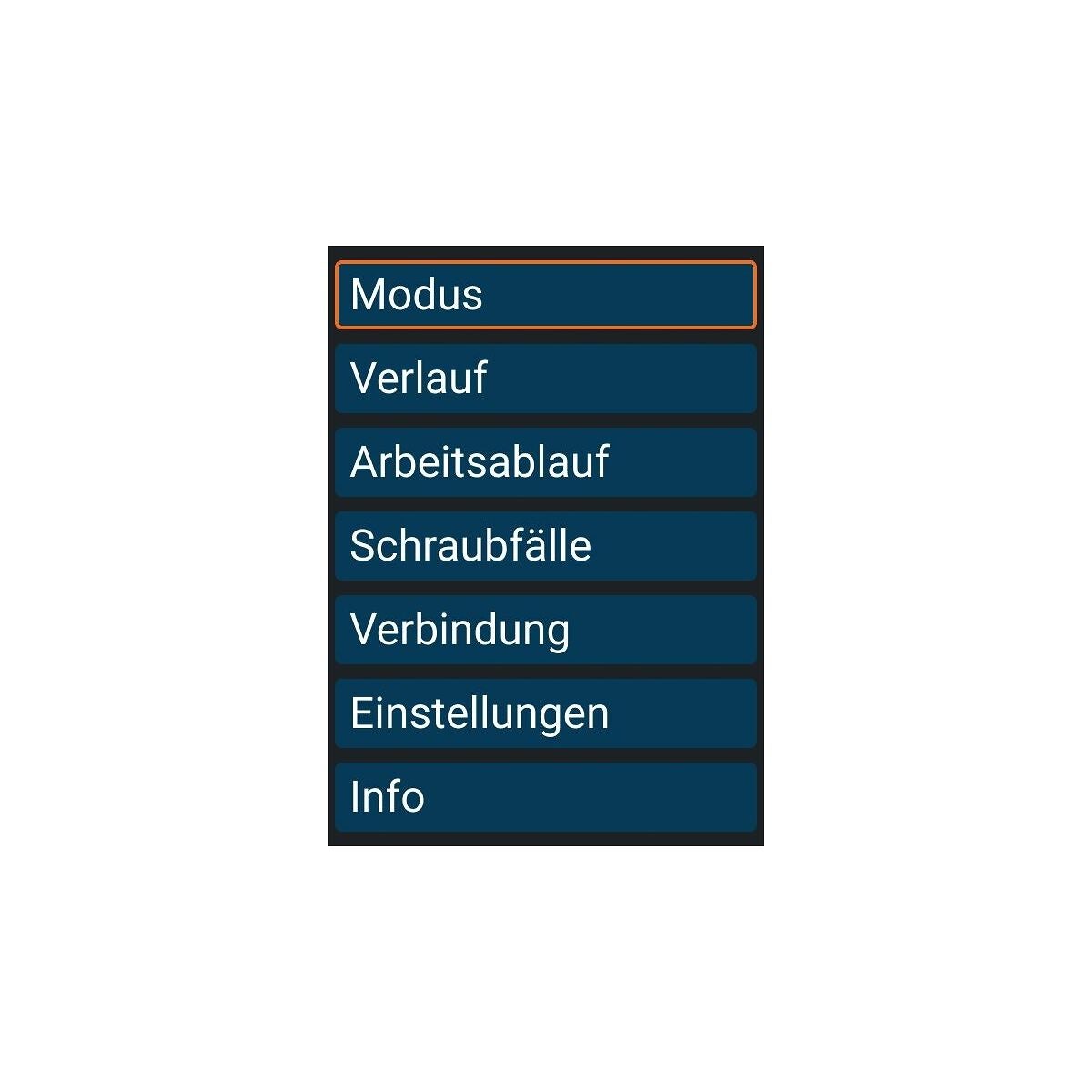

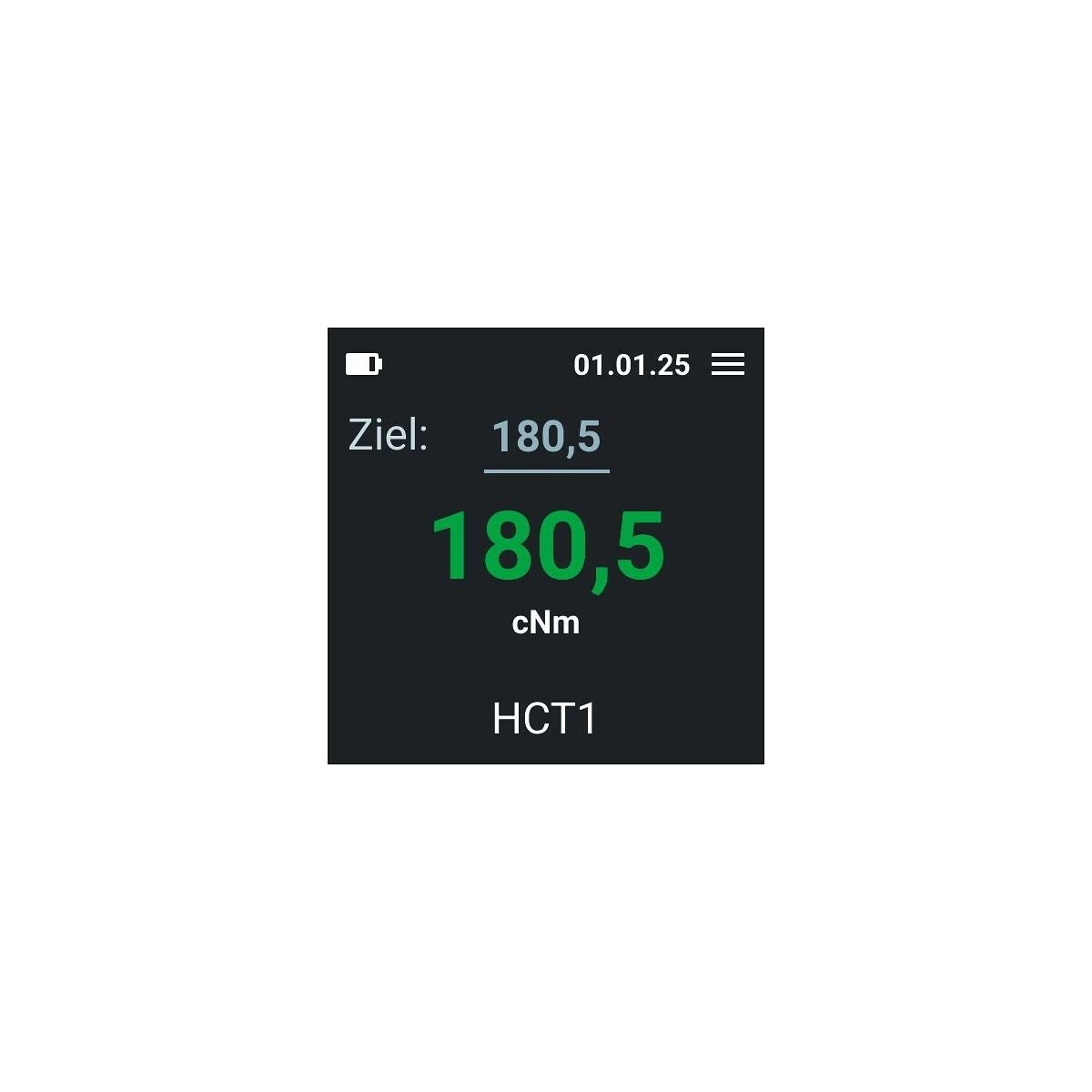

• Näyttö: Suuri, kontrastikas taustavalaistu 1,3" TFT-näyttö vakaalla katselukulmalla ja kaksoisasteikolla sekä kääntyvällä näytöllä, jotta näyttö on helppo lukea sovelluksesta riippumatta. Akku- ja muistisymboli. Vääntömomentti ja kääntökulma voidaan nähdä samanaikaisesti.
• Näyttötila: Peak (huippuarvo) ja Track (seuranta).
• Tilat: vääntömomenttia näyttävä; vääntömomentilla laukeava; kääntökulmalla laukeava; vääntömomentilla laukeava kääntökulman valvonnalla; kääntökulmalla laukeava vääntömomentin valvonnalla. Jopa 100 yksittäistä ruuvinvääntötapausta voidaan ohjelmoida. Toistuvat ruuvinvääntötapaukset voidaan koota etenemissuunnitelmaksi (enintään 10 etenemissuunnitelmaa, kussakin enintään 10 ruuvinvääntötapausta). Ruuvinvääntötapaukset ja etenemissuunnitelmat voidaan ohjelmoida suoraan avaimessa.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja aika).
• Dataliitäntä: Mahdollinen USB-C:n kautta. Tiedot voidaan viedä .csv-tiedostona.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (pääsalasana) sekä lukitsemaan ruuvinvääntötapaukset ja etenemissuunnitelmat. Lisäksi voidaan asettaa, saako työskentely jatkua virheellisen ruuvinväännön jälkeen vain, jos salasana syötetään.

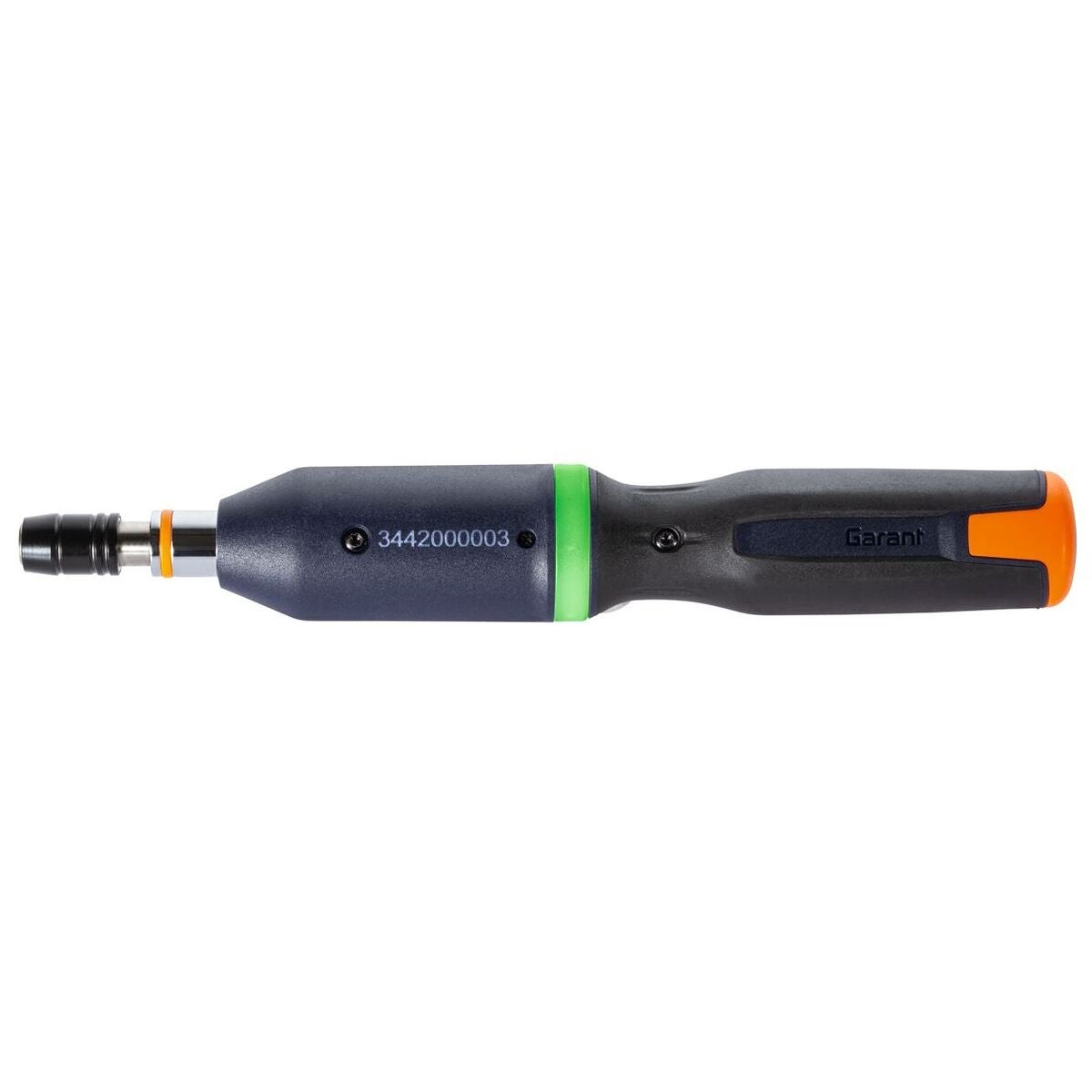

• Varoitussignaalit ovat haptisia (värinä), optisia (värinmuutos näytössä, kaikista tiloista selvästi näkyvä 360° LED-rengas "liikennevalotoiminnolla") ja akustisia (summeri, äänimerkki). Ennakkovaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan kytkeä pois päältä haluttaessa.
• Kotelointiluokka IP40
• 2K-kahva momenttiavaimessa/kulmamittarissa tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestää öljyä, rasvaa, polttoaineita, jarrunestettä ja Skydrolia (palonkestävä hydraulineste).
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Tehdasasetusten palautus on mahdollista.
• Näyttö ohjelmistoversiosta sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormituskertojen jälkeen.
• Mittayksikkö: cNm, Nm, lbfft, lb in.

Toimitussisältö
USB-C-datakaapeli, 1 kaupallinen litiumioniakku tyyppiä 18650 3,6V/3 400 mAh (voidaan ladata suoraan työkalussa USB-C-pistokkeen kautta). Mukana tukeva muovikotelo.

Huomautus
Sopivia vara-akkuja on saatavana numerolla 081574 koko 3500. 4 akun laturi voidaan toimittaa lisävarusteena numerolla 081590 koko 4ULTRA.
Toiminto
IP40: Suojaus vierasesineiden tunkeutumista vastaan, joiden ⌀ > 1 mm, mutta työkalut ja johdot tulee pitää etäällä; lisäksi ei suojaa vettä vastaan.

Käyttötarkoitus
Käyttötarkoitus

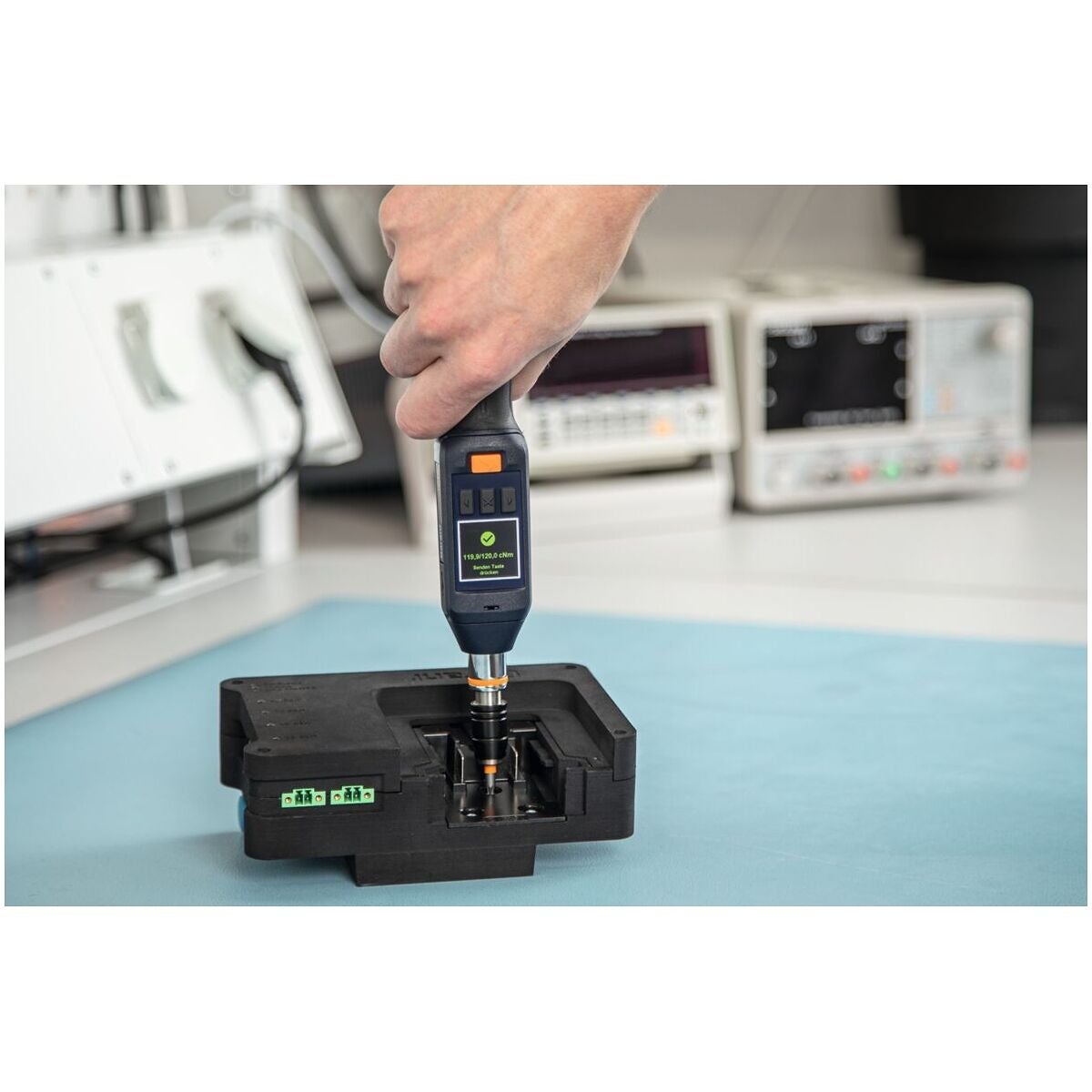

• Ruuveja tai muttereita varten hallittuun kiristämiseen ja avaamiseen.
• Vasen- ja oikeakätiseen kiristykseen.
• Teolliseen käyttöön.
• Anna laitteen seistä vähintään 30 minuuttia, jotta se mukautuu huonelämpötilaan.
• Käytä työkalua vain, jos seisot tukevasti ja sinulla on riittävästi liikkumatilaa.
• Pidä kahva puhtaana. Puhdista, jos se likaantuu, ja ennen käyttöä.
• Tarkista ennen käyttöä, että työkalu on teknisesti virheetön ja käyttöturvallisessa kunnossa.
• Käytä sitä vain teknisesti virheettömässä ja käyttöturvallisessa kunnossa.
• Älä käytä sitä putoamisen tai törmäyksen jälkeen ennen täydellistä tarkastusta ja kalibrointia.
• Käytä sitä ainoastaan yhdessä pistotyökalujen kanssa, joiden muoto ja rakenne tekevät niistä sopivia.
• Kalibroi ja säädä se säännöllisesti.
• Peitä aina käyttämättömät liitännät.

Sopimaton käyttö

• Vältä tärinää, nykiviä liikkeitä, ravistelua ja iskuja.
• Älä ylitä momenttiruuvinvääntimen, pistotyökalun tai ruuviliitoksen suurinta vääntömomenttia.
• Älä käytä työkalua iskutyökaluna äläkä heitä sitä.
• Avaa kotelo vain akkukannen kohdalta akun vaihtoa varten.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista valaisinta voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä tee omatoimisia muutoksia.
• Älä asenna komponentteja, jotka eivät täytä spesifikaatioita.

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötä- ja vastapäivään: ±2 %. Kääntökulma: ±° mitta-alueella 100° asti, ± % mitta-alueella 100° alkaen.

Rakenne

• Näyttö: Suuri, kontrastikas taustavalaistu 1,3" TFT-näyttö vakaalla katselukulmalla ja kaksinkertaisella asteikolla sekä kääntyvällä näytöllä, jotta näyttö on helppo lukea käyttötilanteesta riippumatta. Akku- ja muistisymboli. Vääntömomentti ja kääntökulma voidaan nähdä samanaikaisesti.
• Näyttötapa: Peak (huippuarvo) ja Track (seuranta).
• Tilat: Vääntömomenttia näyttävä; vääntömomentilla laukeava; kääntökulmalla laukeava; vääntömomentilla laukeava kääntökulman valvonnalla; kääntökulmalla laukeava vääntömomentin valvonnalla. Jopa 100 yksittäistä ruuvaustapausta voidaan ohjelmoida. Toistuvat ruuvaustapaukset voidaan koota prosessikaavioksi (enintään 10 prosessikaaviota, kussakin enintään 10 ruuvaustapausta). Ruuvaustapaukset ja prosessikaaviot voidaan ohjelmoida suoraan avaimessa.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja aika).
• Dataulostulo: Mahdollinen USB-C:n kautta. Tiedot voidaan viedä .csv-tiedostona.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (master-salasana) sekä turvaamaan ruuvaustapaukset ja prosessikaaviot. Lisäksi voidaan asettaa, saako työstö jatkua virheellisen ruuvauksen jälkeen vain, jos salasana syötetään.
• Varoitussignaalit ovat haptiset (värinä), optiset (värinmuutos näytössä, kaikista asennoista hyvin näkyvä 360° LED-rengas "liikennevalotoiminnolla") ja akustiset (summeri, piippaus). Esivaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitukset voidaan poistaa käytöstä halutusti.
• Kotelointiluokka IP40
• Momenttiavaimen/kulmamittarin 2K-kahva tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestävä öljyä, rasvaa, polttoaineita, jarrunestettä ja Skydroliä (palonkestävä hydraulineste) vastaan.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetus: Palautus tehdasasetuksiin on mahdollista.
• Näyttö ohjelmistoversiolle sarjanumerolla, kuormituslaskurilla ja kalibrointipäivämäärällä.
• Kalibrointimuistutus: kuormitusten lukumäärän mukaan.
• Mittayksikkö: cNm, Nm, lbfft, lb in.

Toimitussisältö
USB-C-datakaapeli, 1 kaupallinen litiumioniakku tyyppi 18650 3,6 V / 3 400 mAh (voidaan ladata suoraan työkalussa USB-C-liittimen kautta). Sisältää tukevan muovilaukun.

Huomautus
Sopivia vara-akkuja löytyy kohdasta nro 081574 koko 3500. 4 akun laturi on saatavana valinnaisena numerolla 081590 koko 4ULTRA.
