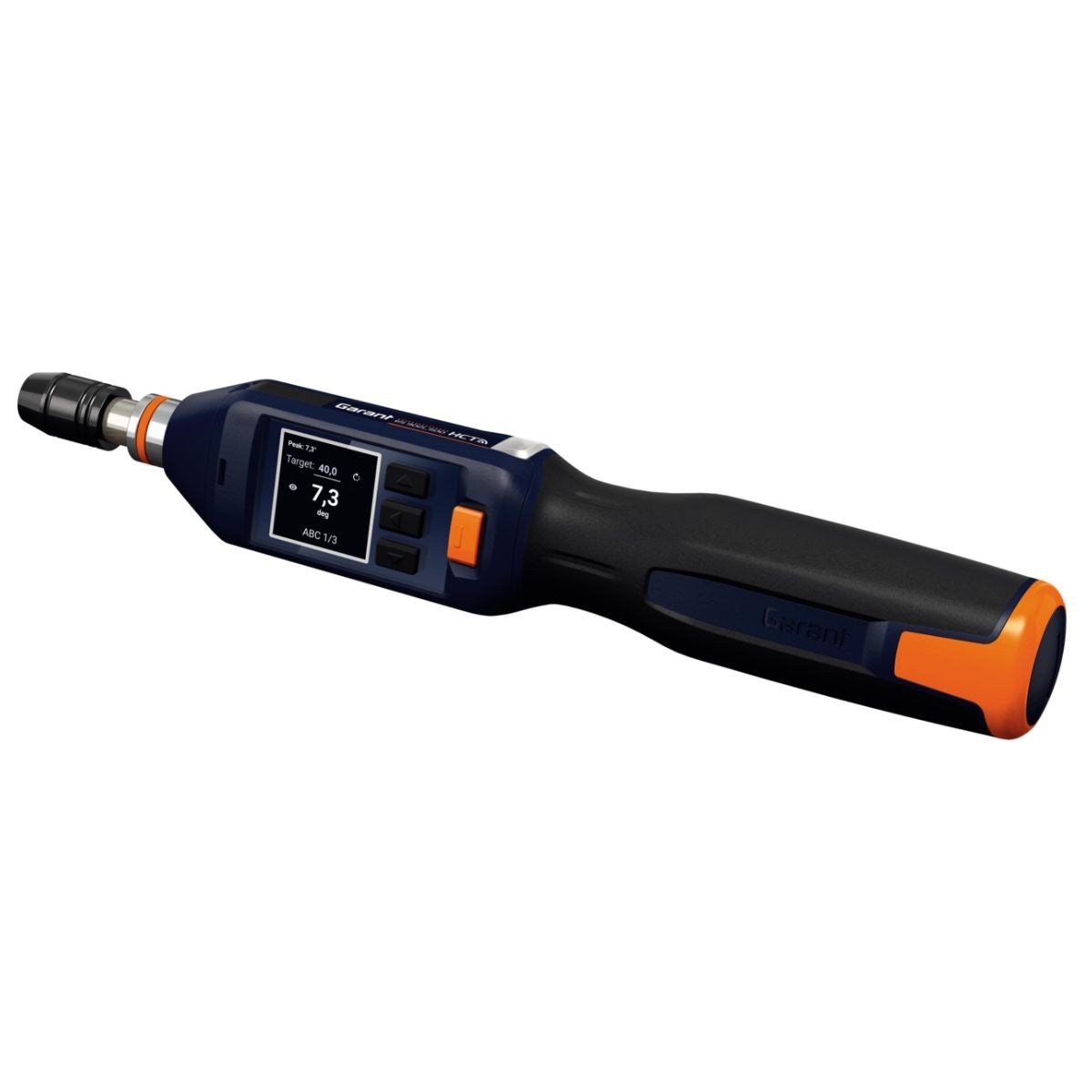

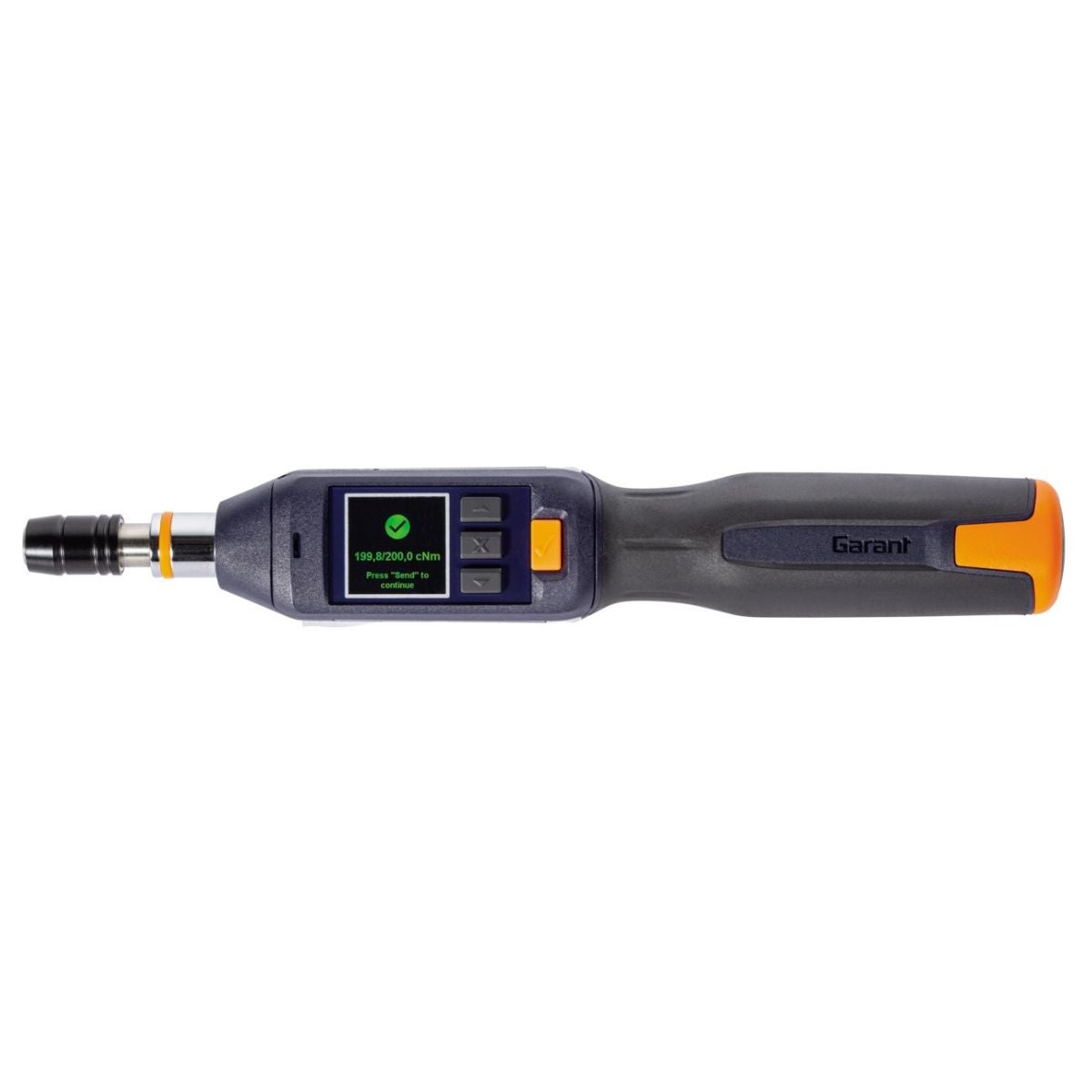

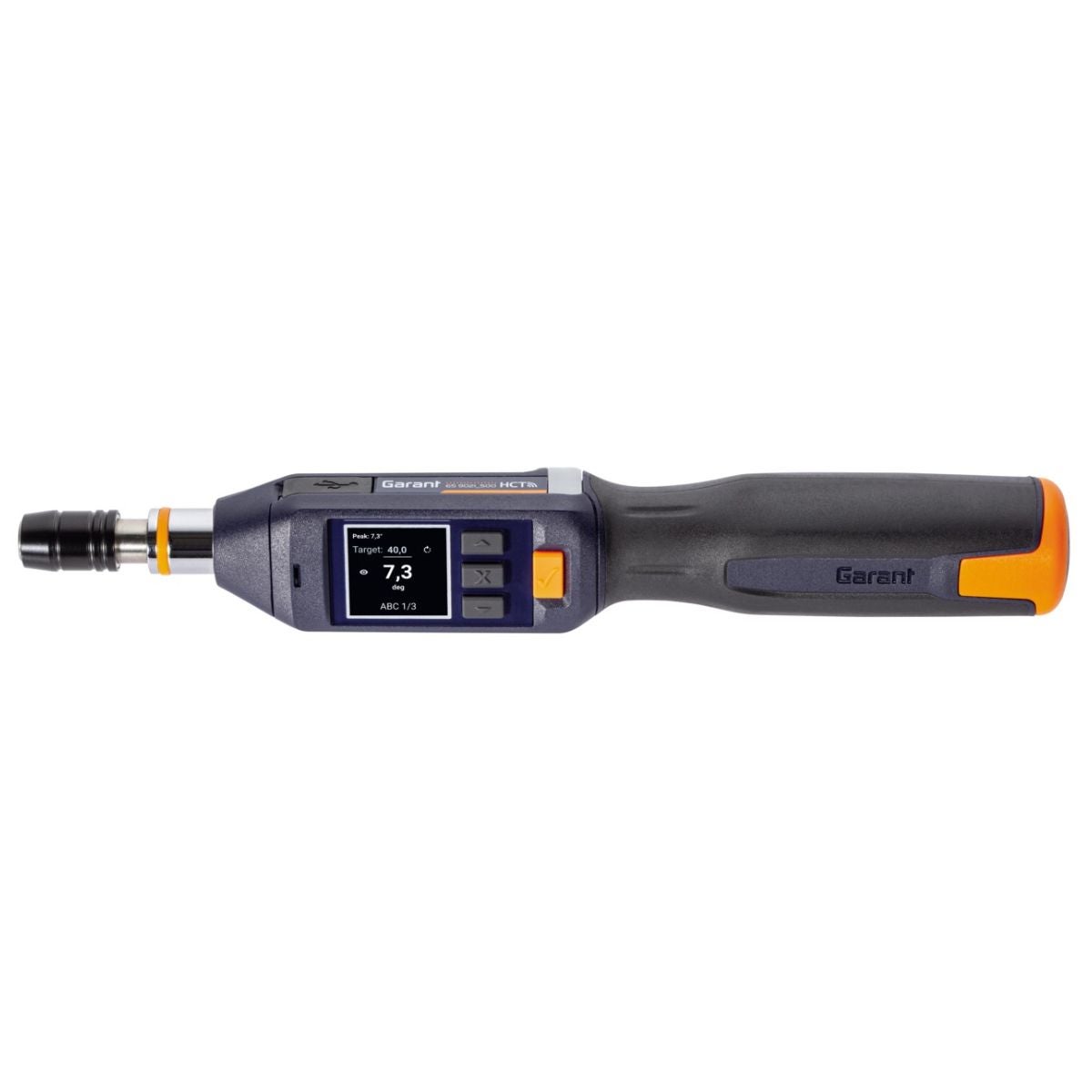

Elektroninen momentti-/kulma-avain HCT cNm

Tuotekuvaus

Standardi
Tarkastettu normin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: Myötäpäivään ja vastapäivään ±2 %.
Kääntökulma: ±2°

Malli

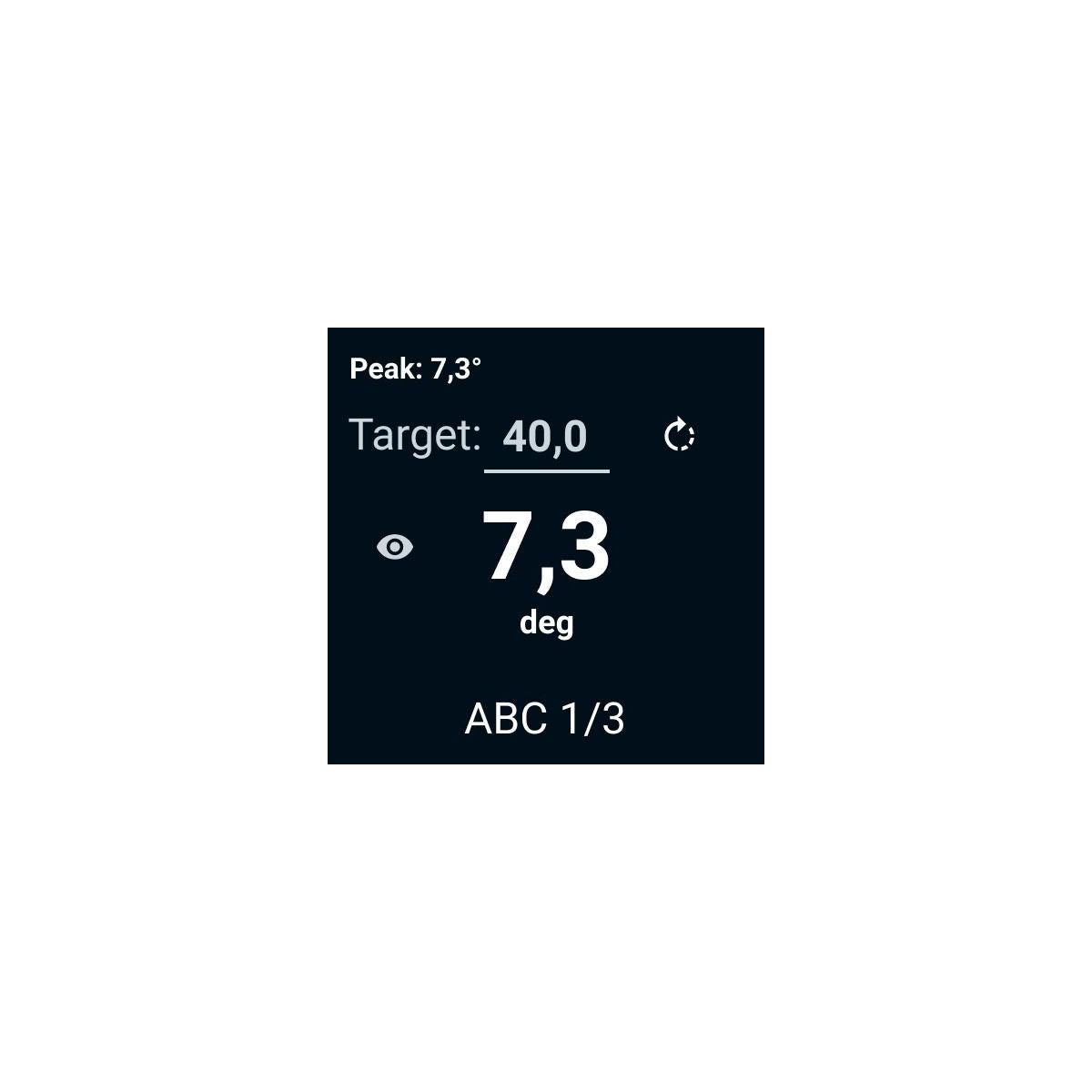

• Näyttö: Iso, voimakaskontrastinen, katselukulmasta riippumaton 1,3 tuuman TFT-näyttö, jossa on käännettävä kuva näytön kätevää lukemista varten sovelluksesta riippumatta. Akku- ja muistinäyttö.
• Näyttö: Peak (huippuarvo) ja Track (jatkuva).
• Ruuviliitokset: 100 yksittäistä ruuvaustapaa voidaan ohjelmoida. Toistuvat liitokset voidaan koota prosessisuunnitelmaksi (10 prosessisuunnitelmaa, jotka sisältävät à 10 liitosta). Liitokset ja prosessisuunnitelmat voidaan ohjelmoida sekä suoraan avaimessa että myös mukavasti sovelluksella.
• Mahdolliset langattomat sovellukset: HCT Windows-sovellus ja HCT-mobiilisovellus. Momenttiruuvinvääntimessä on kaksisuuntainen liittymä, mutta sitä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows-sovelluksen aktivointiin vaaditaan Bluetooth®-dongle nro 498999 STICK (lisenssi) ja Windows-sovellusohjelmisto (https://hog.tools/win-app-hct). HCT-mobiilisovellus on saatavilla maksutta iOS-ja Android-laitteisiin.
• Muistitila: 1000 mittausarvoa aikaleiman kanssa (sisältää päivämäärän ja kellonajan).
• Datalähtö: Bluetooth® tai USB-C mahdollinen. Bluetooth®-yhteyden kautta: Sovelluksesta .csv-tiedostona tai suoraan momenttiruuvinvääntimestä HID-liittymän kautta helppoon ja mukavaan digitaaliseen dokumentointiin. USB-C-liittymä: Tiedot voidaan viedä .csv-tiedostona.
• Radiolaitelupa: Bluetooth®-liittymän sisältävillä momenttiavaimilla on pätevä radiolaitelupa kaikissa EU-maissa, Sveitsissä, Norjassa, Turkissa ja Yhdistyneessä kuningaskunnassa.
• Salasanasuojaus: mahdollinen suojaamaan asiattomalta pääsyltä valikkoon (pääsalasana) sekä ruuvaustapausten ja prosessisuunnitelmien suojaukseen. Lisäksi voidaan säätää, että työskentelyn jatkaminen ruuvin väärän kiristyksen jälkeen on mahdollista vain salasanan syöttämisen jälkeen.

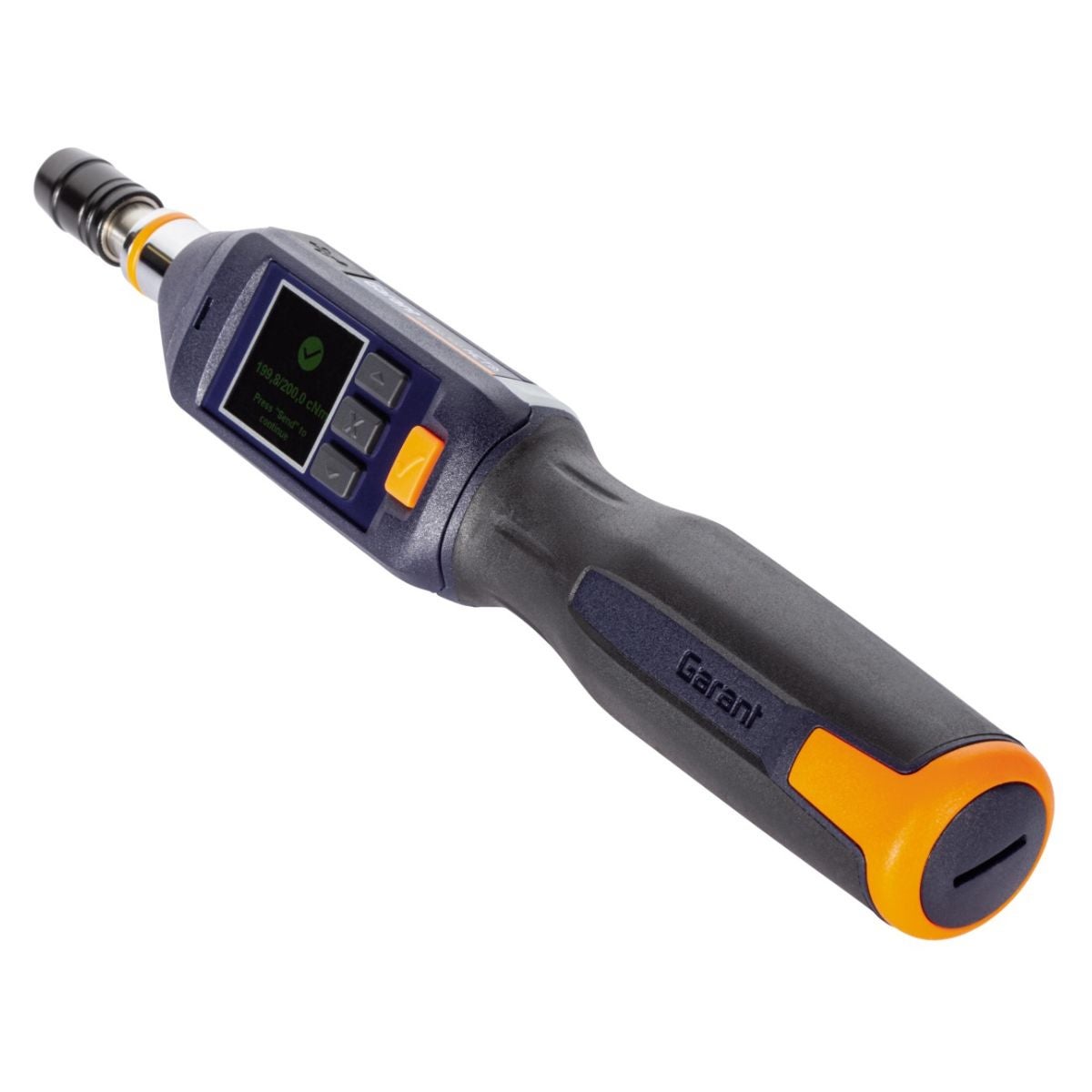

• Varoitussignaalit ovat haptisia (värinä), optisia (värinmuutos näytössä, hyvin näkyvä 180°:n LED-rengas jossa on 'liikennevalotoiminto') ja akustisia (summeri). Haptiset ja akustiset varotussignaalit voidaan ottaa pois käytöstä vapaasti.
• Suojaluokka IP40.
• Momenttiruuvinvääntimen 2K-kahvassa on erityinen ergonomia ja suuri voimansiirto.
• Kestää öljyjä, rasvaa, polttoaineita, jarrunesteitä ja Skydrolia.
• Kielet: Saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin mahdollista.
• Momenttiruuvinvääntimen kellonaika ja päivämäärä päivittyvät automaattisesti, heti kun se on yhteydessä sovellukseen.
• Ohjelmistoversion ja sarjanumeron, kuormituslaskurin ja kalibrointipäivän näyttö.
• Kalibrointimuistutus: kuormitusmäärän jälkeen.
• Toleranssit: Kolme mahdollista toleranssityyppiä. Suhteellinen toleranssi prosentteina, absoluuttinen toleranssi asetettuna yksikkönä ja toleranssi-ikkuna.
• Pikavaihtoliitinvarsi magneettipitimellä kärjille.
• Mittayksikkö: cNm, Nm, lbfft, lbfin.

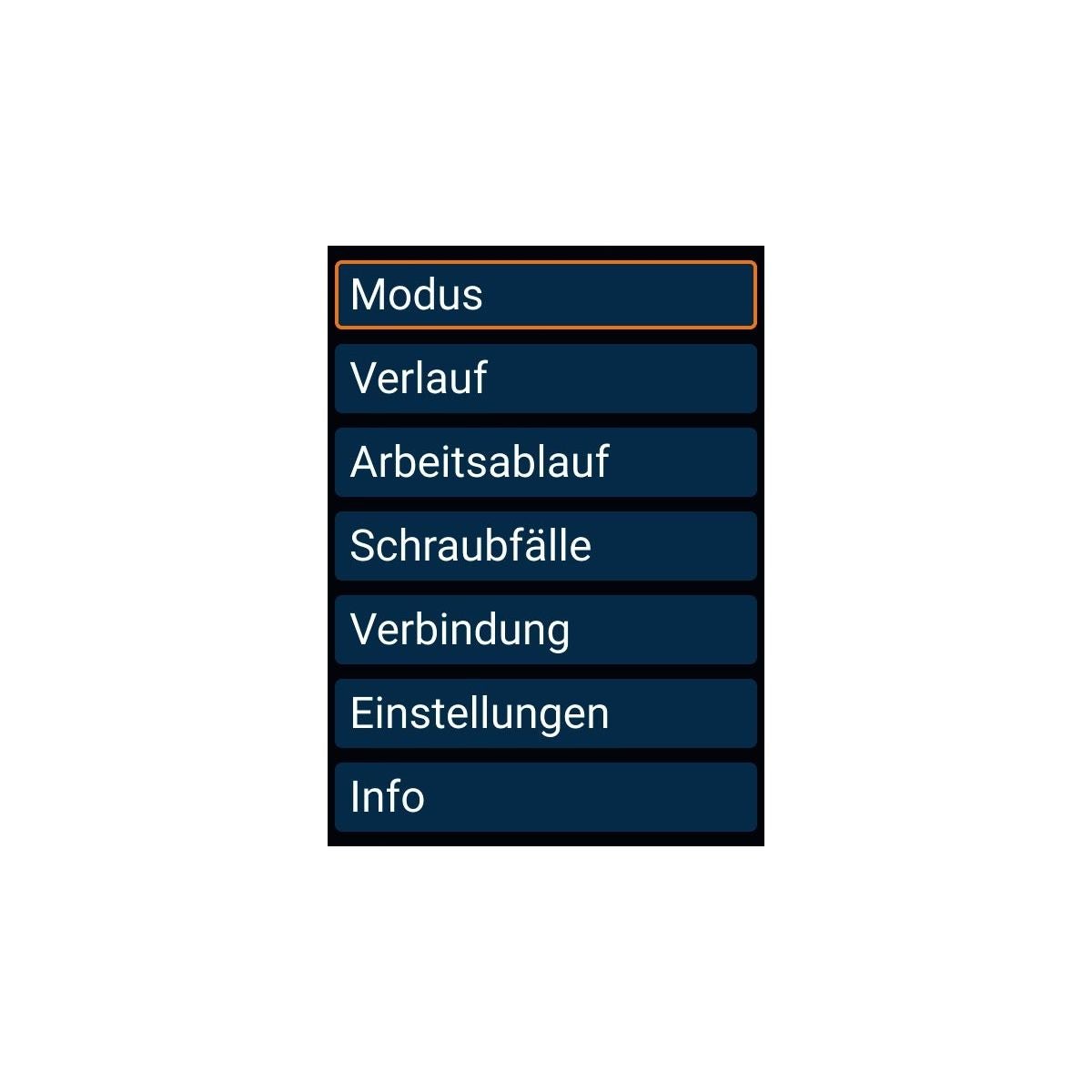

• Tilat: Vääntömomentin näyttö; vääntömomentin aktivointi; kiertokulman aktivointi; vääntömomentin aktivointi ja kiertokulman valvonta; kiertokulman aktivointi ja vääntömomentin valvonta.

Etu
HCT - Hoffmann Group Connected Tools
Langattoman Bluetooth®-yhteyden edut:

• Helppo tiedonsiirto: Mittaustulos lähetään napin painalluksella suoraan tietokonesovellukseen (esim. Excel tai Word) tai älypuhelimeen - donglea ei tarvita.
• Liikkumavapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumattomuus: Mittaukset voidaan tehdä suoraan koneessa ja lähettää langattomasti sovellukseen.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä - useiden mittauslaitteiden yhdistäminen mahdollista.

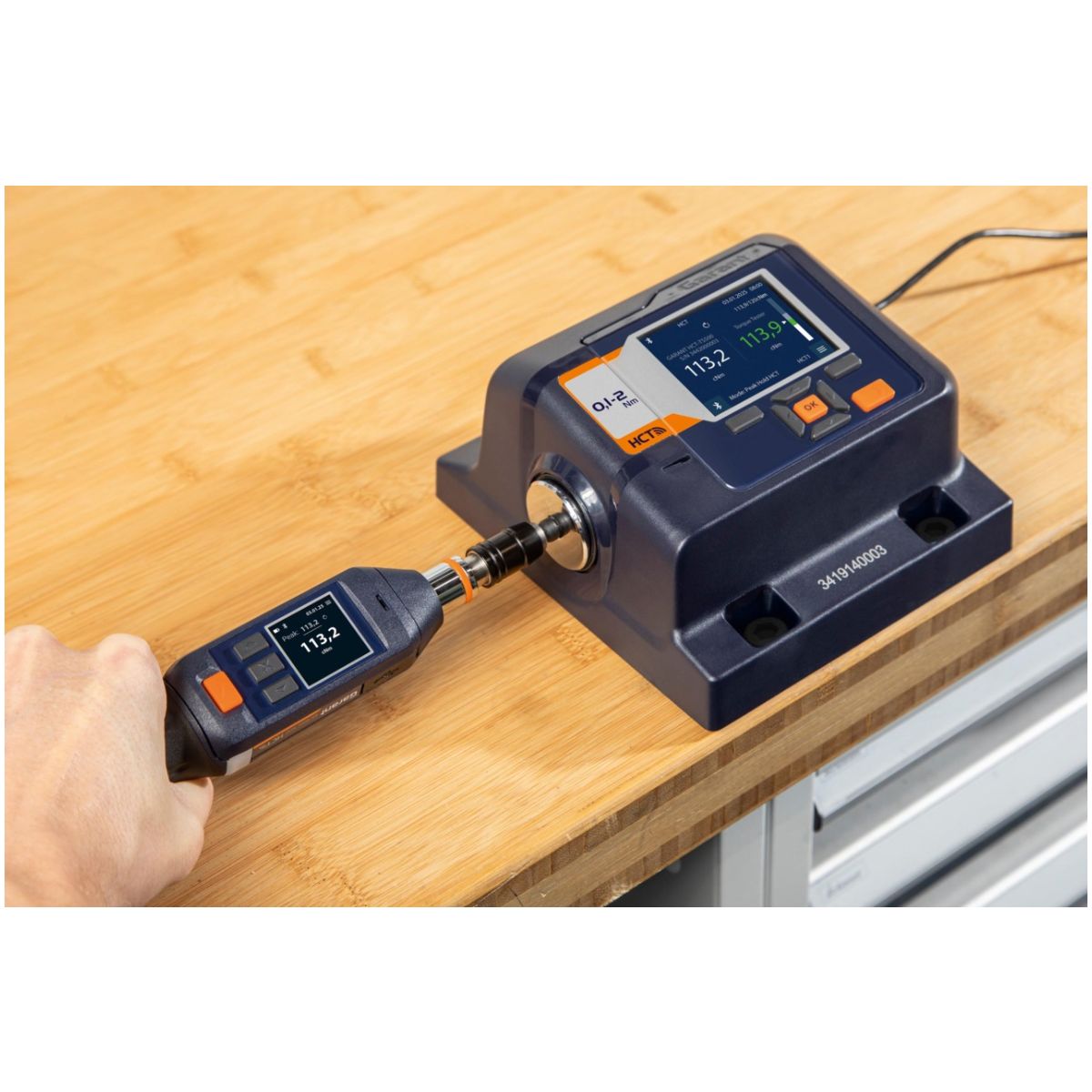

Kun vääntömomentin tarkistuslaitetta HCT käytetään yhdessä HCT-momenttiavaimen kanssa:

• HCT-momenttiavaimen HCT ja vääntömomentin tarkistuslaitteen HCT lukemat näytetään samanaikaisesti mittaus-/tarkastuslaitteen näytössä.
• Näyttää ja arvioi automaattisesti HCT-momenttiavaimen ja vääntömomentin tarkistuslaitteen HCT saavutetut huippuarvot.
• Ylikuormituksen vuoksi lukkiutuneet HCT-momenttiavaimet voidaan ottaa uudelleen käyttöön vääntömomentin tarkistuslaitteen avulla. (Aktivoinnin jälkeen on suositeltavaa kalibroida HCT-momenttiavain).

Toimituksen sisältö
USB-C-tiedonsiirtokaapeli, 1 tavallinen litiumioniakku tyyppi 18650 3,6 V / 3400 mA (ladattavissa suoraan työkalussa USB-C-portin kautta). Mukana kestävä muovilaukku.

Ohje
Sopivat lisäakut löytävät nrosta 081574 3500. 4 akun laturi saatavilla valinnaisesti numerolla 081590 4ULTRA. GARANT-momenttiavain voidaan integroida mihin tahansa ylemmän tason järjestelmään (esim. MES) avoimen protokollan kautta käyttämällä yhdyskäytävää nro 650022 GATEWAY.
GARANT-momentti-/kulma-avain on saatavana myös ilman Bluetoothia® numerolla 659033.
Tuote voidaan liittää tietokoneeseen tai kannettavaan tietokoneeseen myös HCT Smart Donglen, nro 498998 STICK, avulla HID-liitännän kautta (ilman ohjelmistoa).
Toiminto
IP40: Suojaus vierasosien ⌀ > 1 mm sisääntunkeutumista vastaan, mutta työkalut ja langat tulisi silti pitää loitolla, ja lisäksi suojaus vedeltä puuttuu.

Käyttötarkoitus
Käyttötarkoitus

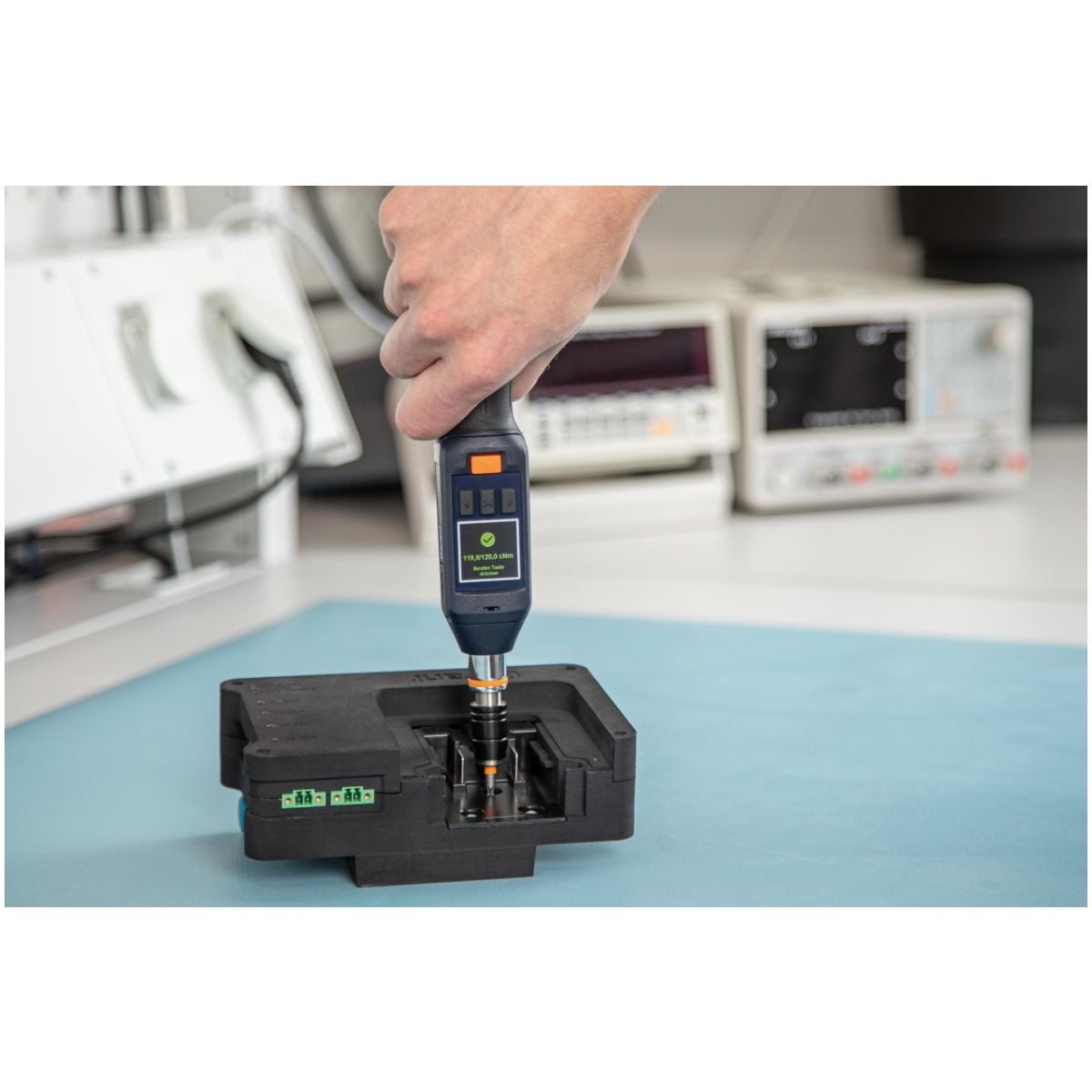

• Käytä ruuvien tai mutterien hallittuun kiristämiseen ja avaamiseen.
• Käytä sisämittauksiin.
• Käytä kiristämiseen myötä- ja vastapäivään.
• Käytä vain teknisissä tiedoissa ilmoitettujen spesifikaatioiden puitteissa.
• Noudata erityisesti sallittua mittausaluetta ja ilmoitettua tarkkuutta.
• Käytä ainoastaan teknisesti moitteettomassa ja käyttöturvallisessa tilassa.
• Käytä pölyttömässä, puhtaassa ympäristössä mittausvirheiden välttämiseksi.
• Käytä vain yhdessä sopivan muotoisten ja mallisten vaihtopäiden kanssa.
• Toimita momenttiavain säännöllisesti kalibroitavaksi ja säädettäväksi.

Väärinkäyttö

• Älä käytä mekaanisena työkaluna
• (esim.
• vipuna, koputtamiseen, säätämiseen).
• Vältä tärinää, äkillisiä liikkeitä, iskuja ja lyöntejä.
• Käsittele varovasti (älä paina liikaa).
• Huomioi ympäristöolosuhteet (ei kuumuutta, ei räjähdysherkkiä ympäristöjä).
• Älä tee luvattomia muutoksia.
• Kotelosta saa avata ainoastaan paristolokeron kannen pariston vaihtoa varten.
• Käyttö ei ole sallittu ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä ylitä momenttiavaimen, kuusiokoloavaimen, kiinteän suuntaa vaihtavan räikän ja ruuvainpään suurinta sallittua vääntömomenttia.
• Älä asenna komponentteja, jotka eivät vastaa spesifikaatioita.
