QuickSelect-momenttiavain ilman vaihtopäätä 100

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne

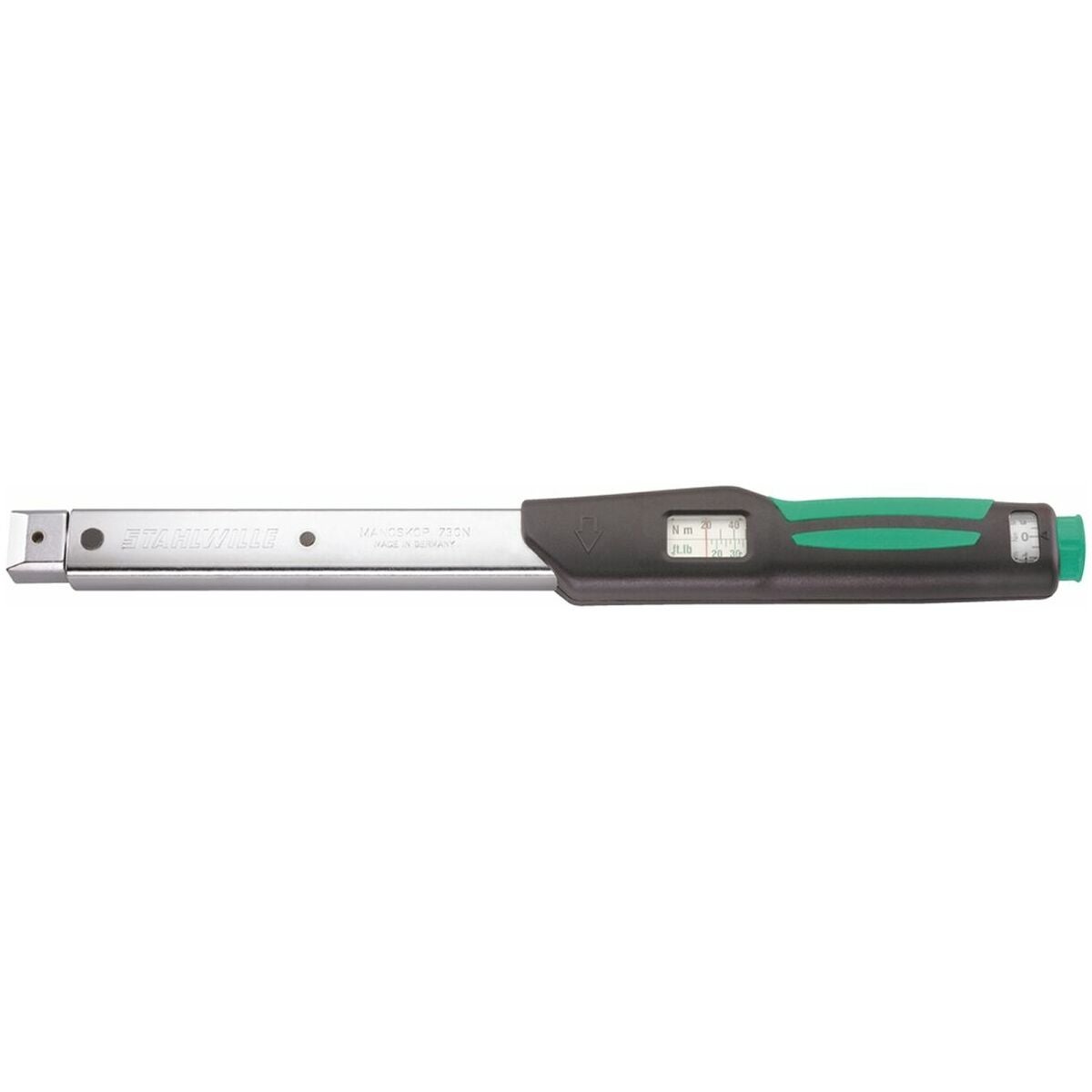

Vakaa ja kompakti, yksivartinen momenttiavain, jossa esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja samalla taipuvaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Runko ja kahva tukevasta neliöputkesta. Asteikko on jälkikäteen säädettävissä.
Vasemmanpuoleinen kiristys tehdään kääntämällä liitintyökalua.

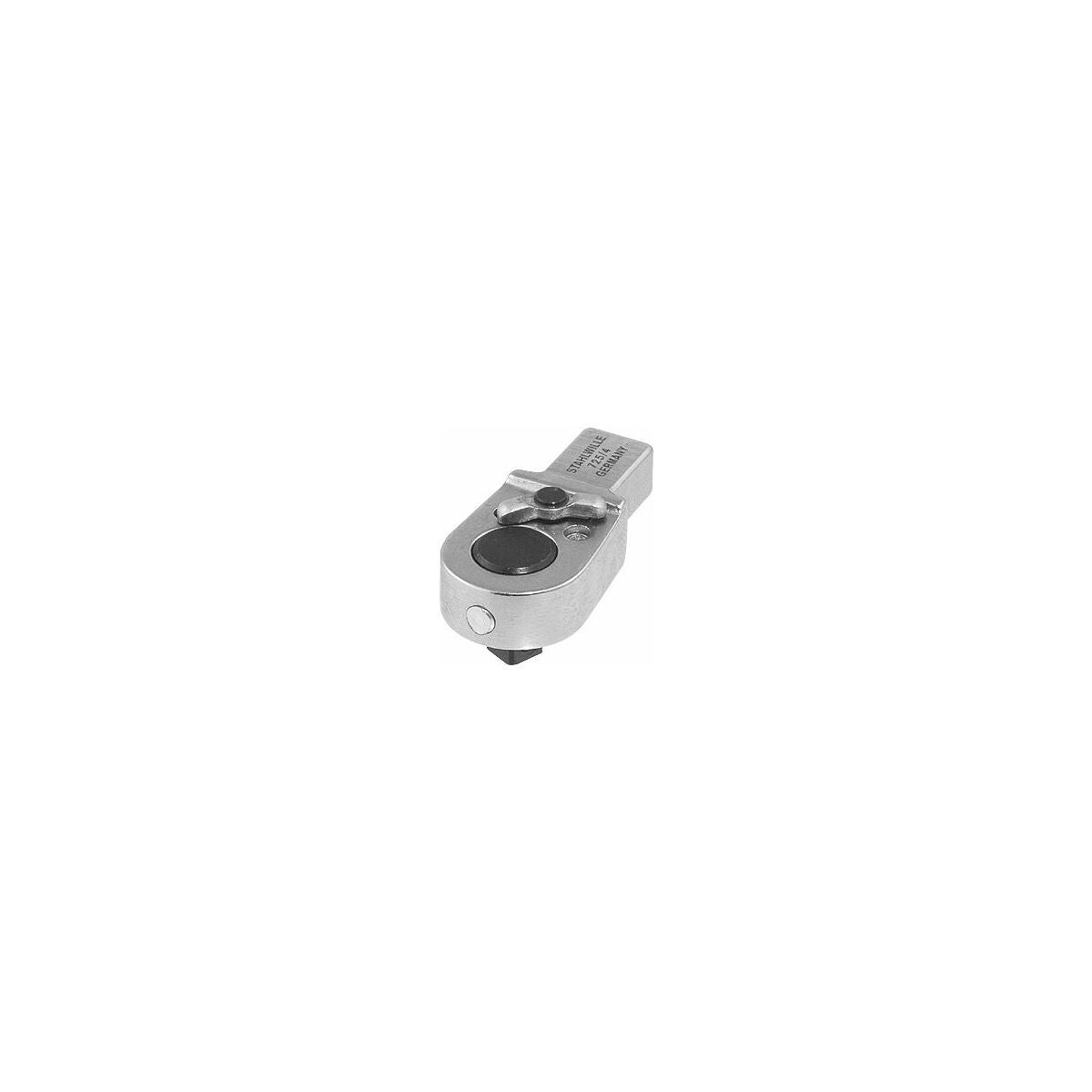

Ilman liitintyökalua (perusmalli); sopivat liitintyökalut, katso nro 657582–657950.

Mittojen tiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitintyökalua
l₂ = momenttiavaimen säädetty liitosmitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointiliitosmitan
L₄ = liitintyökalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo on saavutettu, momenttiavaimen 'merkinantolaite' (tunto-/äänimerkki) laukeaa ja sen jälkeen se on heti valmis jatkotyöhön.

Edut

• Ergonomisesti muotoiltu 2K-kahva, kestää aggressiivisia nesteitä kuten polttoaine, hydrauliöljy jne.
• Ikkuna suojaa säätöasteikkoa lialta ja vaurioilta.
• Nopea, tarkka ja turvallinen säätö: vedä nuppi ulos, 'kierrä' haluttuun arvoon ja lukitse 'painamalla' nuppia. Säätönuppia on helppo käyttää, koska siinä ei ole jousivoimaa

Käyttötiedot
Koska vääntömomentti voidaan asettaa uudelleen erittäin nopeasti, avain on ihanteellinen korjauksiin ja pieniin sarjoihin.

Huomautus
Taattu vääntömomentin mittaustarkkuus pätee vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Mittayksiköt: Nm, lbfft.

Normi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne
Tukeva ja kompakti, yksivartinen momenttiavain, jossa esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja joustavaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Runko ja kädensija tukevasta neliöputkesta. Asteikko jälkisäädettävissä.
Vasemmalle kiristys tapahtuu kääntämällä vaihtopää.

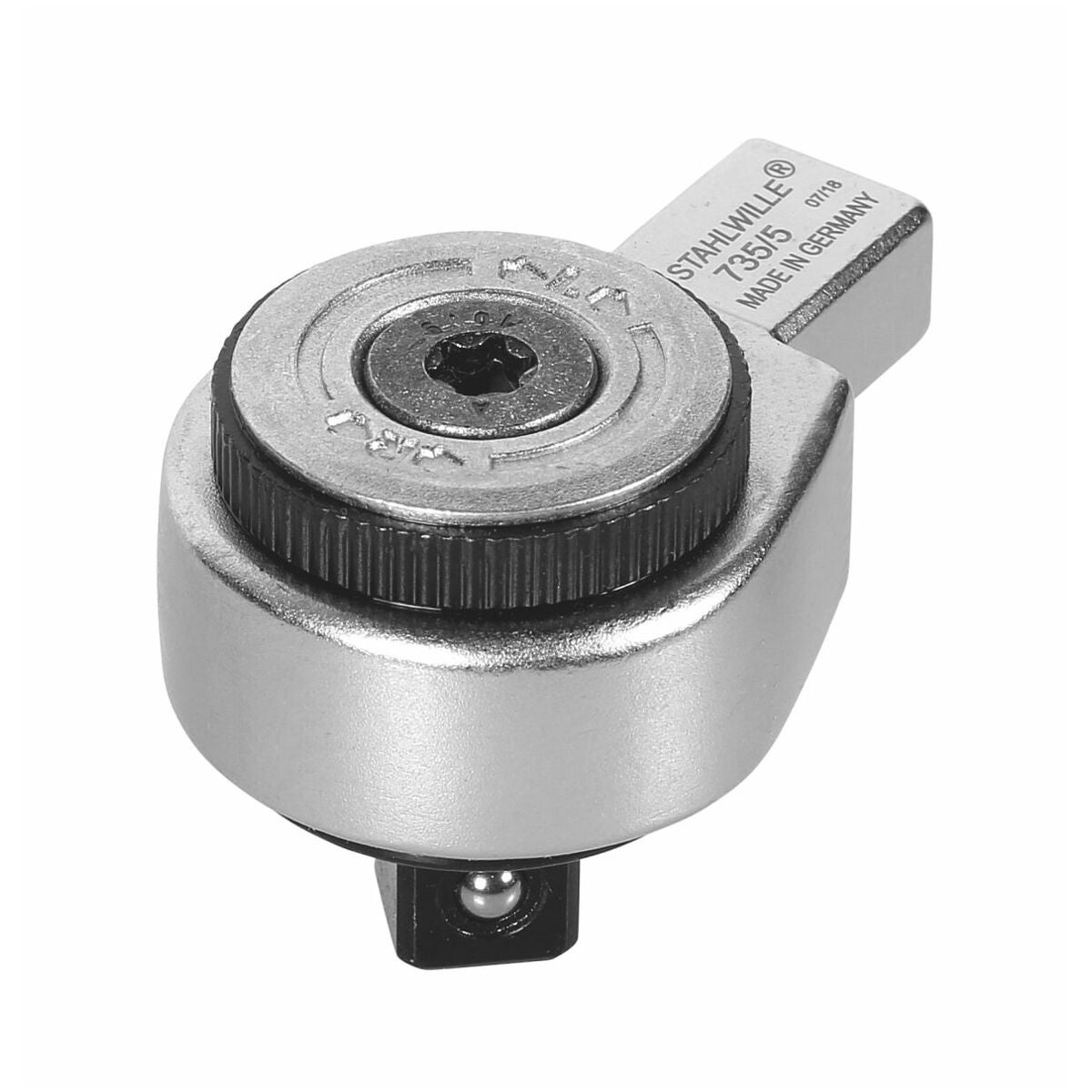

Ilman vaihtopäätä (perusmalli); sopivat vaihtopäät, ks. nro 657582–657950.

Mittatiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman vaihtopäätä
l₂ = momenttiavaimeen säädetty mitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointimitan
L₄ = vaihtopään mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen ”signaalilaite” (tunto-ääni) laukeaa ja se on sen jälkeen heti valmis jatkotyöhön.

Edut

• Ergonomisesti muotoiltu 2K-kahva, kestää aggressiivisia nesteitä kuten polttoainetta, hydrauliöljyä jne.
• Ikkuna suojaa säätöasteikkoa lialta ja vaurioilta.
• Nopea, tarkka ja varma säätö: vedä nuppi ulos, ”kierrä” haluttuun arvoon ja lukitse ”painamalla” nuppi sisään. Säätönuppi on helppo käyttää, koska siinä ei ole jousivoimaa.

Käyttötiedot
Koska vääntömomentti voidaan asettaa uudelleen erittäin nopeasti, avain on ihanteellinen korjauksiin ja pieniin sarjoihin.

Huomautus
Vääntömomentin taattu mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaan.

Tekniset tiedot

Tuotetiedot
