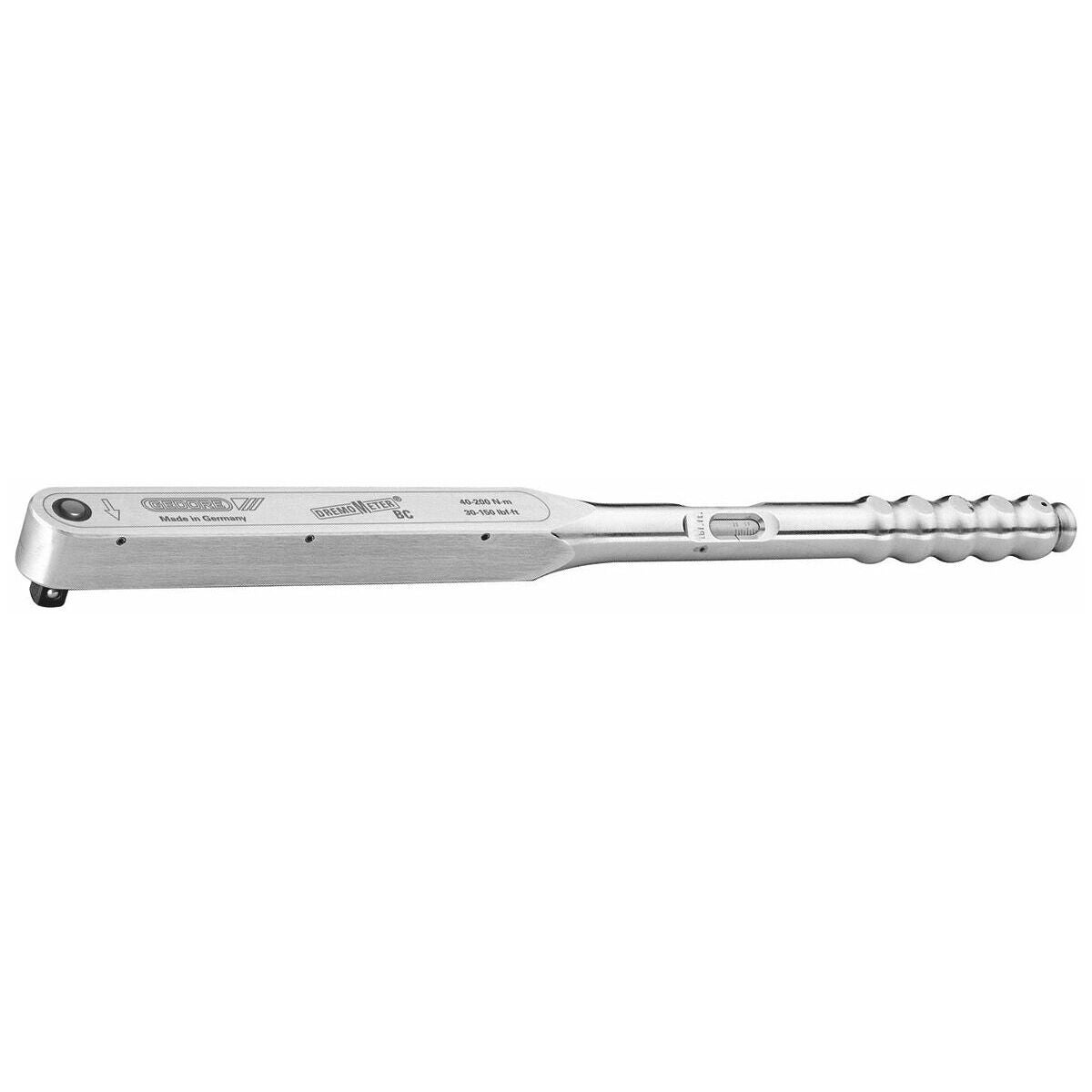

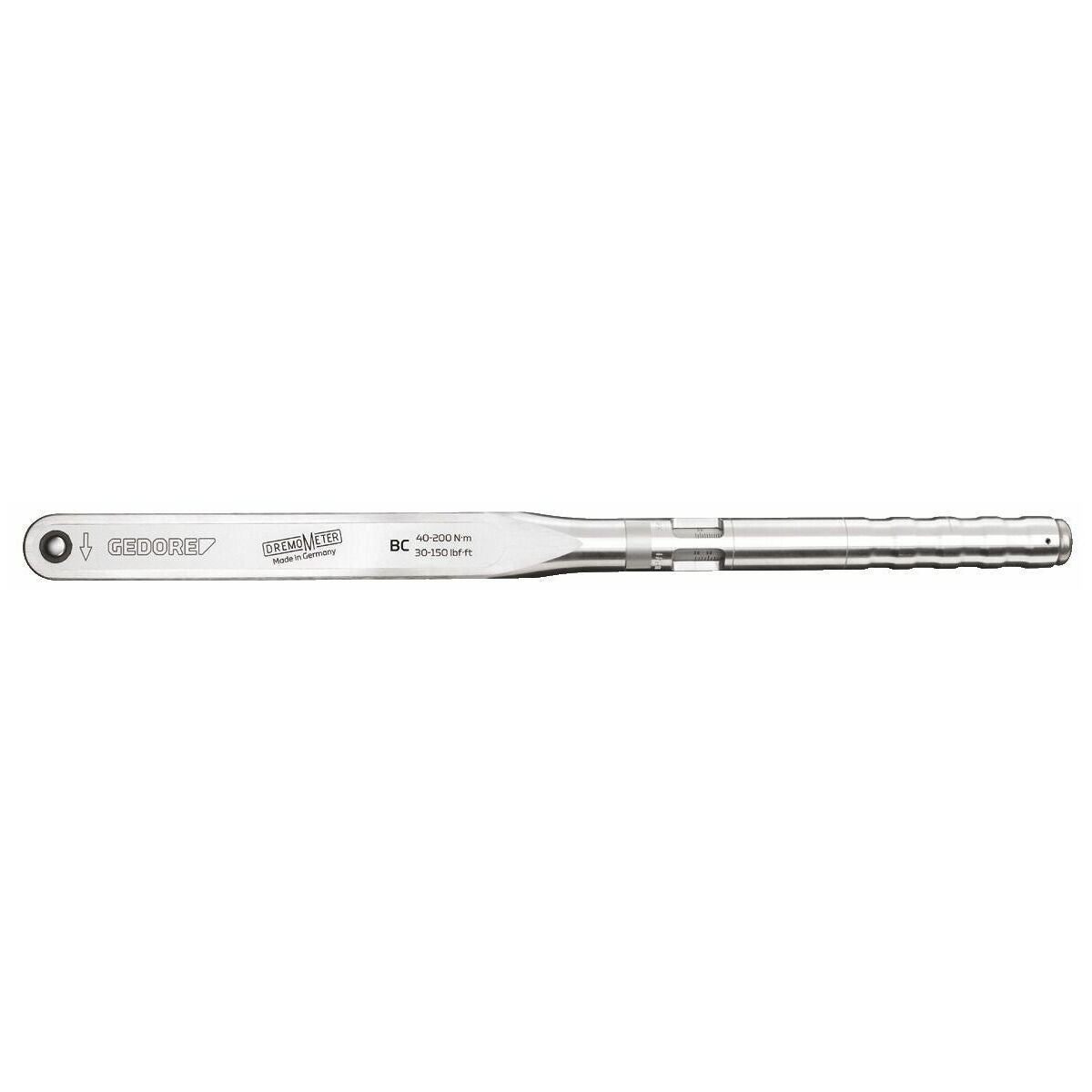

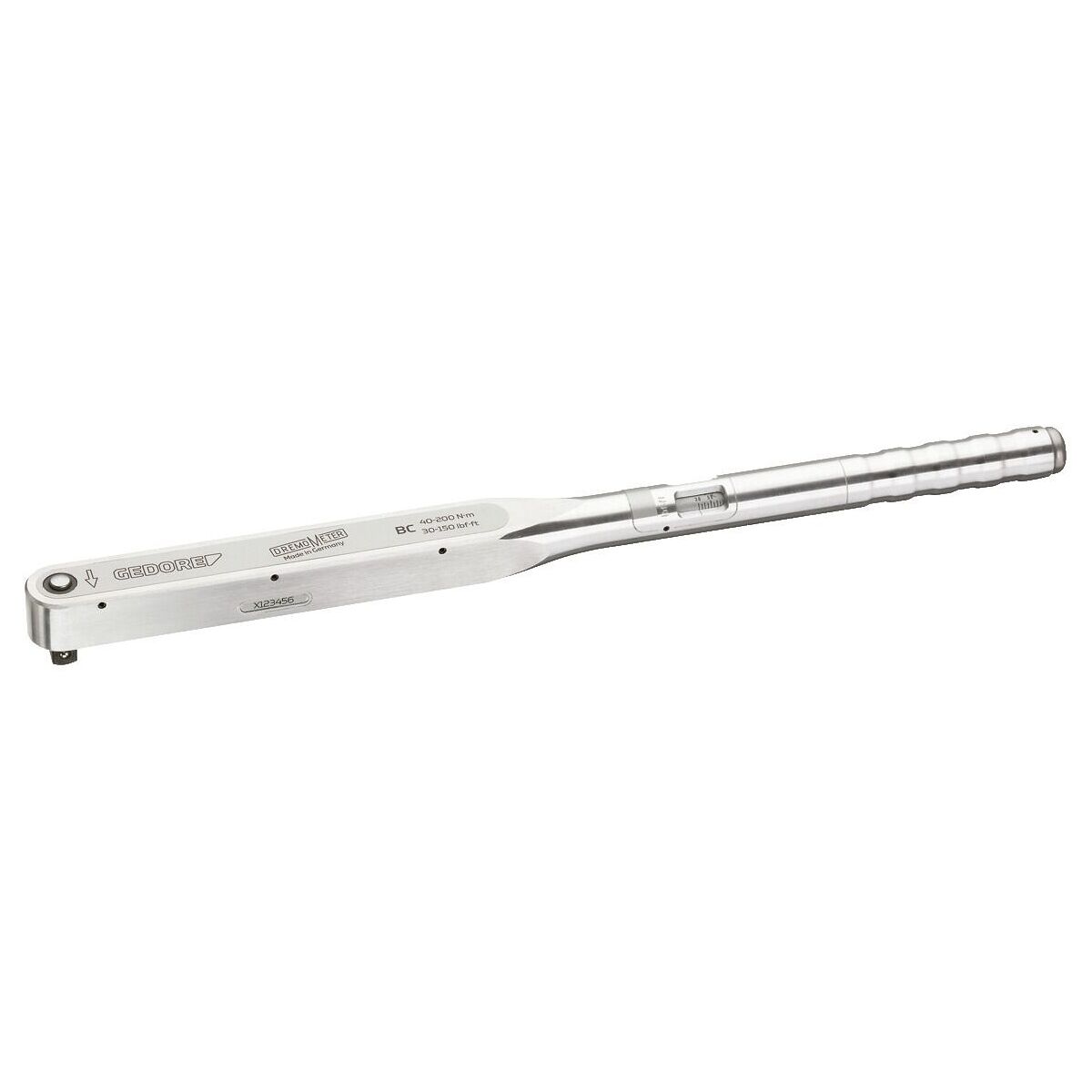

DREMOMETER-momenttiavain kiinteällä liitosneliöllä 200
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Käytännöllinen ja tukeva rakenne, pieni paino. Kaikki kuormitukselle alttiit osat ovat korkealaatuista terästä.
Kiinteä neliökiinnitys (ei räikkää).
Mittaustiedot
Piirustuksen ja kaavan selitys:
L1 = vipupituus ilman pistotyökalua
l2 = momenttiavaimen säädetty pistomitta
l3 = vipupituus sisältäen tehtaalla asetetun kalibrointipistomitan
L4 = pistotyökalun pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta
Asetetussa arvossa momenttiavain antaa 'signaalin' (kuultavan ja tuntuvan), ja sen jälkeen avain on heti valmis jatkotyöhön.
Halutun vääntömomentin asetus tapahtuu häviämättömällä, ulosvedettävällä tappiavainella, joka on integroitu kahvan päähän. Asetettu vääntömomentti on helppo lukea asteikolta. Asetettu arvo ei voi muuttua vahingossa työn aikana.
Käyttötiedot
Keskisuurille ja suurille sarjoille.
Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Yksiköt: Nm, lbfft.

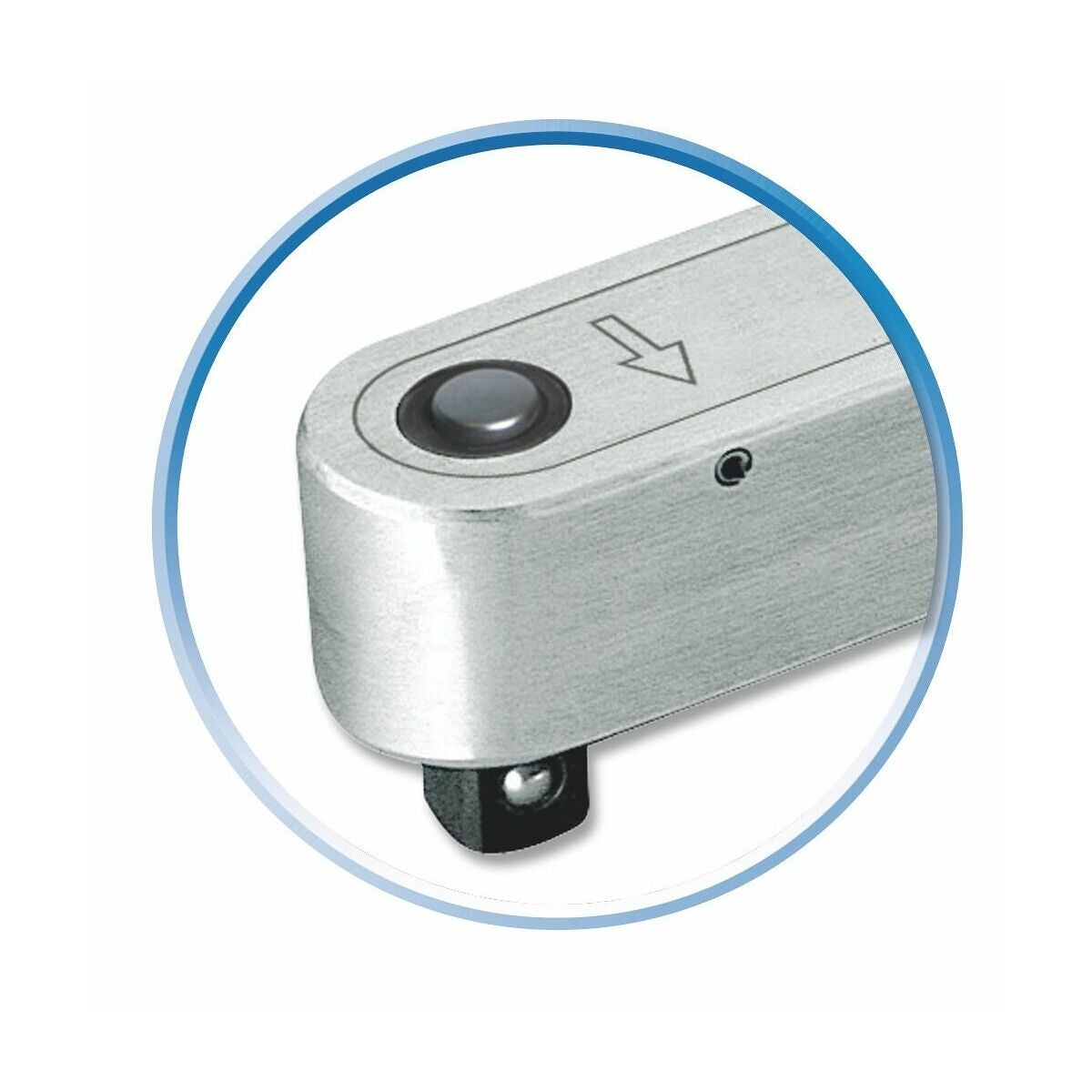

Neliökiinnitys painiken käytöllä.
Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Käytännöllinen ja tukeva rakenne, alhainen paino. Kaikki kuormitukselle alttiit osat ovat korkealaatuista terästä.
Kiinteä neliökiinnitys (ei räikkää).
Leikkaus-/mitoitustiedot
Selitys piirustukseen ja kaavaan:
L1 = vipuvarren pituus ilman pistotyökalua
l2 = momenttiavaimeen säädetty pistomitta
l3 = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibroinnin pistomitta
L4 = pistotyökalun pistomitta
L = työkalun kokonaispituus
T1 = asetettava vääntömomentti
T2 = määrätty vääntömomentti
Toiminta
Asetetussa arvossa momenttiavain antaa "signaalin" (kuultavan ja tuntuvan), ja sen jälkeen avain on heti valmis jatkotyöhön.
Halutun vääntömomentin asetus tehdään häviämättömällä, ulosvedettävällä tappiavainlla, joka on integroitu kahvan päähän. Asetettu vääntömomentti on helppo lukea asteikolta. Asetettu arvo ei voi muuttua vahingossa työn aikana.
Käyttötiedot
Keskisuurille ja suurille sarjoille.
Huomautus
Taattu vääntömomentin mittaustarkkuus pätee vasta kalibroidusta momenttialueesta alkaen standardin DIN EN ISO 6789 mukaisesti.
Tekniset tiedot
| Tuotetyyppi | Momenttiavain |
|---|---|
| Kalibrointi | O1; O1; O1 |
| Vipupituus mukaan lukien tehdaskalibroinnin mitta [l3] | 463 mm |
| Asteikon jako 1 viiva = | 5 Nm |
| Testauspöytäkirja | Valmistajan testauspöytäkirja |
| Neliökiinnitys | 1/2 tuumaa |
| Maksimivääntömomentti | 200 Nm |
| Paino | 1400 g |
| Hetkellinen aikaväli | 40 - 200 Nm |
| Normi | DIN EN ISO 6789 |
| Vääntömomentin mittaustarkkuus | ±3 % |
| Palaute | laukaiseva |
| Vaihdettava näyttö | Nm; lbfft; Nm; lbfft; Nm; lbfft |
| Laukaisuarvon asetus | säätöasteikolla |
| Laukaisuarvon säädettävyys | säädettävä |
| Liitäntämuoto | Vetoneliö (räikkäavain) |
| Mittausmenetelmä | vääntömomentti |
| Vetosuunta | Oikeakätinen kiristys |
| Lokitettavat tiedot | ei |
| Mittaustekniikka | mekaaninen |
| Laukaisusignaali | akustinen; haptinen; akustinen; haptinen; akustinen; haptinen |
| Näyttö | analoginen |
| Kokonaispituus l | 551 mm |
| Vivun pituus ilman liitännäistyökalua [l1] | 463 mm |
| Laukaisuperiaate | mekaaninen lyhyenliikkeinen laukaisu |
| Sarja | DREMOMETER |
| Hetkellinen aikaväli | 30 - 150 lbfft |
Tuotetiedot
| Tuotenumero | G657000200 |
|---|---|
| EAN | 4002805857311 |
