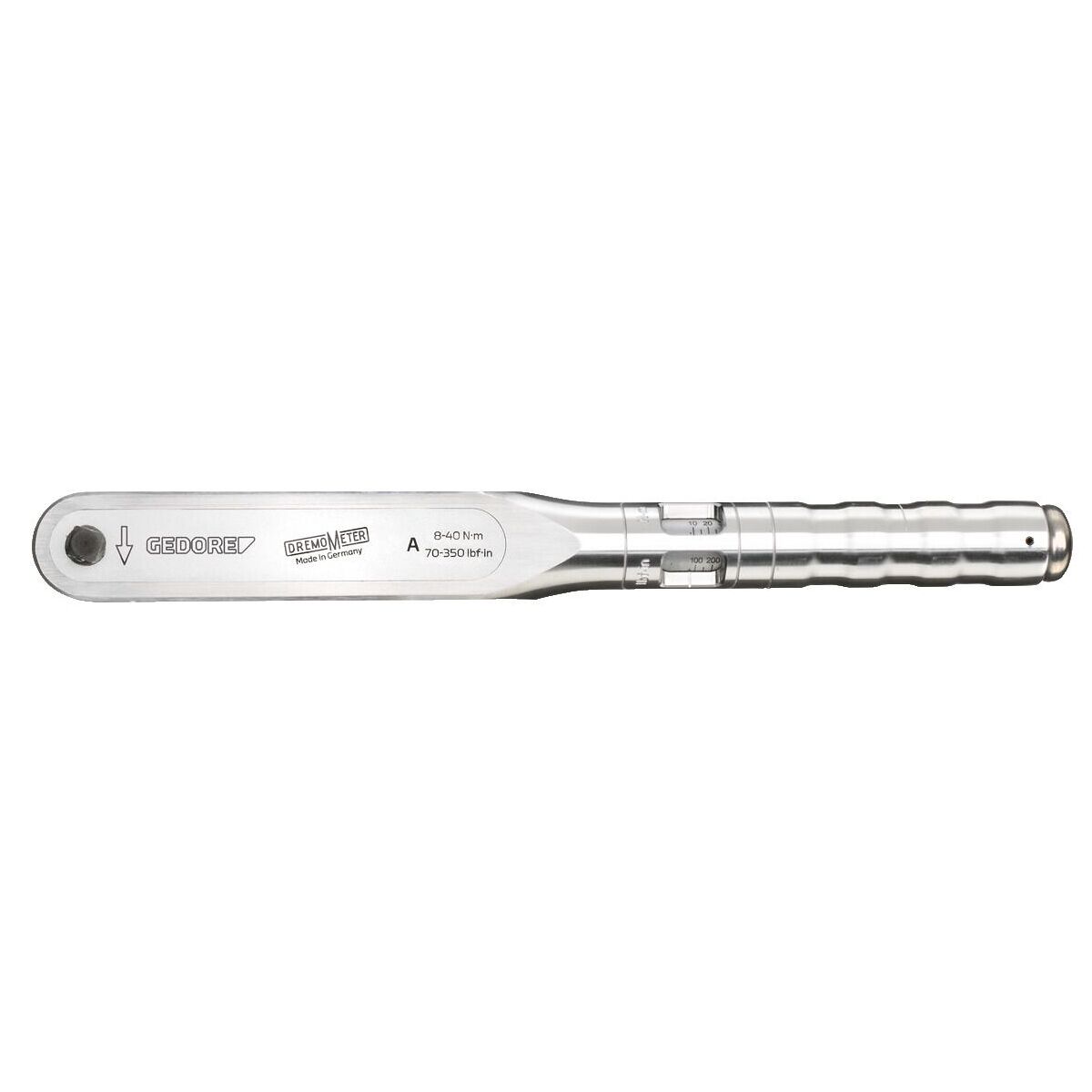

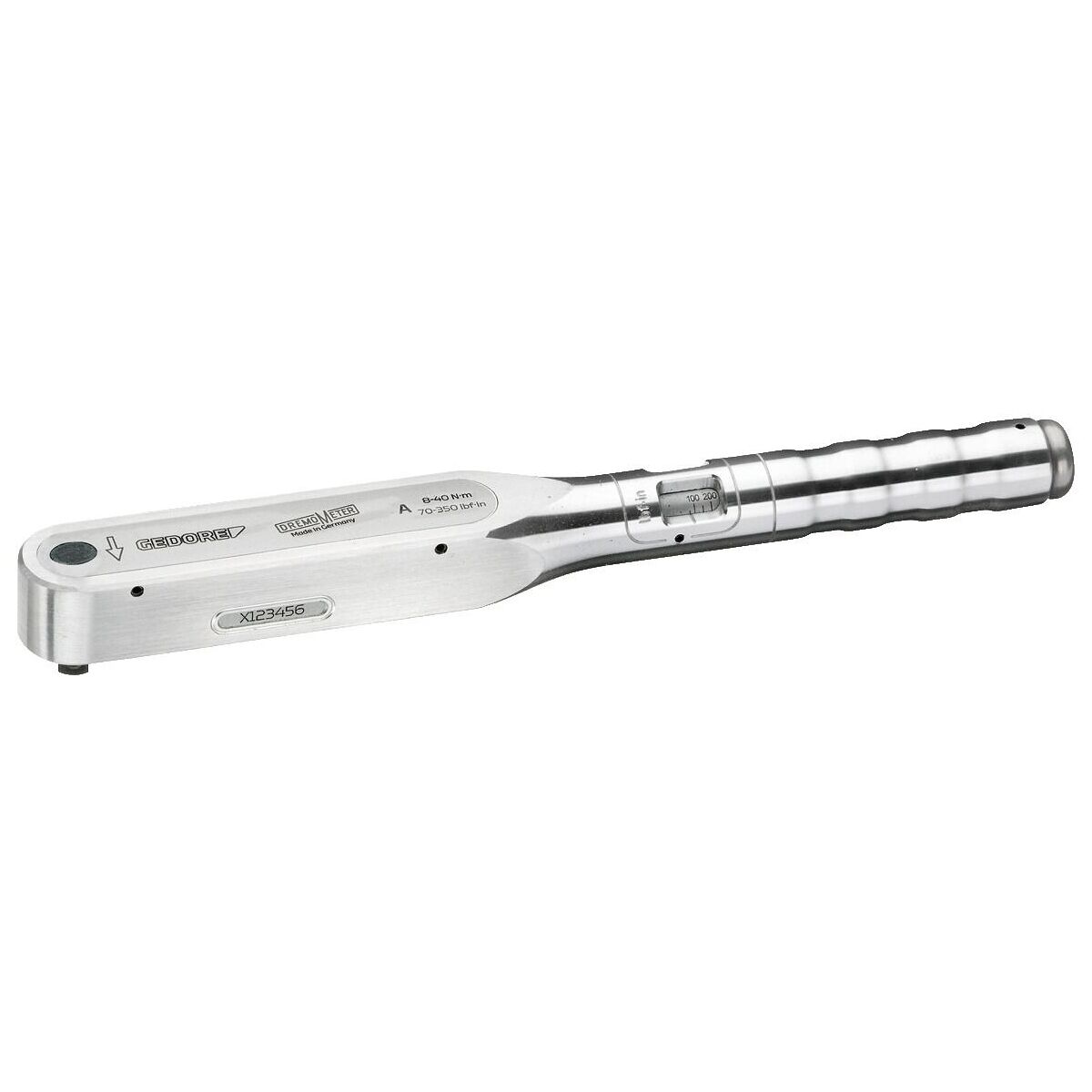

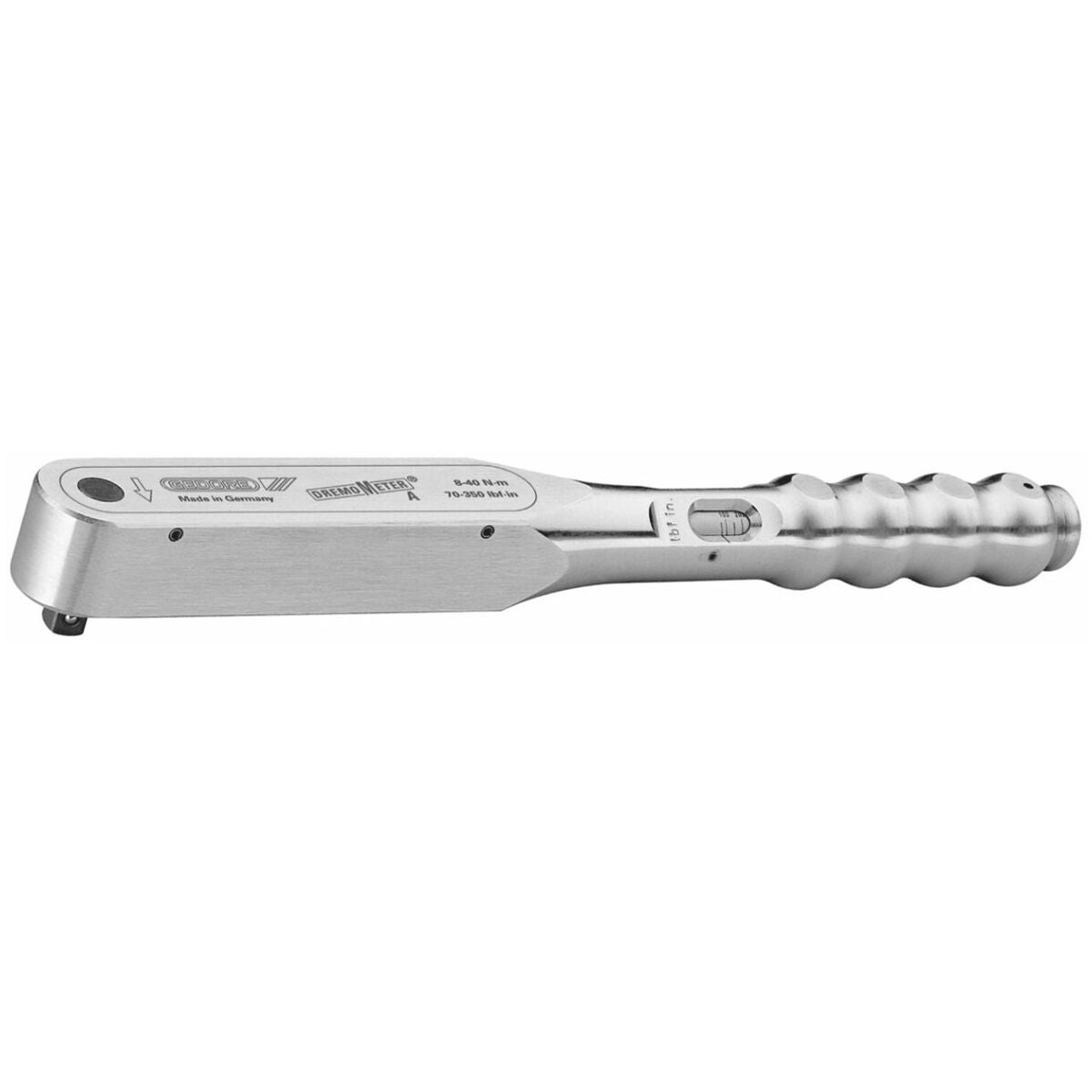

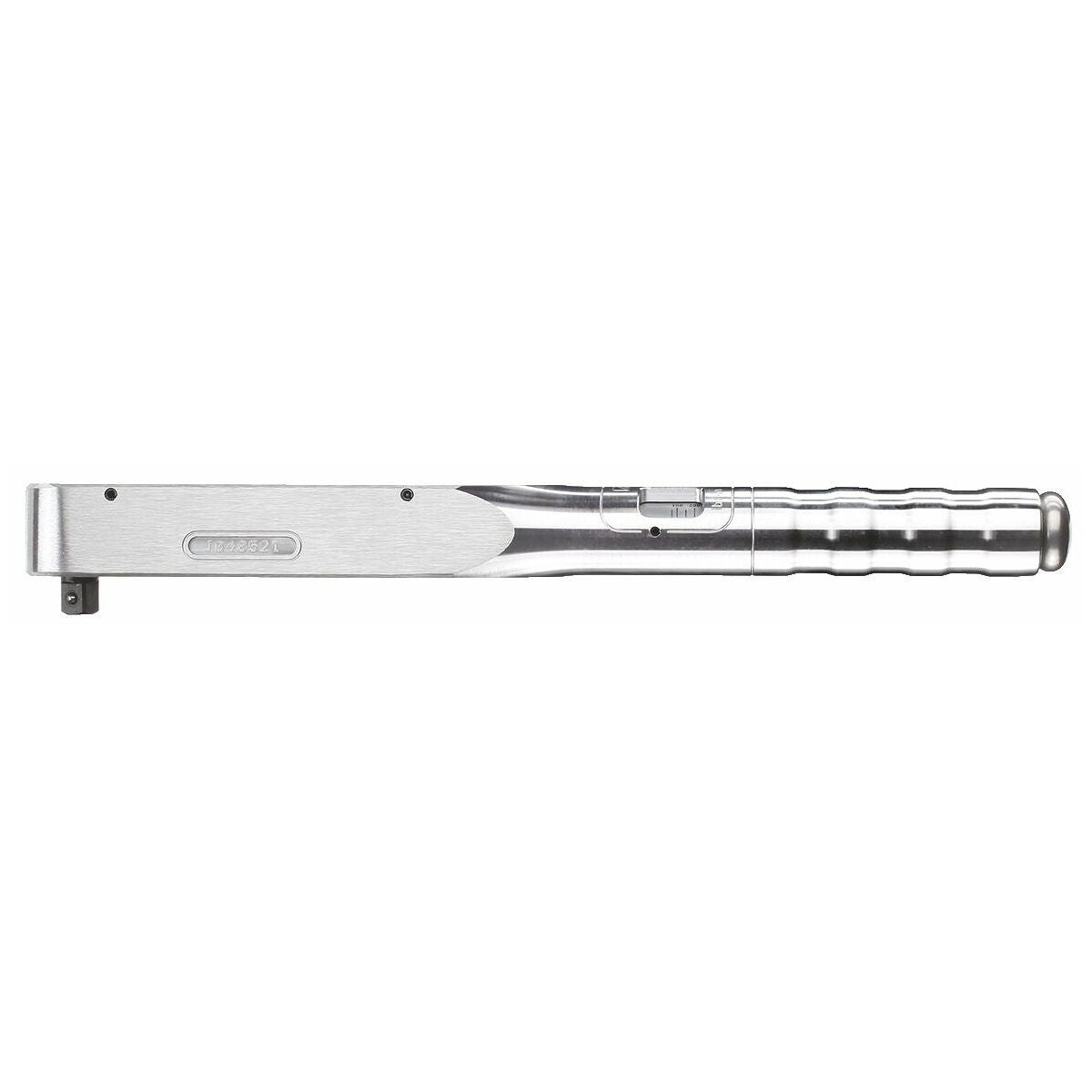

DREMOMETER-momenttiavain kiinteällä liitosneliöllä

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Käytännöllinen ja vankka, kevyt rakenne. Kaikki rasitukselle altistuvat osat ovat korkealaatuista terästä.

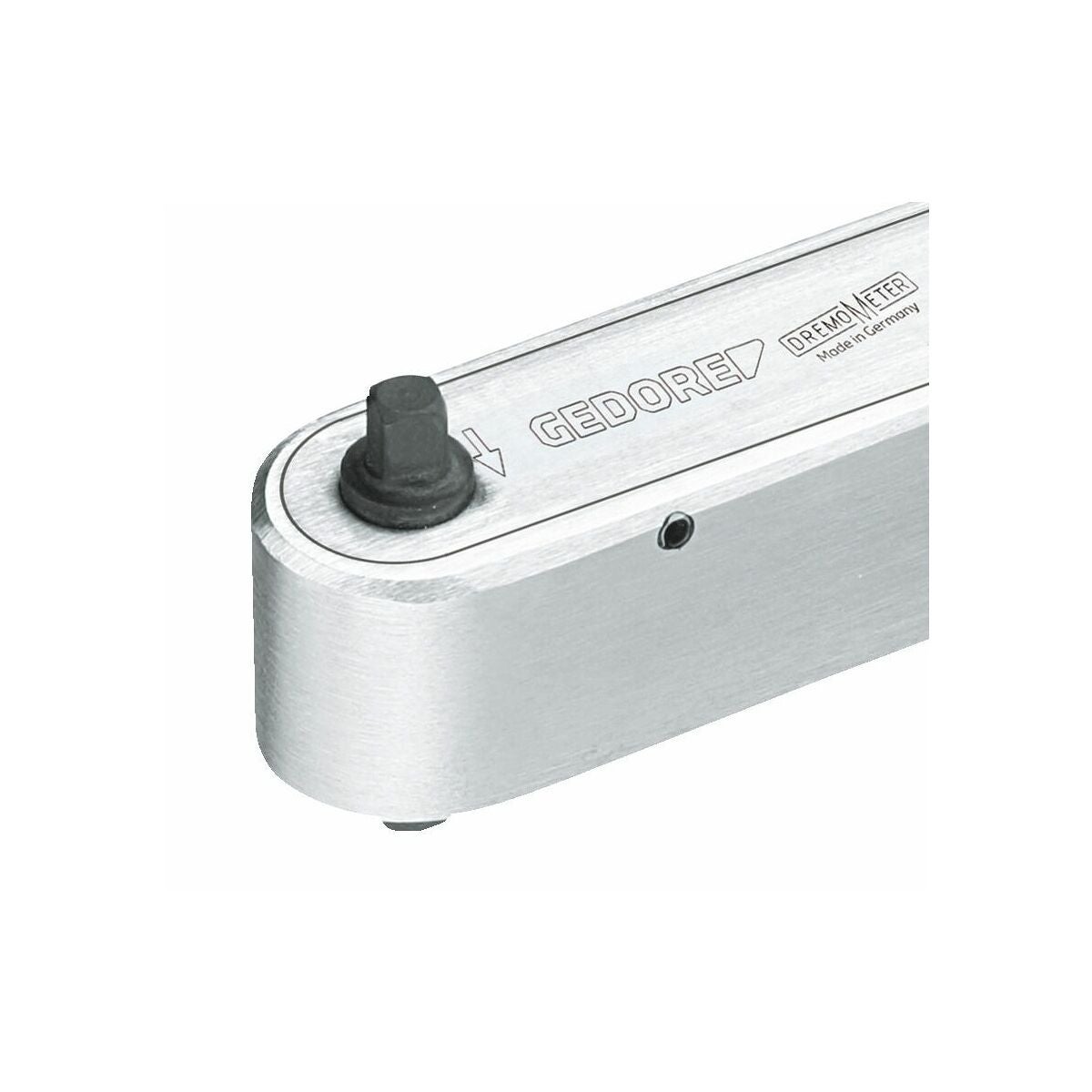

Kiinteä neliökiinnitys (ei räikkää).

Leikkuuarvot
Piirustuksen ja kaavan selitys:

L₁ = vipupituus ilman liitostyökalua
l₂ = momenttiavaimen säädetty liitosmitta
l₃ = vipupituus sisältäen tehdaskalibroinnin liitosmitan
L₄ = liitostyökalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Asetetussa arvossa momenttiavain antaa "signaalin" (kuultavan ja tuntuvan), ja sen jälkeen avain on heti valmis jatkotyöhön.
Halutun vääntömomentin asetus tapahtuu kahvan päähän integroidulla, katoamattomalla ulosvedettävällä tappiavainella. Asetettu vääntömomentti on helppo lukea asteikolta. Asetettu arvo ei voi muuttua vahingossa työn aikana.

Käyttötiedot
Keskisuurille ja suurille sarjoille.

Huomautus
Vääntömomentin taattu mittaustarkkuus pätee vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Mittayksiköt: Nm, lbfin.

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Käytännöllinen ja tukeva rakenne, alhainen paino. Kaikki kuormitukselle alttiit osat ovat korkealaatuista terästä.
Kiinteä neliökiinnitys (ei räikkää).

Leikkaus-/mitoitustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibroinnin pistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Asetetussa arvossa momenttiavain antaa "signaalin" (kuultavan ja tuntuvan), ja sen jälkeen avain on heti valmis jatkotyöhön.
Halutun vääntömomentin asetus tehdään häviämättömällä, ulosvedettävällä tappiavainlla, joka on integroitu kahvan päähän. Asetettu vääntömomentti on helppo lukea asteikolta. Asetettu arvo ei voi muuttua vahingossa työn aikana.

Käyttötiedot
Keskisuurille ja suurille sarjoille.

Huomautus
Taattu vääntömomentin mittaustarkkuus pätee vasta kalibroidusta momenttialueesta alkaen standardin DIN EN ISO 6789 mukaisesti.

Tekniset tiedot

Tuotetiedot
