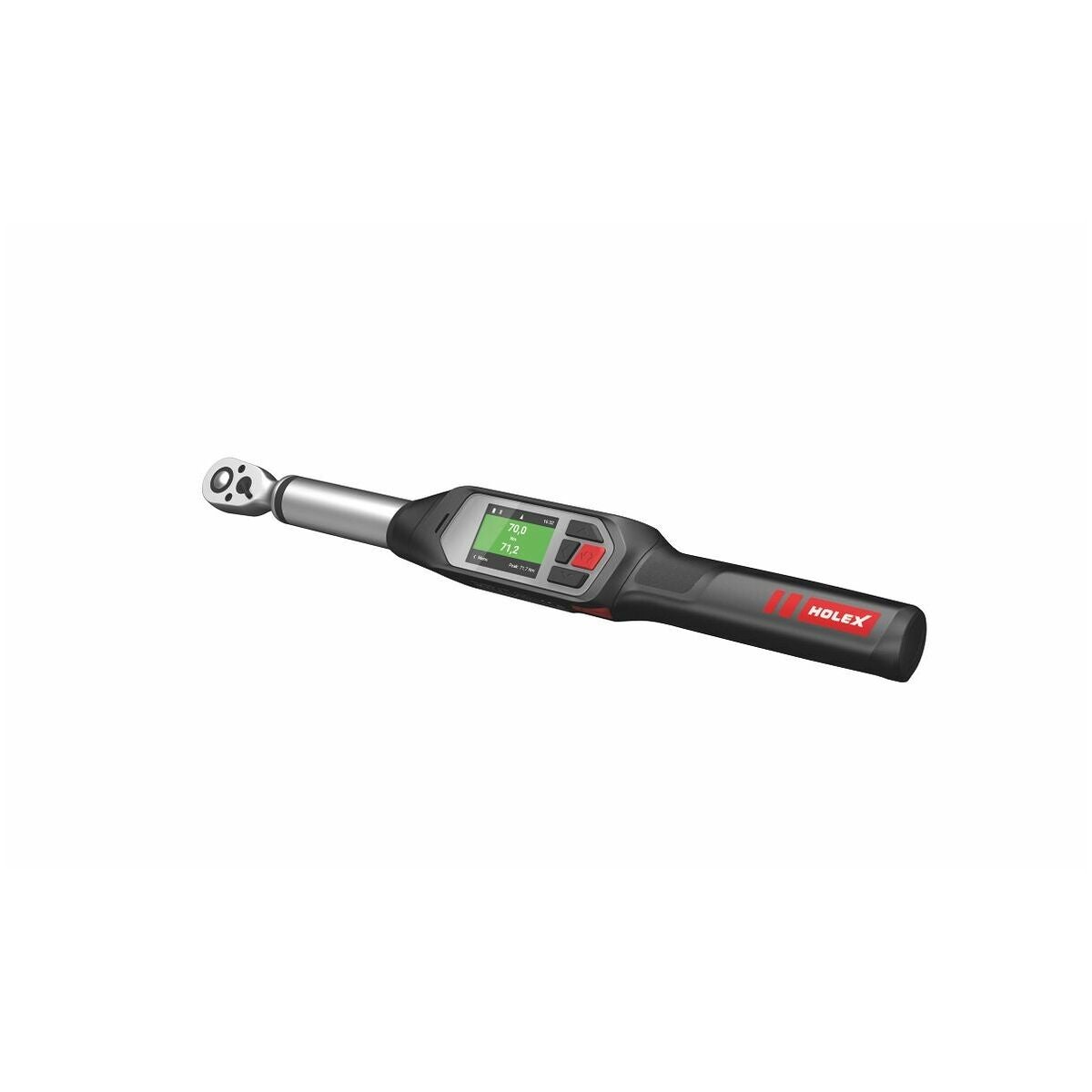

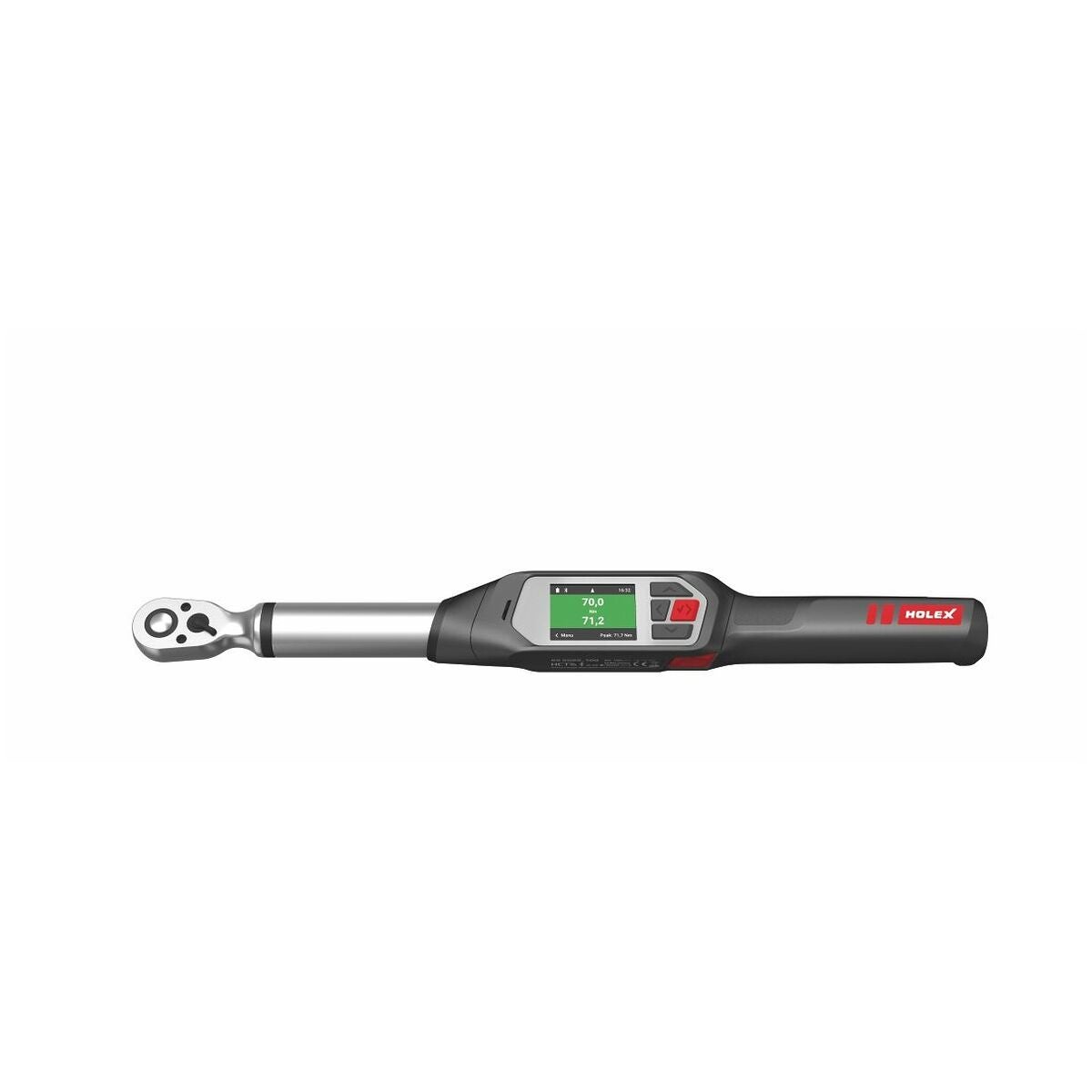

Elektroninen momenttiavain HCT

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötäpäivään ±2 %, vastapäivään ±3 %.

Rakenne

• Näyttö: Suuri, kontrastikas ja katselukulmaltaan vakaa 2 tuuman TFT-näyttö. Paristoilmaisimella.
• Kiinteä räikkäväännin vaihtovivulla.
• Näyttötila: Peak (huippuarvo) ja Track (seuranta).
• Tilat: vääntömomentin näyttö; vääntömomentin laukaisu.
• Ruuviliitostyyppi ja työvaiheet voidaan ohjelmoida helposti HCT Windows -sovelluksella.
• Mahdolliset langattomat sovellukset: HCT Windows- ja HCT Mobile -sovellukset. Testerissä on kaksisuuntainen liitäntä. Testeriä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellus: HCT Windows -sovelluksen aktivoimiseksi tarvitaan Bluetooth®-dongle nro 498999 STICK (lisenssi) sekä Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT-mobiilisovellus on saatavana maksutta iOS:lle ja Androidille.
• Dataulostulo: Bluetooth®-yhteydellä. Sovellusten kautta .csv-tiedostona tai suoraan momenttiavaimelta HID-liitännän kautta helppoa ja kätevää digitaalista dokumentointia varten.
• Radiolupa: Bluetooth®-liitännällä varustetuilla momenttiavaimilla on voimassa oleva radiotyyppihyväksyntä kaikissa EU-maissa, Sveitsissä, Norjassa sekä Turkissa ja Isossa-Britanniassa.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (pääsalasana).
• Varoitussignaalit ovat haptisia (värinä), optisia (värin muutos näytössä) ja akustisia (summeri). Ennakkovaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan kytkeä pois päältä haluttaessa.
• Helppo jatkopituuden syöttö: Jos käytetään jatkovarsia, uusi arvo (lisäjatkopituus) on syötettävä. Aikaa vievä laskeminen kaavoilla jää pois.
• Suojausluokka IP40
• Momenttiavaimen 1K-kahva tarjoaa hyvän ergonomian ja korkean voimansiirron.
• Kestää öljyjä, rasvaa, polttoaineita, jarrunesteitä ja hydrauliöljyä.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: palautus tehdasasetuksiin on mahdollista.
• Avaimen aika ja päivämäärä päivittyvät automaattisesti sovellukseen yhdistettäessä.
• Ohjelmistoversion näyttö sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormitusten lukumäärän mukaan.
• Laskuritoiminto: Kuormituslaskuri voidaan valinnaisesti näyttää näytöllä. Arvo voidaan nollata milloin tahansa.
• Viimeisin mittaus: Viimeksi suoritettu mittaus voidaan hakea helposti ja nopeasti päävalikosta.
• Premium-toiminto: Vääntökulmamittaus voidaan tarvittaessa kytkeä käyttöön yksilöllisesti lisälisenssinä GO DIGITAL STORE -palvelumme kautta. Katso lisää http://ho7.eu./holex-hct.

Mittayksikkö: Nm, lbfft, lbfin.

Leikkuutiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimelle asetettu jatkopituus
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointijatkopituus
L₄ = pistotyökalun jatkopituus
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
Päivitä HCT-momenttiavaintesi sovellus- ja Bluetooth®-laiteohjelmisto, jotta voit hyödyntää edut täysimääräisesti! Sovelluslaiteohjelmisto alkaen 1.1.10, Bluetooth®-laiteohjelmisto alkaen 1.3.6.

HCT (Hoffmann Group Connected Tools)
Bluetooth®-yhteydellä tapahtuvan langattoman siirron edut:

• Helppo tiedonsiirto: Yhdellä painalluksella mittaustulos siirretään suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeesi – dongleja ei tarvita.
• Liikkumisvapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumaton: Mittaukset voidaan suorittaa suoraan koneella ja välittää langattomasti sovellukseesi.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan yhdistää.

Toimitussisältö
1 tavanomainen litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liittimen kautta). Sisältää tukevan muovikotelon.

Huomautus
Sopivat varakennot löytyvät numerolla 081574 koko 3500. Neljän akun laturi on saatavana valinnaisesti numerolla 081590 koko 4ULTRA.
Käyttötarkoitus
Käyttötarkoitus

• Ruuvien tai muttereiden hallittuun kiristämiseen ja avaamiseen.
• Vasen- ja oikeakätiseen kiristykseen.
• Teollisuuskäyttöön.
• Anna laitteen seistä vähintään 30 minuuttia, jotta se mukautuu huonelämpötilaan.
• Käytä työkalua vain, kun seisot tukevasti ja sinulla on riittävästi liikkumatilaa.
• Pidä kahva puhtaana. Puhdista likaantuessa ja ennen käyttöä.
• Tarkista ennen käyttöä, että työkalu on teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Käytä sitä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Älä käytä sitä putoamisen tai törmäyksen jälkeen ennen täydellistä tarkastusta ja kalibrointia.
• Kalibroi ja säädä säännöllisesti.
• Peitä aina käyttämättömät liitännät.

Sopimaton käyttö

• Vältä värinää, nykiviä liikkeitä, tärinää ja iskuja.
• Älä ylitä momenttiavaimen, hylsyn, kiinteän vaihtoräikkävääntimen tai ruuviliitoksen suurinta vääntömomenttia.
• Älä käytä työkalua iskutyökaluna äläkä heitä sitä.
• Avaa kotelo vain paristokotelon kannesta pariston vaihtoa varten.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä tee omia muutostöitä.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Tarkkuus
Vääntömomentti: myötäpäivään ±2 %, vastapäivään ±3 %.

Rakenne

• Näyttö: Suuri, kontrastikas, valaistu ja katselukulmaltaan vakaa 2 tuuman TFT-näyttö. Pariston varaustilan ilmaisin.
• Kiinteä räikkäväännin vaihtovivulla.
• Näyttötila: Peak (huippuarvo) ja Track (seuranta).
• Tilat: momentin näyttö; momenttilaukaisu.
• Ruuviliitostyyppi ja työohjelmat voidaan ohjelmoida helposti HCT Windows -sovelluksella.
• Mahdolliset langattomat sovellukset: HCT Windows- ja HCT Mobile -sovellukset. Testerissä on kaksisuuntainen liitäntä. Testeriä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellus: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle nro 498999 STICK (lisenssi) ja Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT-mobiilisovellus on saatavana maksutta iOS:lle ja Androidille.
• Dataulostulo: Bluetooth®:n kautta. Sovelluksilla .csv-tiedostona tai suoraan momenttiavaimesta HID-liitännän kautta helppoa ja kätevää digitaalista dokumentointia varten.
• Radiolupa: Bluetooth®-liitännällä varustetuilla momenttiavaimilla on voimassa oleva radiotyyppihyväksyntä kaikissa EU-maissa, Sveitsissä, Norjassa sekä Turkissa ja Isossa-Britanniassa.
• Salasanasuojaus: valikon suojaus luvattomalta käytöltä (pääsalasana).
• Varoitussignaalit ovat haptiset (värinä), optiset (värinmuutos näytössä) ja akustiset (summeri). Esivaroitusajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitukset voidaan poistaa käytöstä valinnaisesti.
• Helppo pistomitan syöttö: jatkoja käytettäessä uusi arvo (lisäpistomitta) on syötettävä. Aikaa vievä laskenta kaavoilla jää pois.
• Kotelointiluokka IP40
• Momenttiavaimen 1K-kahva tarjoaa hyvän ergonomian ja suuren voimansiirron.
• Kestävä öljyjä, rasvaa, polttoaineita, jarrunesteitä ja hydrauliöljyä vastaan.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: palautus tehdasasetuksiin on mahdollista.
• Aika ja päivämäärä päivittyvät automaattisesti sovellukseen yhdistettäessä.
• Ohjelmistoversion näyttö sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormitusten lukumäärän perusteella.
• Laskuritoiminto: kuormituslaskuri voidaan valinnaisesti näyttää näytöllä. Arvo voidaan nollata milloin tahansa.
• Viimeisin mittaus: viimeisin suoritettu mittaus voidaan hakea helposti ja nopeasti päävalikosta.
• Premium-toiminto: vääntökulmamittaus voidaan tarvittaessa aktivoida erikseen lisälisenssinä GO DIGITAL STORE -kaupastamme. Lisätietoja: http://ho7.eu./holex-hct.

Mittayksikkö: Nm, lbfft, lbfin.

Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
Päivitä HCT-momenttiavaintesi sovellus- ja Bluetooth®-laiteohjelmisto, jotta voit hyödyntää edut täysimääräisesti! Sovelluslaiteohjelmisto alkaen versiosta 1.1.10, Bluetooth®-laiteohjelmisto alkaen versiosta 1.3.6.

HCT (Hoffmann Group Connected Tools)
Bluetooth®-langattoman siirron edut:

• Helppo tiedonsiirto: painikkeen painalluksella mittaustulos siirtyy suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeesi – dongleja ei tarvita.
• Liikkumisvapaus: ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumaton: mittaukset voidaan tehdä suoraan koneella ja välittää langattomasti sovellukseesi.
• Turvallinen tiedonsiirto: ei luku- tai siirtovirheitä – useita mittalaitteita voidaan yhdistää.

Toimitussisältö
1 yleisesti saatavilla oleva litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liitännän kautta). Sis. tukeva muovisalkku.

Huomautus
Sopivat vara-akut löytyvät numerolla 081574, koko 3500. 4 akun laturi saatavana lisävarusteena numerolla 081590, koko 4ULTRA.
