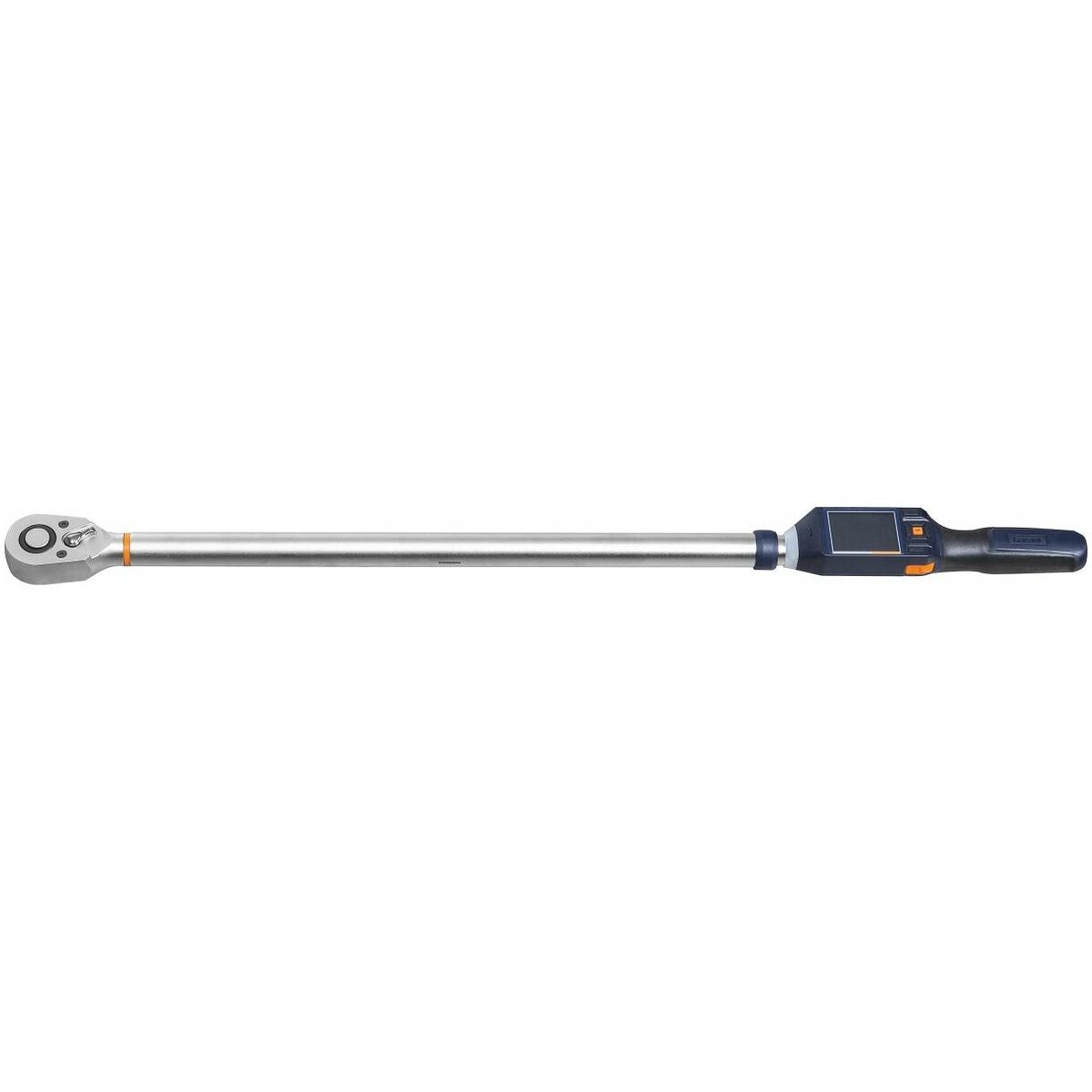

Elektroninen momenttiavain/kulmamittari HCT 500

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötäpäivään ± 2 %, vastapäivään ± 3 %.
Kääntökulma: ± 1° mittausalueelle 100° asti, ± 1 % mittausalueelle alkaen 100°.

Rakenne

• Näyttö: Suuri, korkean kontrastin, kirkas ja katselukulmaltaan vakaa 2,8 tuuman TFT-näyttö kaksoisasteikolla. Akun ja muistin symbolit. Vääntömomentti ja kääntökulma näkyvät samanaikaisesti.
• Näyttötila: Peak (huippuarvo) ja Track (seuranta).
• Tilat: momenttia osoittava; momenttilaukaisu; kulmalaukaisu; momenttilaukaisu kulmavalvonnalla; kulmalaukaisu momenttivalvonnalla. Enintään 100 yksittäistä kiristystapausta voidaan ohjelmoida. Toistuvat kiristystapaukset voidaan koota kiristyssekvenssiksi (enintään 10 sekvenssiä, kussakin enintään 10 kiristystapausta). Kiristystapaukset ja sekvenssit voidaan ohjelmoida sekä suoraan avaimessa että kätevästi sovelluksen avulla.
• Mahdolliset langattomat sovellukset: HCT Windows- ja HCT Mobile -sovellukset. Koestusyksikössä on kaksisuuntainen liitäntä, mutta sitä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle 498999 STICK (lisenssi) sekä Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT Mobile -sovellus on saatavilla ilmaiseksi iOS:lle ja Androidille.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärän ja ajan). Tallennus avaimeen voidaan poistaa käytöstä manuaalisesti, jos yhteys päätelaitteeseen HID:n kautta on muodostettu.
• Dataulostulo: Mahdollinen Bluetooth®in tai USB-C:n kautta. Bluetooth®in kautta: sovelluksen kautta .csv-tiedostona tai suoraan momenttiavaimesta HID-liitännän kautta helppoa ja kätevää digitaalista dokumentointia varten. USB-C-liitännän kautta: tiedot voidaan viedä .csv-tiedostona.
• Radiolupa: Bluetooth®-liitännällä varustetulla momenttiavaimella on voimassa oleva hyväksyntä langattomaan käyttöön, joka on voimassa kaikissa EU-maissa sekä Sveitsissä, Norjassa, Turkissa, Isossa-Britanniassa, USA:ssa ja Meksikossa.
• Salasanalla suojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (pääsalasana) sekä varmistamaan kiristystapaukset ja sekvenssit. Lisäksi voidaan asettaa, että työn jatkaminen virheellisen kiristyksen jälkeen on mahdollista vain salasanan syöttämisen jälkeen.
• Varoitussignaalit ovat haptisia (tärinä), optisia (värin vaihtuminen näytössä, 360° LED-rengas "liikennevalotoiminnolla", näkyy hyvin kaikista suunnista) ja akustisia (summeri). Esivaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitukset voidaan poistaa käytöstä haluttaessa.
• Helppo tehollisen pituuden syöttö: Työkaluille, joiden tehollinen pituus on muuttunut, tarvitsee syöttää vain uusi arvo. Vaivalloinen kaavojen mukainen uudelleenlaskenta jää pois.
• Kotelointiluokka IP40.
• 2K-kahva momentti-/kulma-avaimessa tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestää öljyjä, rasvaa, polttoaineita, jarrunesteitä ja hydrauliöljyä.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetus: Palautus tehdasasetuksiin on mahdollista.
• Aika ja päivämäärä avaimessa päivittyvät automaattisesti, kun yhteys sovellukseen muodostetaan.
• Näyttö ohjelmistoversiosta sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormitusten lukumäärän jälkeen.

Mittayksikkö: Nm, lbfft, lbfin.

Piirustustiedot
Selitys piirrokseen ja kaavaan:

L₁ = varren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty tehollinen pituus
l₃ = varren pituus mukaan lukien tehdasasennettu kalibroinnin tehollinen pituus
L₄ = pistotyökalun tehollinen pituus
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
HCT - Hoffmann Connected Tools
Bluetooth-langatonta tiedonsiirtoa koskevat edut:

• Helppo tiedonsiirto: Napin painalluksella mittaustulos siirtyy suoraan PC-sovellukseen (esim. Excel tai Word) tai älypuhelimeen – dongleja ei tarvita.
• Liikkumisvapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikkariippumattomuus: Mittaukset voidaan tehdä suoraan koneella ja välittää langattomasti sovellukseen.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan yhdistää.

Toimitussisältö
USB-C-datakaapeli, käännettävä räikkä ulostyöntimellä (koko 12–340: pistoraikkä, koko 500 ja 850: kiinteästi asennettu räikkäavain), 1 kaupallinen litiumioniakku tyyppi 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liittimen kautta). Sisältää tukevan muovilaukun.

Huomautus
Sopivia vara-akkuja on saatavana numerolla 081574 koko 3500. 4 akun laturi on saatavana lisävarusteena numerolla: 081590 koko 4ULTRA. Kiinnike pidikettä varten tai momenttiavaimen ripustamiseen on saatavana numerolla 655039 koko 1.
Rakenne
kiinteästi asennetulla vaihtoräikällä.

Käyttötarkoitus
Käyttötarkoitus

• Ruuveja tai muttereita varten, niiden hallittuun kiristämiseen ja avaamiseen.
• Vasen- ja oikeakätiseen kiristykseen.
• Noudata käytetyn pistotyökalun tai jatkon tehollista pituutta ja säädä sitä tarvittaessa.
• Teollisuuskäyttöön.
• Anna laitteen seistä vähintään 30 minuuttia, jotta se mukautuu huoneenlämpötilaan.
• Käytä työkalua vain, jos seisot tukevasti ja sinulla on riittävästi liikkumatilaa.
• Pidä kahva puhtaana.
• Puhdista likaantuessa ja ennen käyttöä.
• Tarkista ennen käyttöä, että työkalu on teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Käytä sitä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Älä käytä sitä putoamisen tai törmäyksen jälkeen ennen täydellistä tarkastusta ja kalibrointia.
• Käytä sitä vain yhdessä sellaisten pistotyökalujen kanssa, joiden muoto ja rakenne tekevät niistä sopivia.
• Kalibroi ja säädä se säännöllisesti.
• Peitä aina käyttämättömät liittimet.

Sopimaton käyttö

• Vältä tärinää, nykiviä liikkeitä, ravistelua ja iskuja.
• Älä ylitä momenttiavaimen, hylsyavaimen hylsyn, pistotyökalun tai ruuviliitoksen enimmäisvääntömomenttia.
• Älä käytä työkalua lyömätyökaluna äläkä heitä sitä.
• Avaa kotelo vain akkukannen kohdalta akkua vaihdettaessa.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä tee omavaltaisia muutostöitä tai muutoksia.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaan.

Tarkkuus
Vääntömomentti: myötäpäivään ±2%, vastapäivään ±3%.
Kääntökulma: ±1° mittausalueelle 100° asti, ±1 % mittausalueelle 100°:sta alkaen.

Rakenne

• Näyttö: Suuri, kontrastikas, kirkas ja katselukulmaltaan vakaa 2,8 tuuman TFT-näyttö kaksoisasteikolla. Akku- ja muistisymbolilla. Vääntömomentti ja kääntökulma näkyvät samanaikaisesti.
• Näyttötila: Peak (huippuarvo) ja Track (seuranta).
• Tilat: vääntömomenttia näyttävä; vääntömomenttia laukaiseva; kääntökulmaa laukaiseva; vääntömomenttia laukaiseva kääntökulman valvonnalla; kääntökulmaa laukaiseva vääntömomentin valvonnalla. Jopa 100 yksittäistä kiristystapausta voidaan ohjelmoida. Toistuvat kiristystapaukset voidaan yhdistää etenemissuunnitelmaksi (enintään 10 etenemissuunnitelmaa, joissa kussakin enintään 10 kiristystapausta). Kiristystapaukset ja etenemissuunnitelmat voidaan ohjelmoida sekä suoraan avaimessa että kätevästi sovelluksen avulla.
• Mahdolliset langattomat sovellukset: HCT Windows ja HCT Mobile -sovellukset. Tarkastuslaitteessa on kaksisuuntainen liitäntä, mutta sitä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle 498999 STICK (lisenssi) ja Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT Mobile -sovellus on saatavana ilmaiseksi iOS:lle ja Androidille.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja kellonaika). Tallennus avaimessa voidaan poistaa manuaalisesti käytöstä, jos yhteys päätelaitteeseen on muodostettu HID:n kautta.
• Tiedon ulostulo: Mahdollinen Bluetooth®- tai USB-C-yhteyden kautta. Bluetooth®: sovelluksen kautta .csv-tiedostona tai suoraan momenttiavaimesta HID-liitännän kautta helppoa ja kätevää digitaalista dokumentointia varten. USB-C-liitännän kautta: tiedot voidaan viedä .csv-tiedostona.
• Radiolupa: Bluetooth®-liitännällä varustetulla momenttiavaimella on voimassa oleva hyväksyntä langattomaan käyttöön kaikissa EU-maissa, Sveitsissä, Norjassa, Turkissa, Isossa-Britanniassa, Yhdysvalloissa ja Meksikossa.
• Salasanasuojaus: voidaan käyttää suojaamaan valikko luvattomalta käytöltä (master-salasana) sekä suojaamaan kiristystapaukset ja etenemissuunnitelmat. Lisäksi voidaan asettaa, että työskentely virheellisen kiristyksen jälkeen on mahdollista vain salasanan syöttämisen jälkeen.
• Varoitussignaalit ovat haptisia (värinä), optisia (värinmuutos näytössä, 360° LED-rengas "liikennevalotoiminnolla", joka näkyy hyvin kaikista asennoista) ja akustisia (summeri). Ennakkovaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan poistaa käytöstä haluttaessa.
• Helppo ulottumamittasyöttö: Työkaluille, joiden ulottumamitta on muuttunut, tarvitsee syöttää vain uusi arvo. Kaavojen mukainen työläs uudelleenlaskenta jää pois.
• Kotelointiluokka IP40.
• 2K-kahva momentti-/kääntökulma-avaimessa tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestävä öljyjä, rasvaa, polttoaineita, jarrunestettä ja hydrauliöljyä vastaan.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin on mahdollista.
• Aika ja päivämäärä päivittyvät avaimessa automaattisesti sovellukseen yhdistettäessä.
• Näyttö ohjelmistoversiosta sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormituskertojen mukaan.

Yksikkö: Nm, lbfft, lbfin.

Leikkuutiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitännäistyökalua
l₂ = momenttiavaimeen asetettu ulottumamitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointiulottuman
L₄ = liitännäistyökalun ulottumamitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
HCT - Hoffmann Connected Tools
Bluetoothilla tapahtuvan langattoman siirron edut:

• Helppo tiedonsiirto: Yhdellä painalluksella mittaustulos siirtyy suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeesi – dongleja ei tarvita.
• Liikkumisvapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumaton: Mittaukset voidaan tehdä suoraan koneella ja välittää langattomasti sovellukseesi.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan verkottaa.

Toimitussisältö
USB-C-datakaapeli, käännettävä räikkä ulosheittäjällä (koko 12–340: liitäntäräikkä, koko 500 ja 850: kiinteästi asennettu räikkäavain), 1 kaupallinen litiumioniakku tyyppi 18650 3,6V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liitännän kautta). Mukana tukeva muovilaukku.

Huomautus
Sopivat vara-akut löytyvät numerolla 081574 koko 3500. Laturi 4 akulle on saatavana lisävarusteena: 081590 koko 4ULTRA. Kiinnike pidikkeelle tai momenttiavaimen ripustamiseen on saatavana numerolla 655039 koko 1.
