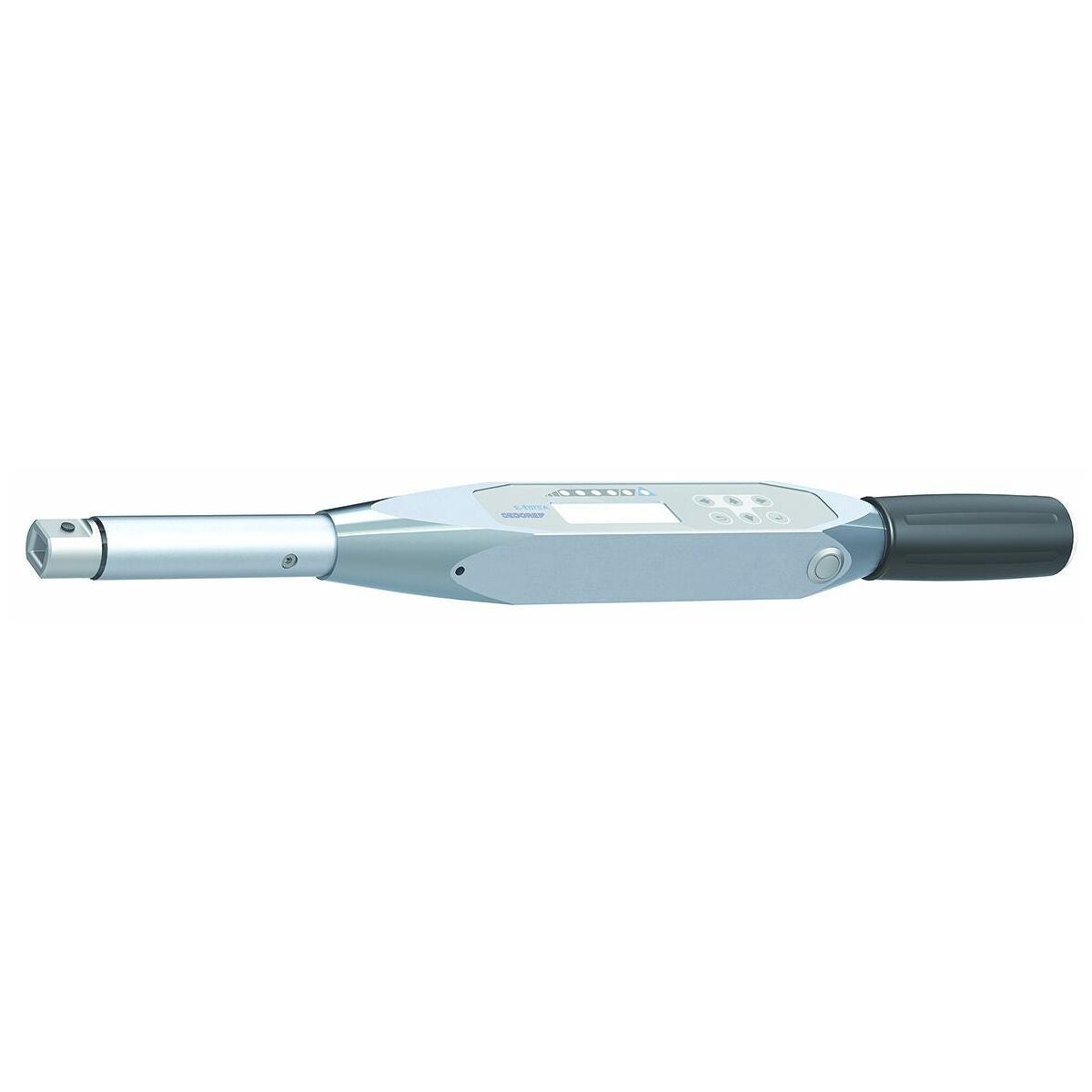

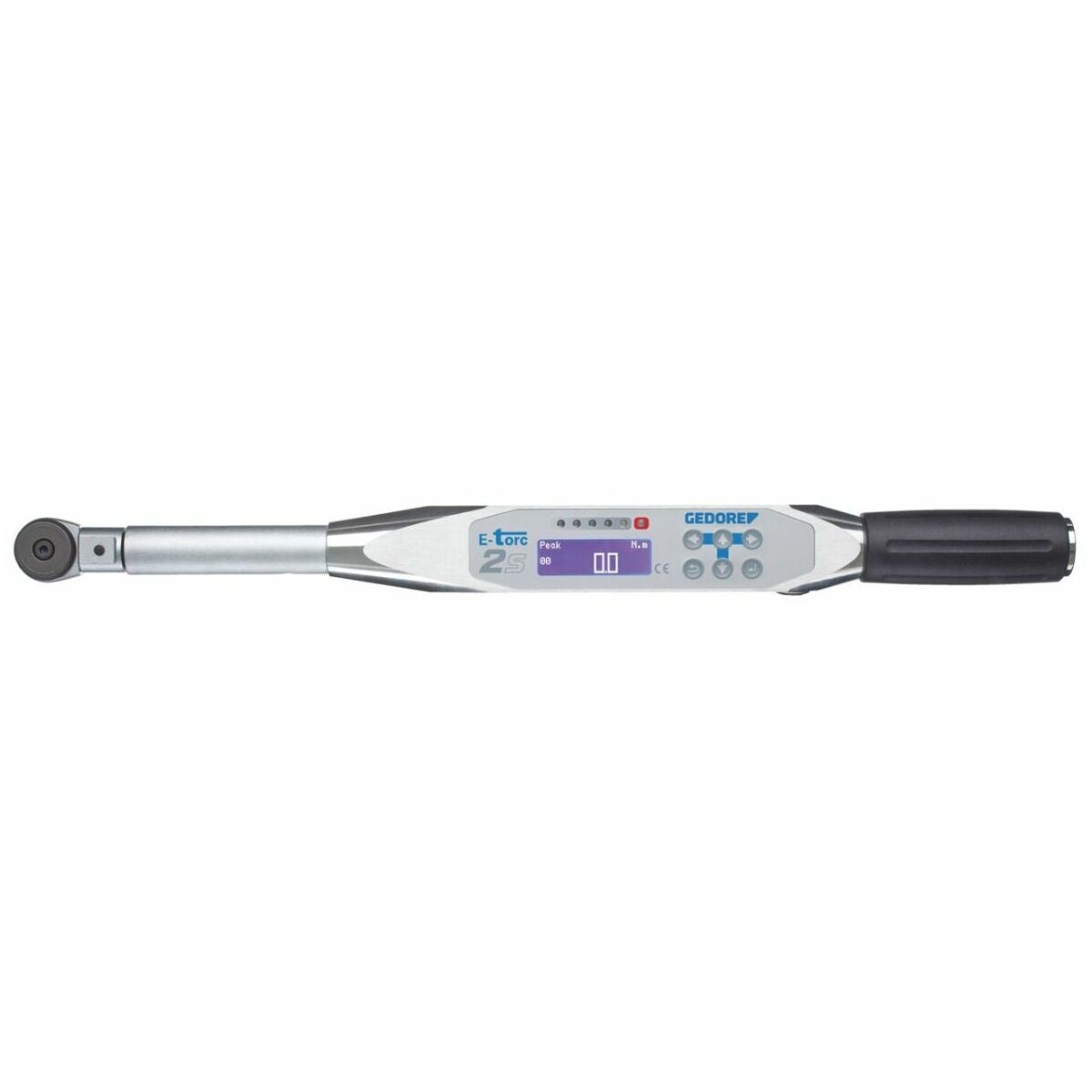

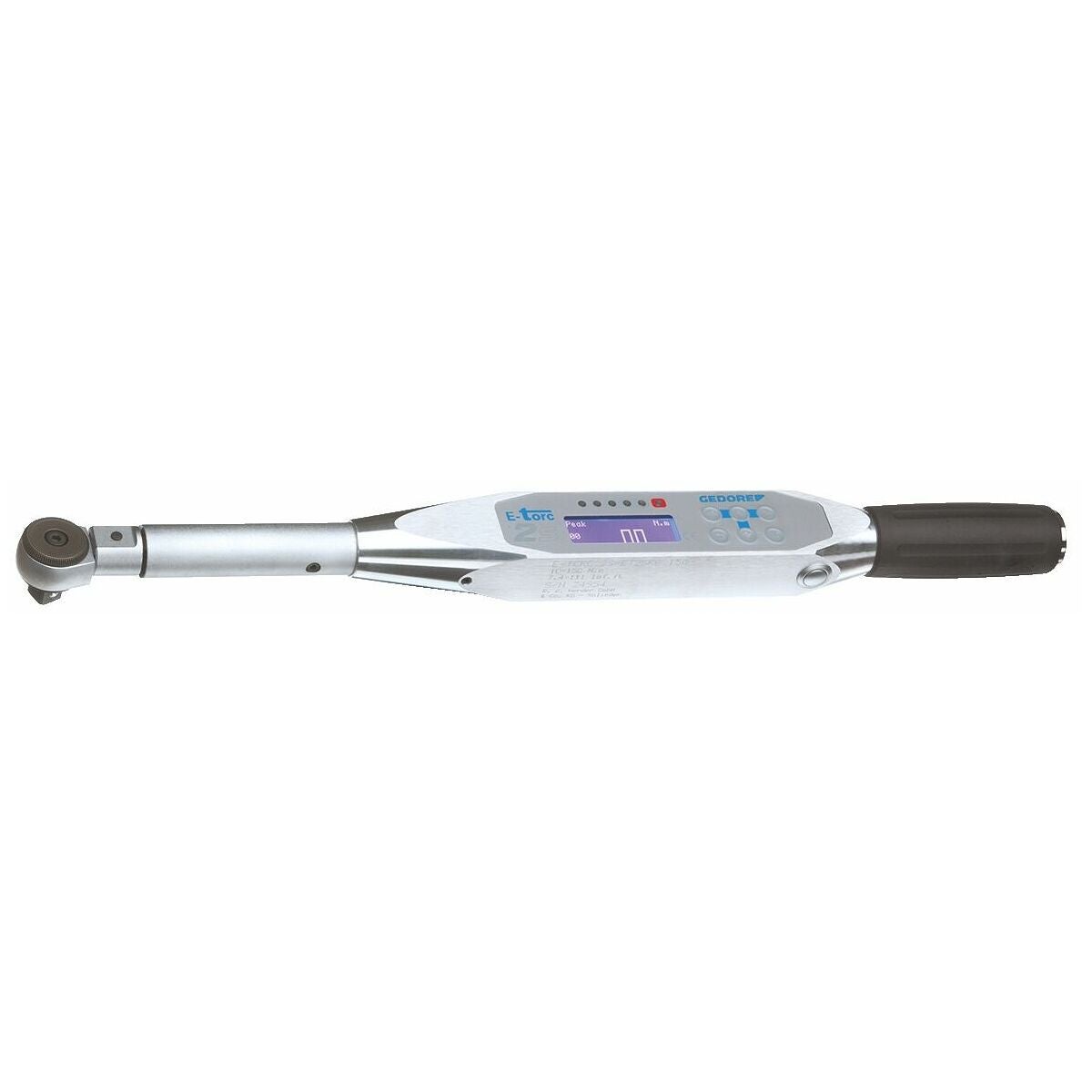

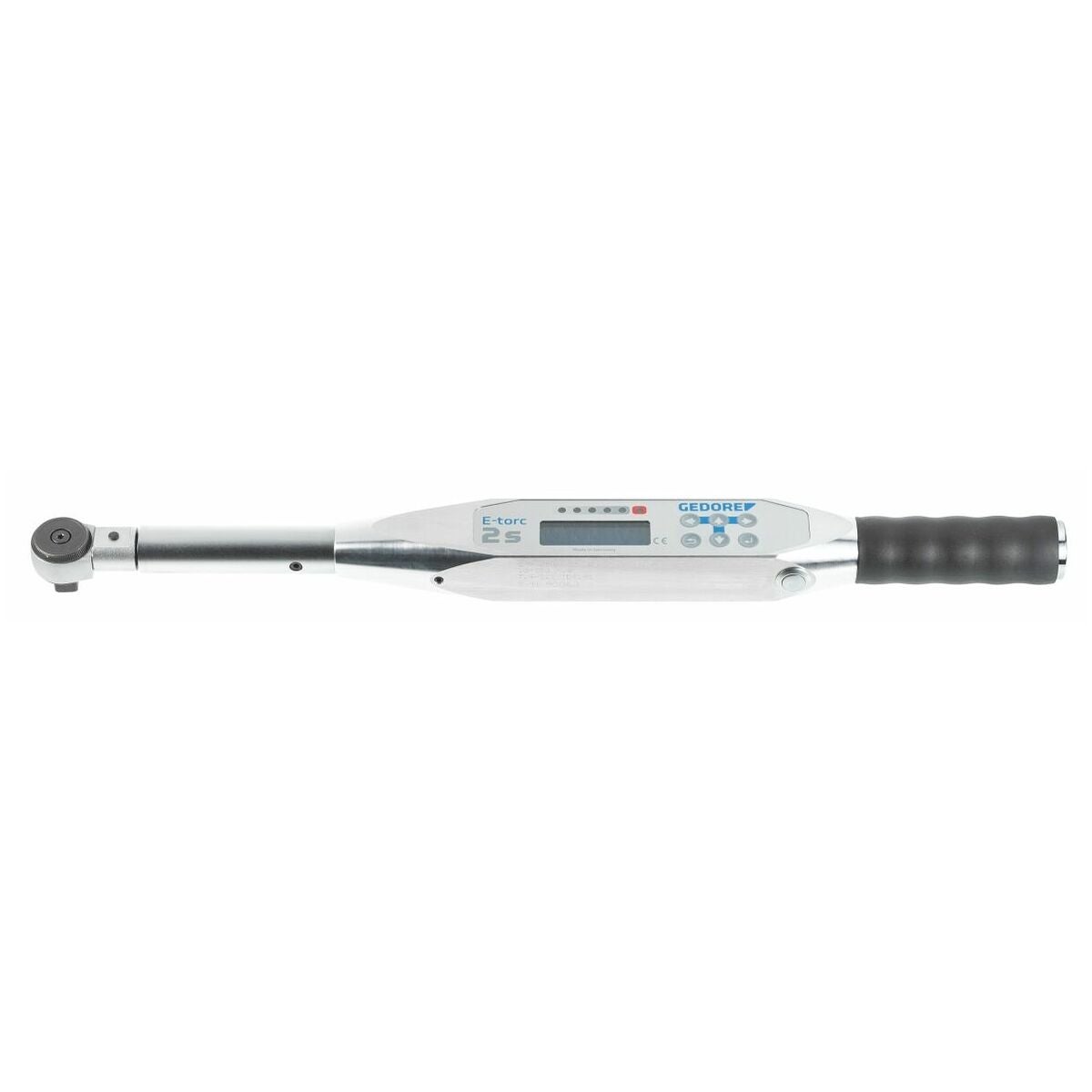

Elektroninen momenttiavain / kulmamittari E-torc II 150

Tuotekuvaus

Toimitussisältö
Sisältää räikkäpään.

Rakenne

• E-torc II vakuuttaa vankalla alumiinikotelolla ja ergonomisella kahvalla, joka mahdollistaa helpon ja turvallisen käytön myös suurilla vääntömomenteilla.
• Vääntömomentin ja kiertokulman mittaus. Vääntömomentti ja kiertokulma voidaan nähdä samanaikaisesti. Kun asetettu ruuvausparametri saavutetaan, merkinanto tapahtuu optisesti (lisänä visualisointi LED-palkilla) ja akustisesti äänimerkillä.
• Graafinen taustavalaistu LCD-näyttö.
• Tallentaa ja dokumentoi 2000 mittausarvoa.
• Tiedot siirretään momenttiavaimen ja PC-ohjelmiston (Windows® 7 alkaen) välillä RS232C-liitännän kautta (USB-sovitin sisältyy).
• Käyttötilat: Track, Peak, Preset.
• Ohjelmistolla vaihdettavissa yksiköstä Nm yksikköön lbfft.
• Ergonominen sivupainike (Reset-/Enter-painike, pikatoiminto).
• Prosessikaavio 5 ruuvausparametrille.
• Käyränäyttö ja siihen liittyvä arviointi tehdään mukana toimitettavan ohjelmiston avulla.

Mittayksiköt: Nm, lbfft.

Piirustusmitat
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman vaihtotyökalua
l₂ = momenttiavaimeen säädetty kalibrointimitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointimitan
L₄ = vaihtotyökalun kalibrointimitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Käyttötiedot
Tuotantoavain pienten sarjojen kokoonpanoon sekä laadunvarmistukseen, testauslaboratorioihin sekä ruuviliitosten tarkastukseen ja analysointiin.

Toimitussisältö

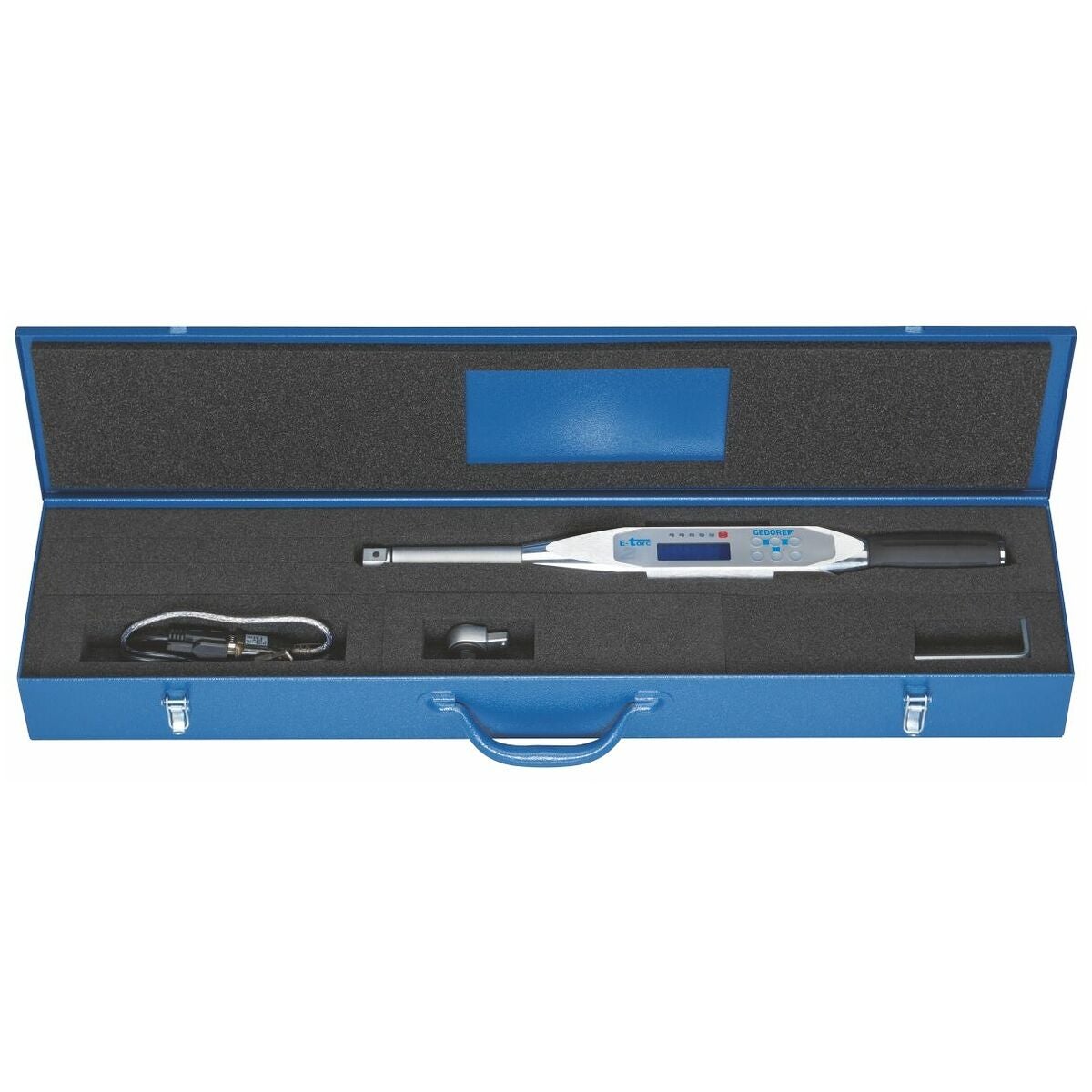

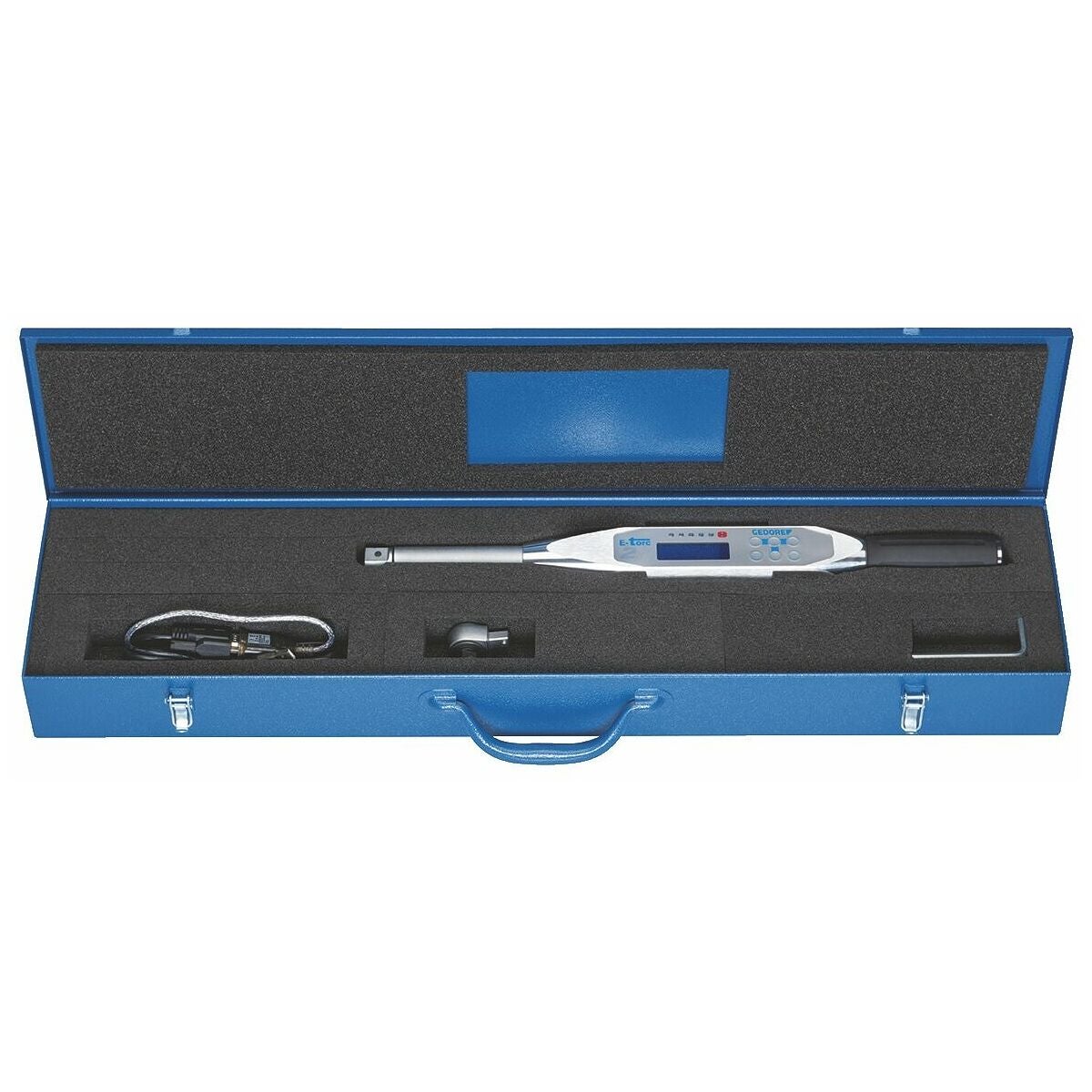

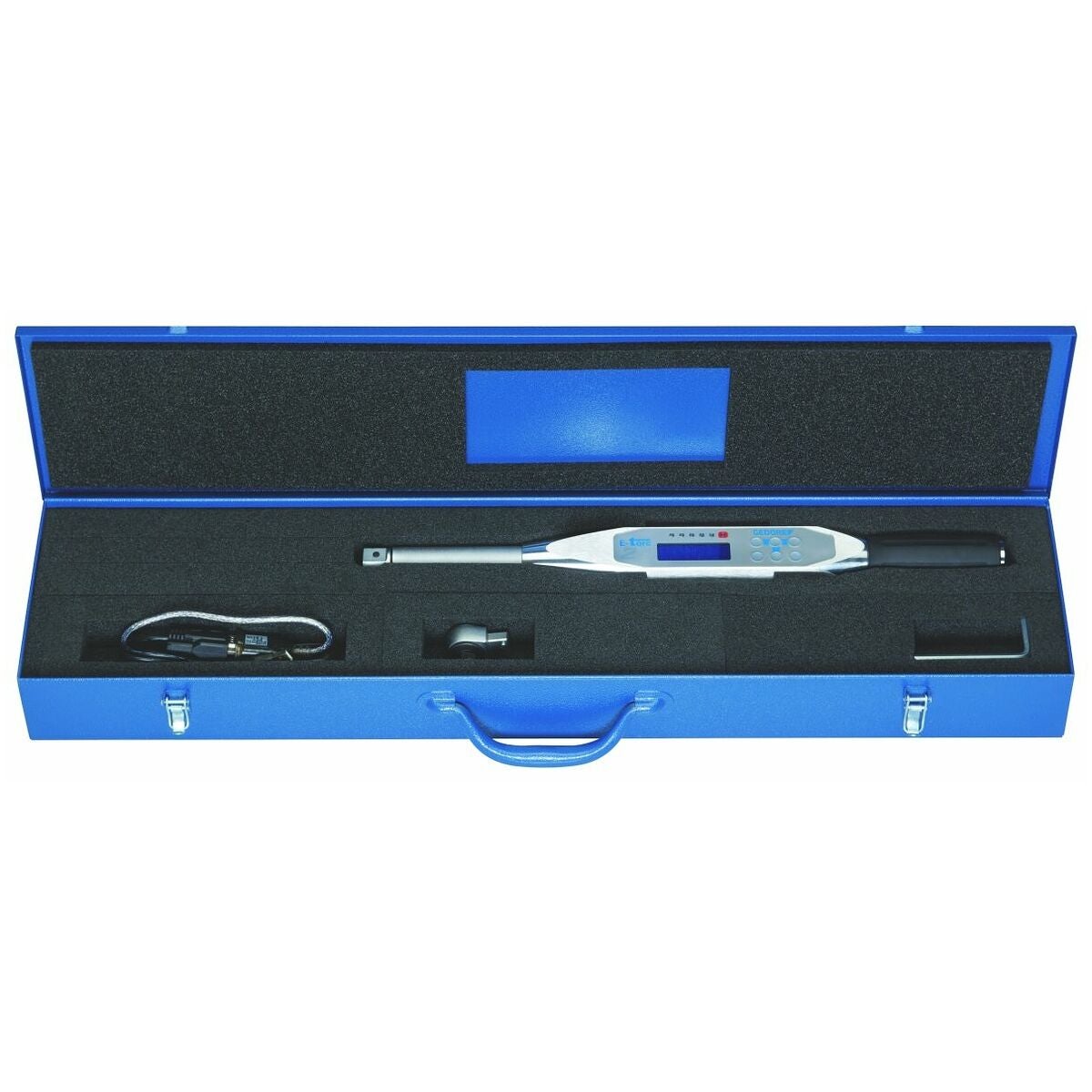

2 paristoa (AA), datakaapeli, käyttöohje, arviointi- ja käyttöohjelma, USB-sovitin, kuusiokulma-avainruuvimeisseli paristokotelon avaamiseen. Sis. tukeva peltisalkku sisäkkeellä.

Huomautus
Erikoisratkaisut (lisävaruste) ja tarvikkeet pyynnöstä.

Tekniset tiedot

Tuotetiedot
