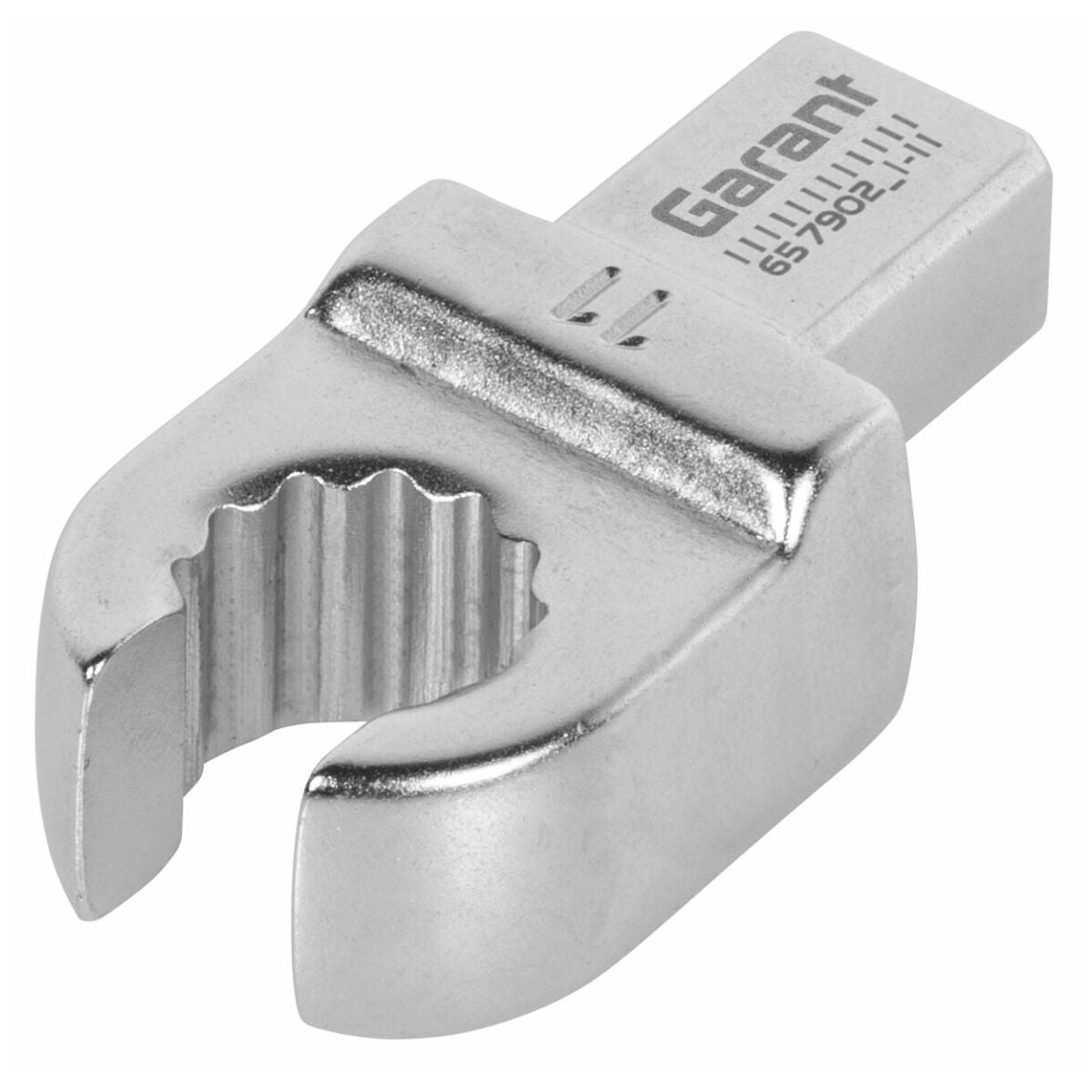

Pistotyökalu, avoin rengas 1–11 mm

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa on 4-kulmainen kiinnitys.

Rakenne
Pudotustaottu; kaikissa pistokytkennällä varustetuissa työkaluissa = suorakaiteen muotoinen varsi jousitetulla lukitustapilla. Näin taataan pistotyökaluille turvallinen ja tukeva kiinnitys momenttiavaimeen.

Leikkuuarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty mitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointimitta
L₄ = pistotyökalun mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Pistotyökalujen kuormitettavuus on rajoitettu vastaamaan avainväliä ja voi siksi olla pienempi kuin momenttiavainten kapasiteetti.
Noudata pistotyökalujen mittaa ja vertaa sitä säätötyökalun vastaavaan mittaan (katso käytetyn momenttiavaimen testauspöytäkirjaa/käyttöohjetta). Tee mittakorjaus poikkeamien yhteydessä!
