Elektroninen momentti-/kääntökulma-avain integroidulla näytöllä E-Torc Q

Tuotekuvaus

Rakenne

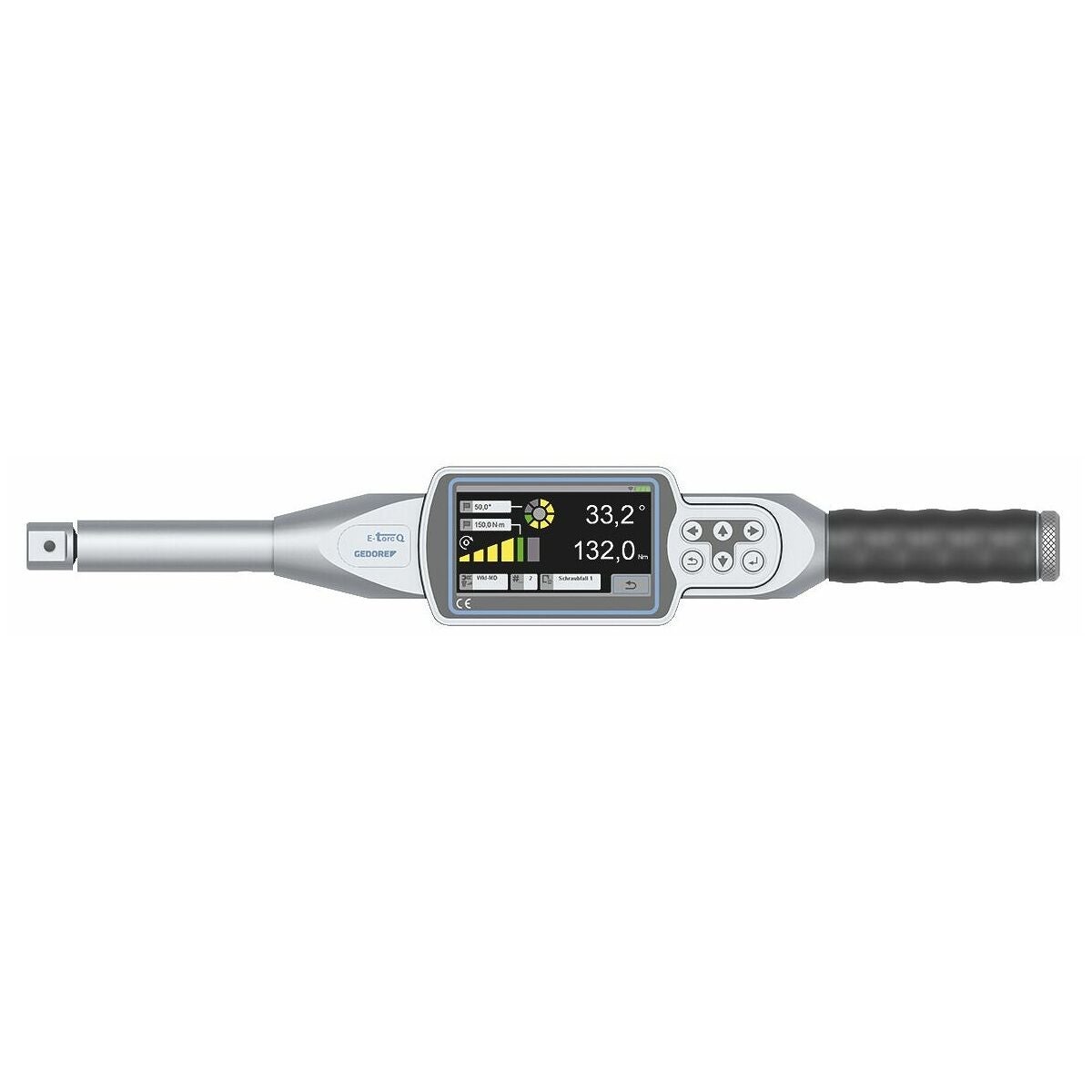

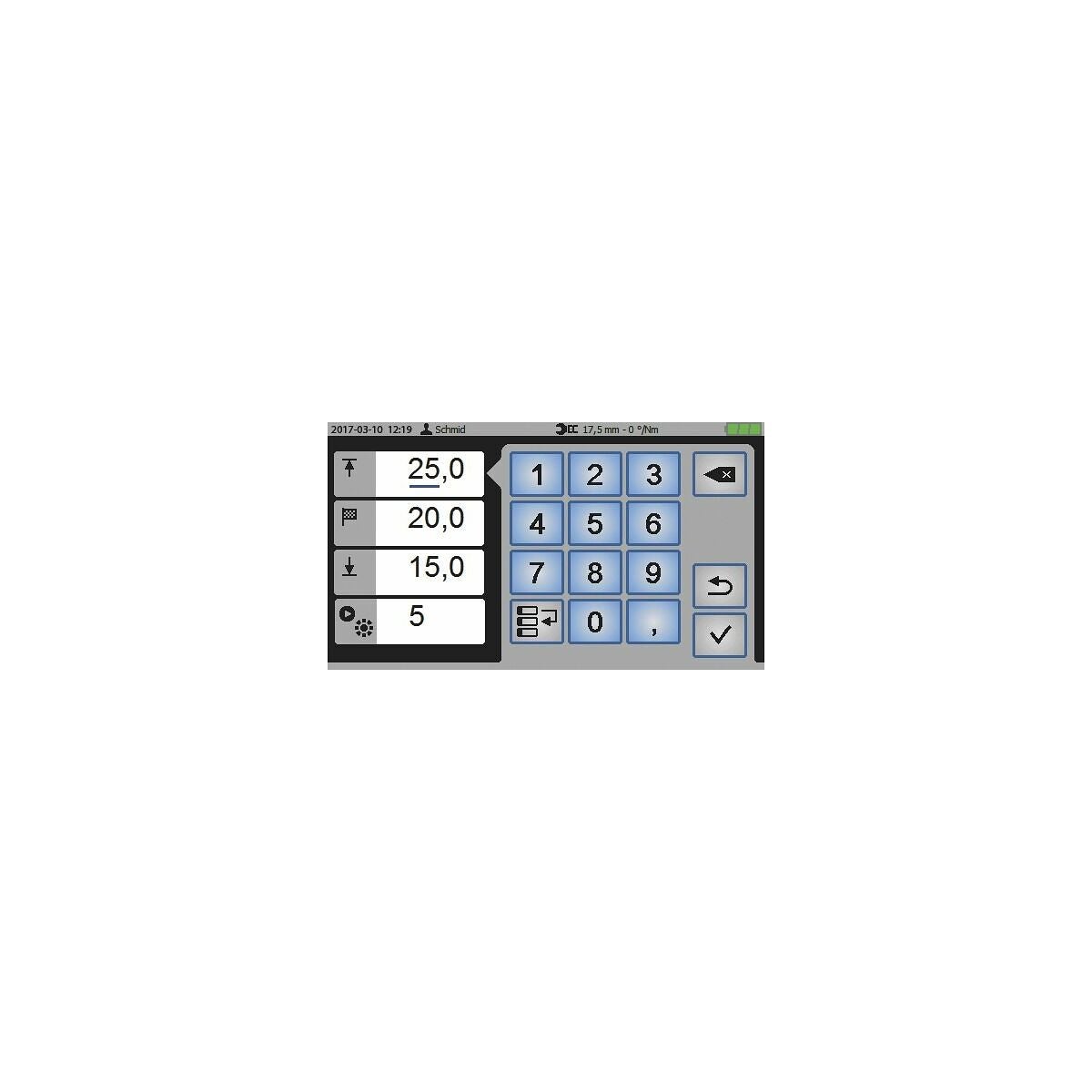

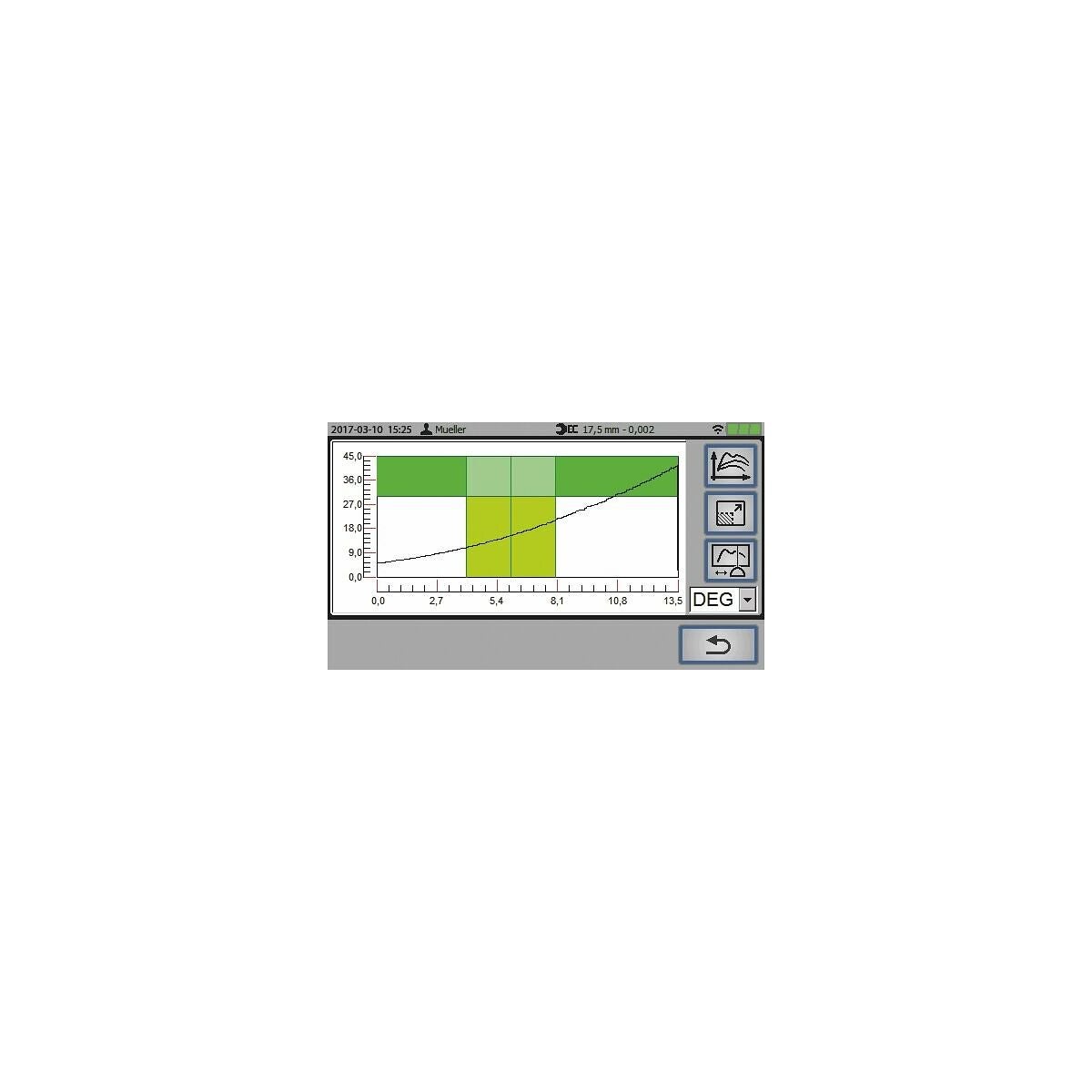

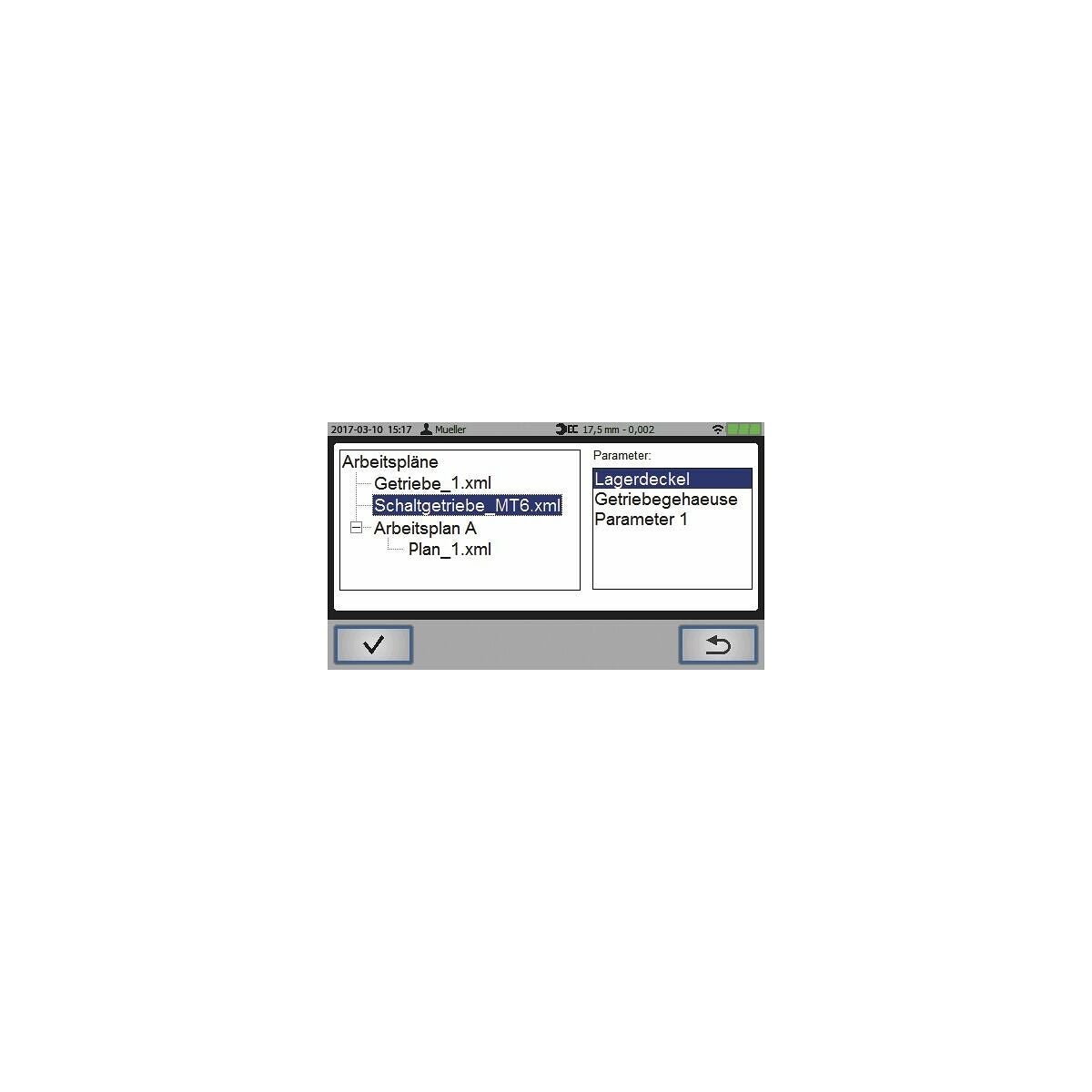

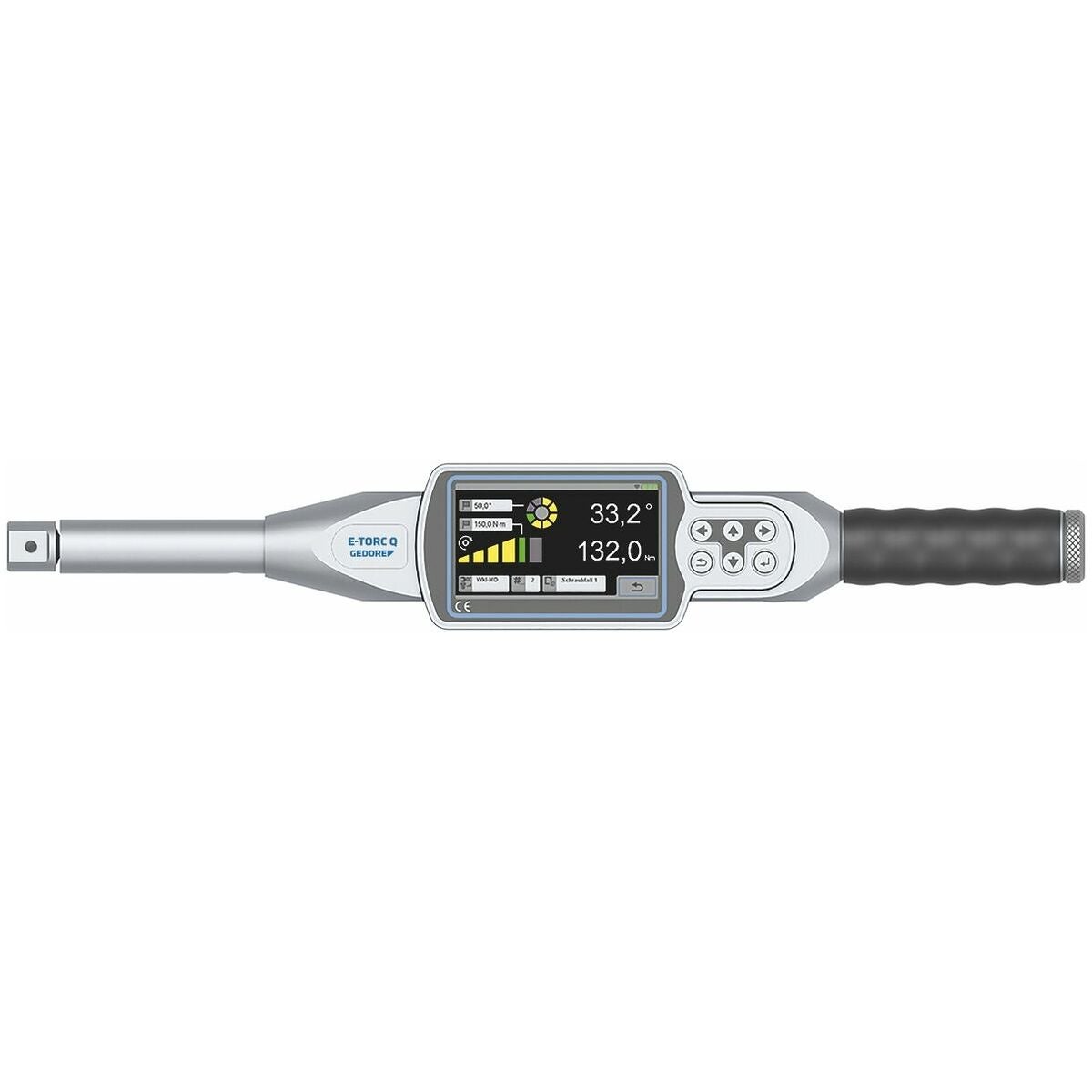

E-Torc Q / QR on tehokas elektroninen momentti-/kääntökulmamittausavain huipputason anturitekniikalla ja 4,3 tuuman TFT-näytöllä. Käyttö joko kosketustoiminnolla tai painikkeilla. Käyrien esitys ja arviointi voidaan tehdä suoraan mittalaitteessa. Parametrisarjat kuvadatan kanssa ovat mahdollisia.

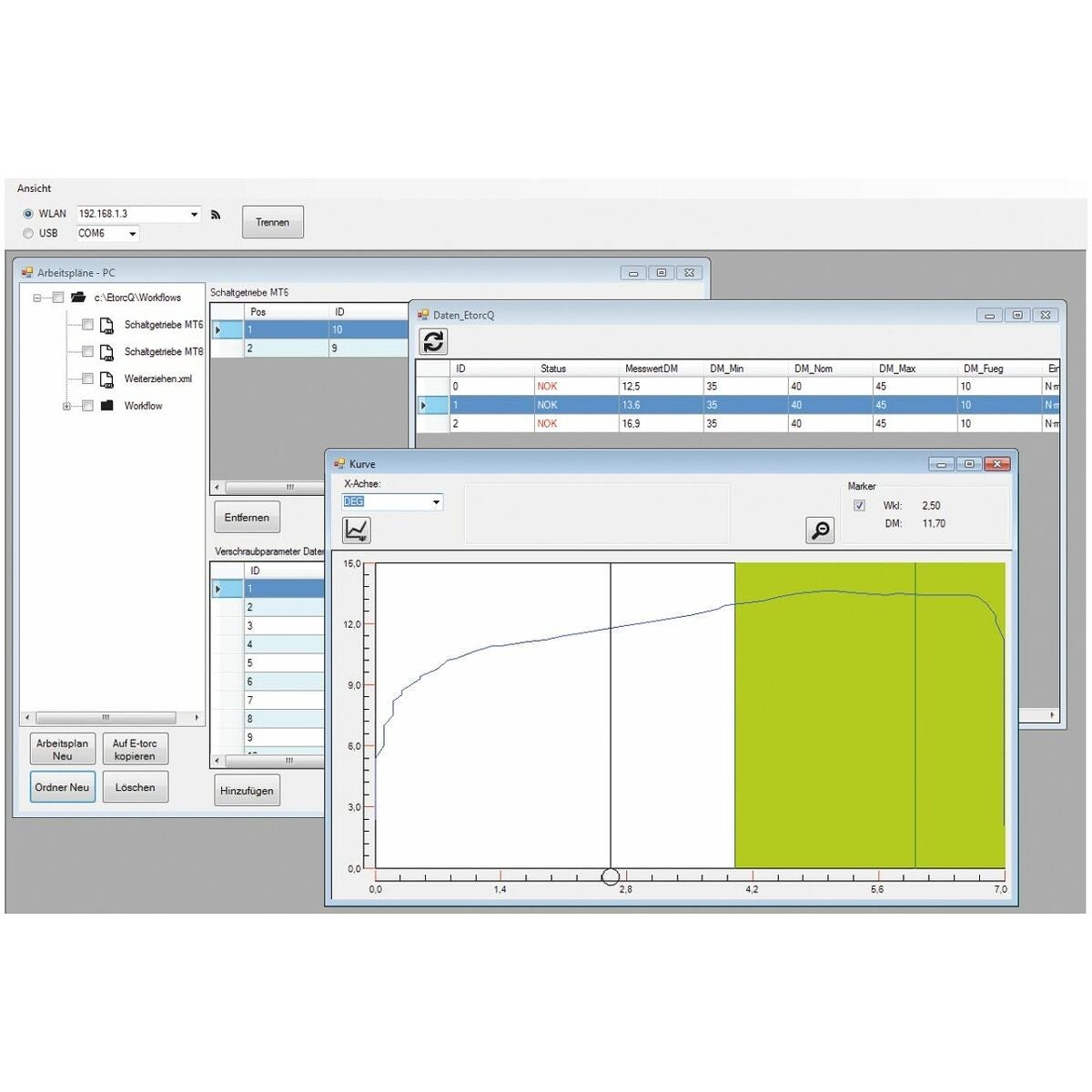

Tietoa vaihdetaan momenttiavaimen ja pöytätietokoneen käyttöjärjestelmän (Windows® 7:stä alkaen) välillä Wi-Fi:n (2,4 ja 5 GHz) tai USB Mini -portin avulla.

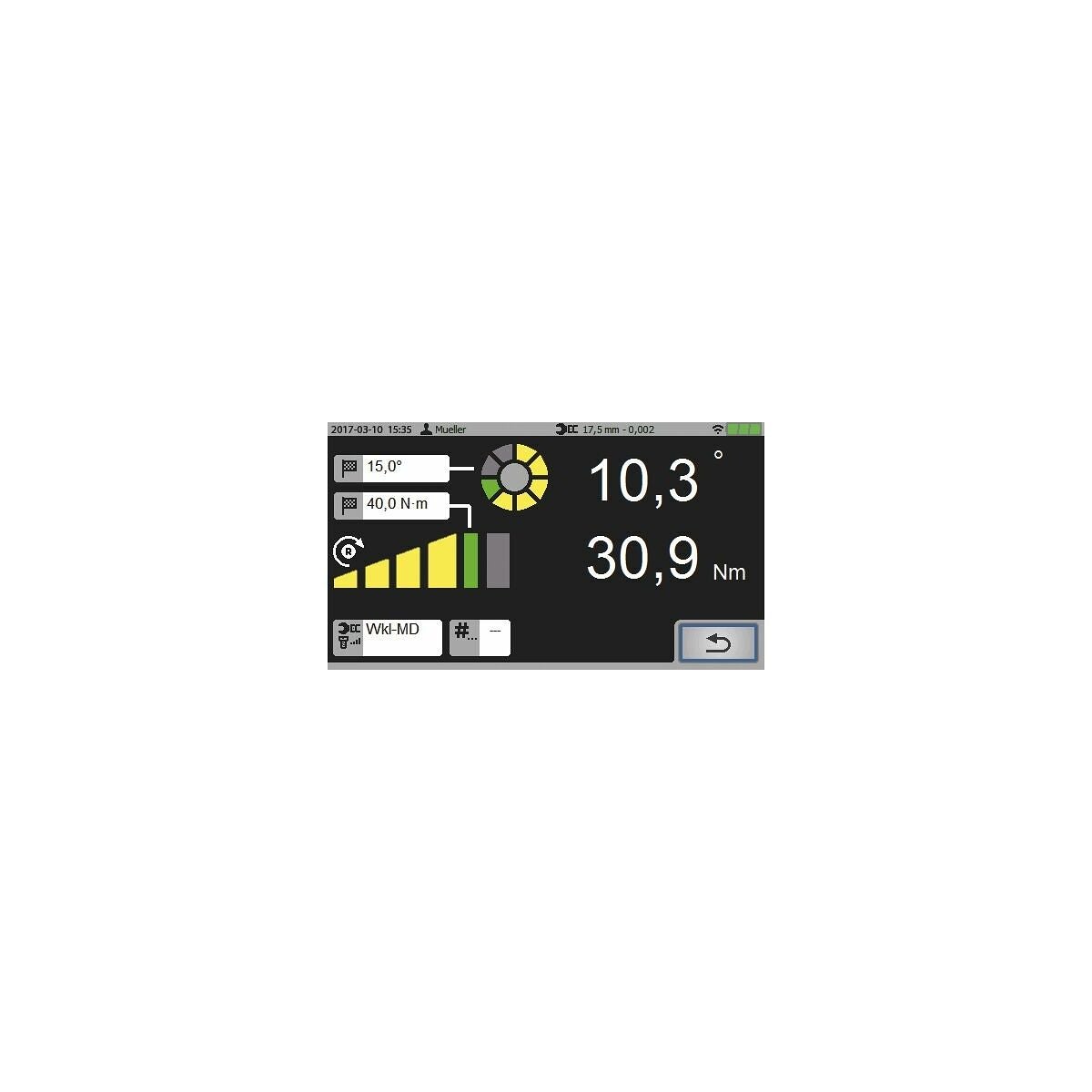

Signalisointi tapahtuu optisesti virtuaalisilla palkkeilla, akustisesti äänimerkillä ja tuntopalautteena värinällä. Kuormituslaskuri ja viimeisimmän kalibroinnin päivämäärä näkyvät valikossa.

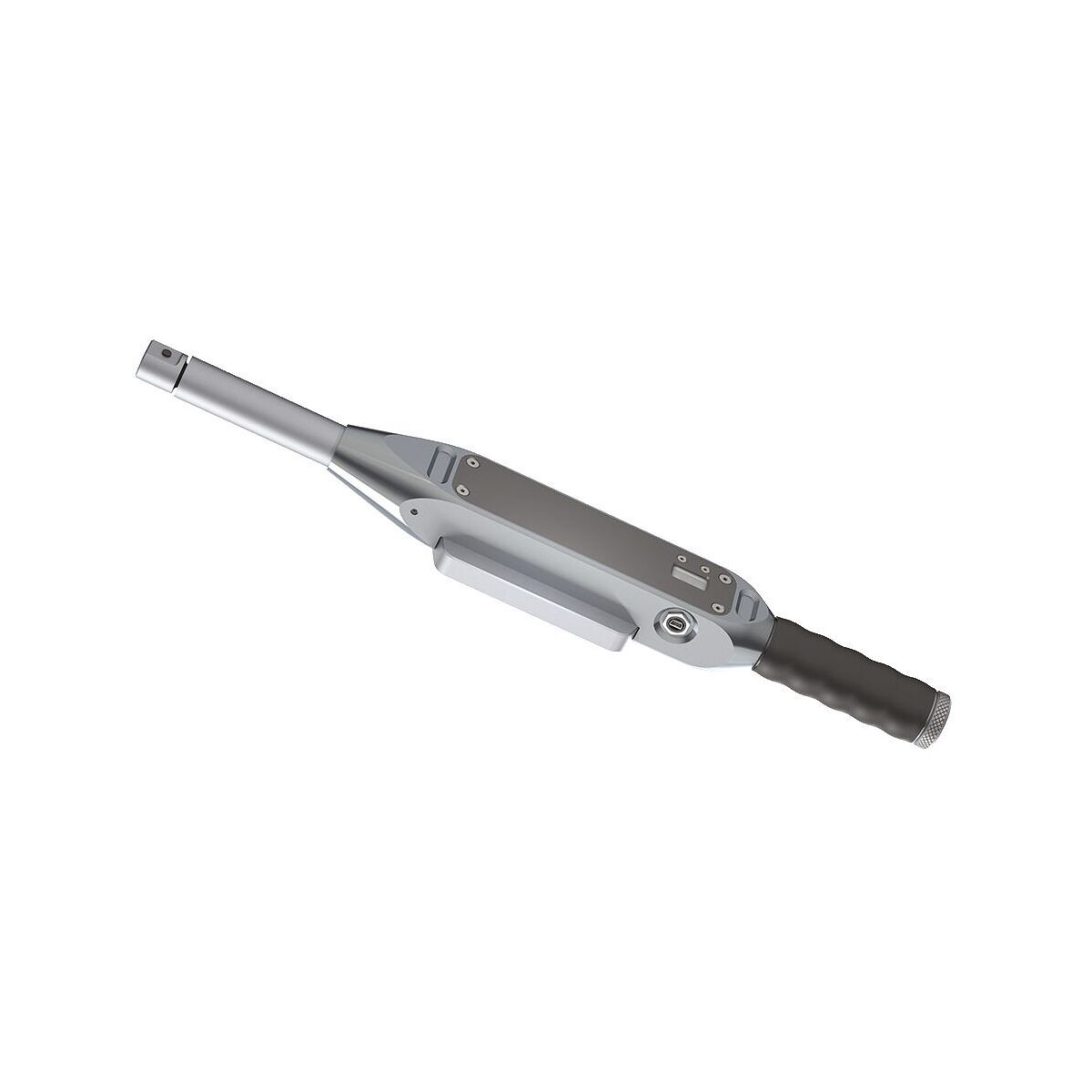

Akun pikavaihtojärjestelmä.
Mittayksiköt: Nm, lbfft.

Mittapiirustuksen tiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitintyökalua
l₂ = momenttiavaimen säädetty mitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointimitta
L₄ = liitintyökalun mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminnot

• Momentin valvonta
• Momentti-/kääntökulmavalvonta
• Myötörajan valvonta: ruuviliitoksen myötörajan mittaus suhde-eron perusteella.
• Lisäkiristysmomentti: kaikki menettelyt VDI/VDE 2645 -lehden 3 mukaisesti.
• Avaa/kiristä: ruuviliitoksen momentin näyttö, esim. liike-/tärinäkuormituksen jälkeen.

Käyttötiedot
Analyysi- ja laatuavaimeksi. Tutkimus- ja kehitystyössä E-Torc Q / QR säästää kallista koerakentamista. Kiristyskokeet kiristysspesifikaatioiden määrittämiseksi voidaan suorittaa ja dokumentoida suoraan komponentissa.

Toimitussisältö
Sisältää räikkäpään, latauskaapelin, datakaapelin, 4 GB muistin, USB-muistin dokumentaatiolla, käyttöohjeen sekä arviointi- ja käyttöohjelmiston.
Quadroboxissa vaahtomuovisisäkkeellä.

Huomautus
Huomioi poikkeavat maakohtaiset vaatimukset!
Lisävarusteet pyynnöstä.
