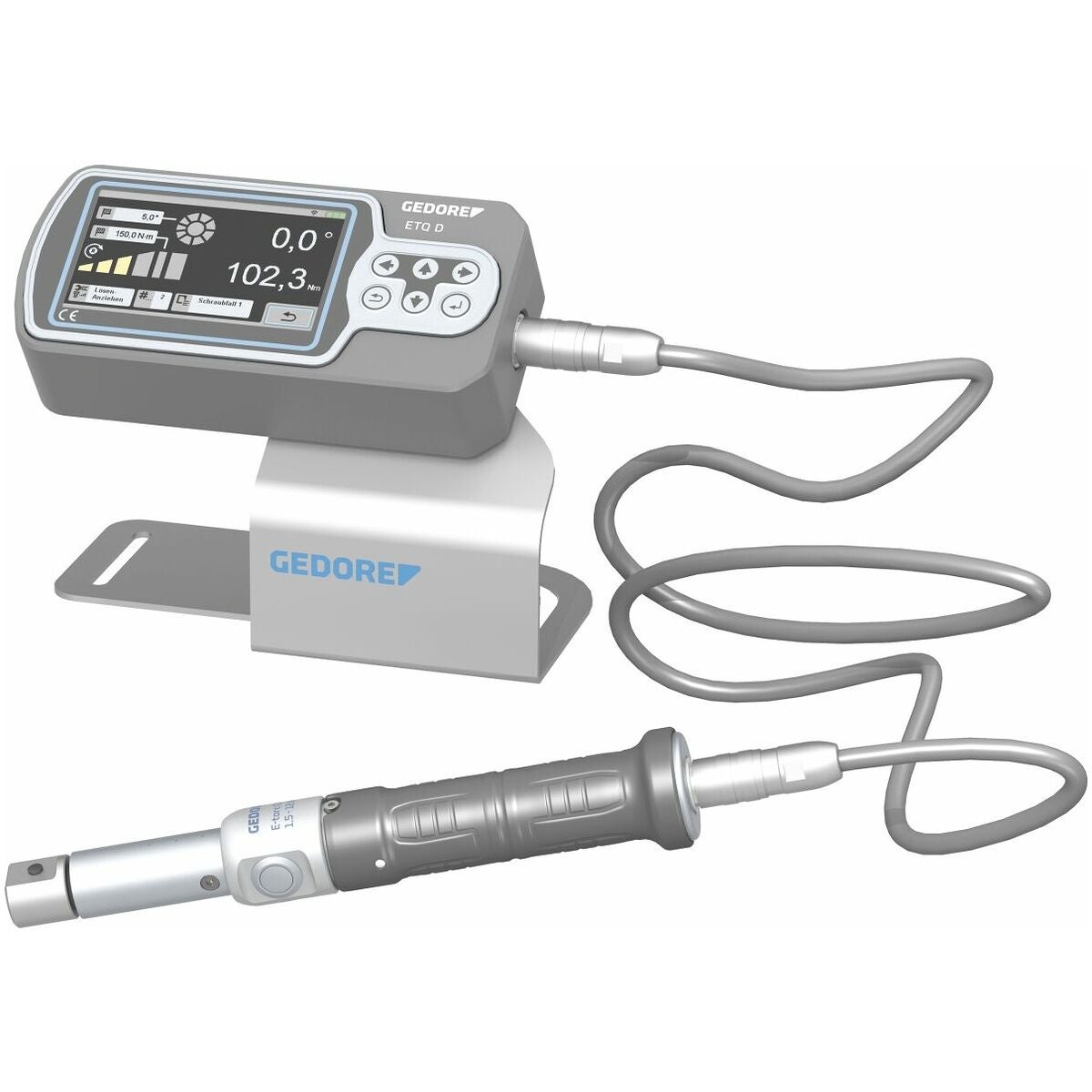

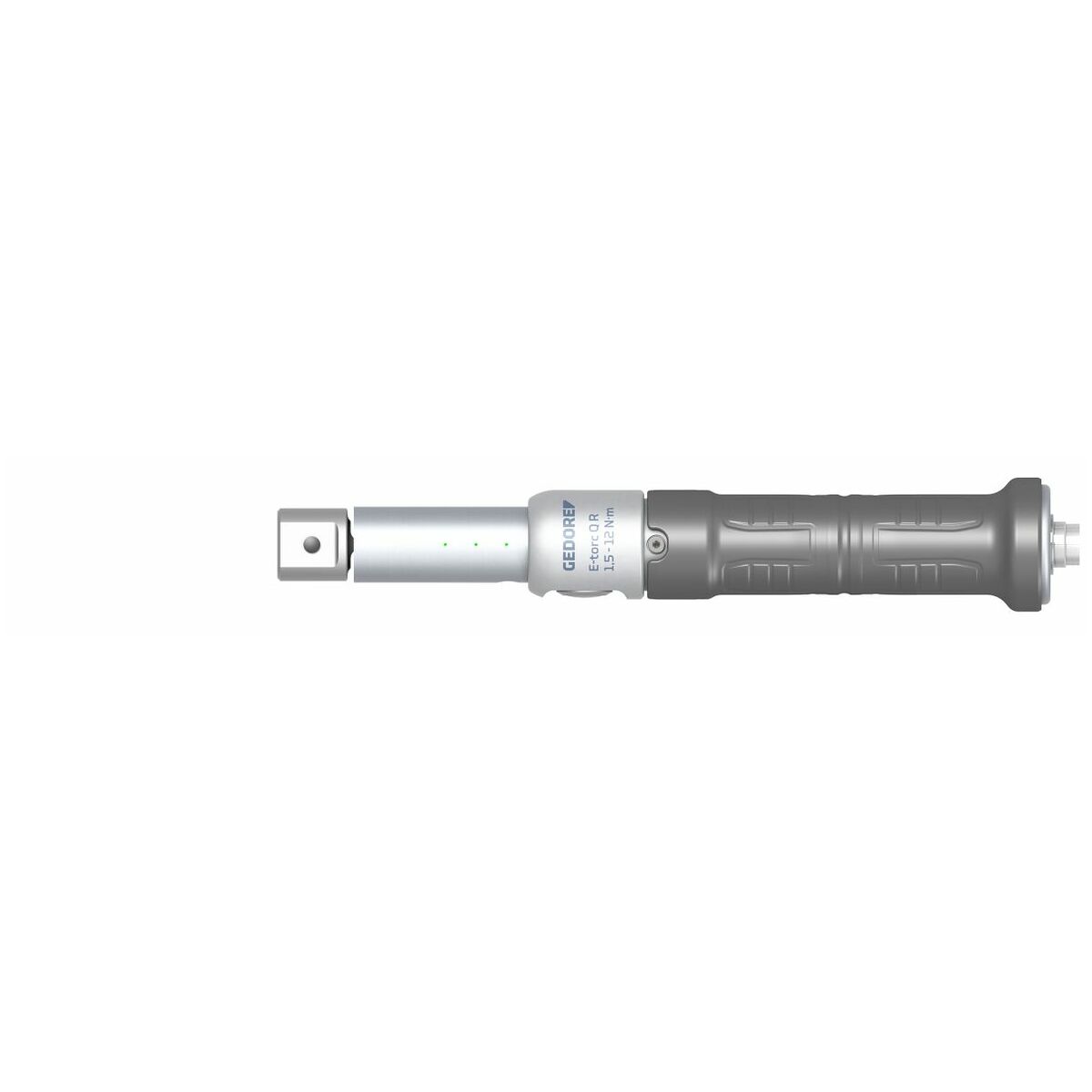

Elektroninen momentti-/kiertokulma-avain erillisellä näytöllä ja liitäntäkaapelilla E-Torc QR

Tuotekuvaus

Rakenne

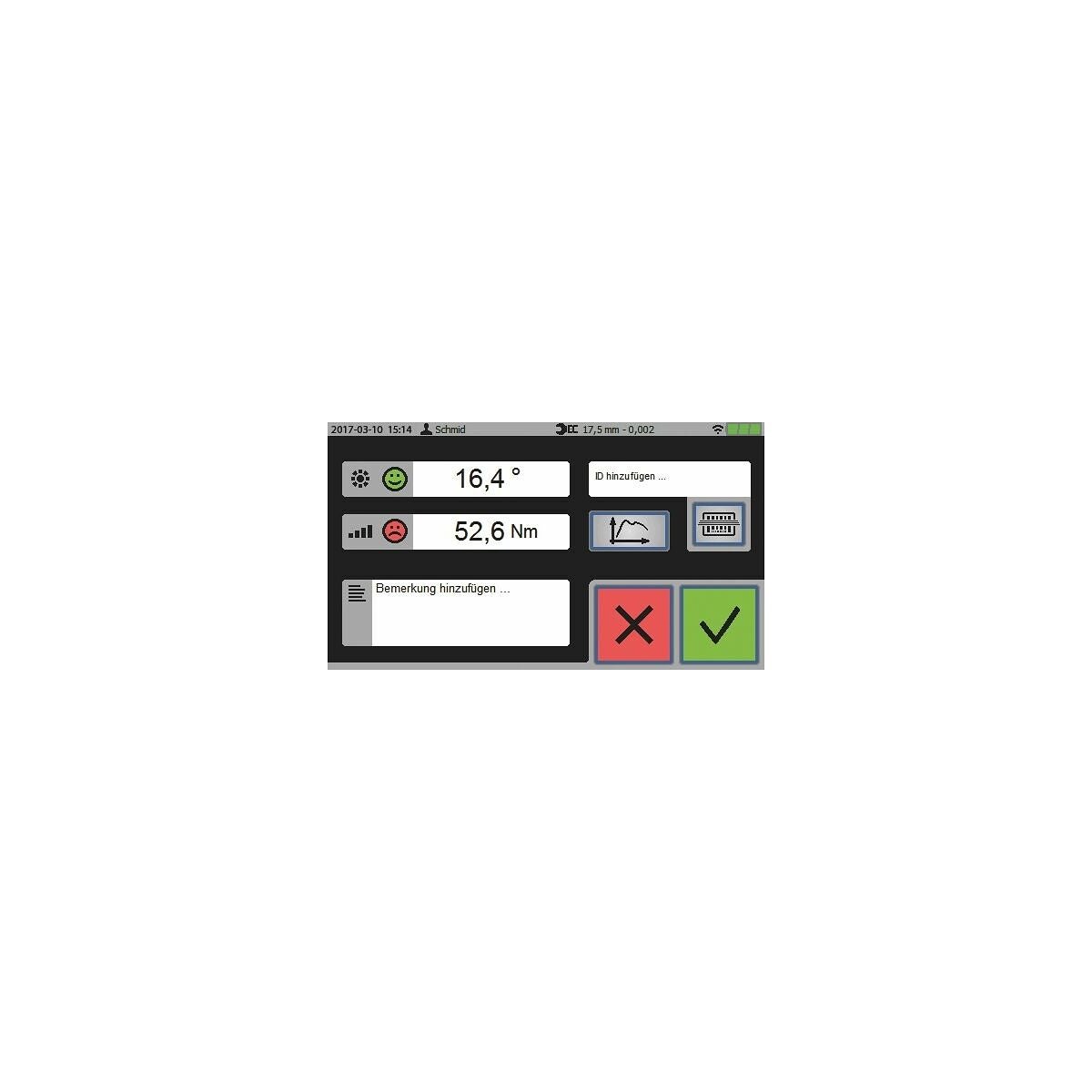

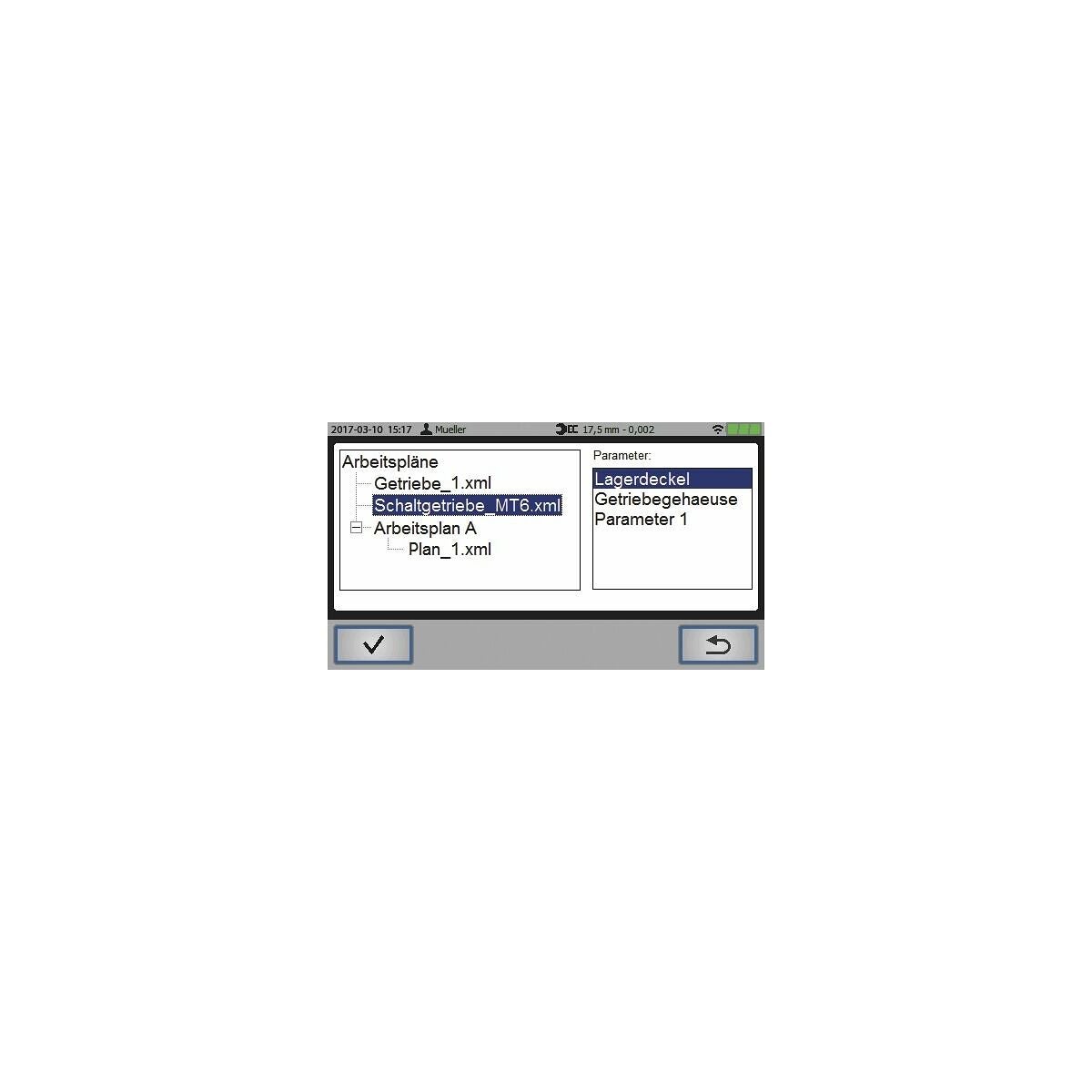

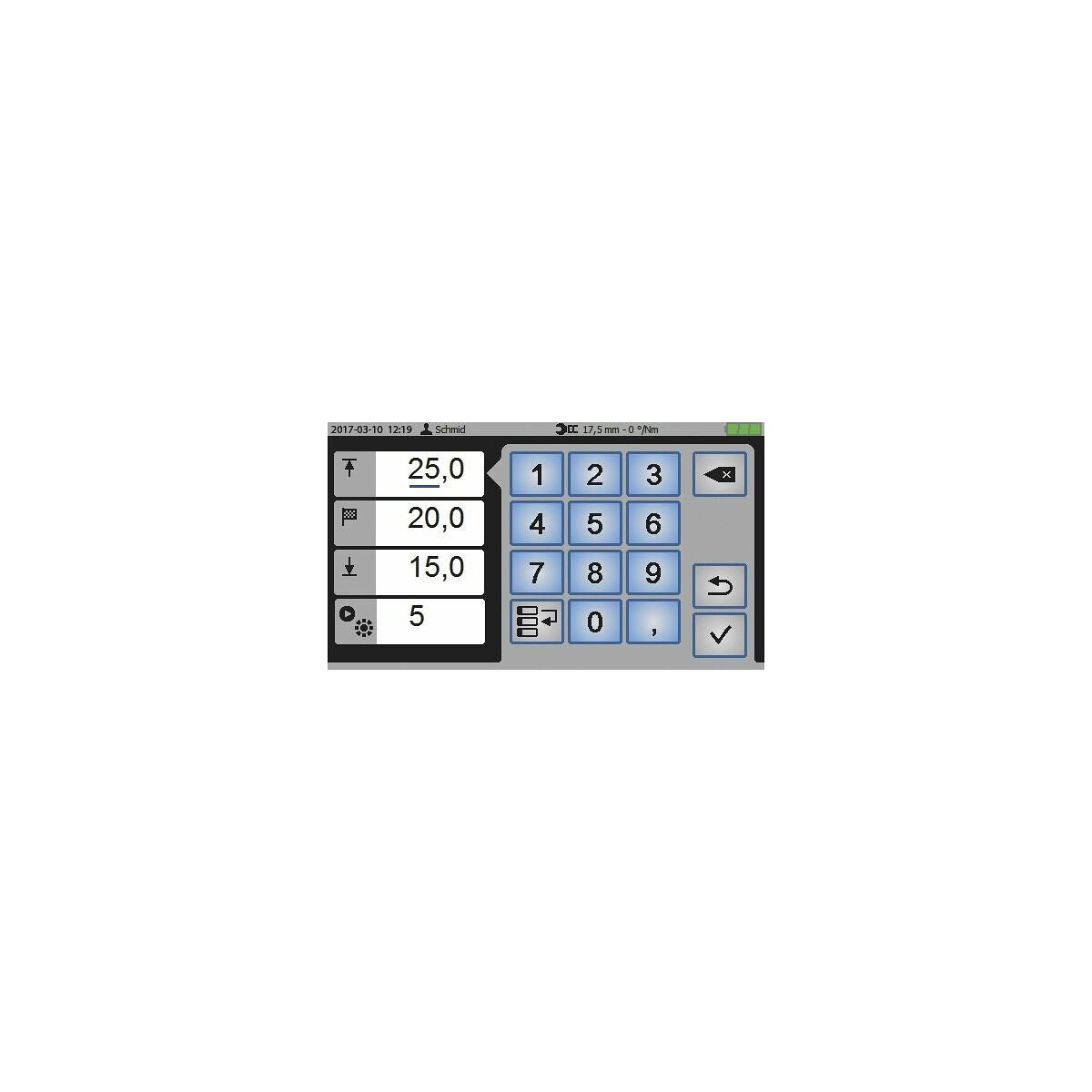

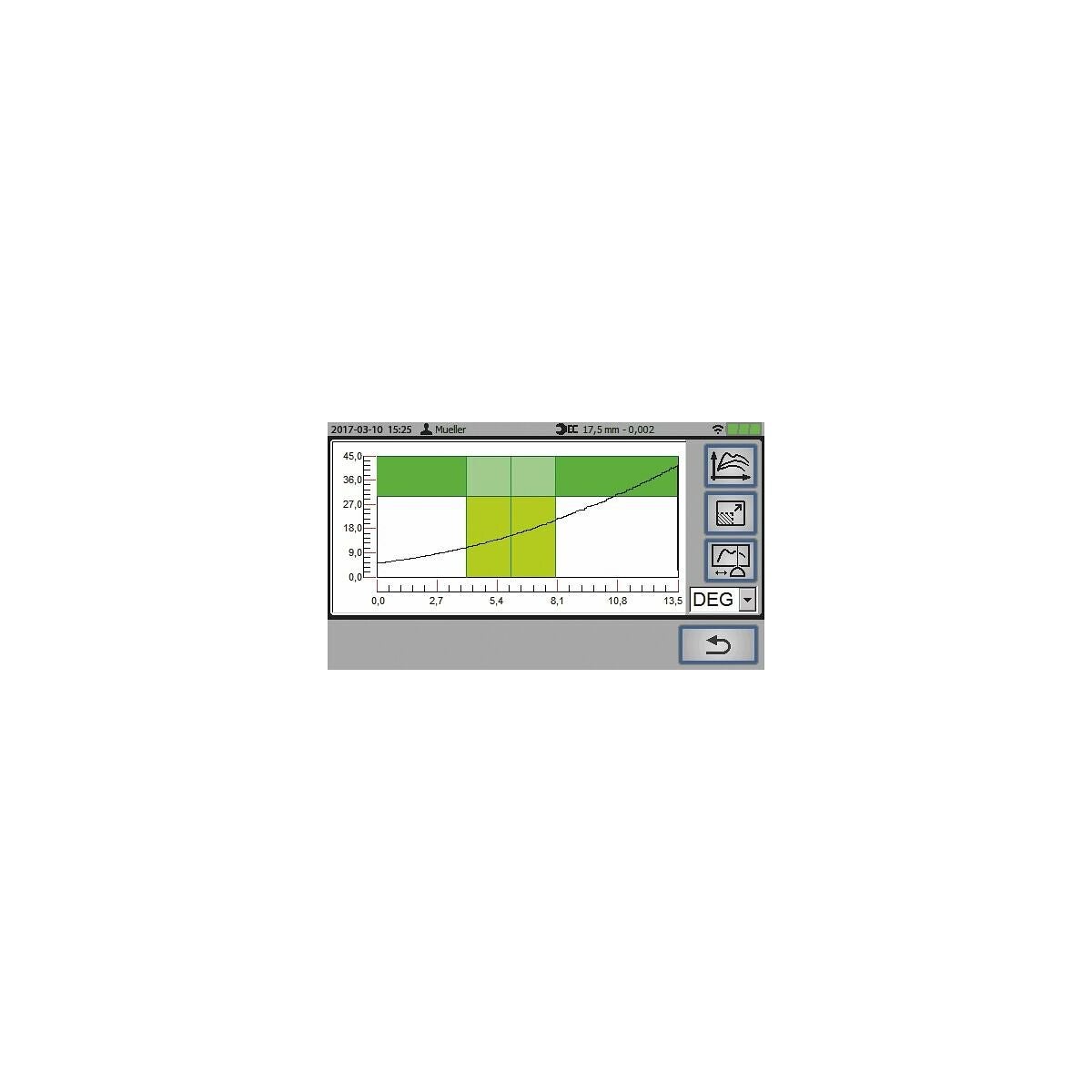

E-Torc Q / QR on tehokas elektroninen momentti-/kiertokulmamitta-avain huippumodernilla anturitekniikalla ja 4,3 tuuman TFT-näytöllä. Käytettävissä joko kosketustoiminnolla tai näppäimillä. Käyränäyttö ja arviointi voidaan tehdä suoraan mittalaitteella. Parametrisarjat kuvadatan kanssa ovat mahdollisia.

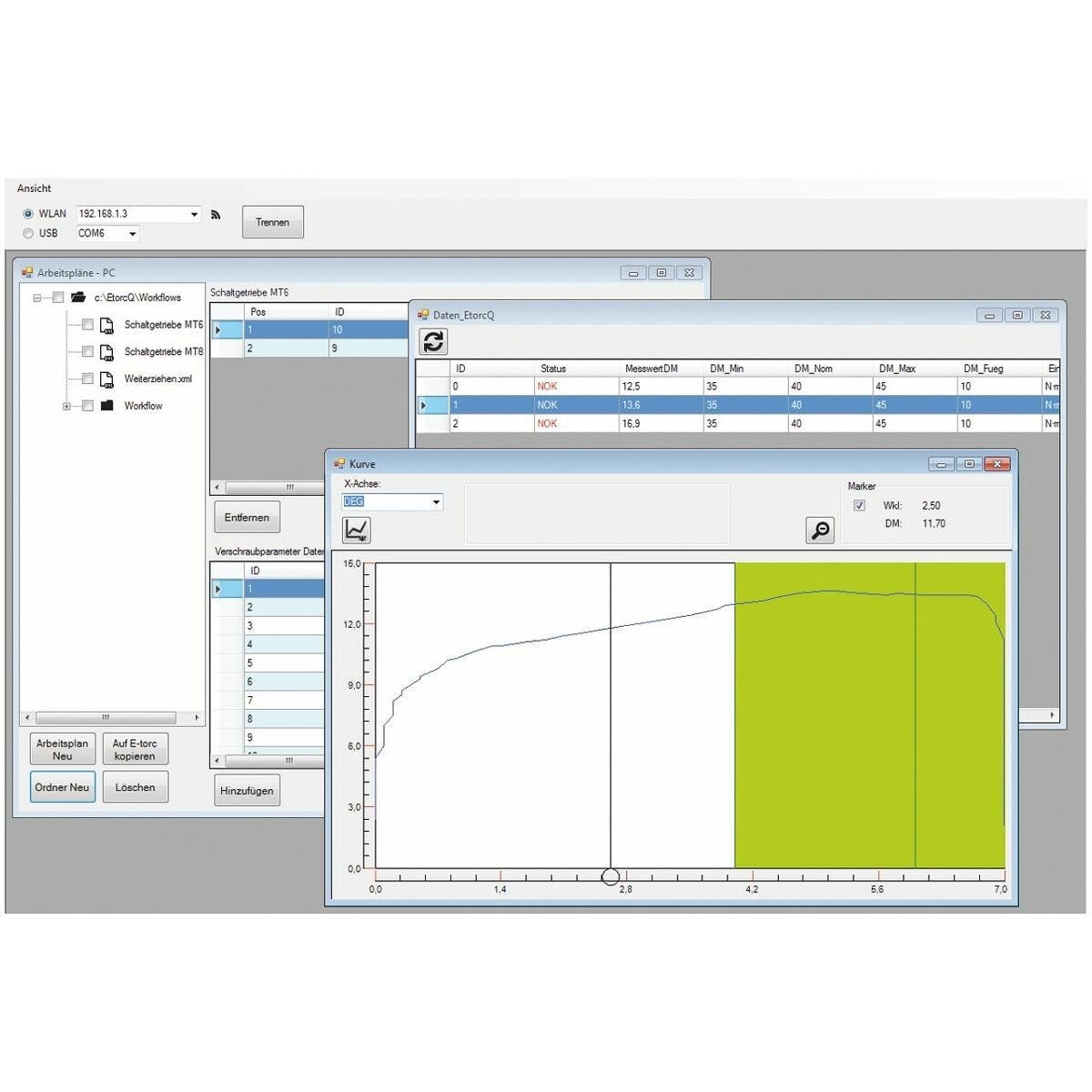

Tietojen vaihto tapahtuu Wi-Fi:n (2,4 ja 5 GHz) tai USB Mini -portin kautta momenttiavaimen ja pöytätietokoneen käyttöjärjestelmän välillä (Windows® 7:stä alkaen).

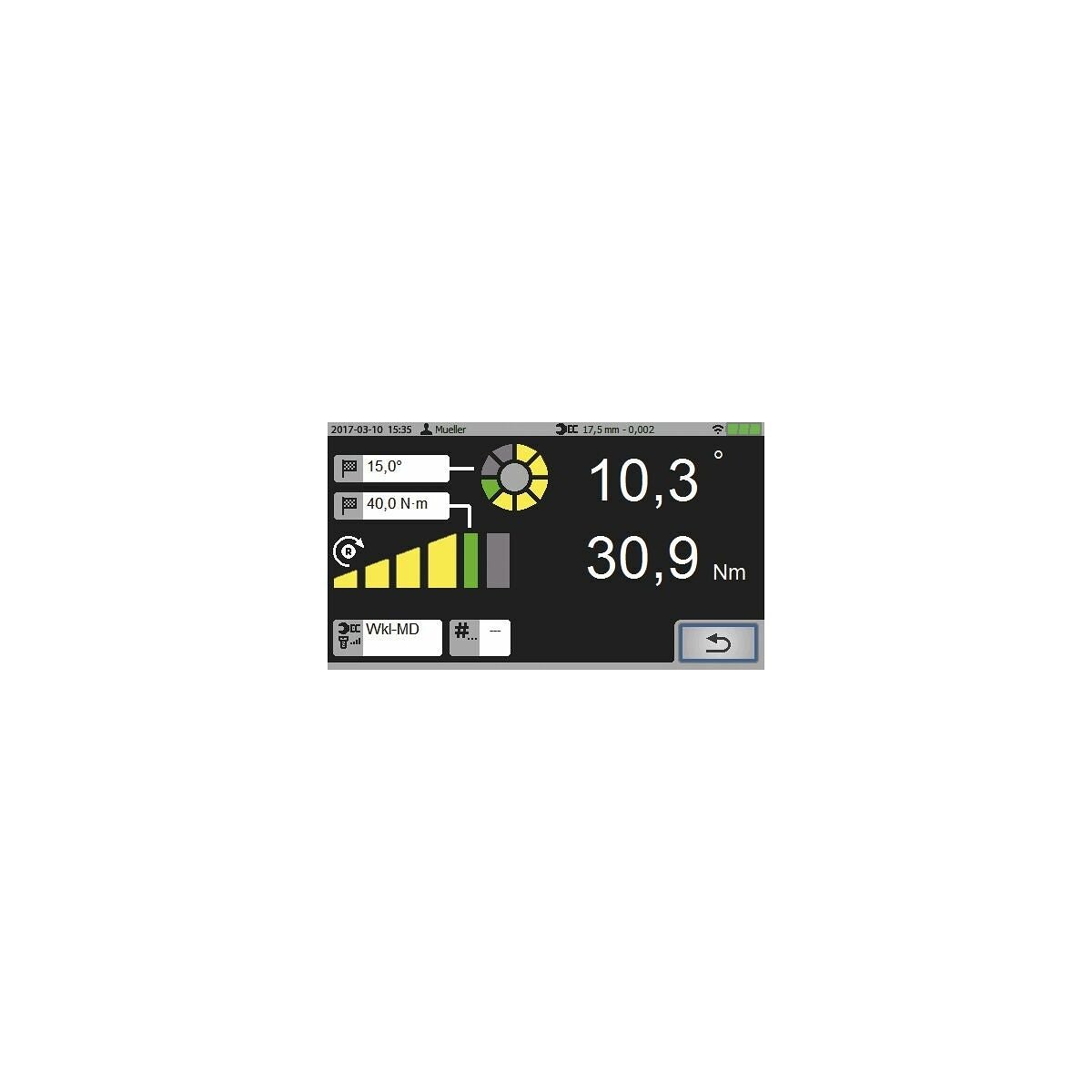

Ilmoitus tapahtuu optisesti virtuaalisilla palkkinäytöillä, akustisesti äänimerkillä ja tuntoaistin kautta värinällä. Kuormituslaskuri ja viimeisimmän kalibroinnin päivämäärä näkyvät valikossa.
Mittayksiköt: Nm, lbfft.

Mittapiirros
Selitys piirrokseen ja kaavaan:

L₁ = vipuvarren pituus ilman vaihtotyökalua
l₂ = momenttiavaimen säädetty asetusmitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointiasetusmitan
L₄ = vaihtotyökalun asetusmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminnot

• Momentin valvonta
• Momentti-/kiertokulmavalvonta
• Myötörajan valvonta: Ruuviliitoksen myötörajan mittaus suhde-eron perusteella.
• Lisäkiristysmomentti: Kaikki menetelmät VDI/VDE 2645 -lehden 3 mukaisesti.
• Löysää/kiristä: Ruuviliitoksen momentin näyttö, esim. liike-/värähtelykuormituksen jälkeen.

Käyttötiedot
Analyysi- ja laatuavaimena. Tutkimuksessa ja tuotekehityksessä E-Torc Q / QR säästää kallista koejärjestelyä. Kiristyskokeet kiristysspesifikaatioiden määrittämiseksi voidaan suorittaa ja dokumentoida suoraan komponentissa.

Toimitussisältö

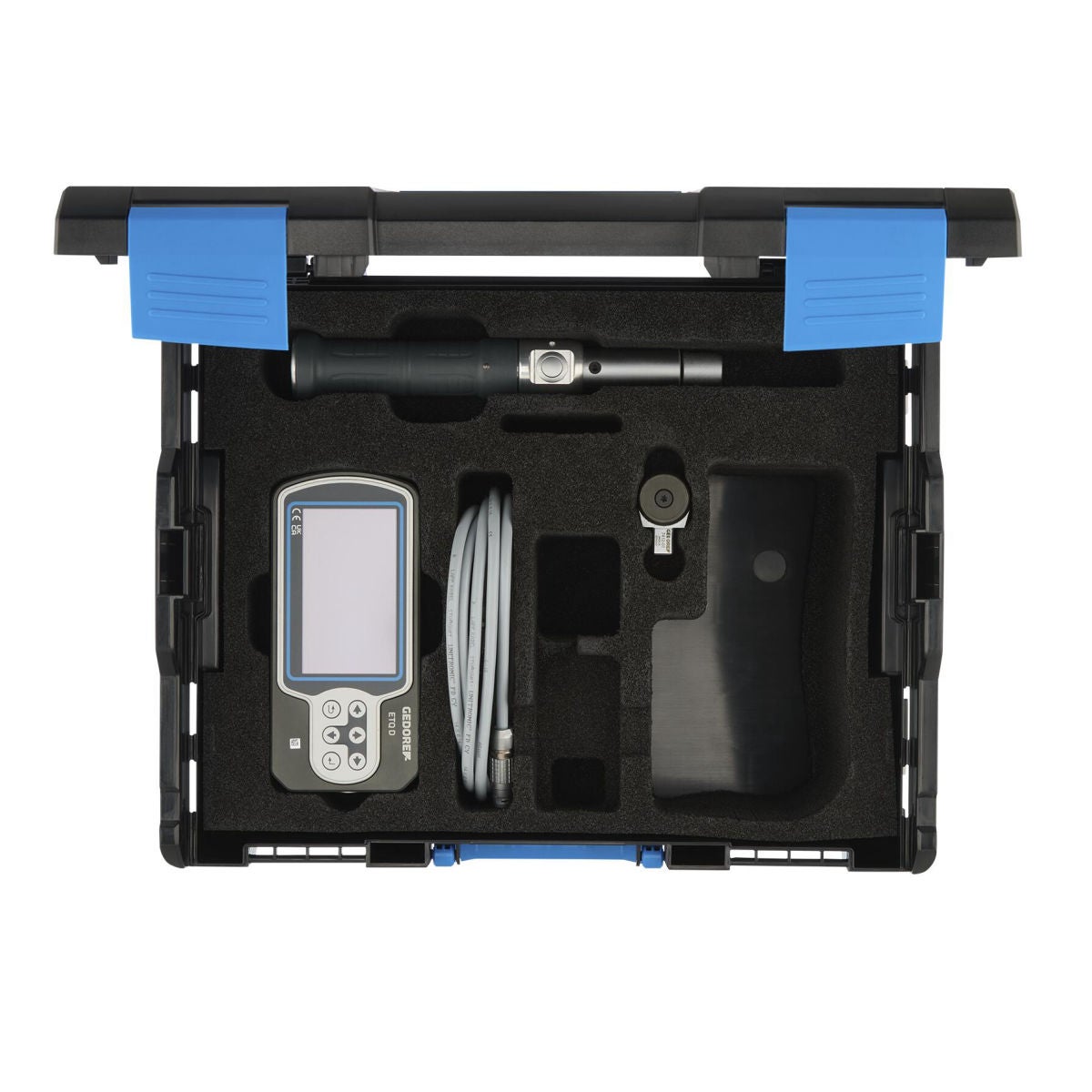

Sisältää räikkäpään, latauskaapelin, datakaapelin, 4 GB muistin, dokumentaatiolla varustetun USB-muistitikun, käyttöohjeen sekä arviointi- ja käyttöohjelmiston.

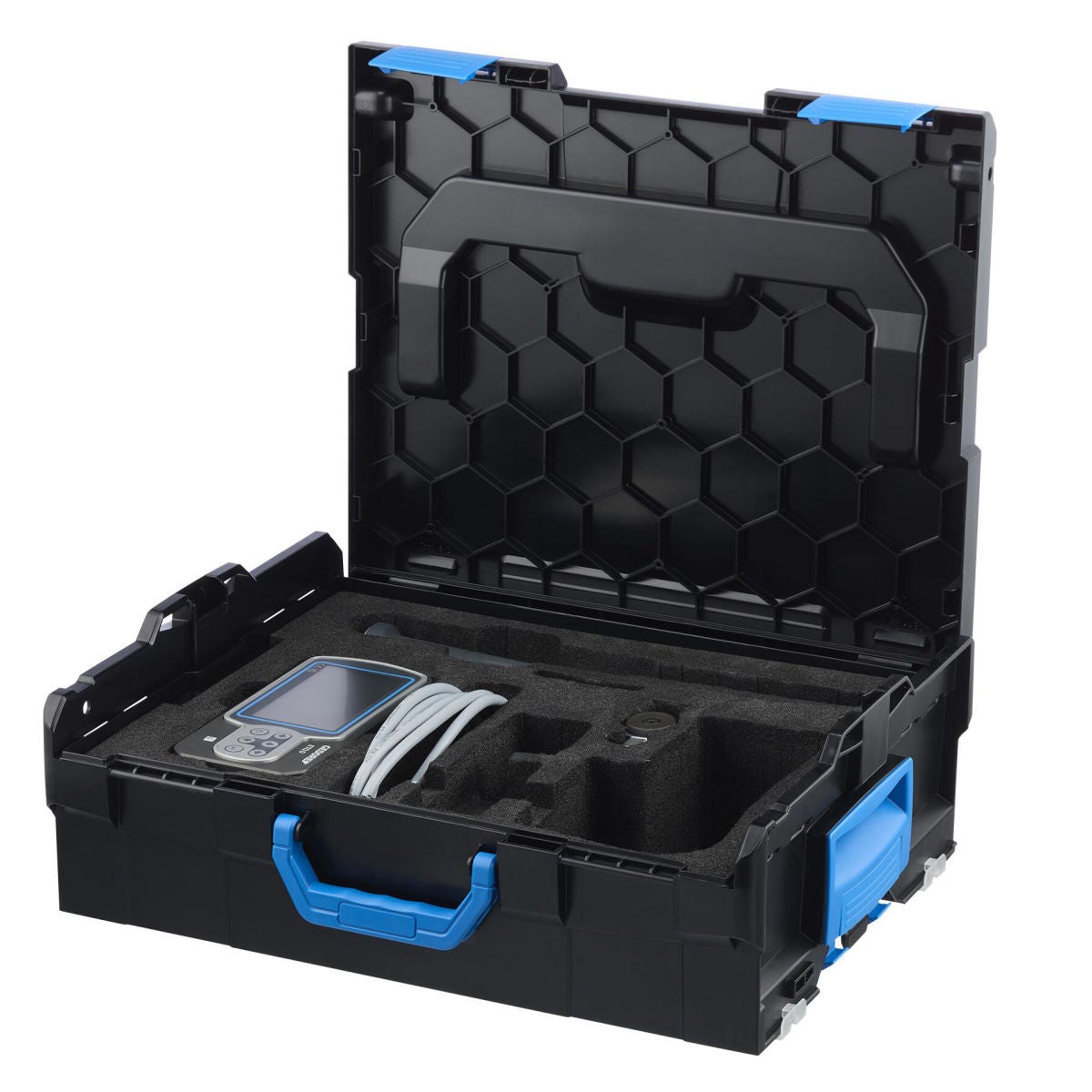

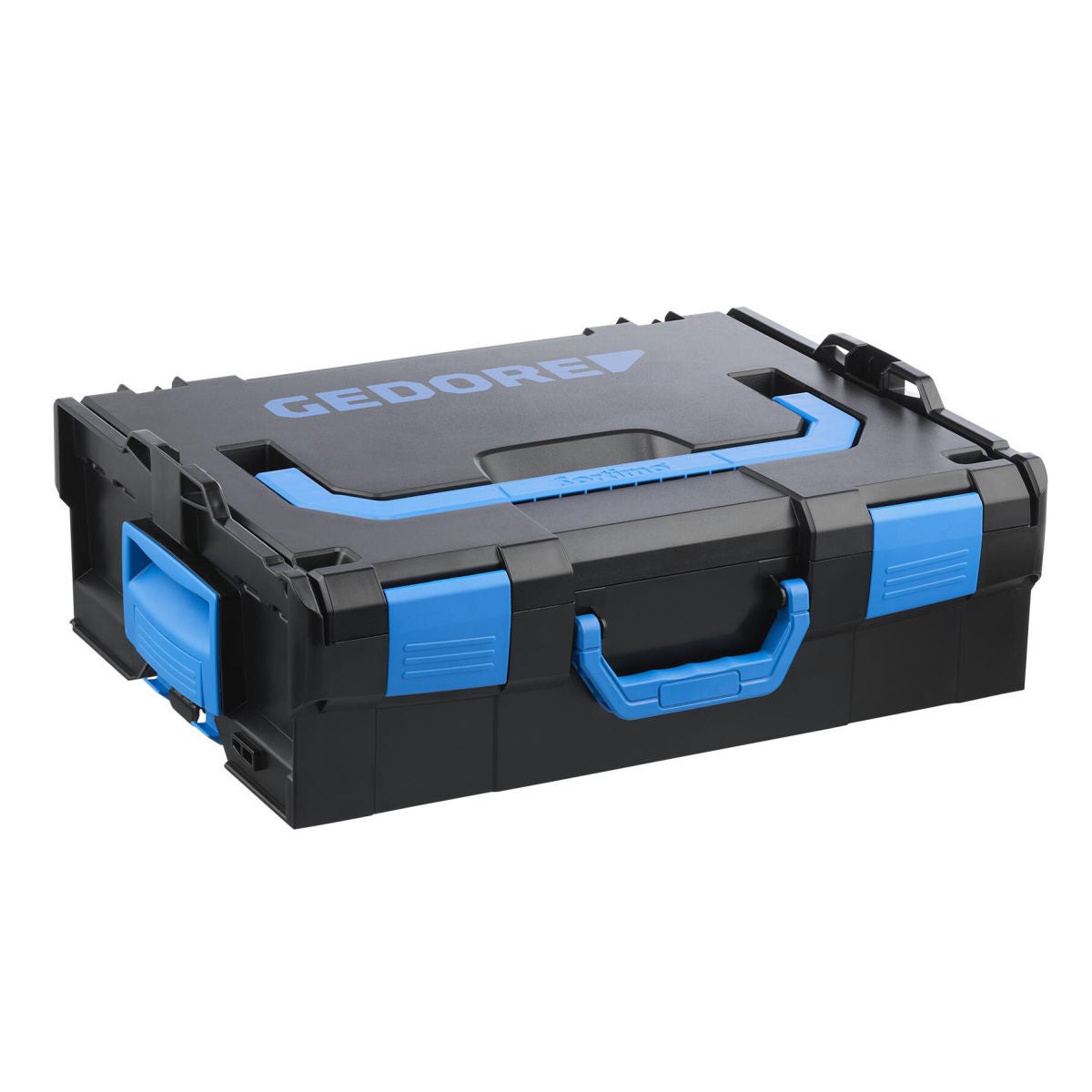

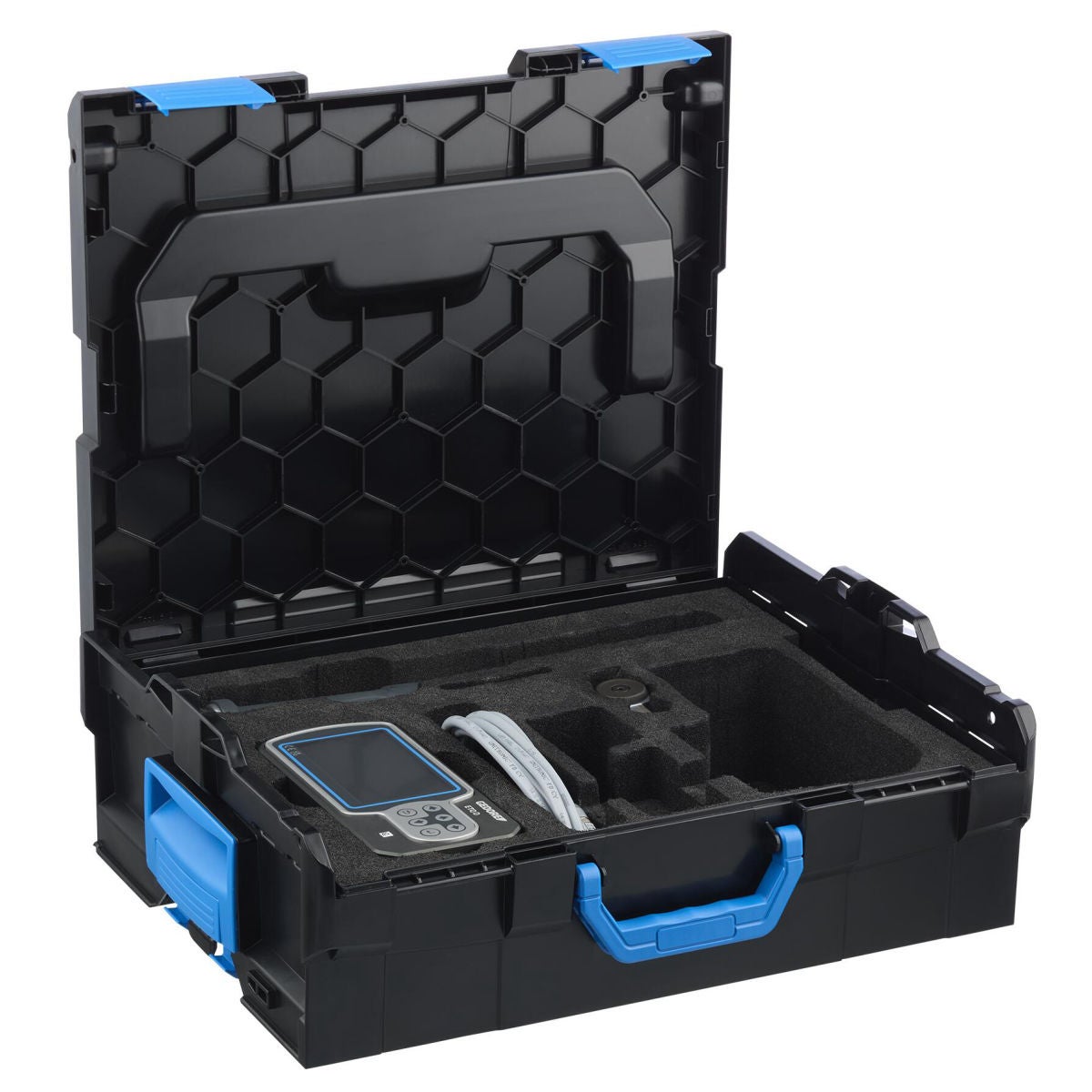

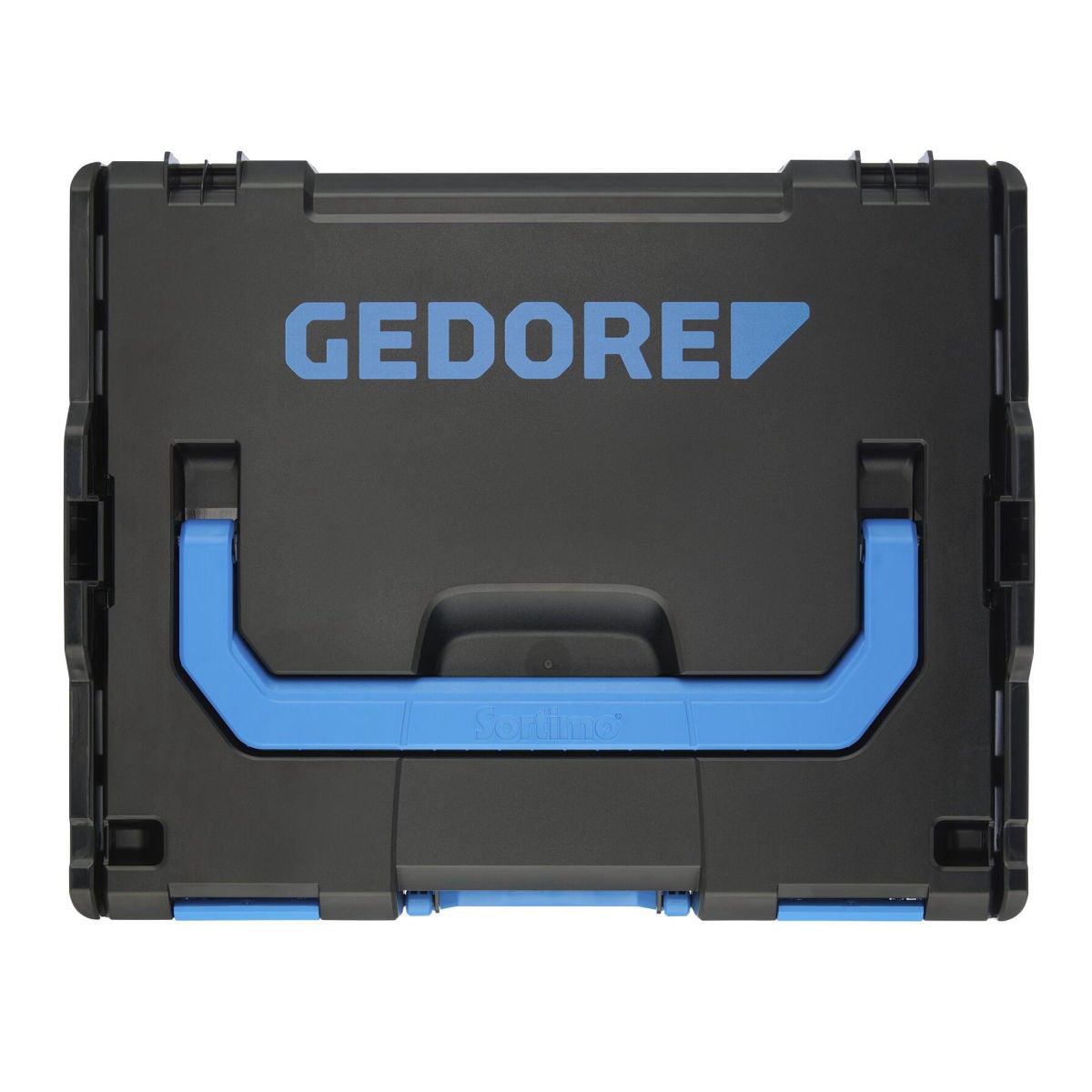

Näytön ja liitäntäkaapelin kanssa GEDORE-laatikossa.

Huomautus
Huomioi poikkeavat maakohtaiset vaatimukset!
Lisävarusteet pyynnöstä.

Tekniset tiedot

Tuotetiedot
