Lavahyllystö, jatko-osa, syvyys 1100 mm

Tuotekuvaus

Kuvaus
Asennusmitat:
Hyllystön kokonaispituus:
Pylväsrungolle S610-M18-U ja S625-A18:
Nimellispituus + pylväiden lukumäärä × 86 mm (S610-M18-U)
Nimellispituus + pylväiden lukumäärä × 110 mm (S625-A18).

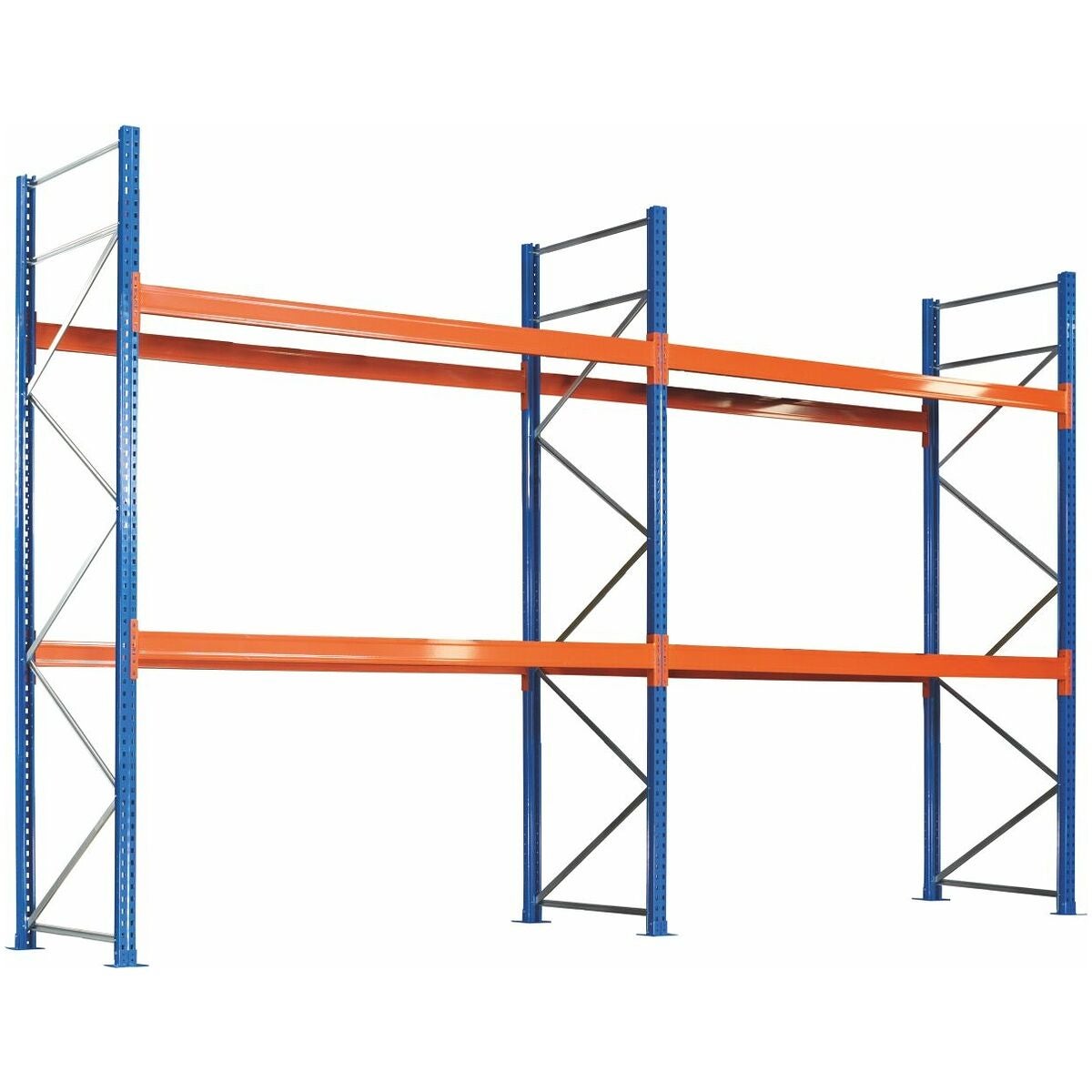

Rakenne
Perusosa, joka koostuu 2 profiilirungosta, joissa kummassakin 4 ankkurointia sekä 2 tai 3 pylväsparia.

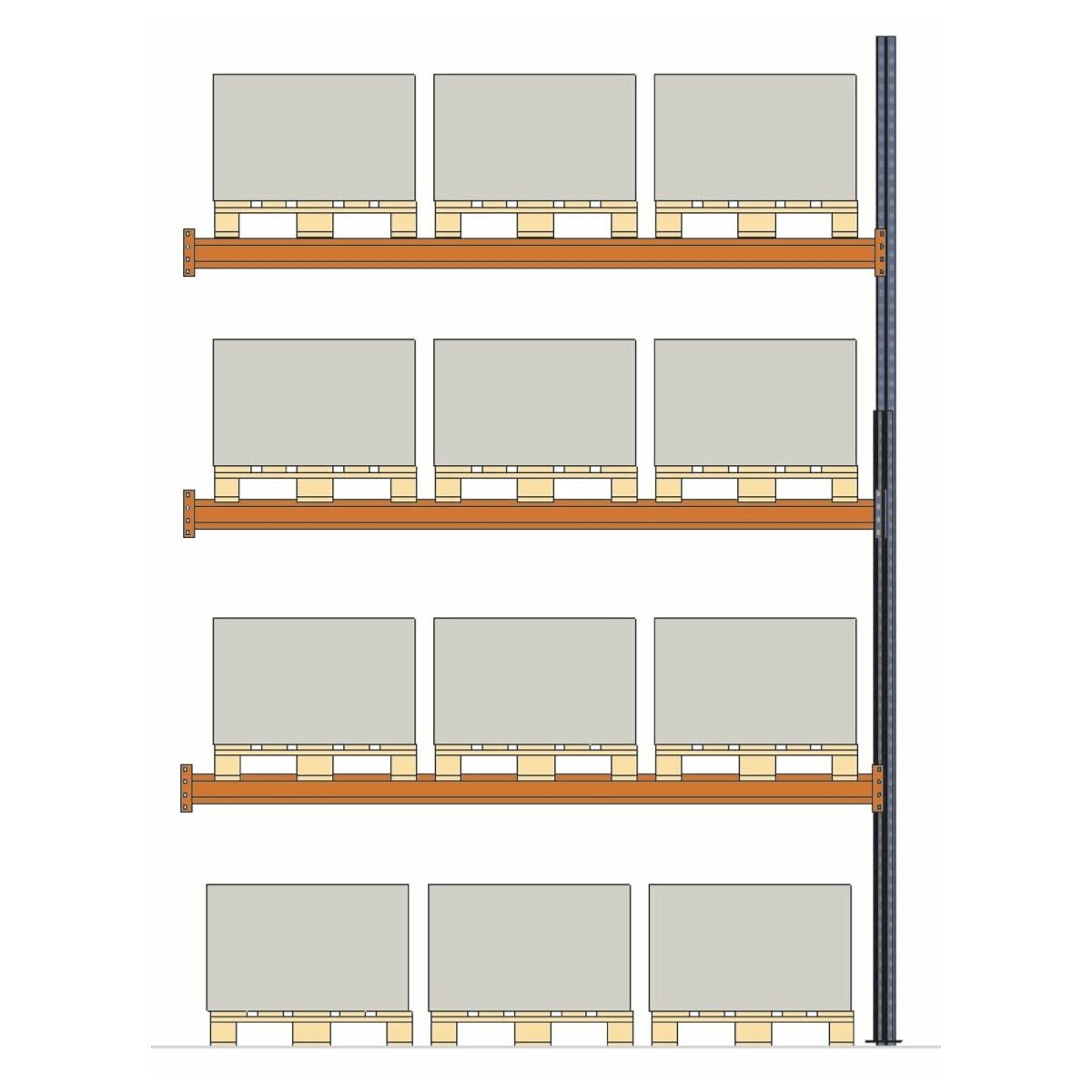

Jatko-osa, joka koostuu 1 profiilirungosta, jossa 4 ankkurointia sekä 2 tai 3 pylväsparia. Lisätasot löydät lisävarusteista.
Pylväs tyyppiä LNS 110 × 50 × 1,5.

Maalipinta
Pylväät RAL 5017 liikennesininen, palkit RAL 2004 oranssi, jauhemaalattu.

Huomautus

• Epätasaisille lattioille suosittelemme lisäksi aluslevyjä.
• Hyllystöt toimitetaan kokoamattomina, mikä alentaa kuljetuskustannuksia. Toimitus ilman asennusta.
• Huomioi, että rungon ja seinien tai rakennusosien välin on oltava pohjalevyn kohdalla vähintään 100 mm.

Pylväitä asennettaessa on tärkeää, että ulommat rungot ulottuvat vähintään 500 mm viimeisen varastotason yläpuolelle. Hyllystörivin sisällä riittää 100 mm ulottuma.
Tekniset määräykset kuormalavahyllystön rakentamiseen BGR 234:n mukaan:

• Ulompien pylväiden on käytävien ja liikenneväylien kohdalla oltava vähintään 500 mm korkeammat kuin ylin varastotaso.
• Läpiajot ja ylärakenteet on varustettava umpinaisella levyllä (esim. lastulevy).
• Vapaan kulkukorkeuden on oltava vähintään 2100 mm.
• Ulompien pylväiden ja läpiajojen kohdalle on asennettava törmäyssuojaus.
• Yksipuolinen hyllystö, joka seisoo vapaasti tilassa, on taustapuolelta varmistettava ritilätaustaseinillä (varastoitavien tavaroiden putoamista vastaan).
• Jokaiseen hyllystön lokeroon on kiinnitettävä kilvet sallitusta kuormituksesta.
• Betonin laatu: vähintään C20/25 standardin EN 206-1 (DIN 1045-2) mukaan; betonin paksuus vähintään 200 mm.
• Jos kuormalavojen välinen etäisyys kaksipuolisessa hyllystössä on alle 100 mm, on asennettava läpityöntymisen estot.

Lisäohjeita suunnitteluun ja asennukseen:

• Tärkeä suure on nurjahduspituus (K) = suurin etäisyys lattian ja ensimmäisen palkkitason yläpinnan välillä. Sitä käytetään määritettäessä käytettävä pylvästyyppi.
• Tavaroiden yläpuolelle on aina jätettävä noin 100 mm etäisyys seuraavaan hyllytasoon tai hallin kattoon.
• Nosto-/käyttölaitteen nostokorkeus: ylimmän hyllytason yläpinta + 200 mm.

Tekniset tietomme eivät koske asfaltoituja tai magnesiumia sisältäviä pintoja, kivipäällystystä ja jyräbetonia.
Rakenne
Jatko-osan asennusmitta: 2810 mm.

Kuvaus
Kokonaismitat:
Hyllystön kokonaispituus:
Pylväskehikolle S610-M18-U ja S625-A18:
Nimellispituus + pylväiden lukumäärä × 86 mm (S610-M18-U)
Nimellispituus + pylväiden lukumäärä × 110 mm (S625-A18).

Rakenne
Perusosa, joka koostuu 2 profiilikehikosta, kummassakin 4 ankkurointia ja 2 tai 3 pylväspaarretta.
Jatko-osa, joka koostuu 1 profiilikehikosta, jossa 4 ankkurointia ja 2 tai 3 pylväspaarretta. Lisätasot löytyvät tarvikkeista.
Pylväs tyyppi LNS 110 × 50 × 1,5.

Maalipinta
Pylväät RAL 5017 liikennesininen (vastaava), palkit RAL 2004 oranssi, jauhemaalattu.

Huomautus

• Epätasaisilla lattioilla suosittelemme lisäksi aluslevyjä.
• Hyllystöt toimitetaan kokoamattomina, mikä pienentää rahtikustannuksia. Toimitus ilman asennusta.
• Huomioi, että etäisyyden rungon ja seinien tai rakennusosien välillä on oltava pohjalevyn alueella vähintään 100 mm.

Pylväitä asennettaessa on tärkeää, että ulommat rungot ulottuvat vähintään 500 mm viimeisen varastointitason yläpuolelle. Hyllyrivin sisällä riittää 100 mm ylitys.
Pallihyllystön rakentamista koskevat tekniset määräykset BGR 234:n mukaan:

• Ulompien pylväiden on käytävien ja liikenneväylien kohdalla oltava vähintään 500 mm korkeammalla kuin ylin varastointitaso.
• Läpiajot ja ylikulkukohdat on varustettava umpeen levyllä (esim. lastulevy).
• Vapaan kulkukorkeuden on oltava vähintään 2100 mm.
• Ulompien pylväiden ja läpiajojen kohdalle on asennettava törmäyssuojat.
• Yksittäinen hyllystö, joka seisoo vapaasti tilassa, on takaa varmistettava ritiläselkäseinillä (suojaksi varastoitavien tavaroiden putoamista vastaan).
• Jokaiseen hyllystökennoon on kiinnitettävä kilvet, joissa ilmoitetaan sallittu kuorma.
• Betoniluokka: vähintään C20/25 standardin EN 206-1 (DIN 1045-2) mukaan; betonin paksuus vähintään 200 mm.
• Jos kuormalavojen välinen etäisyys kaksinkertaisessa hyllystössä on alle 100 mm, on asennettava läpityöntösuojat.

Lisäohjeita suunnitteluun ja asennukseen:

• Tärkeä suure on nurjahduspituus (K) = suurin etäisyys lattian ja ensimmäisen palkkitason yläreunan välillä. Sen avulla lasketaan, mitä pylvästyyppiä on käytettävä.
• Tavaroiden yläpuolella on aina oltava noin 100 mm väli seuraavaan hyllytasoon tai hallin kattoon.
• Nostokorkeus käsittelylaitteelle: ylimmän hyllytason yläreuna + 200 mm.

Tekniset tietomme eivät koske asfaltoituja tai magnesiumia sisältäviä pintoja, kiveystä eikä valssattua betonia.
