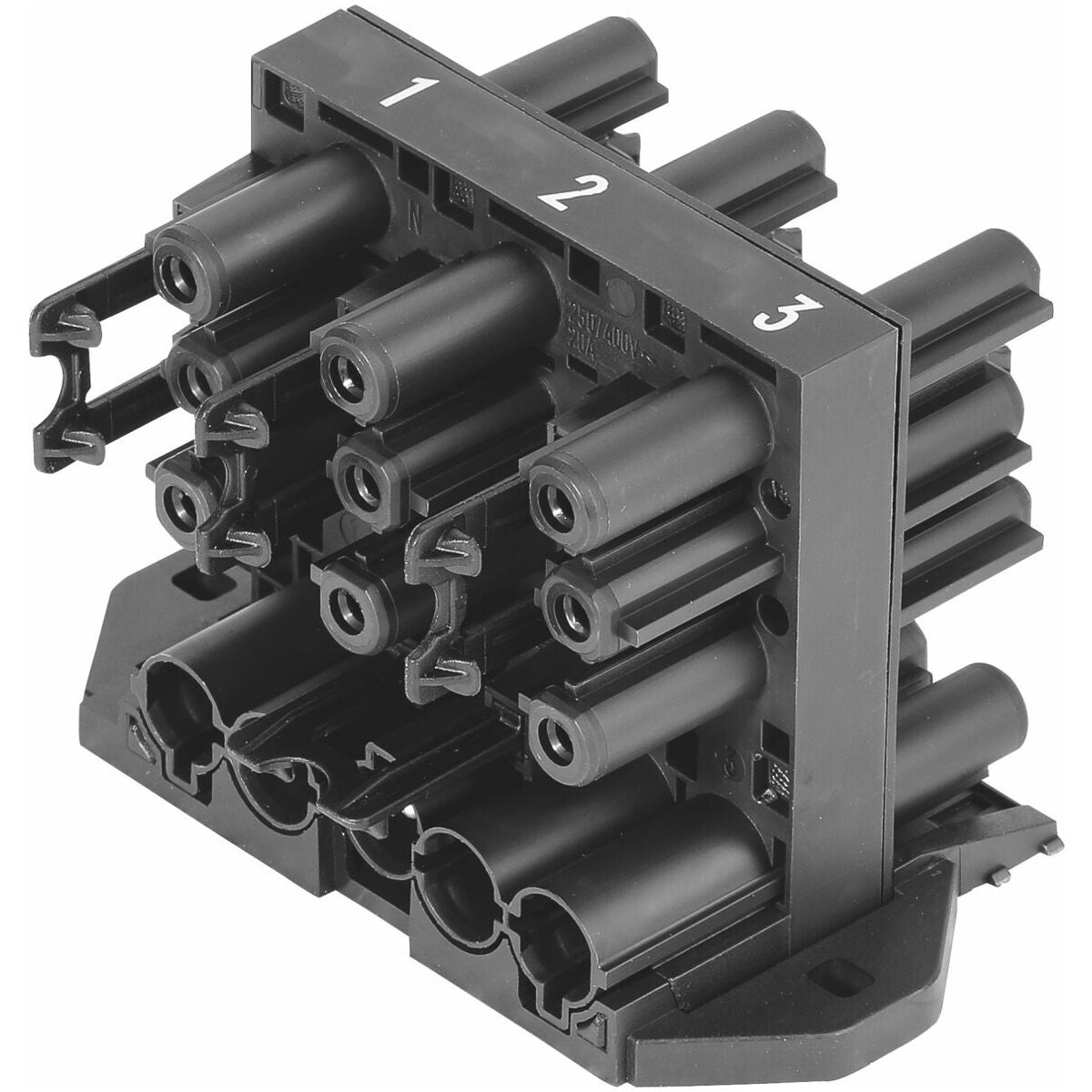

Jakoblokki 5/1+3/6

!

Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotenumero
G9284925/1+3/6
Varastotilanne
120kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Liittyvät

Tuotekuvaus

Kuvaus
Teollisten plug-in-järjestelmien tekniset tiedot (nro 928490; 928491; 928492):

  • Suurin liitäntäarvo 230 V AC, 16 A tai 400 V AC, 16 A.
  • Kokonaiskuormitettavuus vaihtovirralla: 3,6 kW.
  • Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
  • Esivalmistettujen kaapeleiden johdinpoikkipinta-ala:
    3 × 1,5 mm2 vaihtovirralla (L, N, PE)
    5 × 1,5 mm2 kolmivirralla (L1, L2, L3, N, PE)
  • Suojausluokka 1
  • Kotelointiluokka IP 20.

Huomautus
Ensimmäisen liitännän sekä liittimien tai pistorasioiden kytkennän johtoihin saa suorittaa vain valtuutettu sähköasentaja!Toiminta
IP20: Suoja vierasesineiden tunkeutumista vastaan, ⌀ < 12 mm, mutta kosketusta tulee välttää; lisäksi ei ole suojaa vettä vastaan.

Varustus (taulukkokäyttö)
Lähtöjen lukumäärä, 3-napainen, nro 928491 koko 3: 6

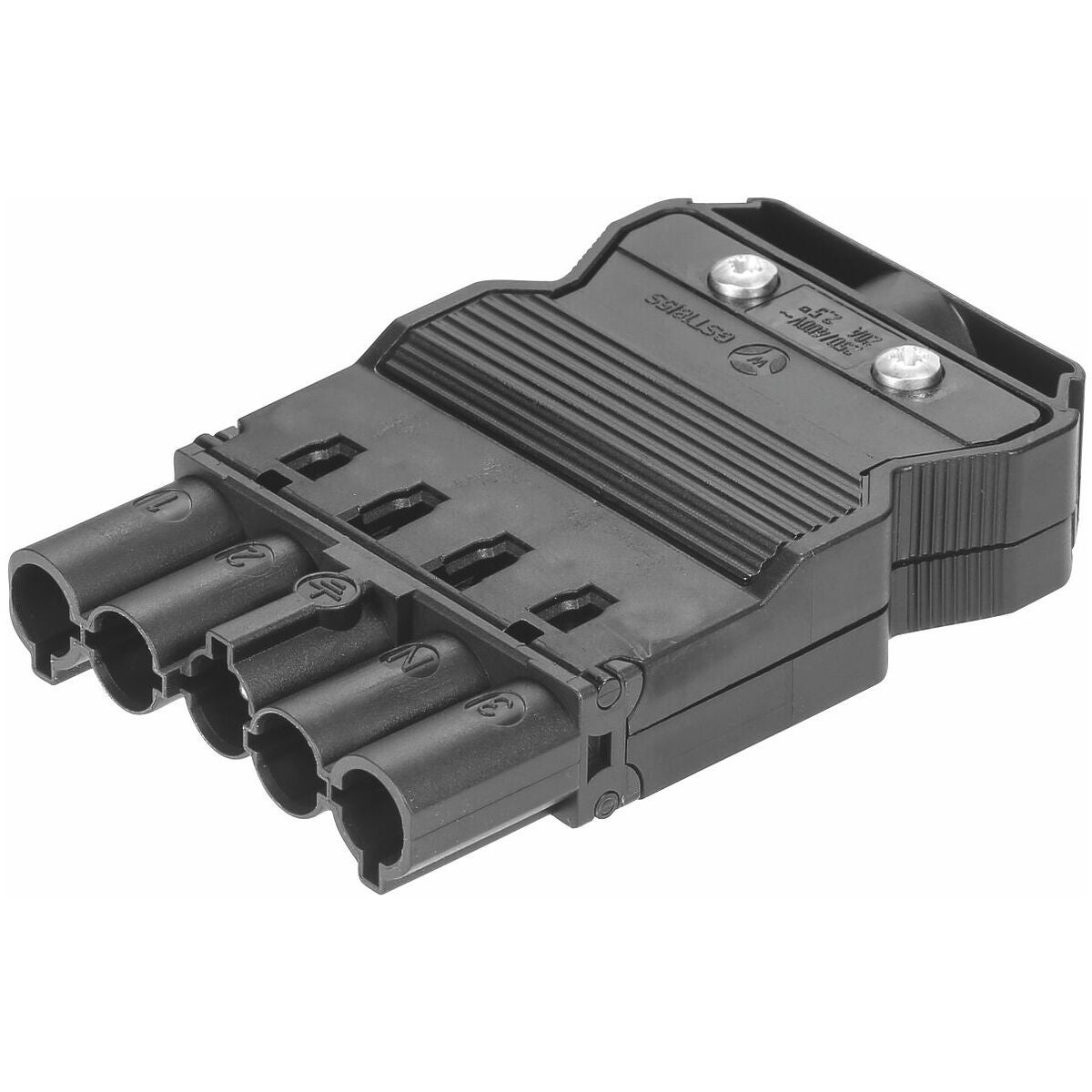

Lähtöjen lukumäärä, 5-napainen, nro 928491 koko 5: 1
Lähtöjen lukumäärä, 5-napainen, nro 928490 koko 5: 1



Kuvaus
Teollisten plug-in-järjestelmien tekniset tiedot (nro 928490; 928491; 928492):

  • Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
  • Kokonaiskuormitettavuus vaihtovirralla: 3,6 kW.
  • Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
  • Esivalmistettujen kaapelien johdinpoikkipinta-ala:
    3 × 1,5 mm2 vaihtovirralla (L, N, PE)
    5 × 1,5 mm2 kolmivirralla (L1, L2, L3, N, PE)
  • Suojausluokka 1
  • Kotelointiluokka IP 20.

Huomautus
Ensimmäisen liitännän sekä johtojen liittimien tai pistorasioiden kytkennän saa suorittaa vain valtuutettu sähköasentaja!

Tekniset tiedot

Tuotetyyppi Jakoblokki
Lähtöjen lukumäärä, 5-napainen, nro 928490 koko 5 1
Lähtöjen määrä, 5-napainen, nro 928491 koko 5 1

Tuotetiedot

Tuotenumero G9284925/1+3/6
EAN 4062406117191
