Valaistussarja Extended GridLine-kaappeihin kääntöovilla, leveys 40G 1000/1250 mm

Tuotekuvaus

Toteutus

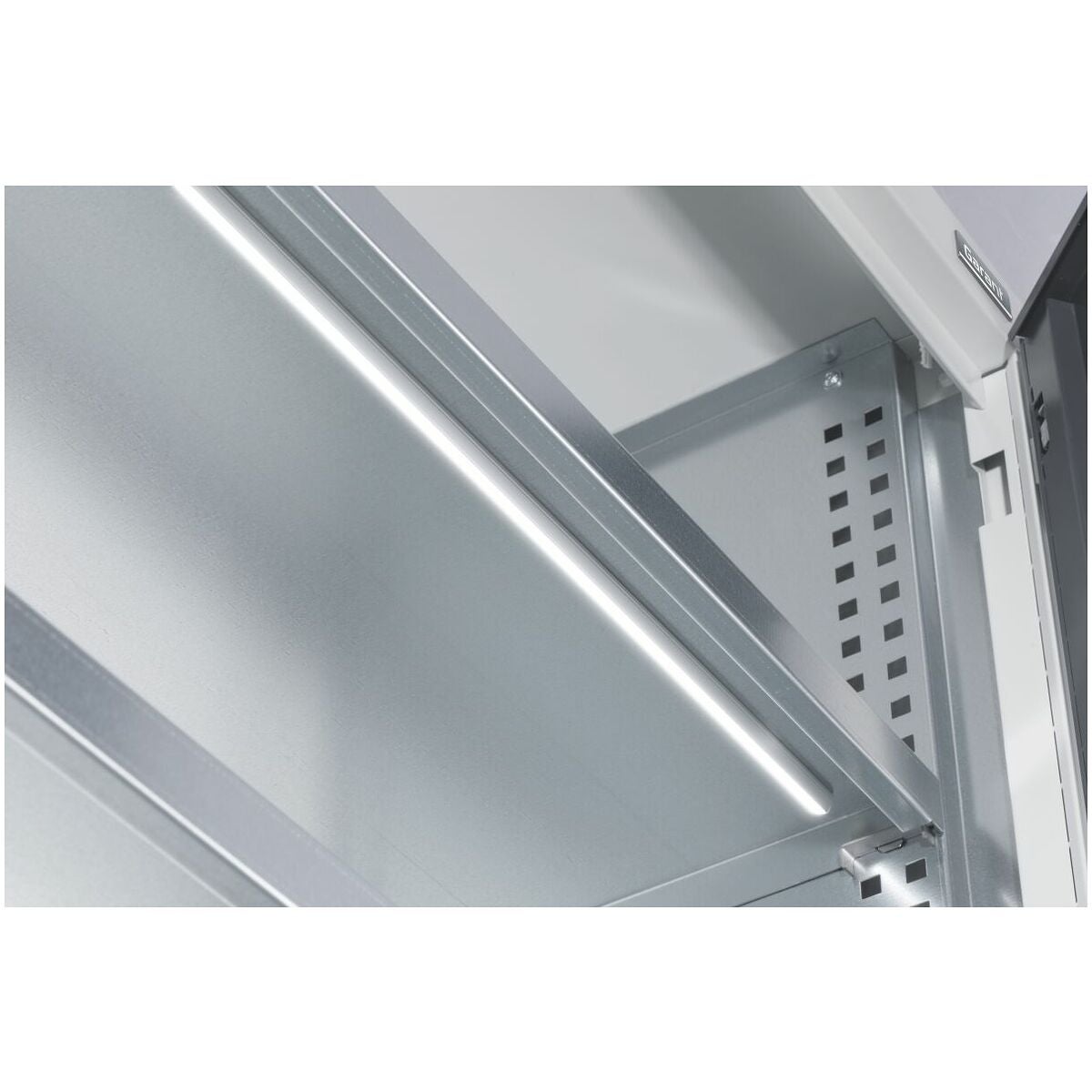

Valaistussarja kaappien sisäiseen lokerokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan yksinkertaiseen valaistukseen.
Täydellisissä sarjoissa ovat kaikki GridLine-kaappien sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahtena pituutena 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustelun LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuuspistoke asennettu tulopuolelle nro 928491 koko 3.
Tulijännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esijohdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen muuttuvalla korkeudella. Kiinnitys sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden lukumäärä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) loppukäyttäjä voi vaihtaa.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen vain 6 kpl 870 mm:n valaisimia tai 9 kpl 570 mm:n valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalainen SchuKo-pistotulppa. Muita maita varten on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus kaappileveydelle 20G ei ole mahdollista.
• Ei sovellu sälekaihdinkaappeihin.
<

Varustelu taulukon käyttöä varten
Valaisimien määrä 870 mm: 3

Rakenne
Valaistussarja kaapin sisäiseen lokerokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan helppoon valaisuun.
Täydellisissä sarjoissa ovat kaikki GridLine-kaappien sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustelun LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuuspistoke asennettuna tulopuolelle nro 928491 koko 3.
Tuloojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Kiinnitys sisäänrakennetulla magneettinauhalla. Merkityt kierreliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella suojamaadoitetulla pistokkeella nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää kiinteästi asennetut LED-valaisimet, joita ei voi vaihtaa. Ohjainyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen vain 6 valaisinta pituudella 870 mm tai 9 valaisinta pituudella 570 mm.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat saksalaisella SchuKo-pistokkeella. Muille maille on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus kaappeihin, leveys 20G, ei mahdollista.
• Ei sovellu rullakaihdinkaappeihin.
