Valaistussarja Extended GridLine-kaappeihin kääntöovilla, leveys 40G

Tuotekuvaus

Rakenne
Valaistussarja kaapin sisäiseen lokeroittaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan helppoon valaisuun.
Täydelliset sarjat sisältävät kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustelussa olevien LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisällä. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.

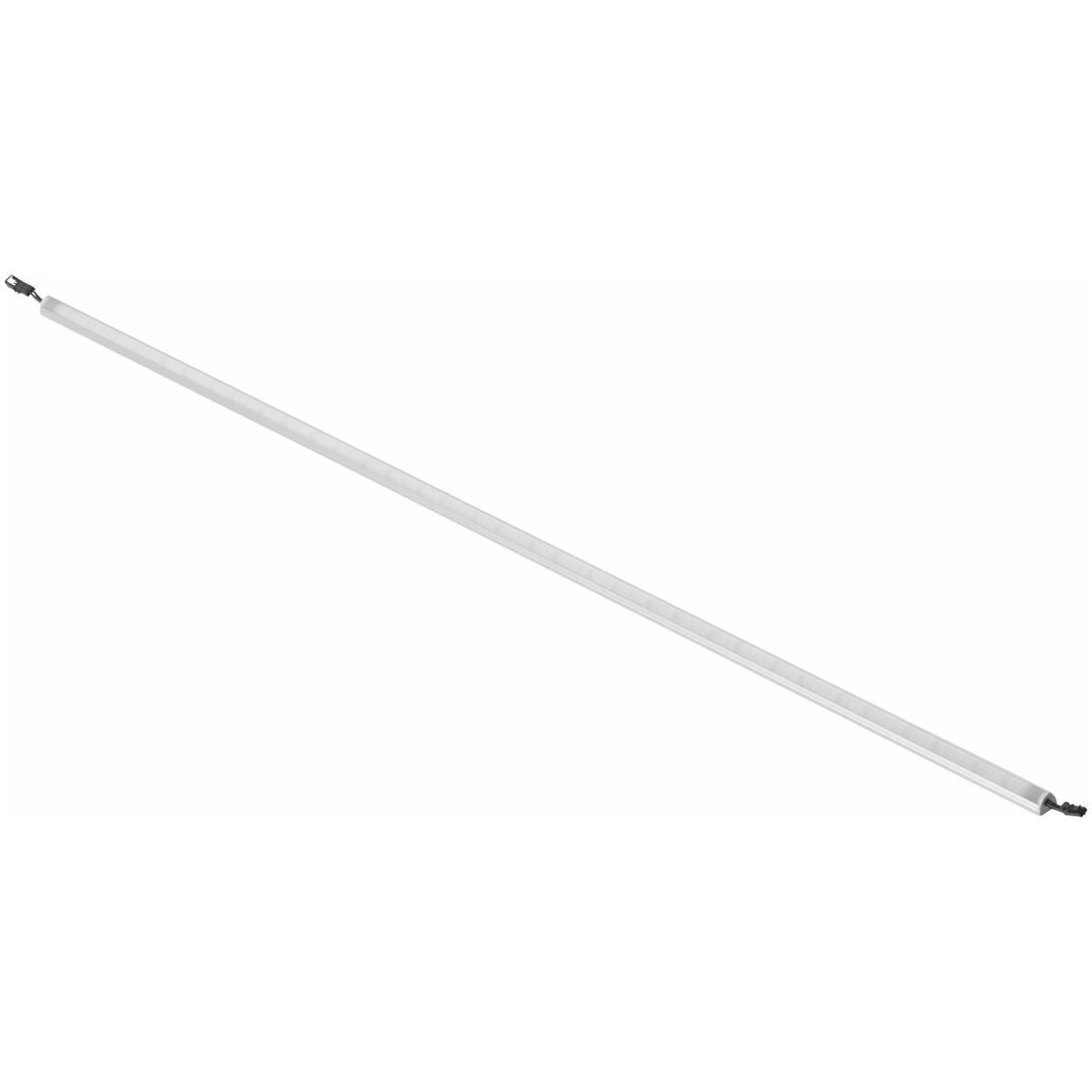

LED-valaisimet pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuuspistoke asennettu tulopuolelle nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esijohdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asentamisen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kääntöliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitoskaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapelien määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää sisäänrakennetut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen vain 6 kpl 870 mm pituisia valaisimia tai 9 kpl 570 mm pituisia valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat toimitetaan saksalaisella SchuKo-pistokkeella. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Vaihtokytkimen asennus 20G leveisiin kaappeihin ei ole mahdollista.
• Ei sovellu rullaverhokaappeihin.
• Varustelu (taulukkokäyttö)
  Valaisimien määrä 870 mm: 6

Käyttötarkoitus
Käyttötarkoitus

• LED-valaisin asennettavaksi GridLine-kääntöovikaappeihin hyllyjen ja kaapin katon alle.
• Valaistus voidaan kytkeä päälle kaappia avattaessa valinnaisesti asennettavan kytkimen avulla.
• LED-valoja ei voi vaihtaa.
• Teolliseen käyttöön.
• Sisäkäyttöön.
• Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa.
• Tilaa sopiva liitäntäkaapeli nro
• 928640 muihin pistorasioihin.

Sopimaton käyttö

• Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää enempää kuin 9 LED-valaisinta.
• Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää enempää kuin 6 LED-valaisinta.
• Älä altista valaisinta voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä valaisinta alueilla, joissa on suuria määriä pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä tee omavaltaisia muutoksia tai muunnoksia.
• Älä liitä virtalähteeseen muita komponentteja.
• Älä käytä valaisinta trooppisessa ilmastossa.
• Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
• Kaapeli ei saa joutua puristuksiin tai vaurioitua terävistä reunoista.
• Älä aseta esineitä sen päälle äläkä astu sen päälle.

Rakenne
Valaistussarja kaapin sisäiseen lokerokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan helppoon valaisuun.
Täydellisissä sarjoissa ovat kaikki GridLine-kaappien sisävalaistuksen asennukseen tarvittavat komponentit. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustelun LED-valaisimien määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuuspistoke asennettuna tulopuolelle nro 928491 koko 3.
Tuloojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Kiinnitys sisäänrakennetulla magneettinauhalla. Merkityt kierreliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella suojamaadoitetulla pistokkeella nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää kiinteästi asennetut LED-valaisimet, joita ei voi vaihtaa. Ohjainyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen vain 6 valaisinta pituudella 870 mm tai 9 valaisinta pituudella 570 mm.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat saksalaisella SchuKo-pistokkeella. Muille maille on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus kaappeihin, leveys 20G, ei mahdollista.
• Ei sovellu rullakaihdinkaappeihin.
