Yleismittalaite puulaatikossa

Tuotekuvaus

Rakenne

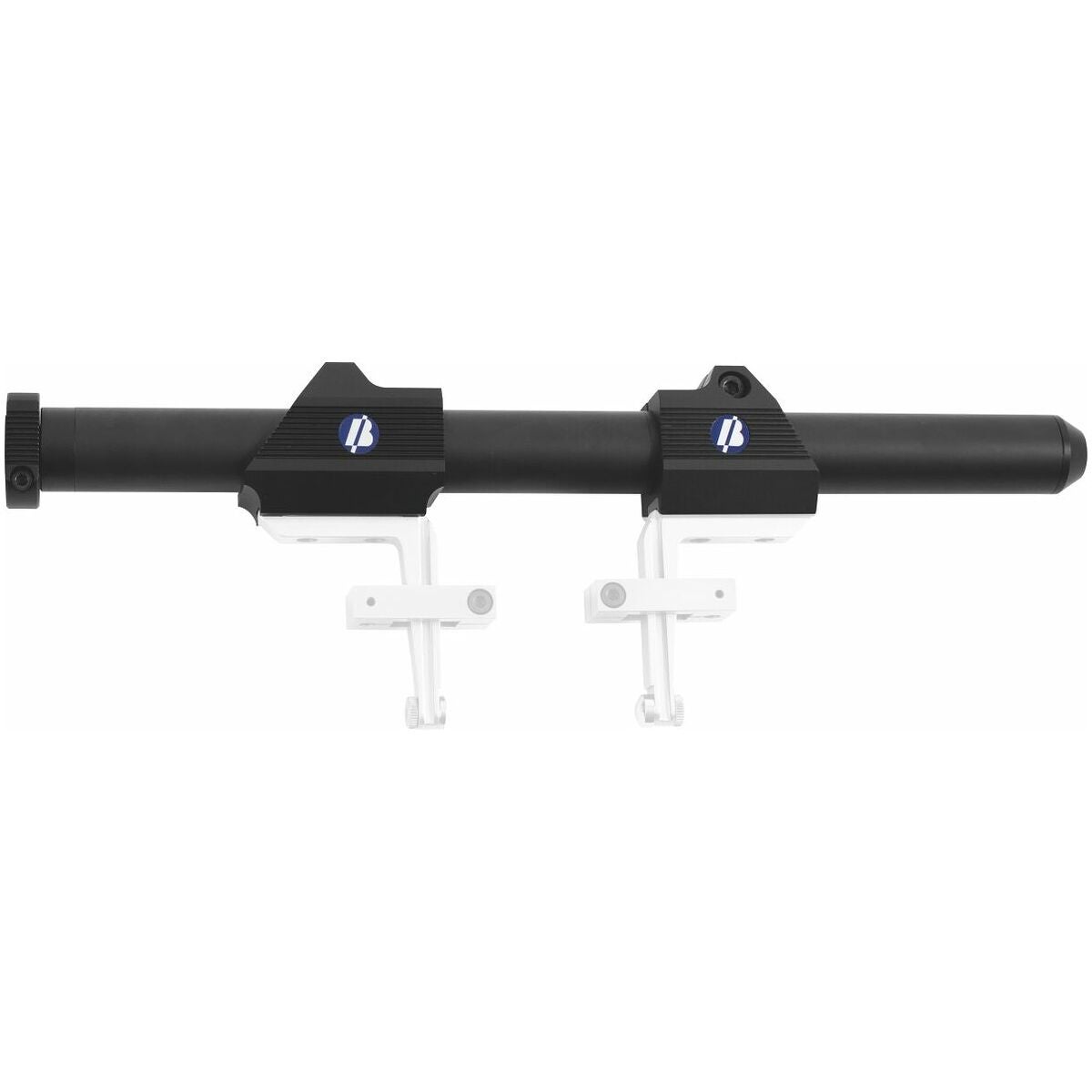

Kevyt, tukeva putkirakenne. Kaksi haarukanpidintä eri mittakärjille. Kiinteä haarukanpidin (ilman ohjausuraa), jota voidaan siirtää putkessa karkeasäätöä varten. Siirrettävä haarukanpidin laakeroitu ilman välystä ja kitkaa; erittäin tarkka kuulaohjaus maksimaalisen tarkkuuden saavuttamiseksi.
Vakio mittausvoima sisäänrakennetun mittausvoimajousen ansiosta. Kosketuksetonta asettamista mittausasentoon varten siirrettävä haarukka voidaan vetää takaisin. Mittausaluetta voidaan laajentaa vapaasti jatkopaloilla (lisävaruste), maks. 3000 mm. Voidaan käyttää kaikkien mittakellojen tai tarkkuusmittakellojen kanssa, varren Ø 8 mm h6.

Käyttötiedot
Yleismittari vertailumittauksiin. Sisä- ja ulkomittauksiin monenlaisissa kappalemuodoissa käyttämällä kapeita vasteita. Erikoislisävarusteilla keskityspyörien, urien, lovien, lohenpyrstömuotojen, kartioiden, hammastusten sekä sisä- ja ulkokierteiden mittaamiseen.

Toimitussisältö
Perusyksikkö, puulaatikko.
Erikoislisävaruste
Mittakello tai tarkkuusmittakello, mittausalue 25 mm.

Rakenne
Kevyt, tukeva putkirakenne. Kaksi haarukkapidikettä eri mittakärjille. Kiinteä haarukkapidike (ilman ohjausuraa), jota voidaan siirtää putkessa karkea-asetusta varten. Liikuteltava haarukkapidike on asennettu välyksettömästi ja kitkattomasti erittäin tarkkaan kuulajohteeseen maksimaalisen tarkkuuden saavuttamiseksi.
Vakio mittausvoima integroidun mittausvoimajousen ansiosta. Kosketuksetonta asettamista varten mittausasentoon liikuteltava haarukka voidaan vetää taakse. Mittausaluetta voidaan laajentaa vapaasti jatkopaloilla (lisävaruste), enint. 3000 mm. Voidaan käyttää kaikkien mittakellojen tai hienomittakellojen kanssa, varren-⌀ 8 mm h6.

Käyttötiedot
Yleismittalaite vertailumittauksiin. Sisä- ja ulkomittauksiin monenlaisilla kappalemuodoilla kapeiden mittapäiden avulla. Erikoislisävarusteilla mittauksiin keskityspyöristä, urista, lovista, lohenpyrstömuodoista, kartioista, hampaista sekä sisä- ja ulkokierteistä.

Toimitussisältö
Perusyksikkö, puulaatikko.

Tekniset tiedot

Tuotetiedot
