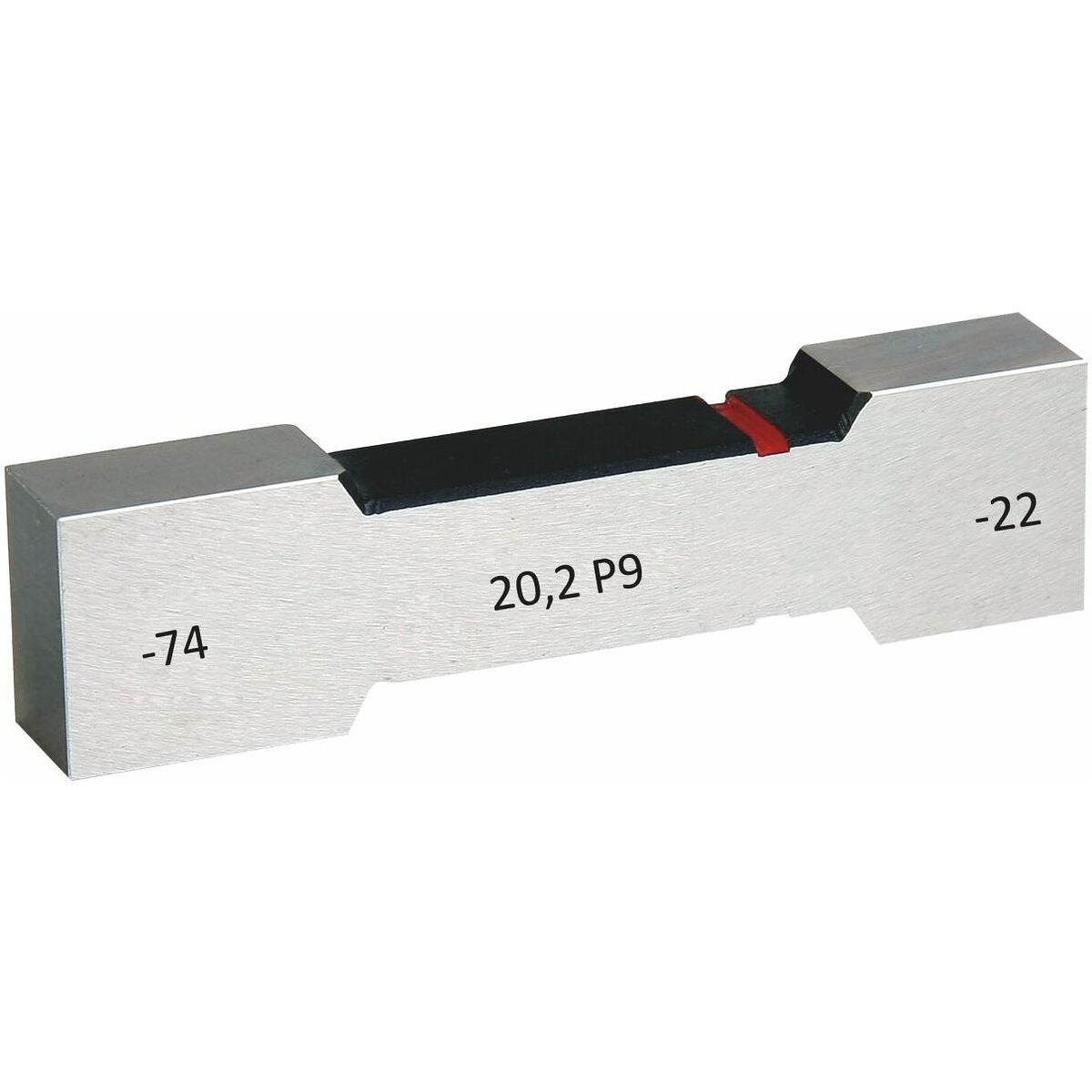

Kiilauratulkki
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
Toleranssit ja rajamitat standardien DIN EN ISO 1938-1 ja DIN 7164 mukaisesti.
Rakenne
Akselilovitulkit, joissa mene- ja ei-mene -puoli. Mene-puolella kulumavara DIN 7164:n mukaan. Tulkin runko karkaistua terästä.
Kiilauratulkki keskikokona ja ISO-sovitus, esim. nro 484409, koko 15,8 M6 tai numeerinen toleranssi, esim. nro 484409, koko 41,04 +0,01/-0,02.
Käyttötiedot
Tasovälyssovitusten tarkastukseen esim. urissa.
Huomautus
Määritä haluttu toleranssiluokka. Tilattaessa ilmoita toleranssialueen sijainti (A–ZC) ja perustoleranssiaste (7–13) tai numeerinen toleranssi. Perustoleranssiasteelle 6 ja sitä pienemmille toleransseille tulkkeja voidaan toimittaa pyynnöstä.
Tekniset tiedot
| Kalibrointi | L6 |
|---|---|
| Tuotetyyppi | Akseliuran tulkki |
| Toleranssialue | J; E; G; S; M; C; H; CD; R; T; ZA; Z; EF; ZC; JS; V; EF; P; F; FG; E; N; B; ZB; A; K; D; U; J; E; G; S; M; C; H; CD; R; T; ZA; Z; EF; ZC; JS; V; EF; P; F; FG; E; N; B; ZB; A; K; D; U; J; E; G; S; M; C; H; CD; R; T; ZA; Z; EF; ZC; JS; V; EF; P; F; FG; E; N; B; ZB; A; K; D; U |
| Nimellismitta | 9; 9; 9 |
| Laatu | HOA006576 |
| Nimellismitta | 9; 9; 9 |
| Normi | DIN EN ISO 1938-1; DIN 7164; DIN EN ISO 1938-1; DIN 7164; DIN EN ISO 1938-1; DIN 7164 |
| Normi | DIN EN ISO 1938-1; DIN 7164; DIN EN ISO 1938-1; DIN 7164; DIN EN ISO 1938-1; DIN 7164 |
Tuotetiedot
| Tuotenumero | 484409 |
|---|---|
| EAN | 2050002070967 |
