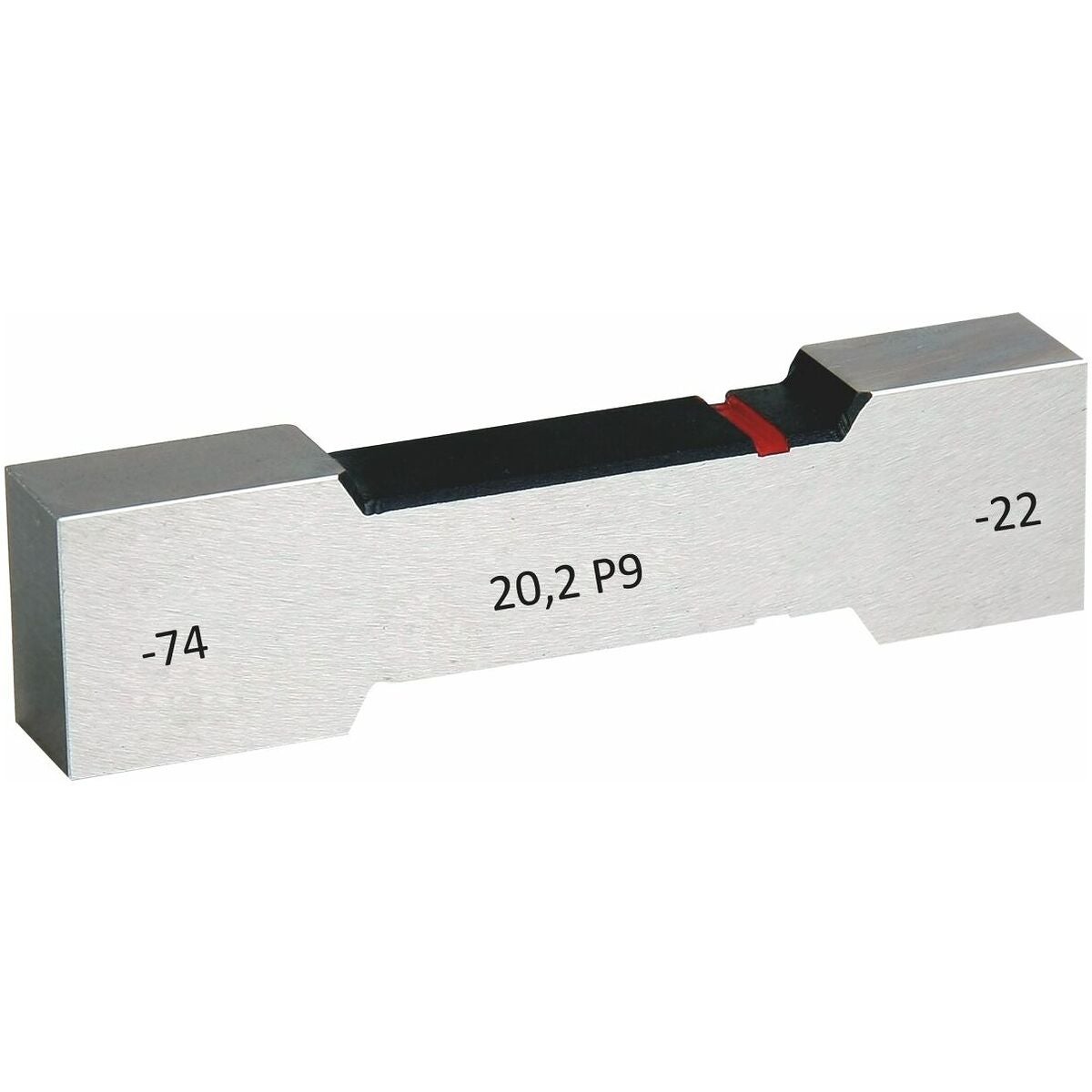

Kiilaura-astetulkkimitta numeerisella toleranssilla
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
- Tuotenumero
- 484410
Tuotekuvaus
Standardi
Toleranssit ja mitat standardien DIN 1938-1, DIN 2245-1 ja DIN 7163 mukaisesti.
Rakenne
Välikokoja tai numeerista toleranssia varten.
Akseliradan tulkkimitat läpi- ja ei-läpi-puolella. Läpi-puoli, jossa kulumistoleranssi standardin DIN 7164 mukaan. Tulkkirunko karkaistua terästä.
Käyttötiedot
Tasosovitteiden tarkastukseen, esim. urissa.
Huomautus
Kokoluokituksen tyyppi kuvaa nimellismittaa millimetreinä (mm).
Tyyppi A = 3,001–5,999
Tyyppi B = 6,001–8,999
Tyyppi C = 9,001–12,999
Tyyppi D = 13,001–16,999
Tyyppi E = 17,001–20,999
Tyyppi F = 21,001–25,999
Esimerkki: 15,8 m6 tai 41,04 + 0,01 / – 0,02.
Tekniset tiedot
| Kalibrointi | L6 |
|---|---|
| Tuotetyyppi | Akselivälysuran tulkki |
| Toleranssialue | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; T; U; V; X; E; Z; ZA; ZB; ZC |
| Laatu | HOA006576 |
| Nimellismitta | 9.001 - 12.999 mm |
| Normi | DIN 1938-1; DIN 2245-1; DIN 7163 |
| Normi | DIN 1938-1; DIN 2245-1; DIN 7163 |
Tuotetiedot
| Tuotenumero | 484410 |
|---|---|
| EAN | 2050001956651 |
