Kierre Kierre-tulkkimitta TiN

Tuotekuvaus

Standardi
Toleranssit ja mitat standardin DIN ISO 1502 mukaiset.

Rakenne
Ensimmäinen hiottu kierre poistaa työkappaleesta karkeat lastut ja estää ensimmäisen kierteen ennenaikaisen murtumisen. Rakenne DIN 2279–2299:n mukainen.

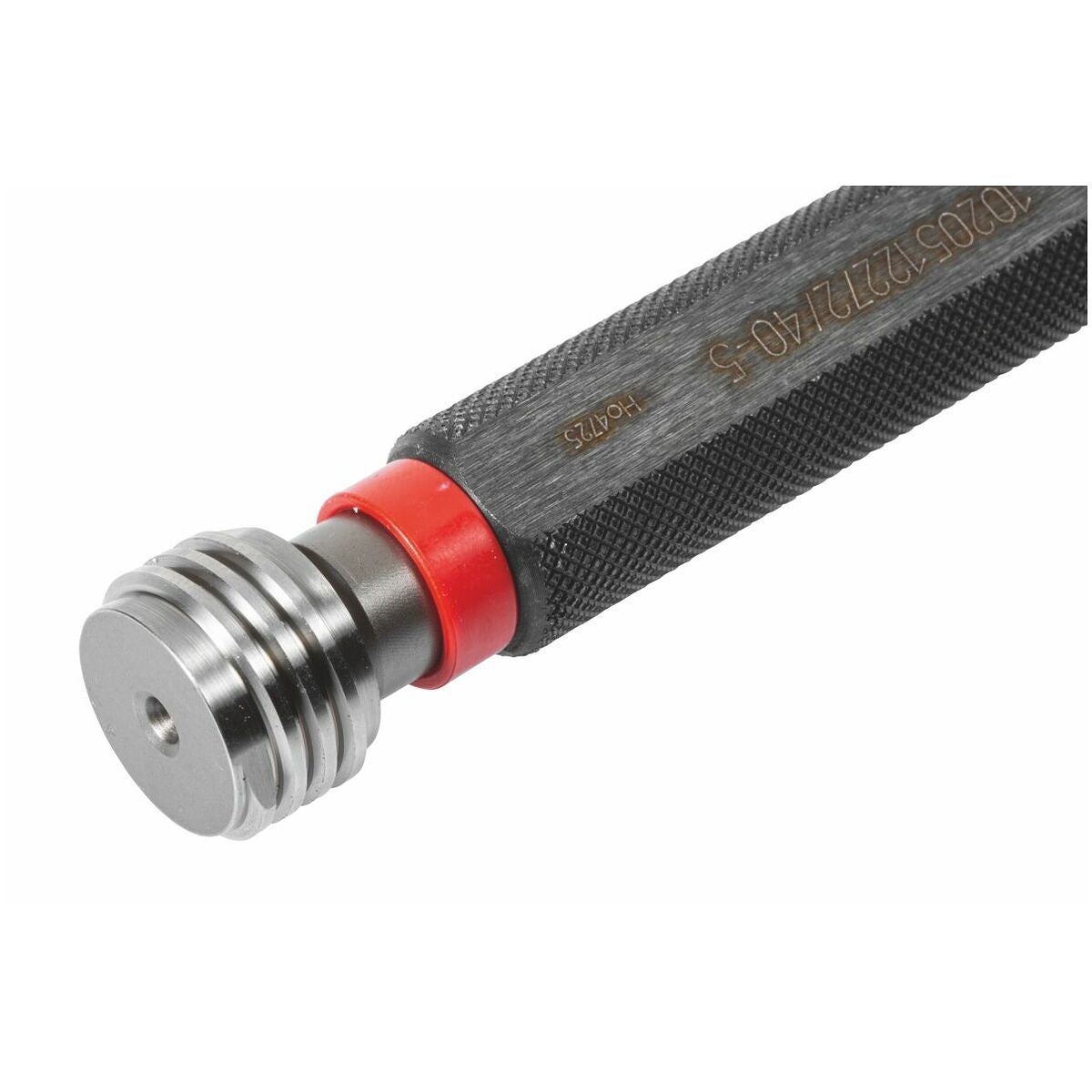

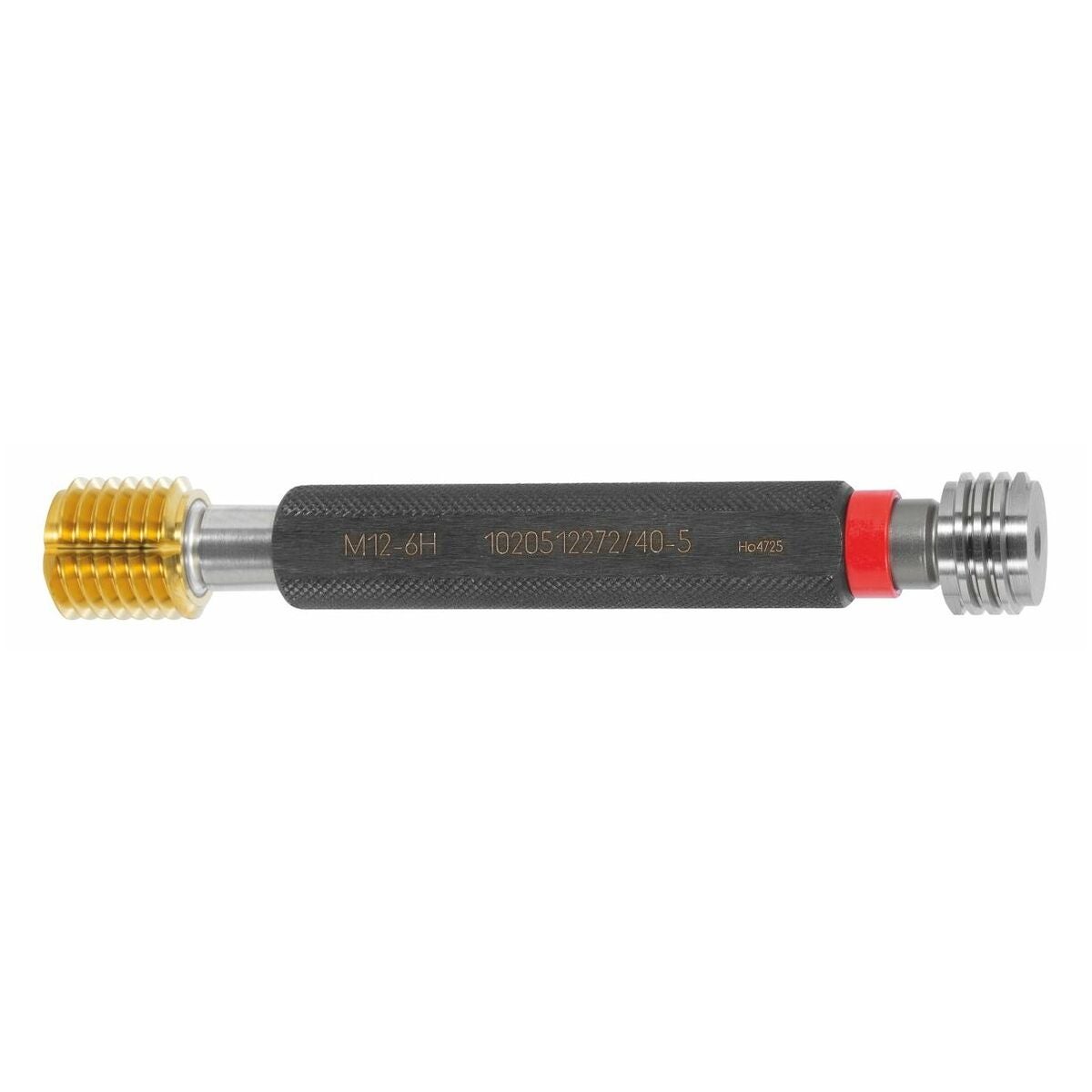

Meno- ja ei-meno -puoli samassa kahvassa (DIN 2240, osa 1, muoto R). Ei-meno -puoli merkitty punaisella.

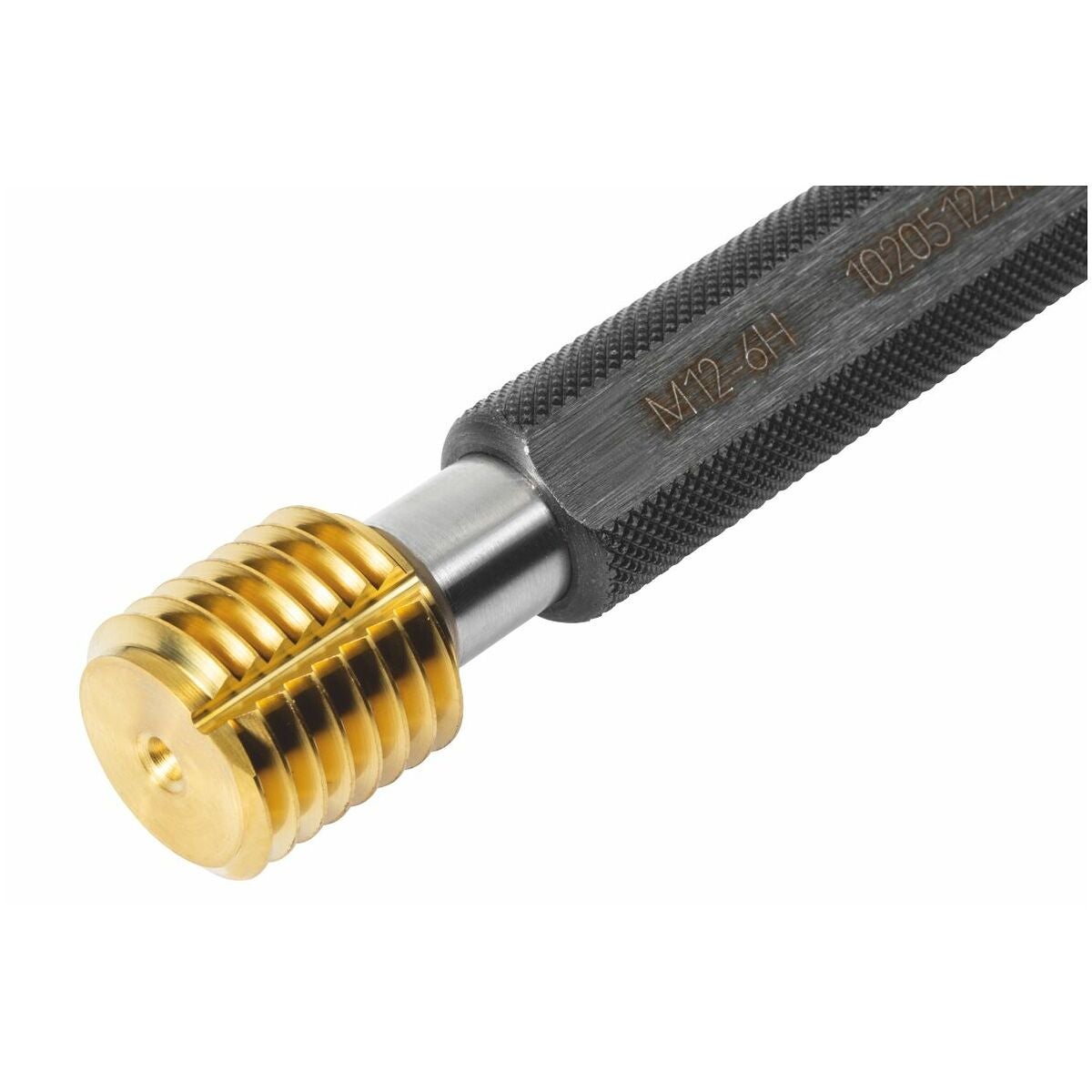

Meno-puoli TiN-pinnoitettu. Tämän ansiosta huomattavasti pidempi kulumiskesto, likaurat alkaen M6.

Käyttötiedot
Metriselle ISO-kierteelle, oikeakätinen DIN 13.
Toleranssiluokka 6H (M 1,4:ään asti = 5H).

Huomautus
Kierre-tulkkimittat voidaan toimittaa pyynnöstä myös muille nousuille, Whitworth-, trapetsi-, pyörö-, UNC-, UNF-, NPT-kierteille sekä vasenkätisille kierteille.
