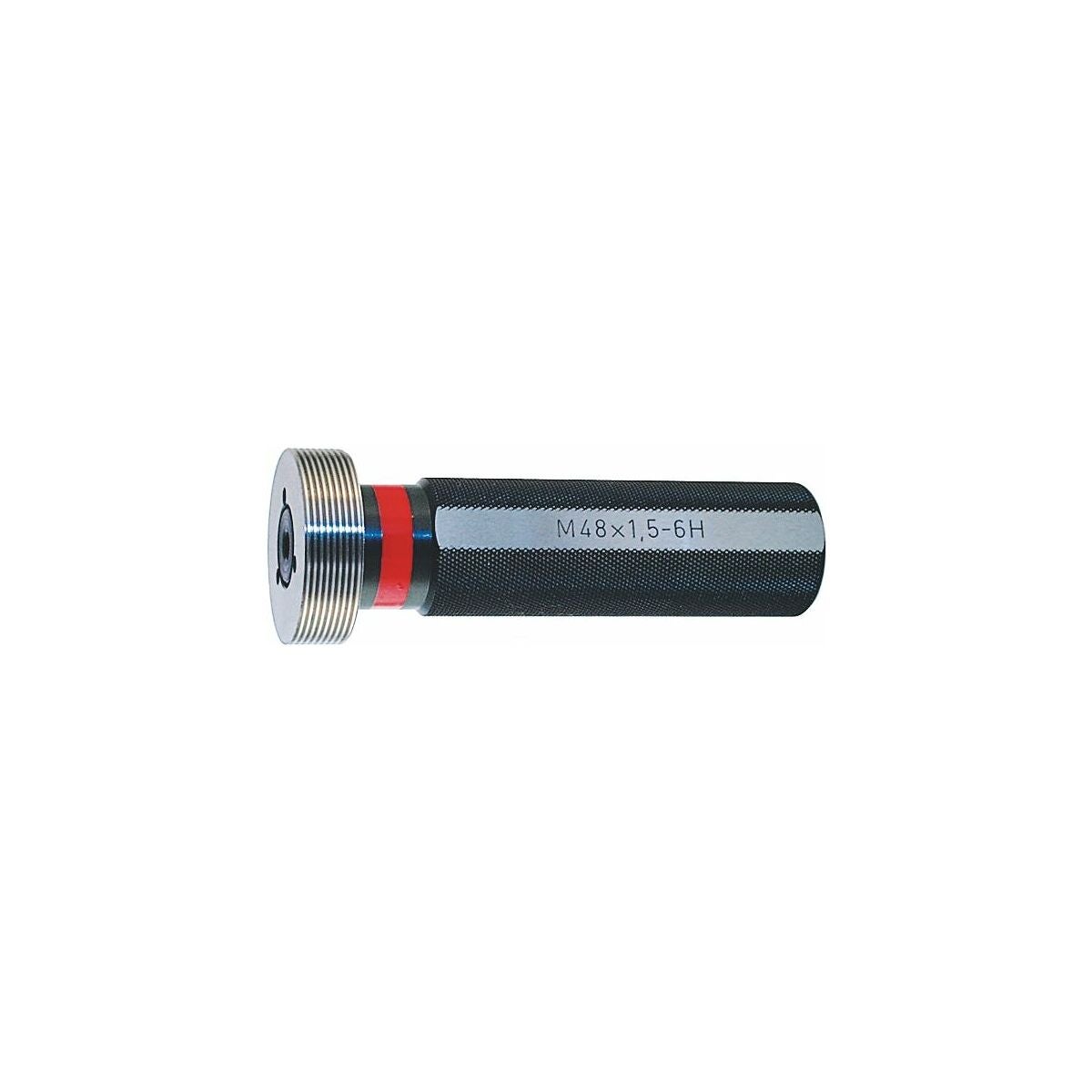

Hienokierre Tulppatulkki 6H
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Toleranssit ja mitat standardin DIN ISO 1502 mukaan.
Rakenne
Ensimmäinen hiottu kierre (alkaen 1 mm noususta) poistaa karkeat lastut työkappaleesta ja estää ensimmäisen kierteen ennenaikaisen katkeamisen.
Toteutus DIN 2279–2299 mukaan.
MENEE- ja EI MENE -tulkit erikseen (DIN 2240, osa 2, muoto GE).
Käyttötiedot
Metriselle ISO-hienokierteelle, oikea DIN 13.
Huomautus
Hienokierteiden kierre-/tulppatulkit muilla nousuilla, Whitworth-, trapetsi-, pyörö-, UNC-, UNF- ja NPT-kierteille sekä vasenkierteet toimitetaan pyynnöstä.
Tekniset tiedot
| Kalibrointi | L11 |
|---|---|
| Tuotetyyppi | Kierteen rajamittatulppa |
| Mittatyypi | Kierteen hylkäysmittatulppa |
| Toleranssialue | H; H; H |
| Laatu | 6 |
| Kierretyyppi | MF |
| Kierteen nousu | 2 mm |
| Kierrekoko | M52 |
| Normi | DIN 13 |
| Toleranssiluokka | 6H |
| Kalibrointi | L11 |
Tuotetiedot
| Tuotenumero | 486130 |
|---|---|
| EAN | 2050001675880 |
