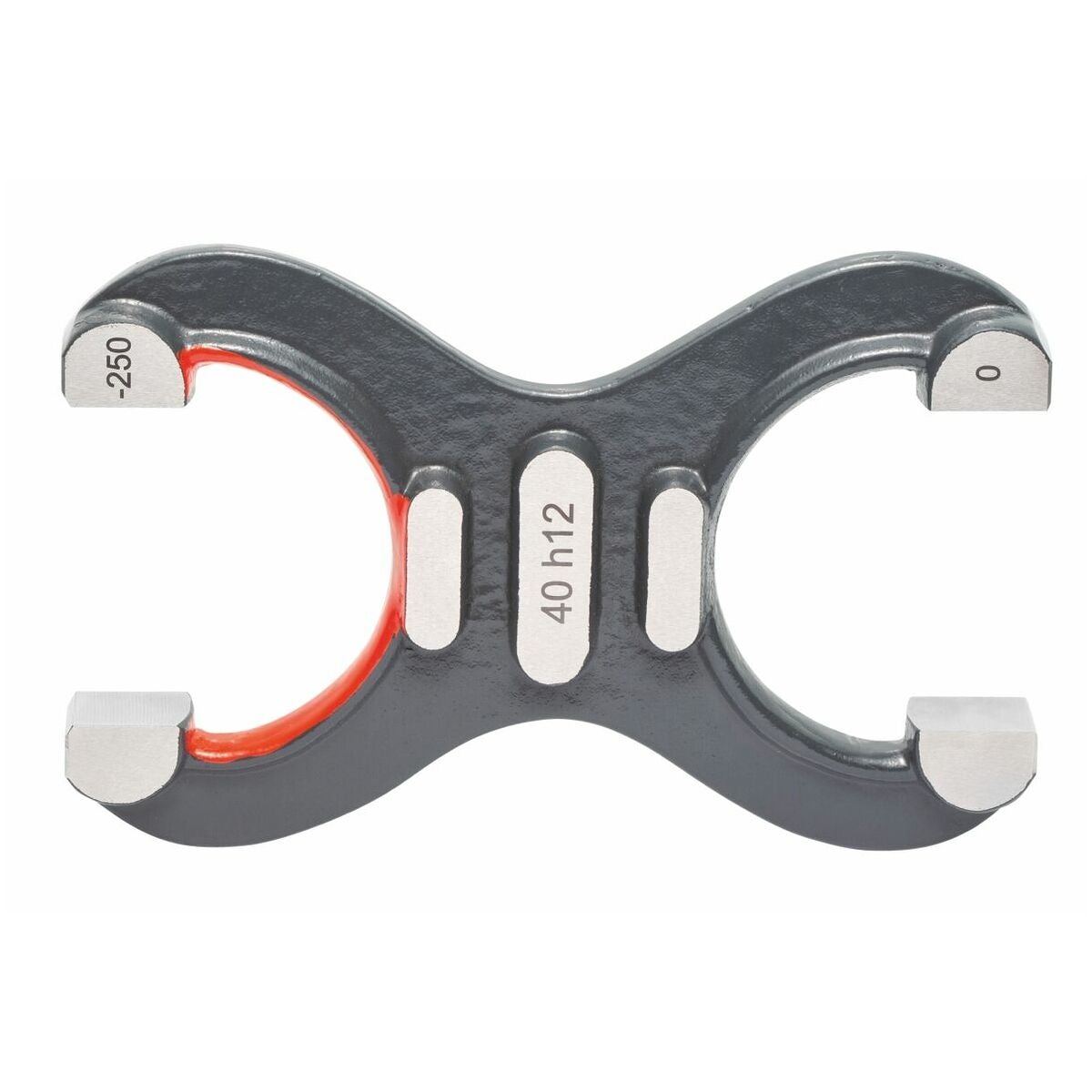

HaarukkamittatulkkI numeerisella toleranssilla

Tuotekuvaus

Normi
Toleranssit ja rajamittojen mukaan DIN EN ISO 1938-1 ja DIN 7163.

Malli
Kaksipuolinen haarukkamittatulkki ensiluokkaisesta mittatulkkiteräksestä, karkaistu, jännityksetön, hiottu ja hienolapattu. GO-puoli, jossa kulumistoleranssi DIN 7163:n mukaan.
Välikoille tai numeeriselle toleranssille.
Haarukkamittatulkki numeerisella toleranssilla, esim.
nro 484225 koko 41,04 + 0,01/ -0,02

Käyttötiedot
Akselien tarkastukseen välys-, siirtymä- tai ylisuurille sovitteille.

Huomautus
Kokomerkinnän tyyppi kuvaa nimellismittaa millimetreinä (mm).

Tyyppi A = 3 – 5,999
Tyyppi B = 6,001 – 6,999
Tyyppi C = 7,001 – 10,999
Tyyppi D = 10,001 – 14,999
Tyyppi E = 15,001 – 18,999
Tyyppi F = 19,001 – 22,999
Tyyppi G = 23,001 – 27,999
Tyyppi H = 28,001 – 32,999
Tyyppi I = 33,001 – 39,999
Tyyppi J = 40,001 – 43,999
Tyyppi K = 44,001 – 49,999
Tyyppi L = 50,001 – 55,999
Tyyppi M = 56,001 – 62,999
Tyyppi N = 63,001 – 71,999
Tyyppi O = 72,001 – 75,999
Tyyppi P = 76,001 – 82,999
Tyyppi Q = 83,001 – 92,999
Tyyppi R = 93,001 – 99,999
