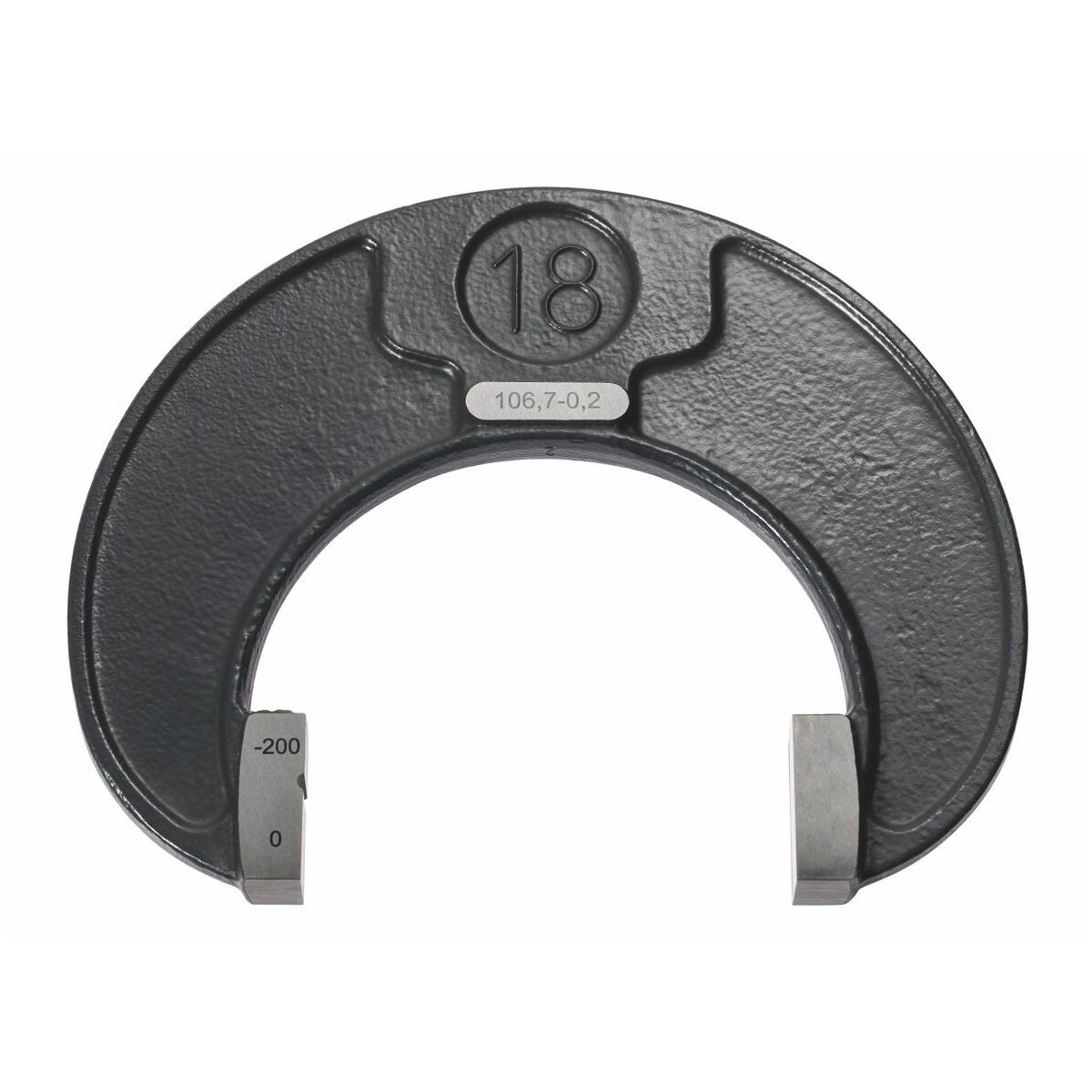

Haarukkamitta kiintoavaimella
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
Mitat standardin DIN 2231 mukaan.
Malli
Taottu malli, valmistettu karkaistusta mittateräksestä. Karkaistu, hiottu ja läpätty mittapinta. Go-puoli kulumavaran kanssa standardin DIN 7163 mukaan.
Haarukkamitta ISO-toleranssiluokalla, esim. nro 484227 koko 125,05 M6 tai numeerisella toleranssilla, esim. nro 484227 koko 125,05 + 0,01/ -0,02. ISO-toleranssialueiden sijainneille A–zc perus-toleranssiasteissa 6–13.
Käyttötiedot
Akselien tarkastukseen välys-, siirtymä- tai ylisovitteiden osalta.
Huomautus
Määritä haluttu toleranssiluokka. Tilauksessa ilmoita toleranssialue (a–zc) ja perus-toleranssiaste (6–13) tai numeerinen toleranssi. Mittatapit perus-toleranssiasteelle 5 ja hienommille toleransseille saatavana pyynnöstä.
Tekniset tiedot
| Kalibrointi | L8 |
|---|---|
| Tuotetyyppi | Koukkutulkki |
| Mittatyypi | Vastaanottotulkki; Kävelytulkki; Vastaanottotulkki; Kävelytulkki; Vastaanottotulkki; Kävelytulkki |
| Toleranssialue | a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; t; u; v; x; y; z; za; zb; zc; a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; t; u; v; x; y; z; za; zb; zc; a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; t; u; v; x; y; z; za; zb; zc |
| Laatu | HOA006576 |
| Nimellismitta | 125–139,999 mm |
| Normi | DIN 7163; DIN 2231; DIN 2231; DIN 7163; DIN 2231; DIN 2231; DIN 7163; DIN 2231; DIN 2231 |
| Materiaali | tulkkiterästä |
| Pienin mahdollinen toleranssialue | a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; t; u; v; x; y; z; za; zb; zc; a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; t; u; v; x; y; z; za; zb; zc; a; b; c; cd; d; e; ef; f; fg; g; h; j; js; k; m; n; p; r; t; u; v; x; y; z; za; zb; zc |
| Kalibrointi | L8 |
| Hylkäystulkki | Vastaanottotulkki; Kävelytulkki; Vastaanottotulkki; Kävelytulkki; Vastaanottotulkki; Kävelytulkki |
| Normi | DIN 7163; DIN 2231; DIN 2231; DIN 7163; DIN 2231; DIN 2231; DIN 7163; DIN 2231; DIN 2231 |
Tuotetiedot
| Tuotenumero | 484227 |
|---|---|
| EAN | 2050002077621 |
