Koukkutulkkimitta
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
Toleranssit ja mitat standardien DIN EN ISO 1938-1 ja DIN 7163 mukaisesti.
Rakenne

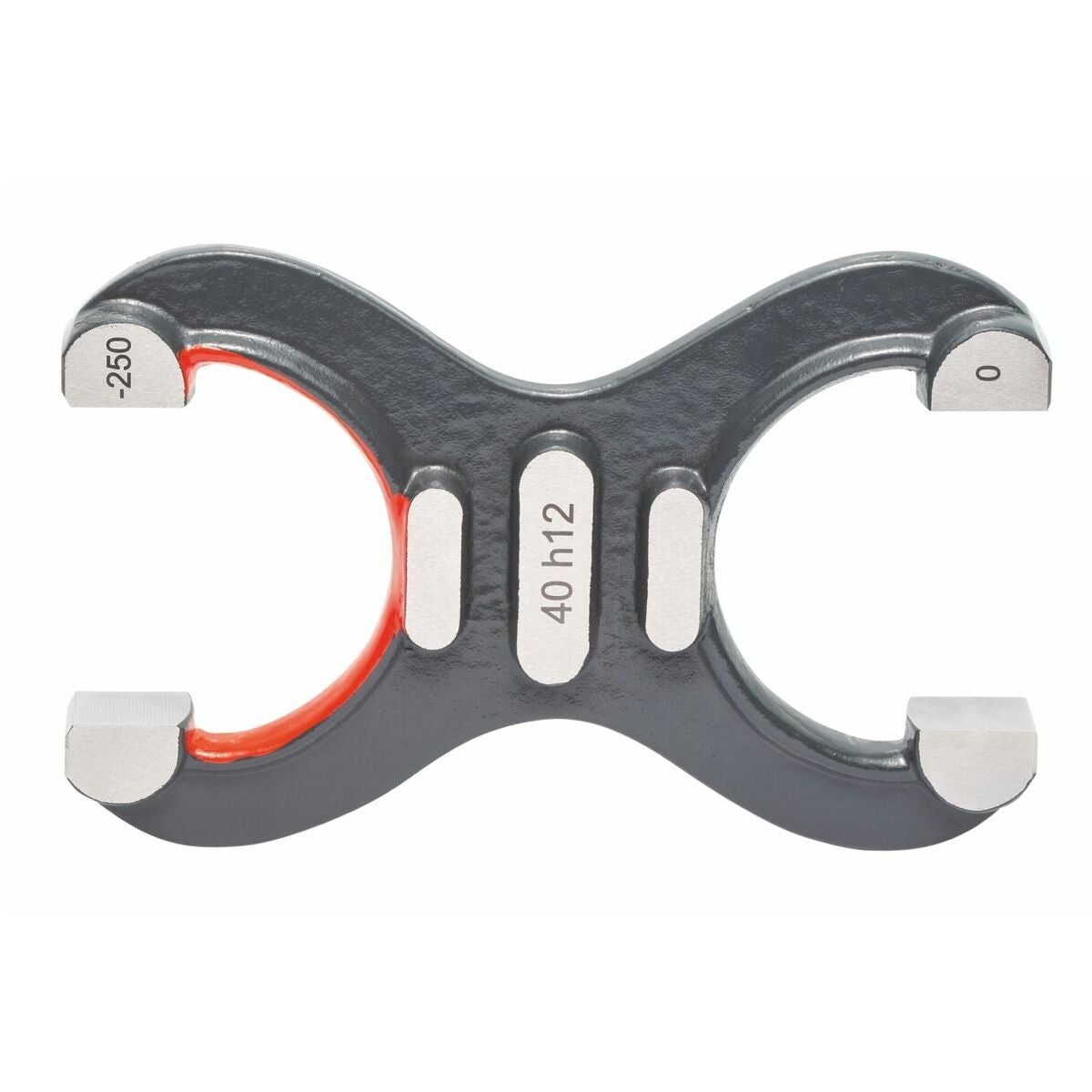

Kaksipuolinen haarukkamitta ensiluokkaisesta mittateräksestä, karkaistu, jännitykset poistettu, hiottu ja hienolapattu. Go-puoli, jossa kulumistoleranssi DIN 7163:n mukaan.
Haarukkamitta ISO-toleranssiluokalla, esim. nro 484223 koko 15,8 M6, tai numeerisella toleranssilla, esim. nro 484223 koko 41,04 + 0,01/-0,02.
ISO-toleranssikenttäsijainneille a–zc perustoleranssiasteissa 6–13.
Käyttötiedot
Akselien tarkastukseen välys-, siirtymä- tai ylikokomitoitettuja sovitteita varten.
Huomautus
Määritä haluttu toleranssiluokka. Tilatessasi ilmoita toleranssialue (a–zc) ja perustoleranssiaste (6–13) tai numeerinen toleranssi. Perustoleranssiasteelle 5 ja hienommille toleransseille mittatapit toimitetaan pyynnöstä.
Tekniset tiedot
| Kalibrointi | L8 |
|---|---|
| Tuotetyyppi | Koukkutulkkimitta |
| Mittatyypi | Mene-tulkkimitta; Hylkäystulkkimitta; Mene-tulkkimitta; Hylkäystulkkimitta; Mene-tulkkimitta; Hylkäystulkkimitta |
| Toleranssialue | a; b; d; e; c; cd; f; fg; ef; j; js; g; h; m; n; k; s; t; p; r; x; u; v; za; zb; y; z; zc; a; b; d; e; c; cd; f; fg; ef; j; js; g; h; m; n; k; s; t; p; r; x; u; v; za; zb; y; z; zc; a; b; d; e; c; cd; f; fg; ef; j; js; g; h; m; n; k; s; t; p; r; x; u; v; za; zb; y; z; zc |
| Nimellismitta | 72; 72; 72 |
| Laatu | HOA006576 |
| Nimellismitta | 72; 72; 72 |
| Normi | DIN 7163; DIN 7164; DIN 7150-2; DIN 7163; DIN 7164; DIN 7150-2; DIN 7163; DIN 7164; DIN 7150-2 |
| Materiaali | tulkkiterästä |
| Kalibrointi | L8 |
Tuotetiedot
| Tuotenumero | 484223 |
|---|---|
| EAN | 2050001937049 |
