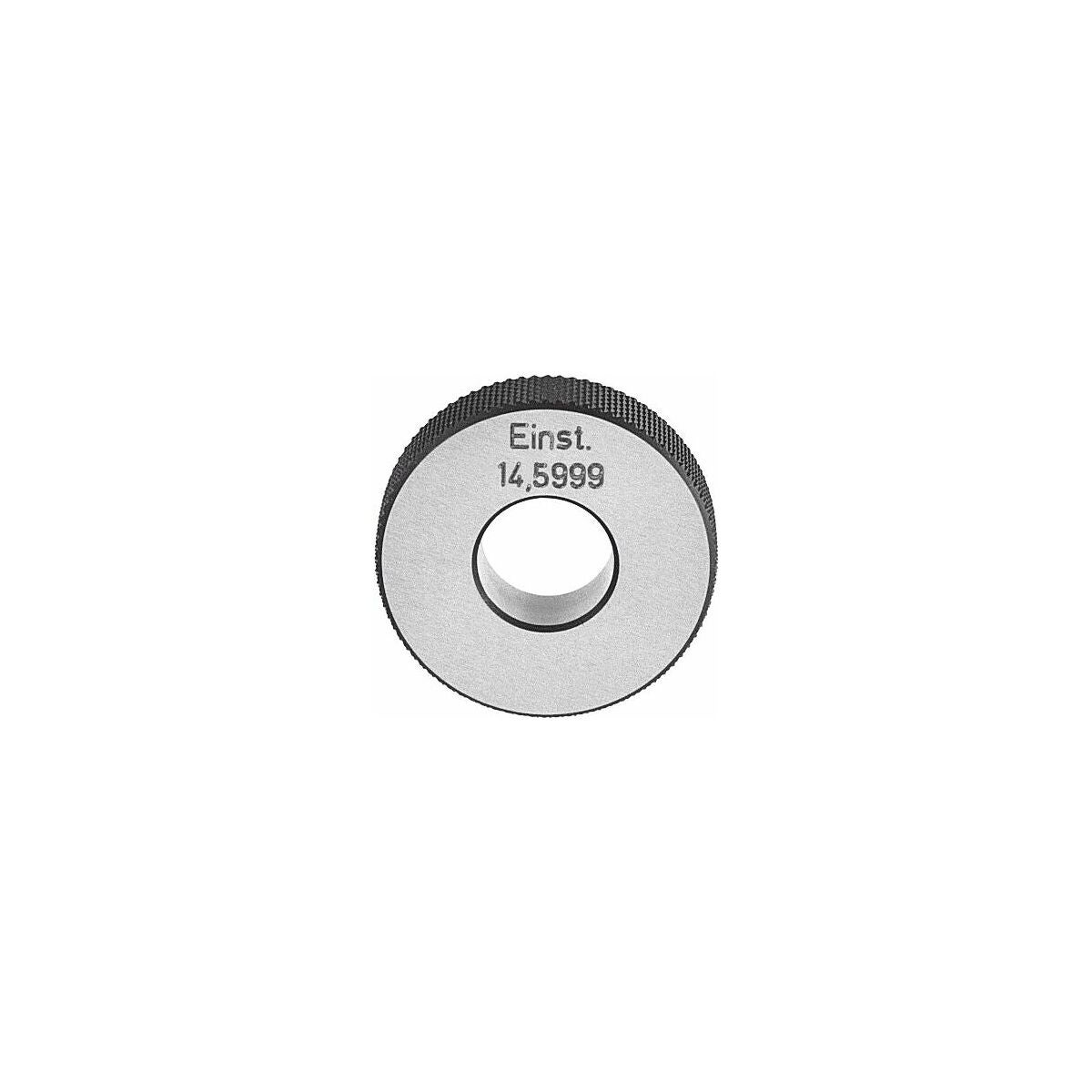

Asetusrengas, välikoko

Tuotekuvaus

Standardi
Standardin DIN 2250 C mukainen.

Rakenne
Asetusrenkaat (tarkastusrenkaat) ensiluokkaisesta mittateräksestä, karkaistu, jännitykset poistettu, hiottu ja hienoläpätt y.
Asetusrenkaat on merkitty todellisella arvolla. Reiän valmistajatoleranssi on JS4.

Huomautus
Ilmoita tarkka nimellis-⌀. Väli-/kommarengasmitat ovat vain asetusrenkaita desimaalimitoin! Suoralle (sylinterimäiselle) ⌀:lle ks. nro 484030 tai pyynnöstä.
Tilausesimerkki ⌀ 10 002: nro 484035 B 10,002. Keraamisia asetusrenkaita kokonaismillimetrimitoilla saatavana pyynnöstä.
Kokoluokituksen tyyppi kuvaa nimellismittaa millimetreinä (mm).

Tyyppi A = 3,001–3,499
Tyyppi B = 3,501–14,999
Tyyppi C = 15,001–19,999
Tyyppi D = 20,001–24,999
Tyyppi E = 25,001–31,999
Tyyppi F = 32,001–39,999
Tyyppi G = 40,001–49,999
Tyyppi H = 50,001–59,999
Tyyppi I = 60,001–69,999
Tyyppi J = 70,001–79,999
Tyyppi K = 80,001–89,999
Tyyppi L = 90,001–99,999
