Mittapalasarja, teräs, toleranssiluokka 1 10 10

Tuotekuvaus

Rakenne
Vanhetetusta erikoisteräksestä. Karkaistut, kevyesti murretuin reunoin. Laputetut mittapinnat. (HRC 64–66) Tarkastustodistuksessa (tehdaskalibrointitodistuksessa) esitetään kunkin mittapalan todellinen poikkeama nimellismitasta yhdessä tarkastusehtojen kanssa. Näin saadaan selville tarkka todellinen mitta. Viittaus kansallisiin standardeihin osoitetaan jäljitettävyydellä DKD- tai PTB-referenssisarjoihin. Pituustoleranssit (pituuteen 100 mm asti) ks. nro 480200–480300.
Muu rakenne kuten nro 480450.

Käyttötiedot
Sankamikrometrien tarkastukseen standardin VDI/VDE/DGQ 2618 mukaisesti, sivu 10.1.

Sisältö

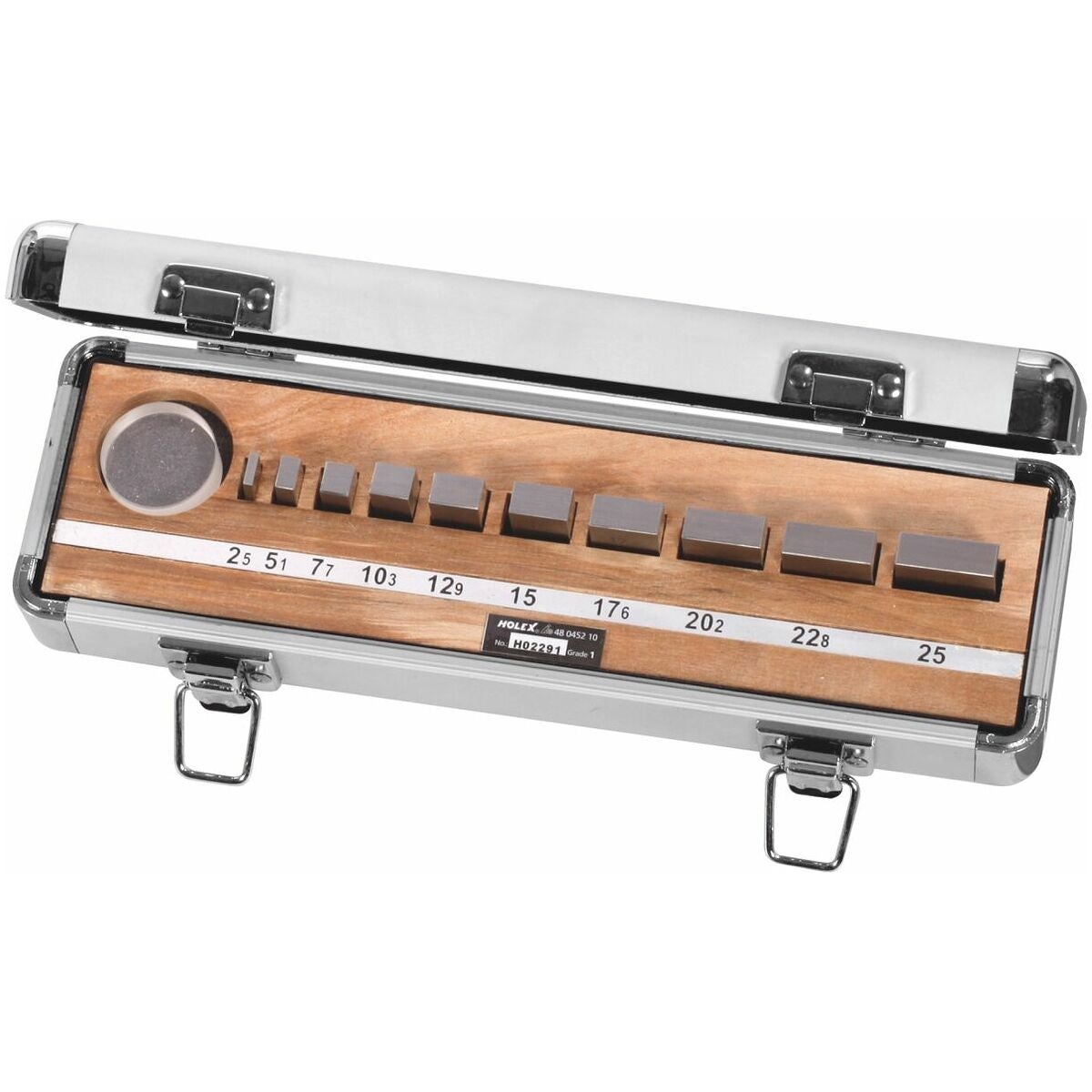

Kukin 1 mitta (mm): koko 2,5; 5,1; 7,7; 10,3; 12,9; 15,0; 17,6; 20,2; 22,8; 25,0; tasolasi-⌀ 30 mm: 1 kplSisältö, taulukon käyttö
1 mitta kutakin: koko 2,5; 5,1; 7,7; 10,3; 12,9; 15,0; 17,6; 20,2; 22,8; 25,0 mm
tasolasi 30 mm: 1 kpl

Rakenne
Vanhennetusta erikoisteräksestä. Karkaistu, kevyesti murtoreunaiset särmät. Läpitetyt mittapinnat. (HRC 64−66) Testitodistuksessa (tehdaskalibrointitodistus) esitetään kunkin mittapalan todellinen poikkeama nimellismitasta sekä koestusolosuhteet. Näin saadaan selville tarkka todellinen mitta. Viittaus kansallisiin standardeihin osoitetaan jäljitettävyydellä DKD- tai PTB-viitesarjoihin. Pituustoleranssit (pituuteen 100 mm saakka) ks. nro 480200−480300.
Muu rakenne kuten nro 480450.

Käyttötiedot
Sankarimikrometrien tarkastukseen standardin VDI/VDE/DGQ 2618, sivu 10,1, mukaisesti.

Sisältö
Kukin 1 mitta (mm): koko 2,5; 5,1; 7,7; 10,3; 12,9; 15,0; 17,6; 20,2; 22,8; 25,0 tasolasi-⌀ 30 mm: 1 kpl

Tekniset tiedot

Tuotetiedot
