Monitoimitesteri 1663kit

Tuotekuvaus

Ominaisuudet
Fluke 1663 -monitoimiasennustesteri on täydellinen valinta kovassa käytössä oleville ammattilaisille
1663-asennustesteri tarjoaa koko toimintoalueen ja laajennetut mittaustoiminnot, joita ammattimaiset sähköasentajat tarvitsevat. Se on kompakti ja kevyt (alle 1,3 kg) ja siinä on pehmustettu kanto- ja lantiovyö, joka tekee siitä mukavan käsitellä. Käyttö on intuitiivista ja helppoa kaikille käyttäjille, joten sitä voidaan käyttää suoraan nopeisiin ja tehokkaisiin tarkastuksiin soveltuvien standardien mukaisesti. Lisäksi voit säästää aikaa lisätoiminnoilla, kuten RCD- ja silmukkaimpedanssimittausten kytkettävällä automaattisella käynnistyksellä. Itsetestin avulla säästät aikaa ja voit luottaa mittaustuloksiin enemmän.

DC-suojalaitteiden testaus sähköajoneuvojen latausasemilla – RCD tyyppi A EV tai RDC-DD
Tarkasta DC-suojalaitteet sähköajoneuvojen latausasemilla käyttämällä VAR-tilaa (vaihteleva RCD-koevirta) RCD:lle tyyppi B (tasaiset jäännöstasavirtakomponentit), jolloin asennustarkastukset toteutetaan RCD:lle tyyppi A EV tai RDC-DD IEC 62.955:n mukaisesti (6/60/200 mA ja ramppi <2–6 mA). Tämä mahdollistaa lisäisten 6 mA DC -valvontojen nopean ja helpon testauksen latauspisteissä, ja sitä voidaan käyttää yhdessä Fluke FEV100- tai FEV300-testisovittimien kanssa.

Yhteensopiva ohjelmiston kanssa

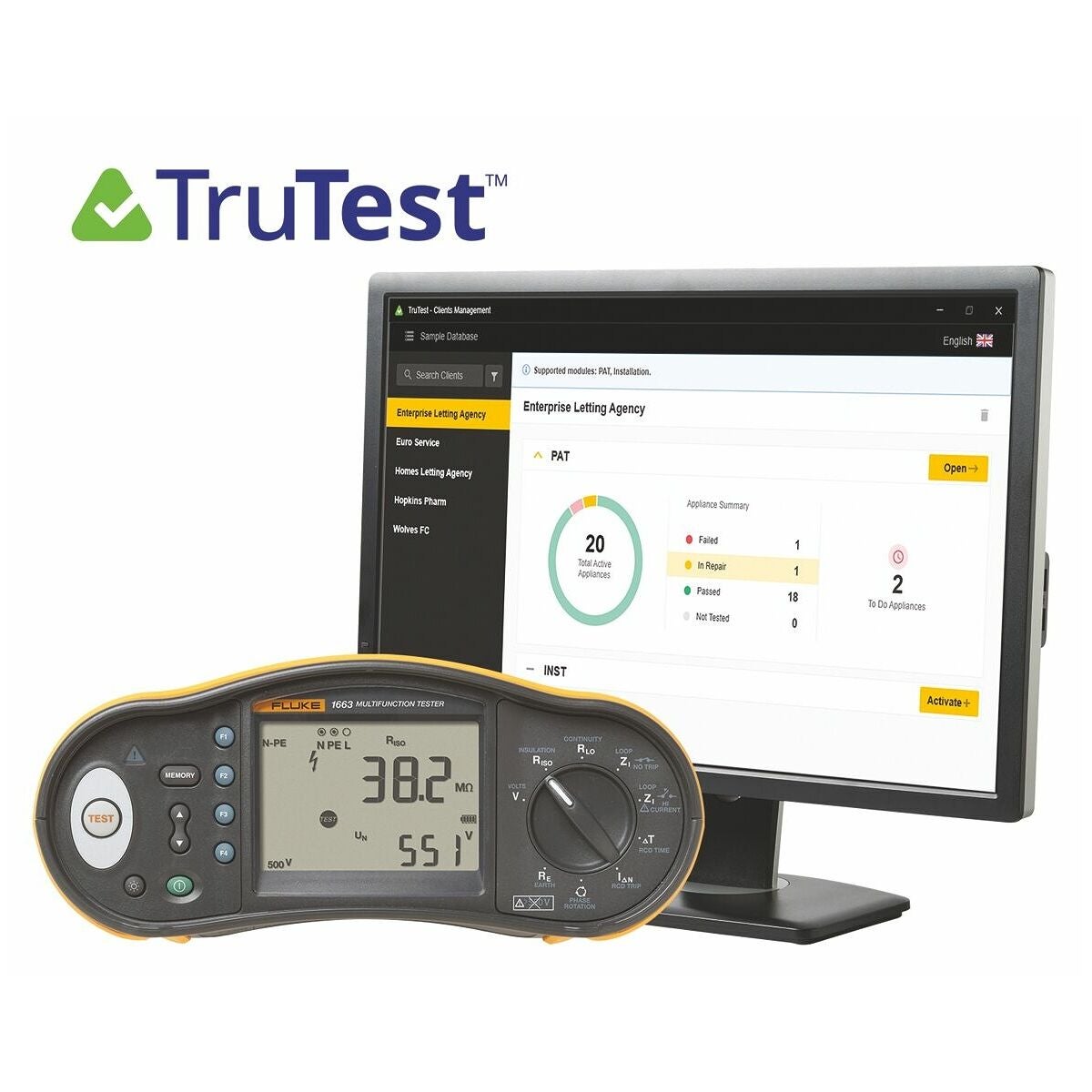

Fluke 1663 on yhteensopiva TruTest™-ohjelman kanssa. TruTest™ on Fluken ohjelmisto, joka yksinkertaistaa sähköisten laitteiden tarkastusten tiedonhallintaa ja raportointia perinteisiin menetelmiin verrattuna. Tarkastatpa kiinteitä asennuksia tai laitteita toimistossa, arvioit korjauksia korjaamossa tai suoritat määräaikaistarkastuksia, oikea tiedonhallinta on ratkaisevan tärkeää, jotta voit laatia asiakkaillesi helposti ymmärrettäviä raportteja. TruTest™-ohjelmalla voit tuoda mittaustulokset nopeasti ja helposti suoraan tarkastus- ja mittalaitteista, hallita laitteista siirrettyjä tiedostoja ja tarvittaessa syöttää dataa käsin.

Muita hyödyllisiä ominaisuuksia:

• Johdotuksen napaisuuden tarkistus, katkenneet N-johtimet tunnistetaan
• Eristysresistanssin sekä silmukka- ja johdinresistanssin mittaus
• Zmax-muistitoiminto verkko- ja silmukkaimpedanssimittaukseen
• Ainutlaatuinen nolla-adapteri nopeaan, aina luotettavaan ja tarkkaan mittajohtimien ja verkkomittajohdon kompensointiin
• Moottorikäämien mittaus jatkuvuustestillä
• Ennakoidun maasulkuvirran (PEFC/IK, Prospective Earth Fault Current) ja ennakoidun oikosulkuvirran (PSC/IK, Prospective Short Circuit Current) laskenta
• RCD:n laukaisuajan ja RCD:n laukaisuvirran mittaus (ramppitesti)
• Laukaisuajan ja laukaisuvirran mittaus RCD-tyypeille A ja AC yhdellä testillä.
• RCD:n vaihtelevan koevirran mittaus
• Automaattinen testisekvenssi vikavirtasuojakytkimelle (RCD)
• Sisältää vaihejärjestyksen suunnan näytön
• Turvallisuusvaatimukset ylijänniteluokkien CAT III 500 V ja CAT IV 300 V mukaisesti.

Ominaisuudet
Vaihtojännitteen mittaus
Alue: 500 V
Resoluutio 0,1 V
Tarkkuus 45–66 Hz: 0,8 % + 3 numeroa
Tuloimpedanssi: 360 kΩ
Ylikuormitussuoja: 660 V tehollisarvo

Jatkuvuustesti (RLO)
Mittausalueet (automaattinen alueenvalinta): 20 Ω/ 200 Ω/ 2000 Ω
Resoluutio: 0,01 Ω/ 0,1 Ω/ 1 Ω
Tyhjäkäyntijännite: >4 V

Eristysresistanssin mittaus (RISO)
Koestusjännite: 50 / 100 / 250 / 500 / 1 000 V
Koestusjännitteen tarkkuus (nimelliskoevirralla): +10 %, -0 %
Eristysresistanssialue: 20 MΩ / 50 MΩ; 20 MΩ / 100 MΩ; 20 MΩ / 200 MΩ; 20 MΩ / 200 MΩ / 500 MΩ; 20 MΩ / 200 MΩ / 1000 MΩ
Resoluutio: 0,01 MΩ / 0,1 MΩ; 0,01 MΩ / 0,1 MΩ; 0,01 MΩ / 0,1 MΩ; 0,01 MΩ / 0,1 MΩ / 1 MΩ; 0,01 MΩ / 0,1 MΩ / 1 MΩ
Koevirta: 1 mA @ 50 kΩ; 1 mA @ 100 kΩ; 1 mA @ 250 kΩ; 1 mA @ 500 kΩ; 1 mA @ 1 MΩ

Silmukka- ja verkkoimpedanssi (ZI)
Alue: 10 Ω (suurvirta-mΩ-tila)/20 Ω/200 Ω/2000 Ω
Resoluutio: 0,001 Ω/ 0,01 Ω/ 0,1 Ω/1 Ω

Oikosulkuvirta (IK), PSC-testi
Alue: 1 000 A / 10 kA (50 kA)
Resoluutio: 1 A / 0,1 kA
Lasketut arvot: Ennakoitu oikosulkuvirta (PEFC) tai ennakoitu oikosulkuvirta (PSC) määritetään jakamalla mitattu verkkojännite mitatulla silmukkaimpedanssilla (L-PE) tai vastaavasti verkkoimpedanssilla (L-N).

Maadoitusresistanssin mittaus (RE)
Alue: 200 Ω/2000 Ω
Resoluutio: 0,1 Ω/1 Ω
Taajuus: 128 Hz
Lähtöjännite: 25 V

Vaihejärjestyksen suunta: KYLLÄ

Yleiset tekniset tiedot
Ulkomitat (P x L x K): 10 x 25 x 12,5 cm
Paino paristot mukaan lukien: 1,3 kg
Paristotyyppi, määrä: 1,5 V AA-tyyppi (LR6 Mignon), 6 kpl per laite
Kotelointiluokka IP40
Turvallisuus: EN/IEC 61010-1 ja EN/IEC 61010-2-034 mukainen
Ylijänniteluokka: CAT III 500 V; CAT IV 300 V
Soveltuvat standardit: EN 61557-1 – EN 61557-7 sekä EN 61557-10

Toimitussisältö

• Monitoimiasennustesteri Fluke 1663
• 6 AA-paristoa (IEC LR6)
• Jäykkä laukku C1600
• Nolla-adapteri
• Kestävä verkkomittajohto
• Mittajohtosarja
• Pehmustettu kanto- ja lantiovyö
• Lyhyt käyttöohje
• TP165X-koetinkärki ja mittajohtimet kauko-ohjaukseen
