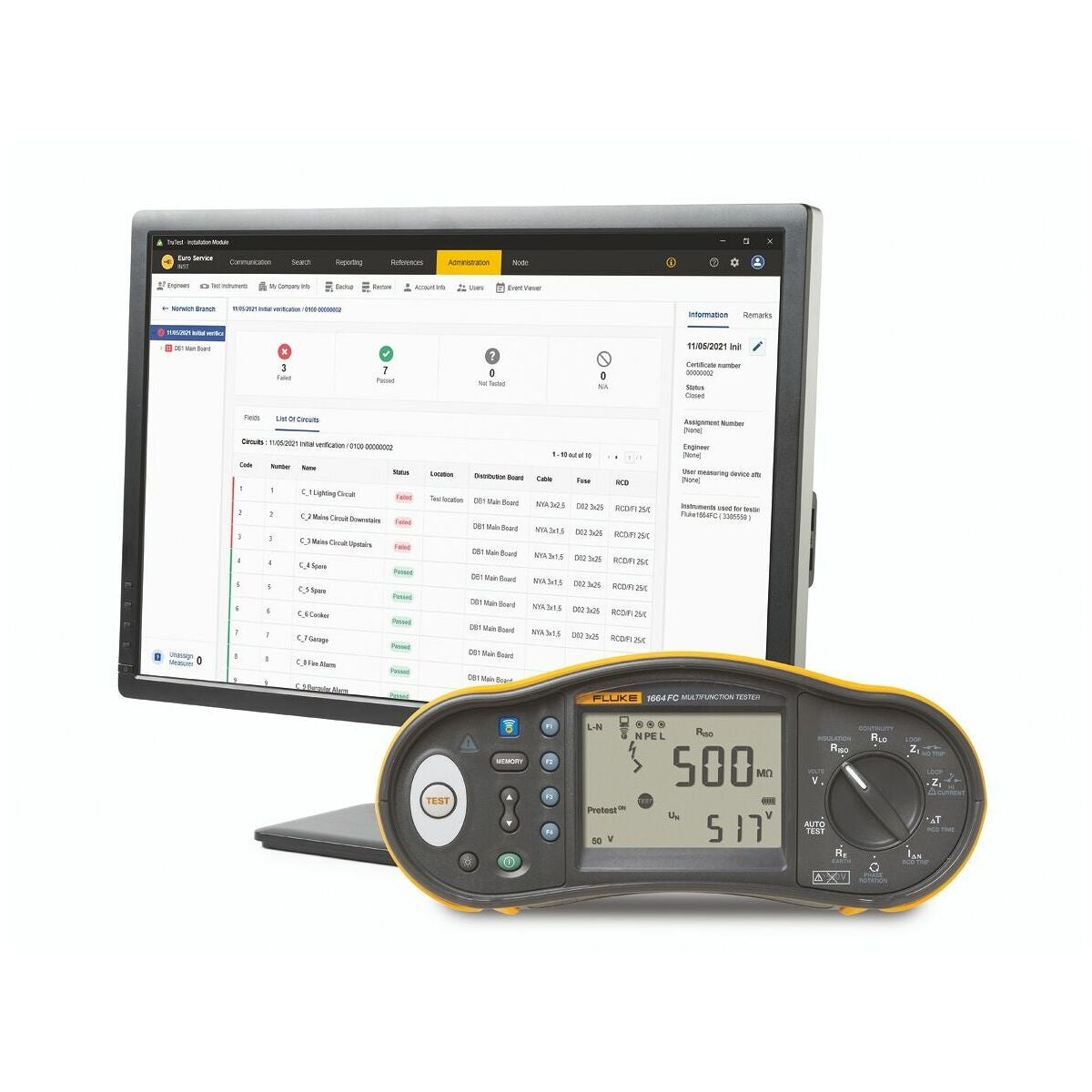

Fluke 1664 FC -monitoimiasennustesteri TruTest™-tiedonhallintaohjelmistolla
Fluke 1664 FC -monitoiminen asennustesteri nopeuttaa sähköasennusten tarkastamista
1664 FC:ssä on kaikki olennaiset mittaustoiminnot ja älykkäät käyttöä helpottavat ohjaustoiminnot sähköasennuksen nopeaan, tehokkaaseen ja standardien mukaiseen tarkastukseen, laitteiden suojaamiseen sekä tulosten reaaliaikaiseen siirtoon älypuhelimen kautta.

DC-suojalaitteiden testaus sähköajoneuvojen latausasemilla – RCD tyyppi A EV tai RDC-DD
Tarkasta DC-suojalaitteet sähköajoneuvojen latausasemilla käyttämällä VAR-tilaa (vaihteleva RCD-koevirta) RCD:lle tyyppi B (tasaiset jäännöstasavirtakomponentit), jolloin asennustarkastukset toteutetaan RCD:lle tyyppi A EV tai RDC-DD IEC 62.955:n mukaisesti (6/60/200 mA ja ramppi <2–6 mA). Tämä mahdollistaa lisäisten 6 mA DC -valvontojen nopean ja helpon testauksen latauspisteissä, ja sitä voidaan käyttää yhdessä Fluke FEV100- tai FEV300-laitteiden kanssa.

Suojaa kytketyt laitteet tahattomilta vaurioilta
Fluke 1664 FC on ainoa asennustesteri, jossa on eristyksen esikoe (Insulation PreTest™). Toiminto pysäyttää eristysmittauksen ja antaa visuaalisen varoituksen, jos havaitaan, että tarkastettavaan järjestelmään on kytketty laite. Se auttaa ehkäisemään mahdollisesti vakavia ja kalliita virheitä, jotka voivat vaurioittaa asiakkaidesi laitteita.

Auto Test lyhentää tarkastuksiin kuluvaa aikaa
Auto Test suorittaa jopa seitsemän asennustarkastuksen vaihetta peräkkäin, jolloin standardien mukaiset tarkastukset voidaan tehdä huomattavasti nopeammin. Lisäksi se vähentää manuaalisten kytkentöjen määrää mittauspisteisiin, mikä pienentää virheiden todennäköisyyttä ja lyhentää tarkastusaikaa.

Säästä aikaa ja paranna yhteistyötä
Koska 1664 FC on yhteensopiva Fluke Connect® -järjestelmän kanssa, voit lähettää tulokset älypuhelimeesi, tallentaa ne pilveen ja jakaa mittaustietoja reaaliajassa tiimin jäsenten kanssa ShareLive-videopuhelun kautta. Tämä on nopein tapa näyttää tiimillesi, mitä näet, ja auttaa saamaan hyväksynnät ilman, että sinun tarvitsee poistua työmaalta. Fluke Cloud™ -muistin avulla voit hakea tallennetut mittaustulokset toimistolla tai työmaalla ja tehdä päätöksiä nopeammin. Käytössäsi on ensiluokkainen tietoturva, ja voit tuoda dataa, hallita laitteista siirrettyjä tiedostoja tai tarvittaessa syöttää dataa käsin TruTest™-ohjelmaan, jotta voit käsitellä tulokset ja laatia sertifikaatit nopeasti ja helposti. Fluke TruTest™ -ohjelma yksinkertaistaa laitteiden ja asennusten tiedonhallintaa ja raportointia perinteisiin menetelmiin verrattuna, ja on siten täydellinen ratkaisu asiakkaalle helposti ymmärrettävien raporttien laatimiseen.

Muita hyödyllisiä ominaisuuksia:

• Kompakti, kevyt (alle 1,3 kg), pehmustetuilla kantohihnoilla, jotta kädet jäävät vapaiksi
• Valitsimen asento näyttää selkeästi, mikä toiminto on valittuna. Valitsimella valitaan kaikki toiminnot ilman monimutkaisia monitasovalikkoja.
• Lisätila suurella koevirralla nopeampiin mittauksiin verrattuna vikavirtasuojakytkintä (RCD) laukaisemattomaan silmukkaimpedanssimittaukseen
• Zmax-muistitoiminto verkko- ja silmukkaimpedanssimittaukseen
• Ainutlaatuinen nolla-adapteri nopeaan, aina luotettavaan ja tarkkaan mittajohtimien ja verkkomittajohdon kompensointiin
• Nopea jännitemittaus (L-N, L-PE ja N-PE) verkkomittajohdon kautta, mittatuloliitäntöjä ei tarvitse vaihtaa
• RCD:n laukaisuajan ja laukaisuvirran mittaus RCD-tyypeille A ja AC yhdellä testillä
• Oikosulkuvirran (PEFC tai PSC) ja silmukkaimpedanssin rinnakkaismittaus ja samanaikainen näyttö kaksoisnäytöllä
• Valitse toimintopainikkeilla tarvittavat tuloliitännät – mittajohtimia ei tarvitse vaihtaa
• Jatkuvuustesti moottorikäämien mittauksiin
• Tunnistaa maahan nähden > 50 V jännitteet ja ilmoittaa mahdollisesti vaarallisista tilanteista
• Suuren taustavalaistun näytön, selkeiden symbolien ja erittäin suuren katselukulman ansiosta mittaustulokset on helppo ja turvallinen lukea
• Laajennettu muisti

Ominaisuudet
Vaihtojännitteen mittaus
Alue: 500 V
Resoluutio 0,1 V
Tarkkuus 45–66 Hz: 0,8 % + 3 numeroa
Tuloimpedanssi: 360 kΩ
Ylikuormitussuoja: 660 V tehollisarvo

Jatkuvuustesti (RLO)
Mittausalueet (automaattinen alueenvalinta): 20 Ω/ 200 Ω/ 2000 Ω
Resoluutio: 0,01 Ω/ 0,1 Ω/ 1 Ω
Tyhjäkäyntijännite: >4 V

Eristysresistanssin mittaus (RISO)
Koestusjännite: 50 / 100 / 250 / 500 / 1 000 V
Koestusjännitteen tarkkuus (nimelliskoevirralla): +10 %, -0 %
Eristysresistanssialue: 20 MΩ / 50 MΩ; 20 MΩ / 100 MΩ; 20 MΩ / 200 MΩ; 20 MΩ / 200 MΩ / 500 MΩ; 20 MΩ / 200 MΩ / 1000 MΩ
Resoluutio: 0,01 MΩ / 0,1 MΩ; 0,01 MΩ / 0,1 MΩ; 0,01 MΩ / 0,1 MΩ; 0,01 MΩ / 0,1 MΩ / 1 MΩ; 0,01 MΩ / 0,1 MΩ / 1 MΩ
Koevirta: 1 mA @ 50 kΩ; 1 mA @ 100 kΩ; 1 mA @ 250 kΩ; 1 mA @ 500 kΩ; 1 mA @ 1 MΩ

Silmukka- ja verkkoimpedanssi (ZI)
Alue: 10 Ω (suurvirta-mΩ-tila)/20 Ω/200 Ω/2000 Ω
Resoluutio: 0,001 Ω/ 0,01 Ω/ 0,1 Ω/1 Ω

Oikosulkuvirta (IK), PSC-testi
Alue: 1 000 A / 10 kA (50 kA)
Resoluutio: 1 A / 0,1 kA
Lasketut arvot: Ennakoitu oikosulkuvirta (PEFC) tai ennakoitu oikosulkuvirta (PSC) määritetään jakamalla mitattu verkkojännite mitatulla silmukkaimpedanssilla (L-PE) tai vastaavasti verkkoimpedanssilla (L-N).

Maadoitusresistanssin mittaus (RE)
Alue: 200 Ω/2000 Ω
Resoluutio: 0,1 Ω/1 Ω
Taajuus: 128 Hz
Lähtöjännite: 25 V

Vaihejärjestyksen suunta: KYLLÄ

Yleiset tekniset tiedot
Ulkomitat (P x L x K): 10 x 25 x 12,5 cm
Paino paristot mukaan lukien: 1,3 kg
Paristotyyppi, määrä: 1,5 V AA-tyyppi (LR6 Mignon), 6 kpl per laite
Kotelointiluokka IP40
Turvallisuus: EN/IEC 61010-1 ja EN/IEC 61010-2-034 mukainen
Ylijänniteluokka: CAT III 500 V; CAT IV 300 V
Soveltuvat standardit: EN 61557-1 – EN 61557-7 sekä EN 61557-10

Toimitussisältö

• Monitoimiasennustesteri 1664 FC
• 6 AA-paristoa (IEC LR6)
• Jäykkä laukku C1600
• Nolla-adapteri
• Kestävä verkkomittajohto
• Mittajohtosarja
• Pehmustettu kanto- ja lantiovyö
• Lyhyt käyttöohje
• Koetinkärki TP165X laukaisupainikkeella ja mittajohtimilla
• IR189USB-kaapeli
• TruTest™-tiedonhallintaohjelmisto
