Kannettava laitetesteri 6200

Tuotekuvaus

Kuvaus
Helpommat mittaukset siirrettävillä laitteilla Fluken laitetesterillä

• Yhden painikkeen käyttö: kaikki testitoiminnot käynnistetään yhdellä erillisellä painikkeella
• Täyttää uudet standardit SS EN 50678 (VDE 0701) ja SS EN 50699 (VDE 0702)
• Esiasetetut hyväksytty / hylätty -arvot voivat säästää aikaa
• Suuri taustavalaistu näyttö on helppolukuinen
• Verkkopistorasia laiteliitäntää varten
• Erillinen IEC-pistorasia kylmien laitteiden johtojen helppoa testausta varten
• Irrotettavat mittajohdot nopeaan vaihtoon paikan päällä
• Integroitu kantokahva

Suoritus

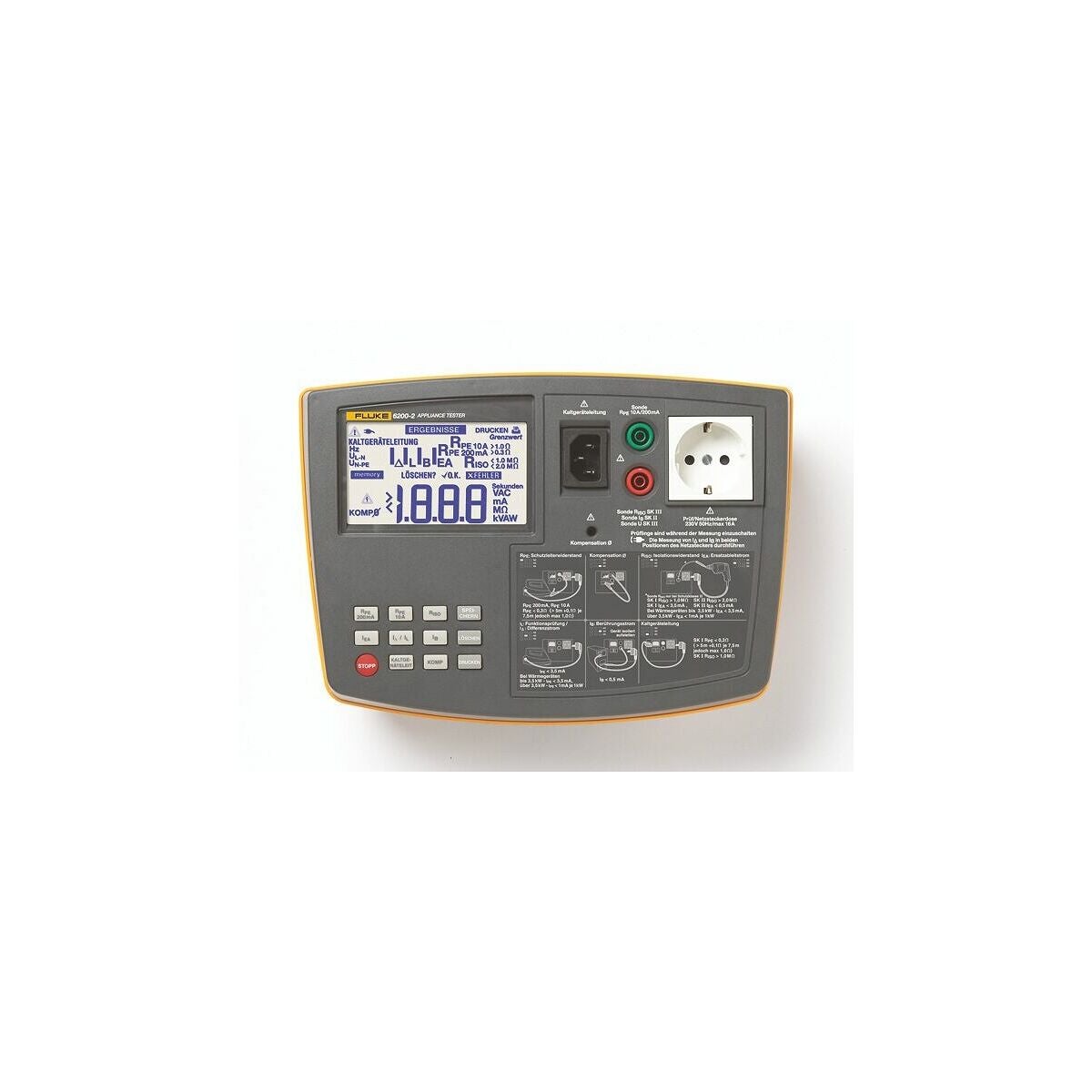

Kannettava laitetesteri Fluke 6200-2
Suorita enemmän testejä päivässä
Fluke 6200-2 -laitetesteri erottuu edukseen keveytensä, pienten ulkomittojensa, yhden painikkeen käytön ja parannettujen automaattisten testien ansiosta. Näin voit lisätä päivässä suoritettavien siirrettävien laitteiden testien määrää. 6200-2-laitetesterillä mittaukset voidaan tehdä nopeammin vaarantamatta sinun tai asiakkaasi turvallisuutta.

Yhden painikkeen käyttö ...
Jokainen esiasetettu testirutiini käynnistetään painamalla yhtä painiketta. Se on paljon helpompaa kuin käyttö valikoiden kautta tai useiden toimintojen välillä valitseminen, ja voit työskennellä nopeammin ja tehokkaammin.

Pieni paino ...
Kannettava 6200-2-laitetesteri painaa 3 kg ja on erittäin kompakti ja helppo ottaa mukaan työmaalle. Mukana toimitettava tukeva jäykkä laukku suojaa laitetta kuljetuksen aikana ja siinä on lisäksi tilaa lisävarusteille ja muille laitteille.

Pienet ulkomitat...
Kuten kaikki Fluke-laitteet, myös tämä kannettava laitetesteri on kestävä ja suunniteltu kenttäkäyttöön. Fluken kannettavalla laitetesterillä saat universaalin ratkaisun, jossa on kaikki kannettavien laitteiden testaukseen tarvittavat toiminnot.

Ominaisuudet
Aloitustesti
Testi osoittaa vaihtuneet johdot ja puuttuvat suojamaadoitusjohtimet sekä mittaa verkkojännitteen ja verkon taajuuden.
Näyttöalue: 90 V - 264 V
Epätarkkuus 50 Hz:llä: ± (2 % + 3 numeroa)
Resoluutio: 0,1 V
Tuloimpedanssi: >1 MΩ // 2,2 nF
Suurin verkon sisääntulojännite: 264 V

Suojajohtimen jatkuvuusmittaus (R_PE)
Näyttöalue: 0 - 19,99 Ω
Epätarkkuus (johtotestin nollakompensoinnin jälkeen): ± (2,5 % + 4 numeroa)
Resoluutio: 0,01 Ω
Testivirta: 200 mA AC -0 % +40 % 1,99 Ω:ssa; 10 A AC ± 20 % 25 mΩ:ssa 230 V:ssa
Tyhjäkäyntijännite: >4 V, <24 V (AC)
Mittajohtimien kompensointi: enintään 1,99 Ω

Eristysmittaus (R_ISO)
Näyttöalue: 0 - 299 MΩ
Epätarkkuus: ± (5 % + 2 numeroa) välillä 0,1–300 MΩ
Resoluutio: 0,01 MΩ (0 - 19,99 MΩ); 0,1 MΩ (20 - 199,9 MΩ); 1 MΩ (200 - 299 MΩ)
Testijännite: 500 V DC -0 % +10 % 500 kΩ kuormalla
Testivirta: >1 mA 500 kΩ kuormalla, <15 mA 0 Ω:ssa
Automaattinen purkausaika: <0,5 s (1 μF)
Suurin kapasitiivinen kuorma: Toimii enintään 1 µF:iin asti

Kosketusvirran mittaus (IB)
Näyttöalue: 0 - 1,99 mA AC
Epätarkkuus: ± (4 % + 2 numeroa)
Resoluutio: 0,01 mA
Sisäinen vastus (anturin kautta): 2 kΩ
Mittausmenetelmä: Anturi (testattavaa kohdetta syötetään verkkovirralla testin aikana)

Ekvivalentin vuotovirran mittaus (IEA)
Näyttöalue: 0 - 19,99 mA AC
Epätarkkuus: ± (2,5 % + 3 numeroa)
Resoluutio: 0,01 mA
Testijännite: 100 V AC ± 20 %

Kuorma- / vikavirran mittaus: Kuormavirta
Näyttöalue: 0 A - 16 A
Epätarkkuus: ± (4 % + 2 numeroa)
Resoluutio: 0,1 A

Kuorma- / vikavirran mittaus: Teho
Näyttöalue 230 V verkkojännitteellä: 0 VA - 3,7 kVA
Epätarkkuus: ± (5 % + 3 numeroa)
Resoluutio: 1 VA (0 - 999 VA), 0,1 kVA (>1,0 kVA)

Kuorma- / vikavirran mittaus: Suojajohtimen virta
Näyttöalue: 0 - 19,99 mA
Epätarkkuus: ± (4 % + 4 numeroa)
Resoluutio: 0,01 mA

PELV-testi
Epätarkkuus 50 Hz:llä: ± (2 % + 3 numeroa)
Ylikuormitussuoja: 300 V (RMS)
Varoituskynnys: 25 V (RMS)

Ympäristöolosuhteet
Käyttölämpötila: 0 - 40 °C
Suhteellinen kosteus: Ei kondensaatiota < 10 °C; 95 % 10–30 °C; 75 % 30–40 °C

Turvallisuusmääräykset
Määritys: Täyttää EN 61010-1, painos 3; CAT II, 300 V, likaantumisaste 2; DIN VDE 0404-1 ja DIN VDE 0404-2; DIN VDE 0413/EN 61557 osat 1, 2, 4, 6, 10; CAT II, 300 V, likaantumisaste 2

Mekaaniset ja yleiset tiedot
Ulkomitat (P×L×K): 200×275×114 mm
Paino: 3,13 kg
Kotelointi: IP40 (kotelo); IP20 (pistotulppa)
EMC: täyttää EN 61326-1, kannettava
EMI-kestävyys: 3 V/m

Toimitussisältö

• Kannettava laitetesteri Fluke 6200-2
• Lyhyt käyttöohje
• Jäykkä kuljetuslaukku
• Mittajohto
• Mittakärki
• Krokotiilipihdit
• Verkkokaapeli

Tekniset tiedot

• Näyttöalueen tarkkuus ilmoitetaan muodossa ± (% mittausarvosta + numerot) lämpötilassa 23 °C ± 5 °C, ≤ 75 % suhteellisessa kosteudessa.
• Välillä 0–18 °C ja 28–40 °C epätarkkuusarvot voivat heikentyä per °C 0,1 x (epätarkkuusilmoitus) verran.
• Mitta-alueiden tarkkuus on määritetty standardien EN 61557-1: 1997, EN 61557-2: 1997, EN 61557‑4: 1997, EN 61557-6: 1997 ja DIN VDE 0404-2 mukaisesti.
