Kannettava laitetesteri

Tuotekuvaus

Kuvaus
Nopeammat ja helpommat VDE 0701-0702 -standardin mukaiset mittaukset siirrettävillä laitteilla

• Yhden painikkeen käyttö: kaikki testitoiminnot käynnistetään yhdellä erillisellä painikkeella
• Täyttää uudet standardit SS EN 50678 (VDE 0701) ja SS EN 50699 (VDE 0702)
• Esiasetetut hyväksytty / hylätty -arvot säästävät aikaa
• Suuri taustavalaistu näyttö on helppolukuinen
• Verkkopistorasia laiteliitäntää varten
• Erillinen IEC-pistorasia kylmien laitteiden johtojen helppoa testausta varten
• Irrotettavat mittajohdot nopeaan vaihtoon paikan päällä
• Integroitu kantokahva
• Sisäänrakennettu näppäimistö nopeaa tietojen syöttöä varten
• Mittaustietojen tallennus USB-muistille ja siirto tietokoneelle
• Suuri taustavalaistu graafinen näyttö
• Esiasetetut automaattiset testisekvenssit parantavat käytettävyyttä
• Nopeampi tietojen syöttö sisäänrakennetuilla koodeilla (paikka, mittauspiste ja kuvaus)
• Muistin tarkistustoiminto useampiin testeihin paikan päällä

Suoritus

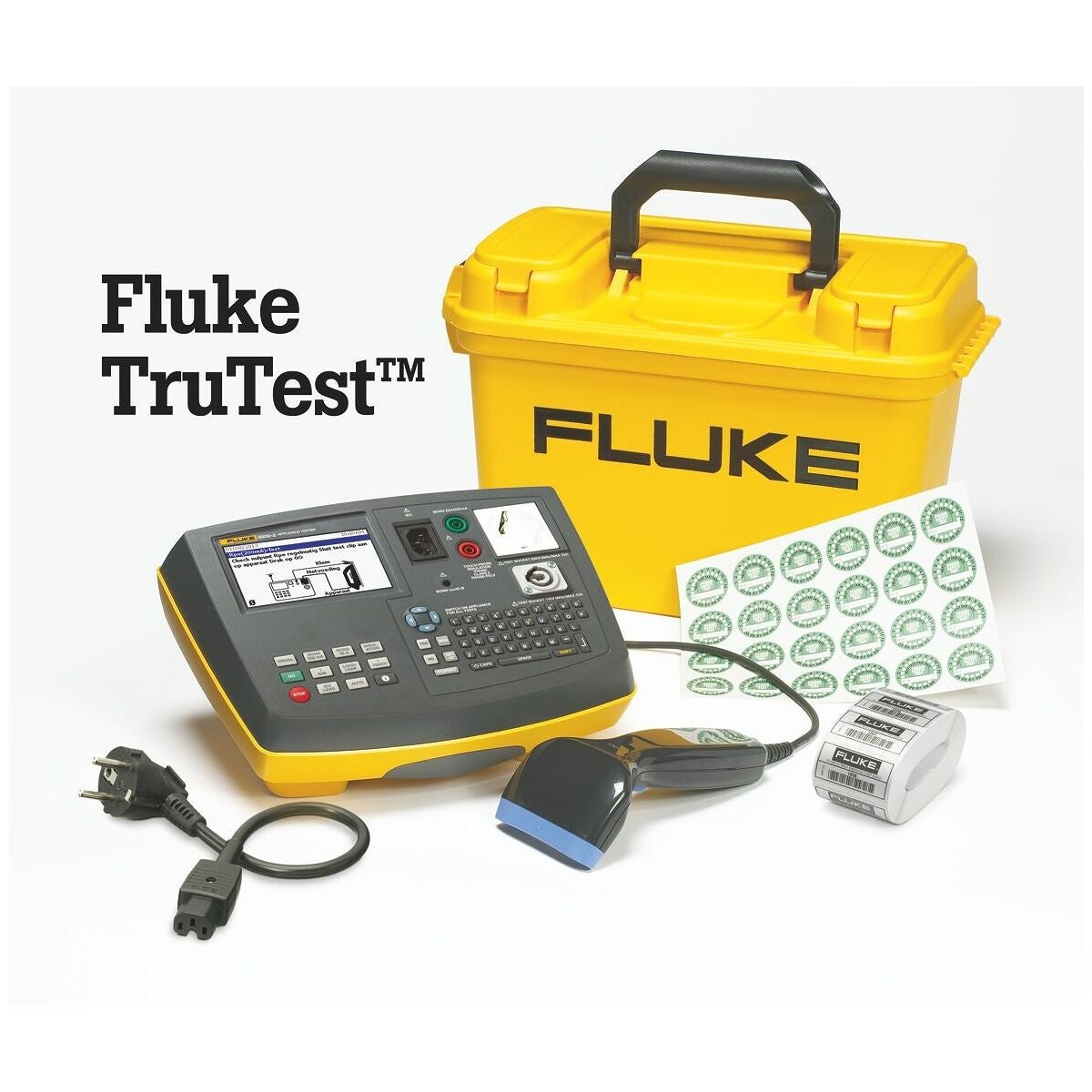

Kannettava laitetesteri Fluke 6500-2 TruTest™-tiedonhallintaohjelmistolla
Suorita enemmän testejä päivässä
Fluke 6500-2 -laitetesteri erottuu edukseen keveytensä, pienten ulkomittojensa, yhden painikkeen käytön ja parannettujen automaattisten testien ansiosta. Näin voit lisätä päivässä suoritettavien siirrettävien laitteiden testien määrää. 6500-2-laitetesterillä mittaukset voidaan tehdä nopeammin tulosten laadusta tinkimättä.

• Yhden painikkeen käyttö: kaikki testitoiminnot käynnistetään yhdellä erillisellä painikkeella
• Täyttää uudet standardit EN 50678 ja EN 50699
• Esiasetetut hyväksytty / hylätty -arvot voivat säästää aikaa
• Suuri taustavalaistu näyttö on helppolukuinen
• Verkkopistorasia laiteliitäntää varten
• Erillinen IEC-pistorasia kylmien laitteiden johtojen helppoa testausta varten
• Irrotettavat mittajohdot nopeaan vaihtoon paikan päällä
• Integroitu kantokahva
• USB-portti tiedonsiirtoa varten
• Sisäänrakennettu näppäimistö nopeaa tietojen syöttöä varten
• Mittaustietojen tallennus USB-muistille ja siirto tietokoneelle
• Suuri taustavalaistu graafinen näyttö
• Esiasetetut automaattiset testisekvenssit parantavat käytettävyyttä
• Nopeampi tietojen syöttö sisäänrakennetuilla koodeilla (paikka, mittauspiste ja kuvaus)
• Muistin tarkistustoiminto useampiin testeihin paikan päällä
• USB-portti tiedonsiirtoa varten

Nopea yhden painikkeen käyttö
Jokainen esiasetettu testirutiini käynnistetään painamalla yhtä painiketta. Se on paljon helpompaa kuin käyttö valikoiden kautta tai useiden toimintojen välillä valitseminen, ja voit työskennellä nopeammin ja tehokkaammin. Malli 6500-2 on lisäksi varustettu käyttäjän määritettävillä testirutiineilla ja aakkosnumeerisella näppäimistöllä nopeaa tietojen syöttöä varten.

Pieni paino ...
Kannettava 6500-2-laitetesteri on erittäin kompakti ja helppo ottaa mukaan työmaalle. Mukana toimitettava tukeva jäykkä laukku suojaa laitetta kuljetuksen aikana ja siinä on lisäksi tilaa lisävarusteille ja muille laitteille.

Kestävä
Kuten kaikki Fluke-laitteet, myös tämä kannettava laitetesteri on kestävä ja suunniteltu kenttäkäyttöön. Fluken kannettavalla laitetesterillä saat universaalin ratkaisun, jossa on kaikki kannettavien laitteiden testaukseen tarvittavat toiminnot.

Fluke TruTest™ -tiedonhallintaohjelmisto
Fluke TruTest™ -ohjelmisto yksinkertaistaa laitetestien tiedonhallintaa ja raportointia perinteisiin menetelmiin verrattuna. Testasitpa kiinteitä asennuksia tai toimiston laitteita, tarkastit korjauksia verstaalla tai suoritit määräaikaistarkastuksia, oikein toteutettu tiedonhallinta on ratkaisevan tärkeää, jotta voit laatia asiakkaalle selkeitä raportteja. Yhteensopivuuden ansiosta yhä useampien Fluken ja Beha-Amproben testaus- ja mittauslaitteiden kanssa TruTest™ mahdollistaa mittaustulosten nopean ja helpon tuonnin suoraan laitetestereistäsi, laitteista siirrettyjen tiedostojen hallinnan tai tarvittaessa tietojen manuaalisen syötön

Ominaisuudet
Aloitustesti
Testi osoittaa vaihtuneet johdot ja puuttuvat suojamaadoitusjohtimet sekä mittaa verkkojännitteen ja verkon taajuuden.
Näyttöalue: 90 V - 264 V
Epätarkkuus 50 Hz:llä: ± (2 % + 3 numeroa)
Resoluutio: 0,1 V
Tuloimpedanssi: >1 MΩ // 2,2 nF
Suurin verkon sisääntulojännite: 264 V

Suojajohtimen jatkuvuusmittaus (R_PE)
Näyttöalue: 0 - 19,99 Ω
Epätarkkuus (johtotestin nollakompensoinnin jälkeen): ± (5 % + 4 numeroa)
Resoluutio: 0,01 Ω
Testivirta: 200 mA AC -0 % +40 % 1,99 Ω:ssa; 10 A AC ± 20 % 25 mΩ:ssa 230 V:ssa
Tyhjäkäyntijännite: >4 V, <24 V (AC)
Mittajohtimien kompensointi: enintään 1,99 Ω

Eristysmittaus (R_ISO)
Näyttöalue: 0 - 299 MΩ
Tarkkuus: ± (5 % + 2 numeroa) välillä 0,1–300 MΩ
Resoluutio: 0,01 MΩ (0 - 19,99 MΩ); 0,1 MΩ (20 - 199,9 MΩ); 1 MΩ (200 - 299 MΩ)
Testijännite: 500 V DC -0 % +25 % 500 kΩ kuormalla tai 250 V DC -0 % +25 % 250 kΩ kuormalla
Testivirta: >1 mA 500 kΩ kuormalla, <15 mA 0 Ω:ssa
Automaattinen purkausaika: <0,5 s (1 μF)
Suurin kapasitiivinen kuorma: Toimii enintään 1 µF:iin asti

Kosketusvirran mittaus (IB)
Näyttöalue: 0 - 1,99 mA AC
Epätarkkuus: ± (4 % + 2 numeroa)
Resoluutio: 0,01 mA
Sisäinen vastus (anturin kautta): 2 kΩ
Mittausmenetelmä: Anturi (testattavaa kohdetta syötetään verkkovirralla testin aikana)

Ekvivalentin vuotovirran mittaus (IEA)
Näyttöalue: 0 - 19,99 mA AC
Epätarkkuus: ± (2,5 % + 3 numeroa)
Resoluutio: 0,01 mA
Testijännite: 100 V AC ± 20 %

Kuorma- / vikavirran mittaus: Kuormavirta
Näyttöalue: 0 A - 16 A
Epätarkkuus: ± (4 % + 2 numeroa)
Resoluutio: 0,1 A

Kuorma- / vikavirran mittaus: Teho
Näyttöalue 230 V verkkojännitteellä: 0 VA - 3,7 kVA
Epätarkkuus: ± (5 % + 3 numeroa)
Resoluutio: 1 VA (0 - 999 VA), 0,1 kVA (>1,0 kVA)

Kuorma- / vikavirran mittaus: Suojajohtimen virta
Näyttöalue: 0 - 19,99 mA
Epätarkkuus: ± (4 % + 4 numeroa)
Resoluutio: 0,01 mA

PELV-testi
Epätarkkuus 50 Hz:llä: ± (2 % + 3 numeroa)
Ylikuormitussuoja: 300 V (RMS)
Varoituskynnys: 25 V (RMS)

Vikavirtasuojan testi: Laukaisuvirta
Toimintavirhe: ±10 %
Nimellisarvo: 30 mA
Epätarkkuus: ± 5 %

Vikavirtasuojan testi: Laukaisuaika
Standardivaatimus: EN 61557 osa 6; nimellisen testivirran toleranssi 0 % - +10 %
Toimintavirhe: ±10 %
RCD-tyyppi: Verkon vaihtojännite 30 mA
Näyttöalue: 310 ms
Resoluutio: 0,1 ms
Epätarkkuus: 0,3 ms
Laukaisuajan maksimiarvo 100 %:lla (30 mA): 300 ms
Laukaisuajan maksimiarvo 500 %:lla (150 mA): 40 ms

Ympäristöolosuhteet
Käyttölämpötila: 0 - 40 °C
Suhteellinen kosteus: Ei kondensaatiota < 10 °C; 95 % 10–30 °C; 75 % 30–40 °C

Turvallisuusmääräykset
Määritys: Täyttää EN 61010-1, painos 3; CAT II, 300 V, likaantumisaste 2; DIN VDE 0404-1 ja DIN VDE 0404-2; DIN VDE 0413/EN 61557 osat 1, 2, 4, 6, 10; CAT II, 300 V, likaantumisaste 2

Mekaaniset ja yleiset tiedot
Ulkomitat (P×L×K): 200×275×114 mm
Paino: 3,13 kg
Kotelointi: IP40 (kotelo); IP20 (pistotulppa)
EMC: täyttää EN 61326-1, kannettava
EMI-kestävyys: 3 V/m

Toimitussisältö

• Kompakti laitetesteri Fluke 6500-2
• Lyhyt käyttöohje
• Jäykkä kuljetuslaukku
• Mittajohto
• Mittapää
• Krokotiilipihdit
• Verkkokaapeli
• USB-muisti
• USB-kaapeli
• TruTest™-tiedonhallintaohjelmisto

Tekniset tiedot

• Näyttöalueen tarkkuus ilmoitetaan muodossa ± (% mittausarvosta + numerot) lämpötilassa 23 °C ± 5 °C, ≤ 75 % suhteellisessa kosteudessa.
• Välillä 0–18 °C ja 28–40 °C epätarkkuusarvot voivat heikentyä per °C 0,1 x (epätarkkuusilmoitus) verran.
• Mitta-alueiden tarkkuus on määritetty standardien EN 61557-1: 1997, EN 61557-2: 1997, EN 61557‑4: 1997, EN 61557-6: 1997 ja DIN VDE 0404-2 mukaisesti.
