Pinnan karheusmittari ilman tulostinta M410 M410

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Mahr
Tuotenumero: G499042M410
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne

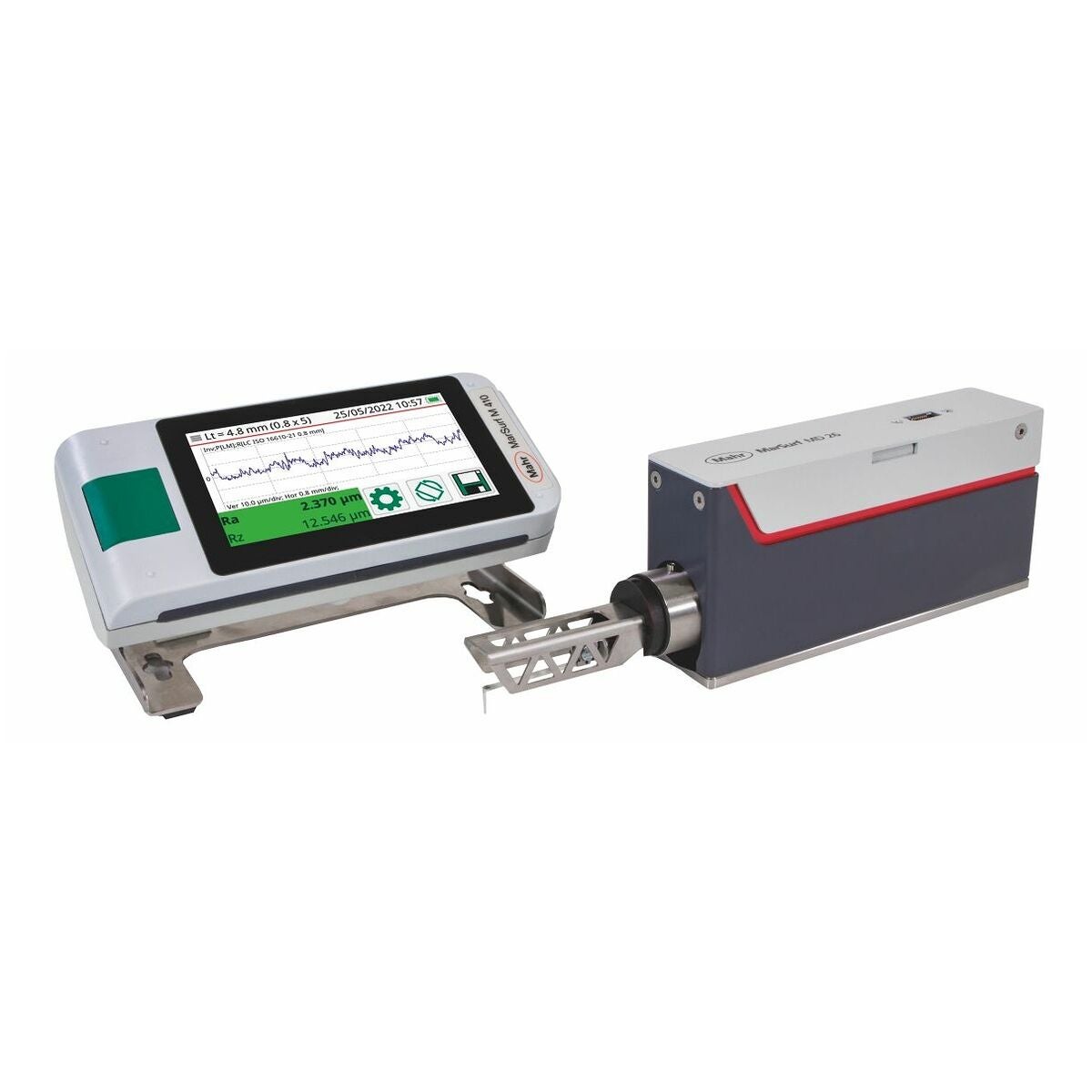

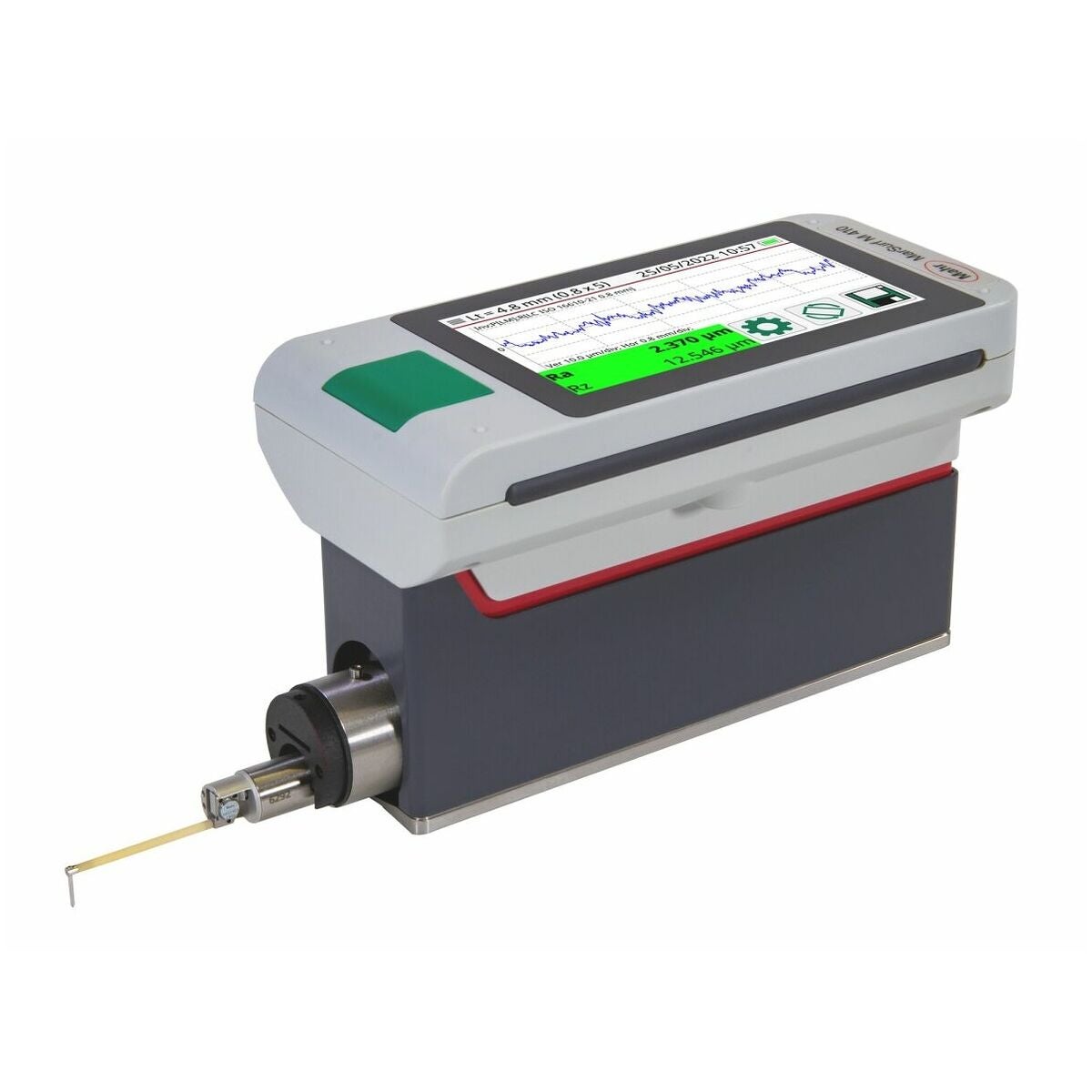

Pintakarheusmittari vapaalla tunnustelulla ja automaattisella nolla-asetuksella pintakarheuden ja aaltoisuuden tarkkaan ja standardien mukaiseen mittaukseen. MarSurf M 410:ssä on käytännöllinen kosketusnäyttö, syöttöyksiköstä irrotettava arviointiyksikkö, integroitu PDF-muisti sekä mahdollisuus langattomaan tiedonsiirtoon.

Vapaa tunnustelu erittäin tarkalla anturijärjestelmällä.

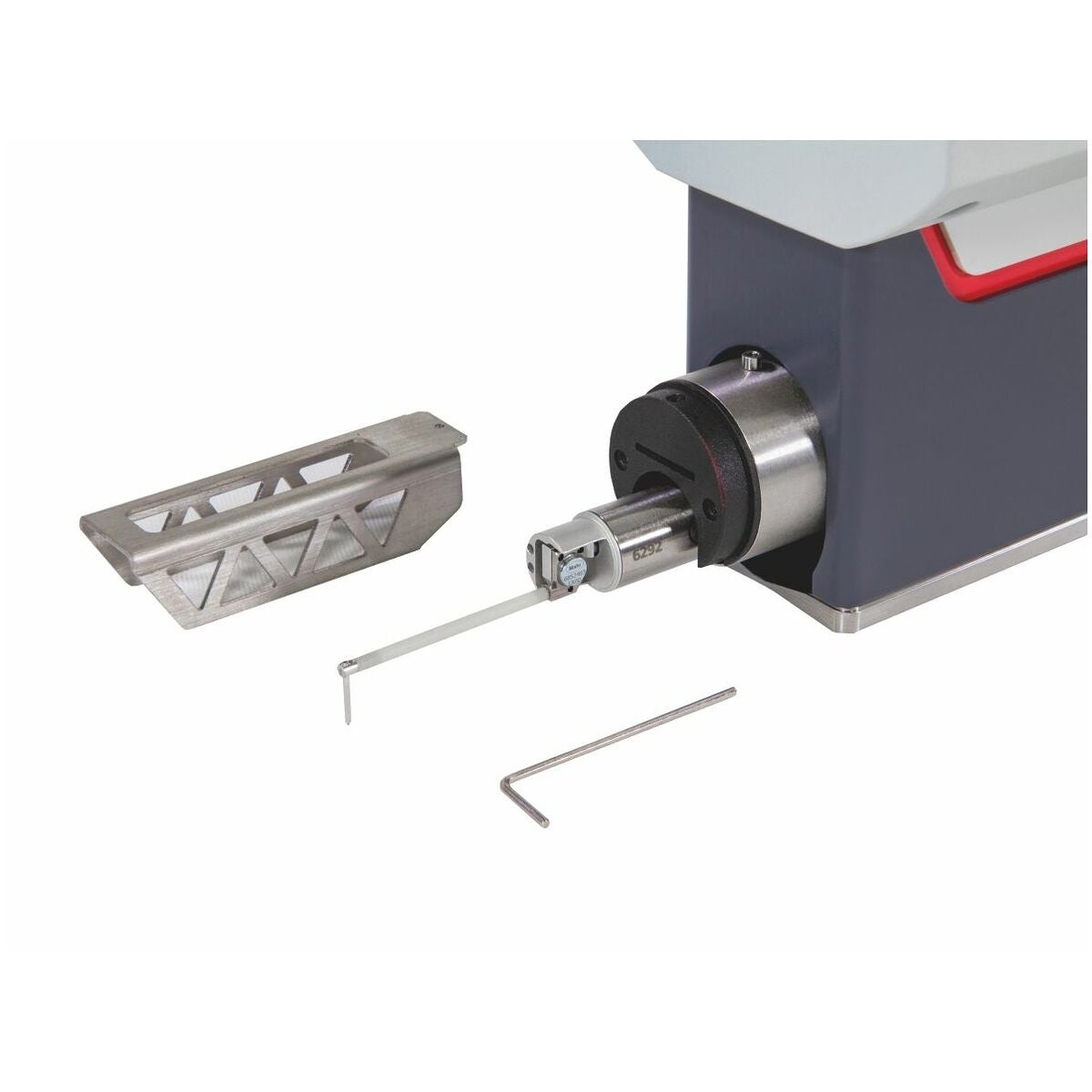

Nopea mittakärkien vaihto ilman työkaluja ja lisäsuojauksella.
PDF-pöytäkirjojen luonti suoraan laitteessa ilman lisäohjelmistoa.
Lyhyt asetusaika syöttöyksikön moottoroidun korkeudensäädön ja automaattisen nollauksen ansiosta.
Ainutlaatuinen kosketusnäyttökäyttöliittymä yli 50 tunnusteluvarren luontiin, muokkaukseen ja poistoon. Kalibroidun mittakärjen kalibrointitiedot säilyvät.
Tunnustelupituudet standardien DIN EN ISO 4288 / ASME B46 mukaan.
Suodattimen ja tunnustelupituuden automaattinen standardin mukainen valinta.
Pitkittäistunnustelu, mittausosuus 0,1–26 mm.
Vaihekorrekti Gauss-suodatin DIN EN ISO 16610-21:n mukaan (korvaa DIN EN ISO 11562), robusti Gauss-suodatin DIN EN ISO 16610-31:n mukaan sekä anturisuodatin ISO 13565-1.
Langaton tiedonsiirto tietokoneelle, esim. Exceliin tai kolmannen osapuolen ohjelmistoon.
Servokäyttöinen kallistuksensäätö.
Mobiilikäyttö verkkovirralla tai akulla.
Kansainvälisesti ajan tasalla kaikkien yleisten parametrien osalta (DIN/ISO, JIS, ASME, MOTIV).
17 kieltä integroituna.
Kallistuskorjaus ±1°, manuaalinen.
Yli 3000 mittausohjelman tallennus.
Tietojen tulkinta skannerilla QR-koodin tai viivakoodin avulla (skanneri ei sisälly).
Mittaus standardien DIN EN ISO 4287/4288 ja DIN EN ISO 21920-2:2021 mukaan.

Toimitussisältö

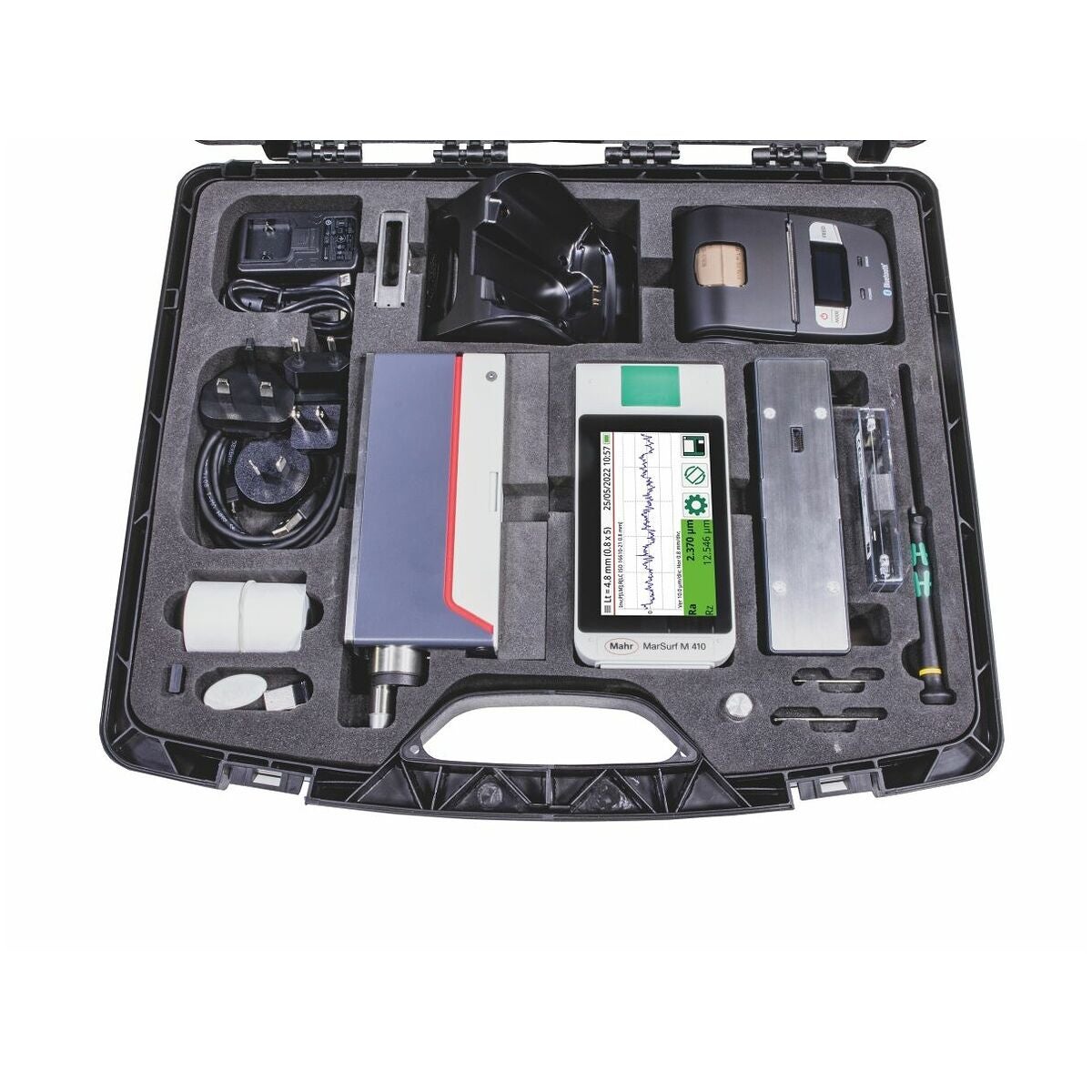

Arviointiyksikkö MarSurf M 410, syöttöyksikkö MarSurf MD 26 sisältäen anturijärjestelmän BFW 250, vakiomittakärki, telakointiasema M 410, yleisvirtalähde 3 adapterilla, mikro-USB-kaapeli, suojakansi MD 26:lle, ruuvimeisseli, 3x asennusavaimet, käyttöohje ja kuljetuslaukku.

Huomautus
Muut mittakärjet esim. pieniin reikiin ja uriin toimitetaan pyynnöstä.

Tekniset tiedot

Kalibrointi	Q1
Tuotetyyppi	Pinnan karheusmittari
Vaihdettava näyttö	mm / tuuma
Datalähtö	USB-liitäntä
Analyysiyksikön korkeus	35 mm
Paino, analyysiyksikkö	0.3 kg
Tunnistusnopeus	0,1 – 1,0 mm/s
Analyysiyksikön leveys	77 mm
Mitta-alue pituuden tunnistukselle	26 mm
Analyysiyksikön pituus	162 mm
Cut-off (λc_c)	0,08; 0,25; 0,80; 2,50 mm
Kalibrointi	Q1
Pintakarheusstandardit	DIN / ISO / JIS / ASME, MOTIF
Käyttöyksikön korkeus	72 mm
Cut-off (λc_c)	0,003; 0,010; 0,032; 0,100 tuuma
Käyttöyksikön leveys	38 mm
Käyttöyksikön pituus	194 mm
Paino, yksikkö	1.1 kg
