Yleismittateline

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotenumero
G442000
Varastotilanne
11kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne

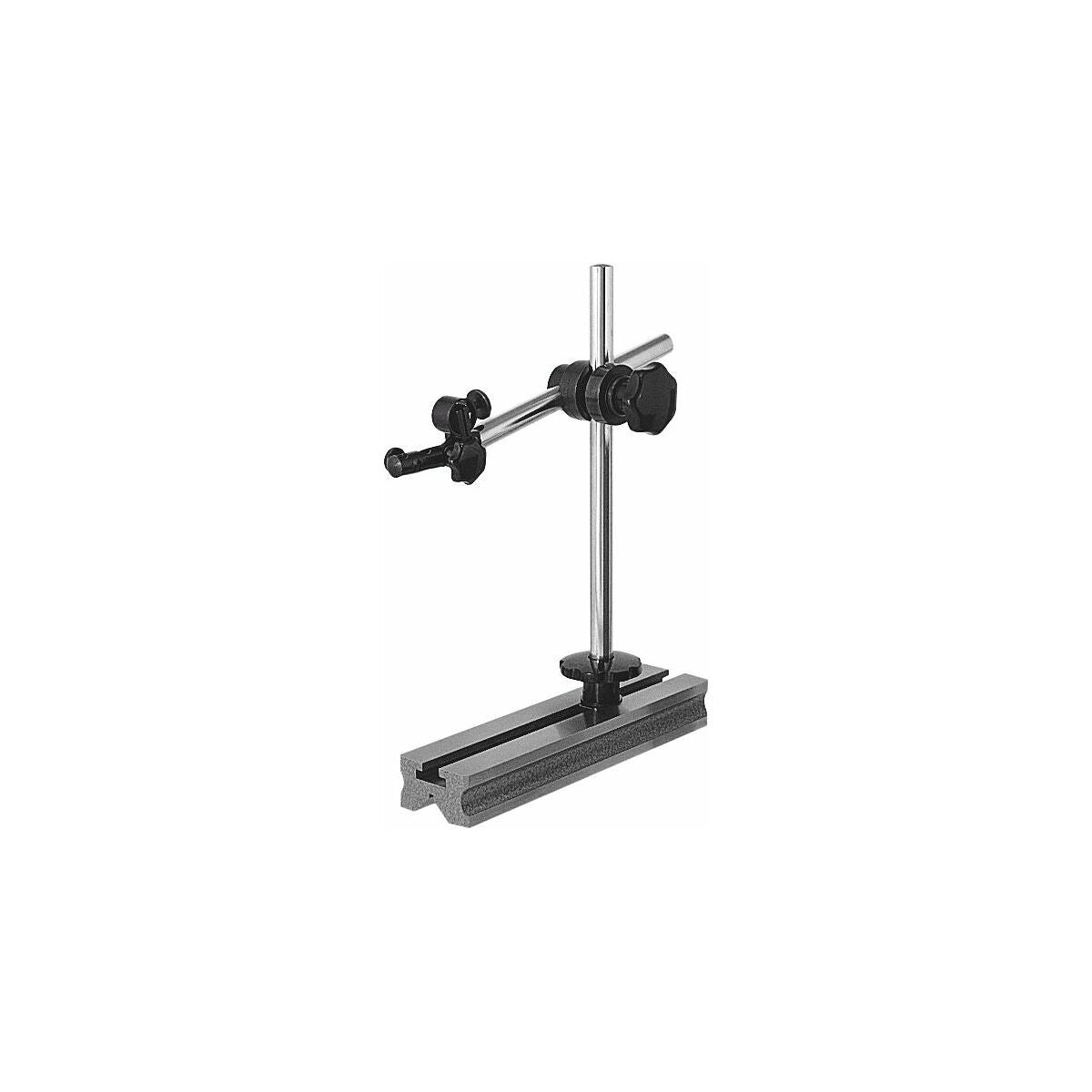

Monipuolisesti koneistettu jalusta, jossa hiotut tukipinnat. Alapuolella V-ura sijoittamista varten akseleille ja sylinterimäisille kappaleille. Yläpinnalla T-ura mittapylvään säätöä varten. Tukeva pylväs. Poikkivarsi, jossa hienosäätö mittakellon pitimessä.

Käyttötiedot
Keskeisyyden tarkastamiseen työstökoneissa ja -laitteissa tai rinnakkaismittauksiin ohjauspinnoilla.

Tekniset tiedot

Tuotetyyppi Mittateline
Pylvään halkaisija d2 16 mm
Poikkivarren halkaisija d1 16 mm
Pilarin korkeus l2 300 mm
Poikkivarren pituus l1 180 mm
Tukijalan pituus 250 mm
Tukijalan leveys 60 mm

Tuotetiedot

Tuotenumero G442000
EAN 4045197204479
