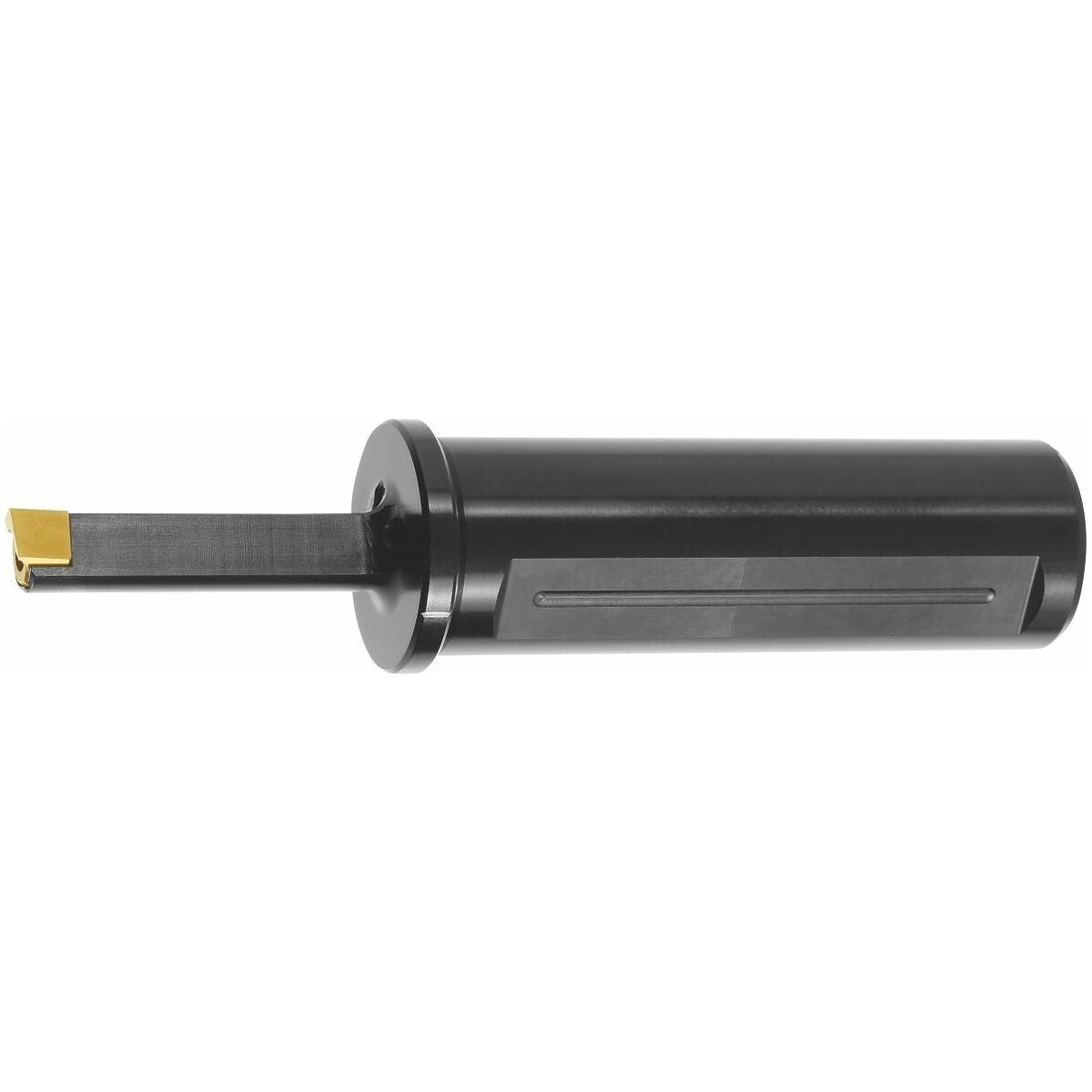

Muotoliitospidin neliöteräpalalle ⌀ DS 20 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Huomautus
- Sorveissa ilman Y-akselia käytä eksentriholkkia nro 290391 − 290393 Y-koordinaatin tarkkaan asetukseen.
- Monitoimikoneissa käytä kohdistuslaitetta nro 290397 ja mittakelloa karan orientoinnin tarkistamiseen.

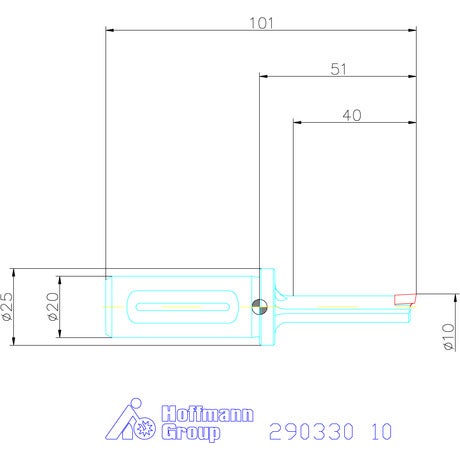

Tekniset tiedot
| Varren pituus ls | 50 mm |
|---|---|
| Sisäinen jäähdytys | kyllä |
| Kiinnitys | kombivarsi |
| Tuotetyyppi | Ura- ja profiilijyrsintätyökalu |
| Teränpitimen halkaisija d1 | 10 mm |
| Ruuvit | 290399 1 |
| Soveltuu neliölle | 10 - 13 mm |
| Varren ⌀ | 20 mm |
| Tehollinen pituus l1 | 40 mm |
| Keskisiirtymä l3 | 4.8 mm |
| Esiporauksen vähimmäisreiän halkaisija dmin | 9.1 mm; 9.1 mm; 9.1 mm |
Media
Tuotetiedot
| Tuotenumero | 290330 |
|---|---|
| EAN | 4045197964397 |
