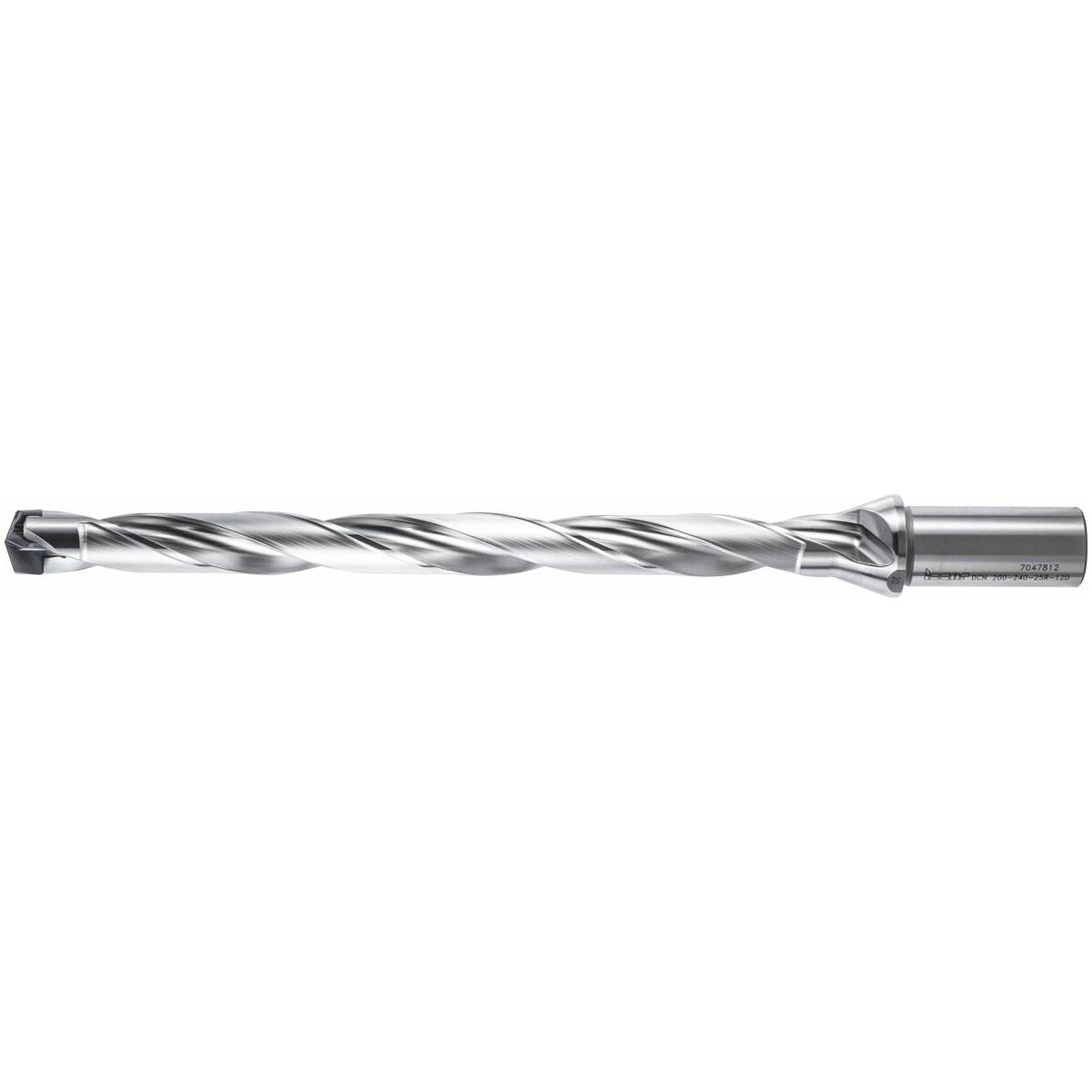

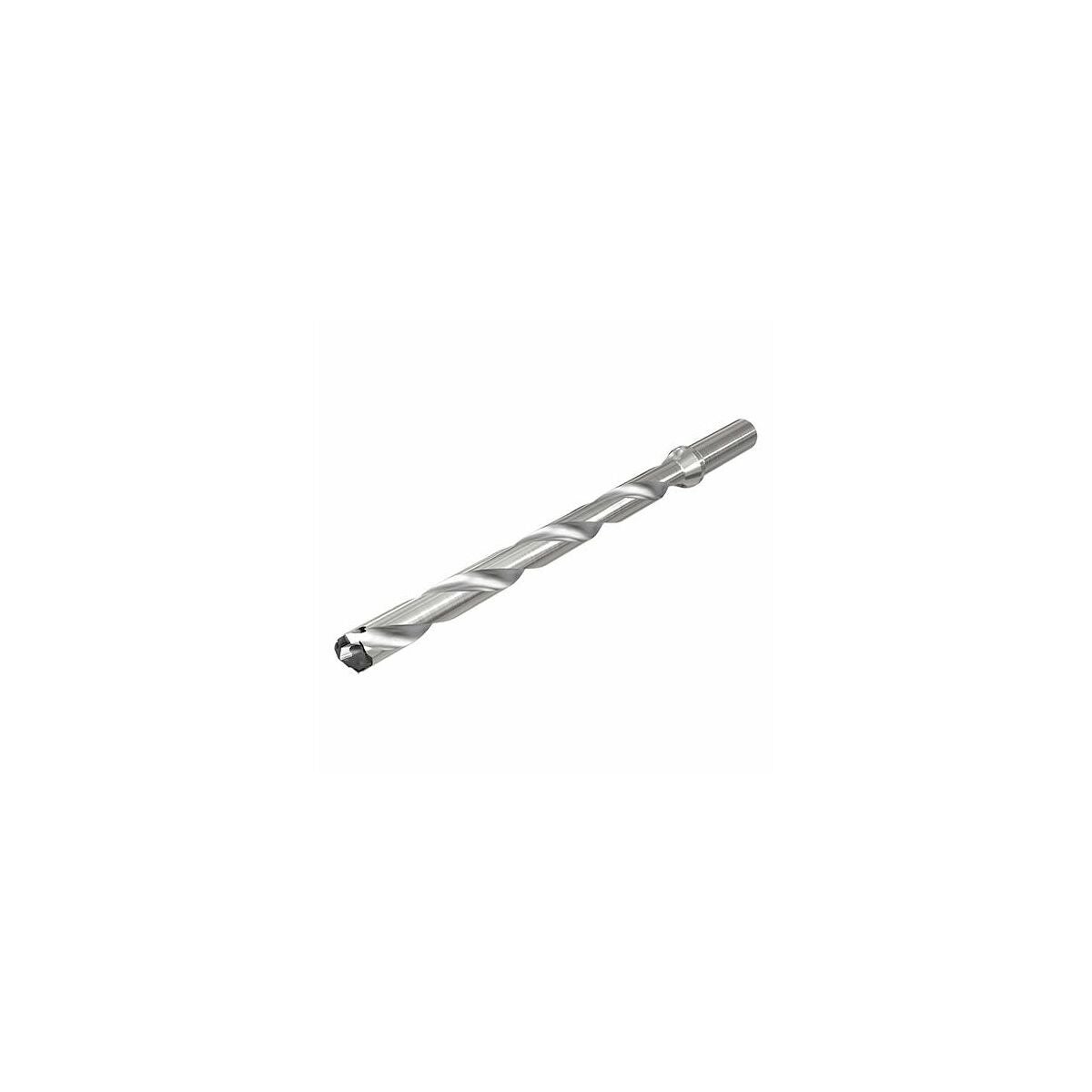

SUMOCHAM peruselementti sylinterivarsi DCN R 12×D

Tuotekuvaus

Malli
SUMOCHAM-porajärjestelmä vaihdettavalla kärjellä erittäin tehokkaaseen reikien koneistukseen vaihdettavilla leikkuusärmilllä.
Ainutlaatuinen puristusmekanismi teräpalojen kätevään kiinnitykseen ilman erillistä kiristysruuvia.
Monipuolinen materiaalinkäyttö kattavan teräpalavalikoiman ansiosta.
Optimaalinen työkalun vakaus samanaikaisesti spiraalimaisilla jäähdytyskanavilla suureen pyörintätarkkuuteen ja porareiän mahdollisimman pieneen aksiaaliseen siirtymään.
Muita saatavilla olevia malleja: peruselementti pyöreällä varrella, peruselementti porareikien viisteiden työstöön viisterengasta käytettäessä, peruselementti erityisesti monikarasorveihin, pitkäsorveihin ja tuotantosorveihin.
Toleranssiluokka: IT8-IT9, pyörintätarkkuus: 0,03 mm.

Käyttötiedot
Teräpalojen kanssa nro 231740 – 231790.

Toimitussisältö
Runko sis. asennusavaimen teräpaloille.

Huomautus

• Valitse aina strategia, jossa on keskisuuret lastuamisnopeudet ja suuret syöttöarvot.
• Ei pikasyöttöä eikä karan pyörimissuunnan muutosta paluuliikkeen aikana.
• Kun poraussyvyys on alkaen 8 × D, vaaditaan aloitusreikä vähintään 1,5 × D_C
  samalla leikkuusärmägeometrialla.
• Kupertuneiden/koverien pintojen esiporaus: kaarevuussäde > 15 × D_C vaaditaan syötön pienentämiseksi jopa 50 %.
• Poikittaisporatuissa rei’issä suurin sallittu halkaisija on 1/4 nimellisestä ytimen halkaisijasta D_C.
• Pakettireiät edellyttävät vakaita olosuhteita työstukappaleen elementtien välisten rakojen pienentämiseksi.
• Reikien vinot sisään- ja ulostulot enintään 7° kallistuksella voidaan tehdä pienennetyllä syötöllä (noin 20–30 %).

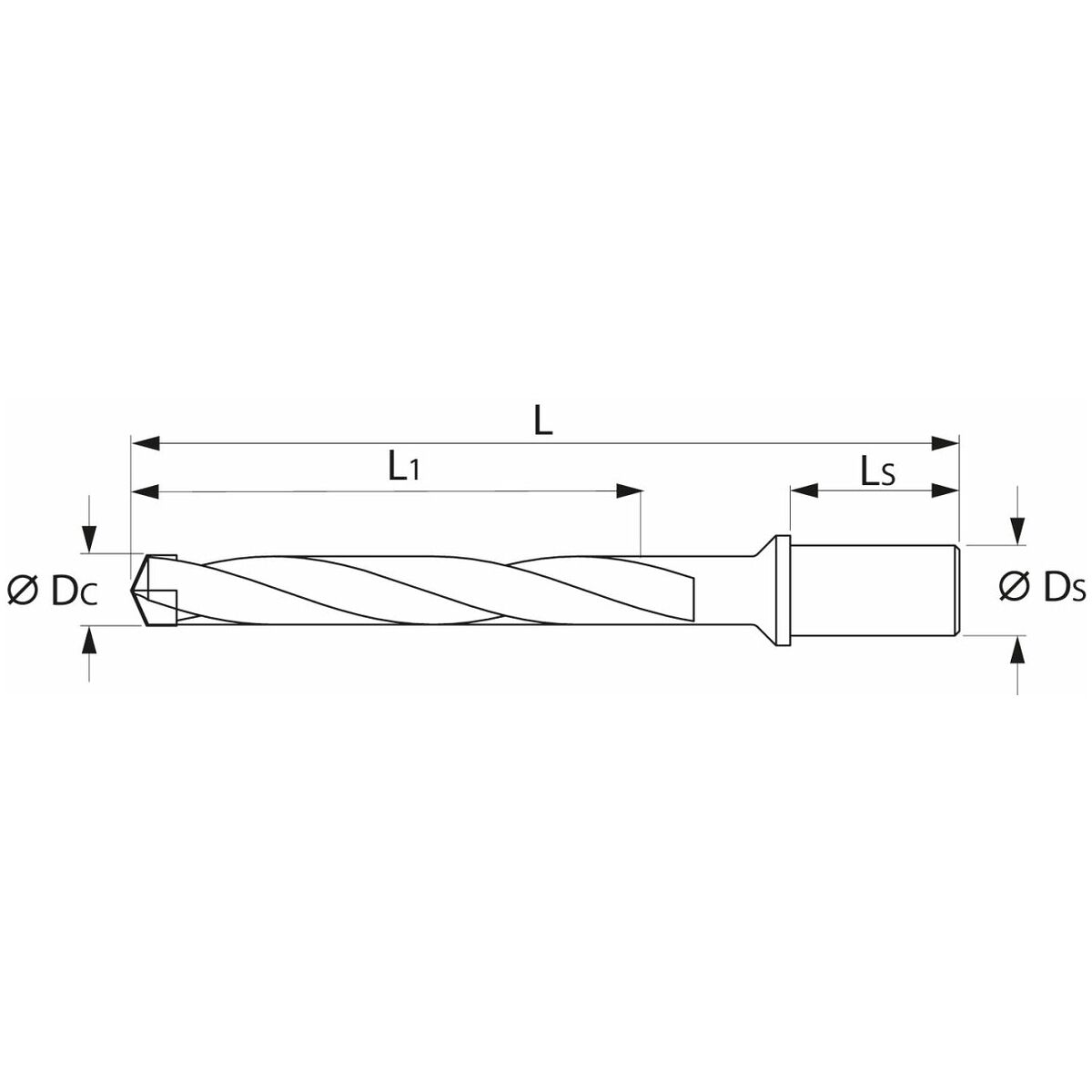

• Nimeämiskäytäntö 8 × D: DCN [koko]-[L₁]-[⌀D_S]A-[L/D]
• Nimeämiskäytäntö 12 × D: DCN [koko]-[L₁]-[ØD_S]R-[L/D]

Esimerkki:
Nro 231715 6 DCN 060-048-12A-8D
:Nro 231720 8 DCN 080-096-12R-12D
