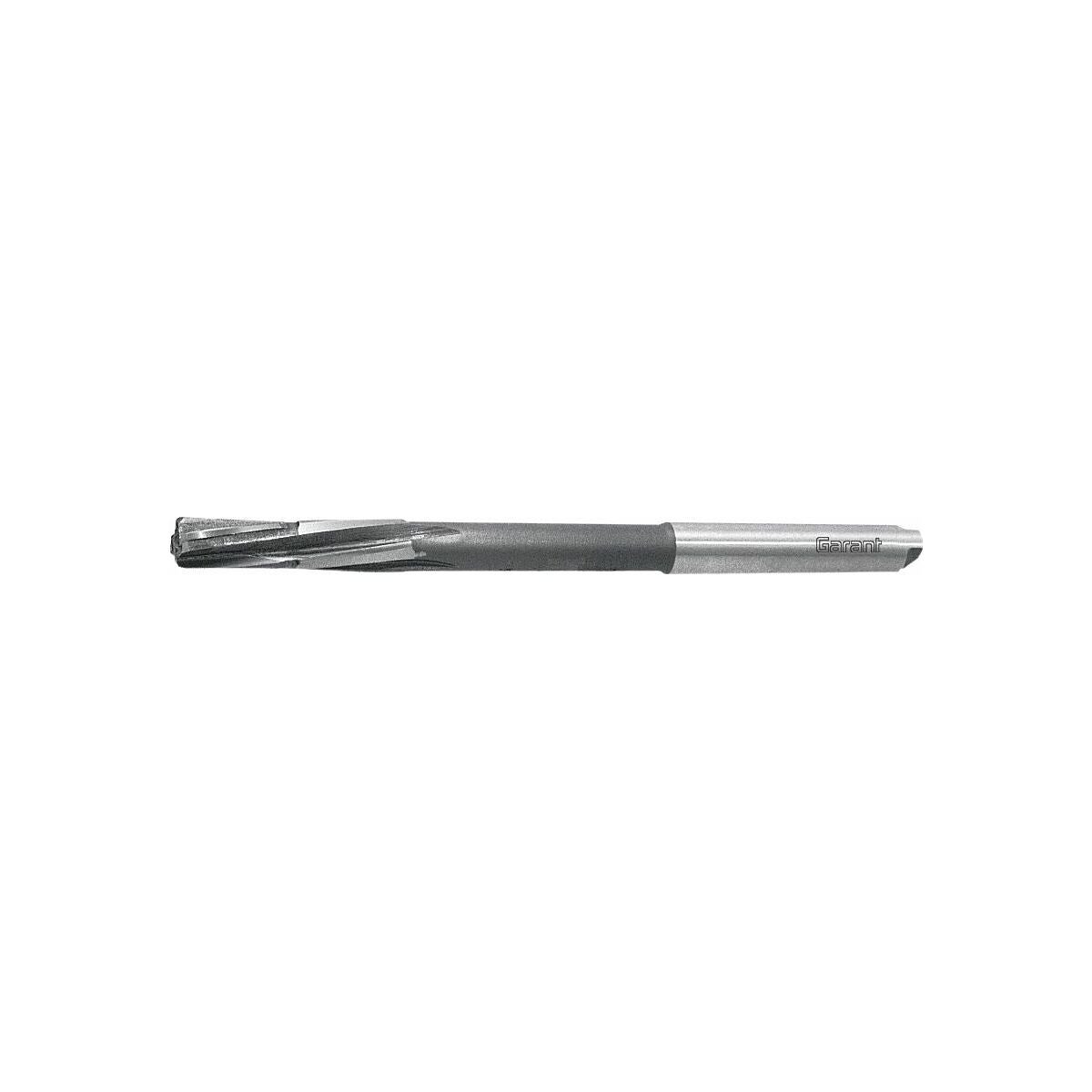

HM-konekalvain H7
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Pitkät leikkuusärmät, vasenkätisellä spiraalilla.
Erittäin differentiaalijaettu (EU) koosta 2 alkaen.
Näin reiästä tulee täysin pyöreä ja vapaana hammasjäljistä.
Leikkuumateriaali
Koko 1−13: täyskovametalli.
Koko 14−16: HM-vaihtoterät, niiden takana kovat ohjauslistat nitrointiteräksestä.
Käyttötiedot
Vakaisiin, vähävärähteisiin koneisiin. Pidempi kulumiskesto ja mittatarkkuus kuin HSS-kaluilla.
Käyttötiedot
N
30
N
35
P
20
P
13
P
10
P
8
P
6
M
10
N
20
Tekniset tiedot
| Tuotetyyppi | Phillips-BIT |
|---|---|
| Normi | DIN 8093 |
| Materiaalille (värirengas) | Ilman |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Kiinnitys | Sylinterimäinen varsi, h6 |
| Käyttö reikätuypin mukaan | läpi menevässä reiässä |
| Halkaisija ⌀ | 4.5 mm |
| Terien lukumäärä z | 6 |
| Ulkonemispituus l1 | 45 mm |
| Kokonaispituus l | 80 mm |
| Leikkuupituus lc | 21 mm |
| Porausyvyys | 43 mm |
| Varren halkaisija ds | 4.5 mm |
| Varren toleranssi | h9 |
| Kalvausvara halkaisijalle ⌀, ohjearvo | 0.1–0.2 mm |
| Toleranssi | H7 |
| Terän ylämitat | 0.01 mm |
| Terän alapuolen mitat | 0.005 mm |
| Suurin leikkuuhalkaisija | 4.51 mm |
| Syöttö f teräksessä < 1100 n/mm2 | 0.12 mm/k |
| Normi | DIN 8093 |
| Varren halkaisija ds | 4.5 mm |
| Kokonaispituus l | 80 mm |
| Porausyvyys | 43 mm |
Media
Tuotetiedot
| Tuotenumero | 164500 |
|---|---|
| EAN | 4045197251992 |
