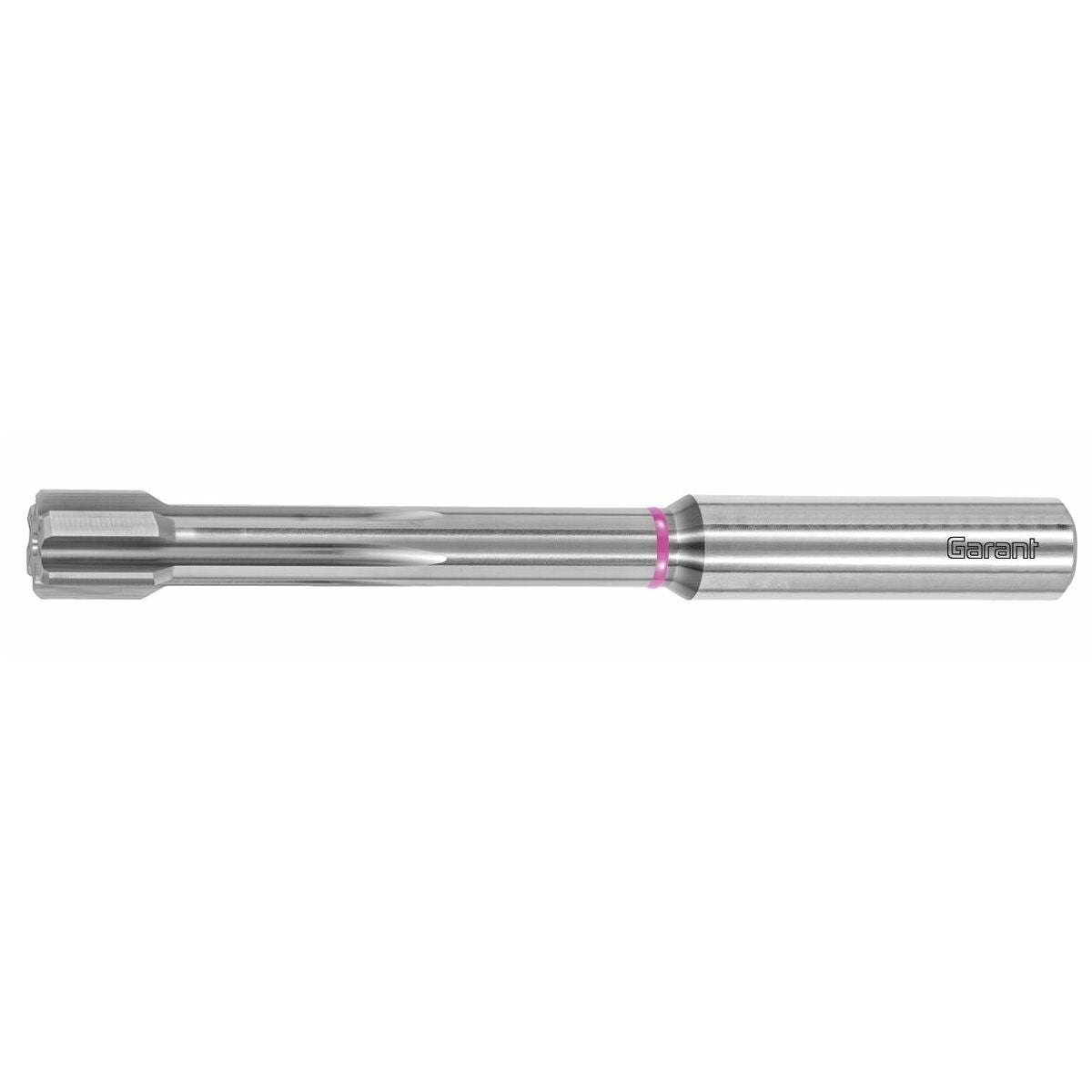

GARANT Master Titan HM-suurtehobrotsi HPC umpireikä TiAlN
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Erikois-HPC-kalvaimet uusimman sukupolven titaanin työstöön, parannetulla lastuamisgeometrialla ja edelleen kehitettyllä kovametallisubstraatilla. Erittäin lyhyet terät, jotka mahdollistavat suuremmat lastuamisarvot. Optimoitu jäähdytysstrategia radiaalisesti järjestetyillä jäähdytysnesteen ulostuloaukoilla, jotka on suunnattu suoraan terään.
NC-soveltuva rakenne suoralla varren halkaisijalla standardoitua kiinnitystä varten, erityisesti Hydro Dehn- tai korkeantarkkuusistukoissa. Mahdollisimman suuri pyörintätarkkuus ja prosessivarmuus terien epätasaisen jaon sekä viisteen leveyden erityisen muotoilun ansiosta.
Toleranssimääritykset:
Konfiguroitava: kalvaimet viimeistelyhiottu haluttua sovitetta varten.
Käyttötiedot
Erikoisrakenne umpireiälle.
Huomautus
Toimitusaika: 4 viikkoa.
Malli
Erikois-HPC-brotsit uusinta sukupolvea titaanin työstöön, parannetulla leikkuugeometrialla ja edelleenkehitetylle kovametallisubstraatilla. Erittäin lyhyet terät mahdollistavat suuremmat lastuamisarvot. Optimoitu jäähdytysstrategia radiaalisesti sijoitettujen jäähdytysnesteen ulostulojen ansiosta, suoraan terään kohdistettuna.
NC-soveltuva malli, suoralla varren halkaisijalla standardoitua kiinnitystä varten erityisesti Hydro Dehn- tai huipputarkkoihin kiristysistukoihin. Mahdollisimman suuri pyörintätarkkuus ja prosessivarmuus terien epätasaisen jaon sekä pyöristyssärmän leveyden erityisen muotoilun ansiosta.
Toleranssimääritykset:
Konfiguroitava: brotsit viimeistelyhiottu halutulle sovitteelle.
Käyttötiedot
Erikoismalli umpireikiin.
Käyttötiedot
Tekniset tiedot
| Tuotetyyppi | Kalvain, jossa irrotettavat leikkuusärmät eivät ole vaihdettavissa |
|---|---|
| Leikkausmateriaali | VHM |
| Normi | Konepajanormi |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | kyllä, 25 bar |
| Kiinnitys | DIN 6535 HA h6:lla |
| Käyttö reikätuypin mukaan | läpirei’issä |
| Työstöstrategia | HPC |

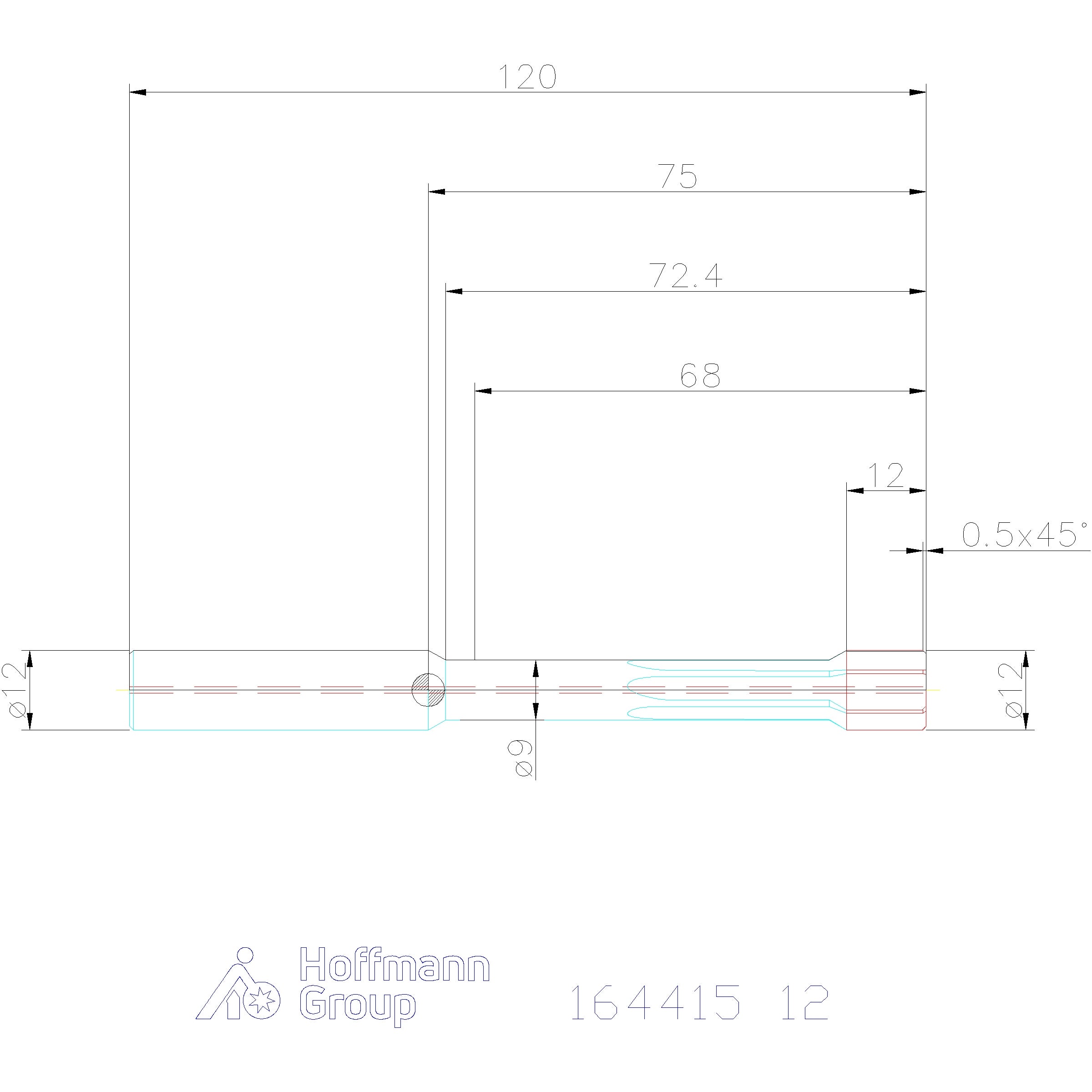

| Halkaisija ⌀ | 12 mm |
| Terien lukumäärä z | 6 |
| Ulkonemispituus l1 | 75 mm |
| Kokonaispituus l | 120 mm |
| Leikkuupituus lc | 12 mm |
| Porausyvyys | 73 mm |
| Varren halkaisija ds | 12 mm |
| Kalvausvara halkaisijalle ⌀, ohjearvo | 0.1 mm |
| ⌀-alue | 11.701 - 12.2 mm |
| Konfiguroitavat toleranssit | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfiguroitavat ominaisuudet | 6; 7; 8; 9; 10; 11; 12; 13 |
| Toleranssi | konfiguroitava |
| Sarja | Master Titan |
| Normi | Verstasstandardi |
| Varren halkaisija ds | 12 mm |
| Kokonaispituus l | 120 mm |
| Porausyvyys | 73 mm |
| Syöttö f titaanissa > 850 N/mm2 | 0.48 mm/k |
| Varren mitat | 12 |
Media
Tuotetiedot
| Tuotenumero | 164415 |
|---|---|
| EAN | 4062406698522 |
