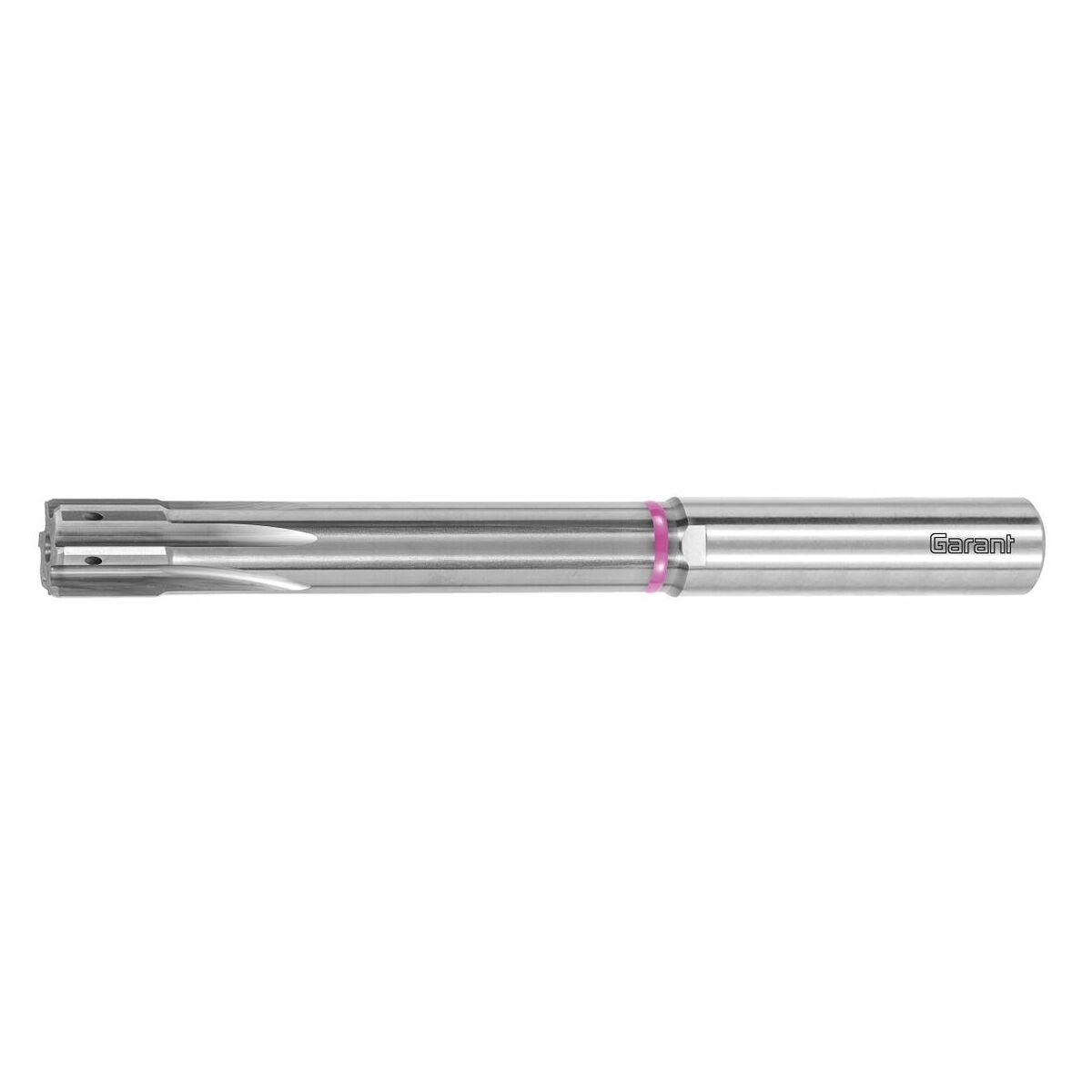

GARANT Master Titan HM-suurtehokalvain HPC läpireikä TiAlN
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Toteutus
Erikois-HPC-kalvaimet uusinta sukupolvea titaanin työstöön, parannetulla lastuamisgeometrialla ja edelleen kehitettyllä kovametallisubstraatilla. Erittäin lyhyt teräosa, joka mahdollistaa suuremmat lastuamisarvot. Optimoitu jäähdytysstrategia radiaalisesti järjestetyillä jäähdytysnesteen ulostuloaukoilla, jotka on suunnattu suoraan teräsärmää kohti.
NC-soveltuva toteutus suoralla varren halkaisijalla standardoitua kiinnitystä varten erityisesti Hydro Dehn- tai korkeaprecisioisissa kiristysistukoissa. Suurin mahdollinen pyörintätarkkuus ja prosessivarmuus terien epätasaisen jaon ja viisteleveyden erityisen muotoilun ansiosta.
Toleranssimäärittelyt:
Konfiguroitava: kalvaimet viimeistelyhiottu halutulle sovitteelle.
Käyttötiedot
Erikoistoteutus läpirei'ille.
Huomautus
Toimitusaika: 4 viikkoa.
Rakenne
Erikois-HPC-kalvaimet uusimmassa sukupolvessa titaanin työstöön, parannetulla leikkausgeometrialla ja edelleenkehitettyllä kovametallisubstraatilla. Erittäin lyhyet terät mahdollistavat suuremmat lastuamisarvot. Optimoitu jäähdytysstrategia radiaalisesti sijoitetuilla jäähdytysnesteen ulostuloilla, jotka on kohdistettu suoraan terään.
NC-soveltuva rakenne, jossa on suora varren halkaisija standardoituun kiinnitykseen erityisesti Hydro Dehn- tai korkeaprecisioisiin kiristysistukoihin. Mahdollisimman suuri pyörintätarkkuus ja prosessivarmuus epätasaisen hampaistuksen ja pyöristysviisteen leveyden erityisen muotoilun ansiosta.
Toleranssimääritykset:
Konfiguroitavissa: kalvaimet ovat viimeistelyhiottuja haluttua sovitetta varten.
Käyttötiedot
Erikoismalli läpirei’ille.
Käyttötiedot
Tekniset tiedot
| Tuotetyyppi | Väljytystyökalu, jossa ei-irrotettavat leikkuusärmät |
|---|---|
| Leikkausmateriaali | HSS |
| Normi | pajastandardi |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | kyllä, 25 baarilla |
| Kiinnitys | DIN 6535 HA, h6:lla |
| Käyttö reikätuypin mukaan | läpimenevän reiän yhteydessä |
| Työstöstrategia | HPC |

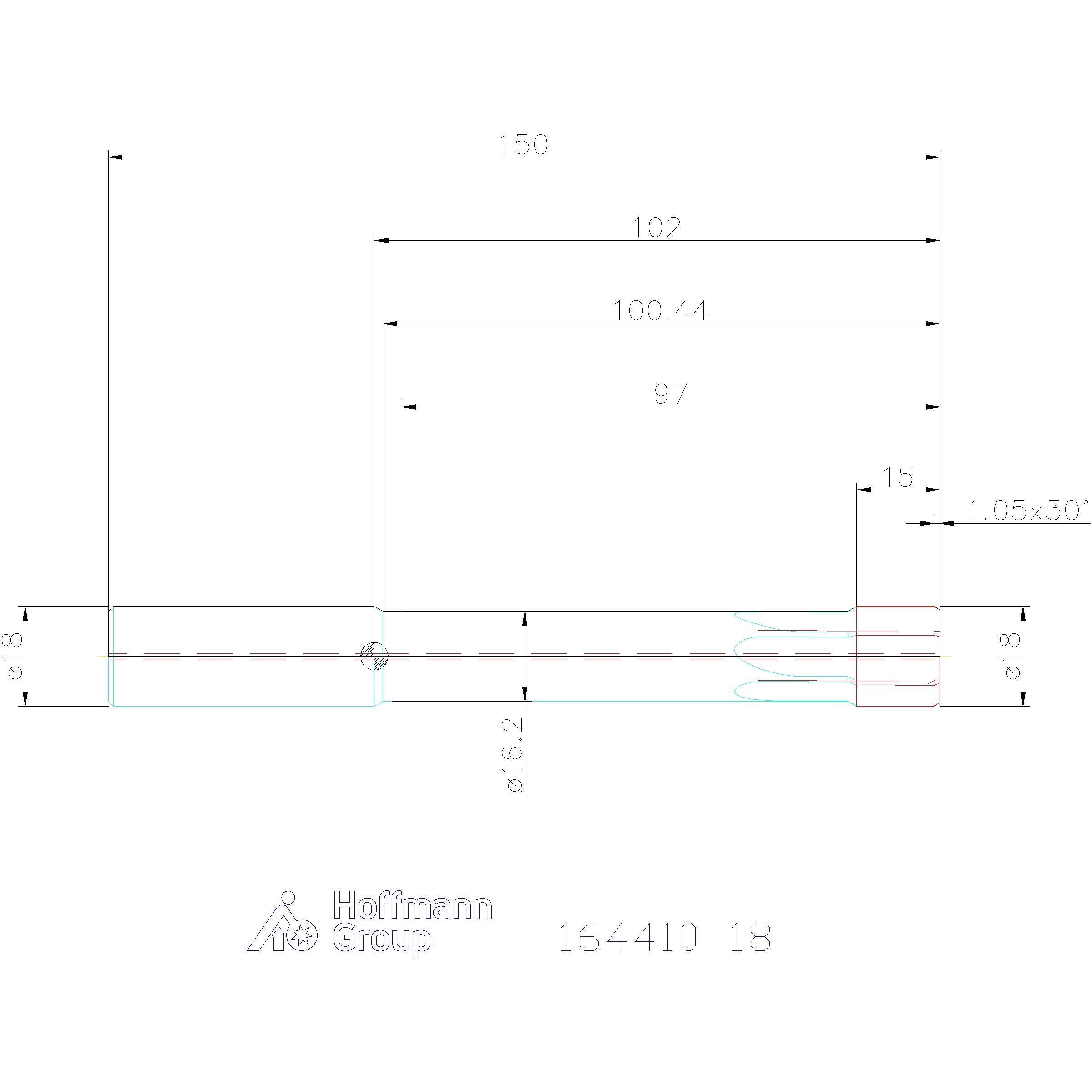

| Halkaisija ⌀ | 18 mm |
| Terien lukumäärä z | 6 |
| Ulkonemispituus l1 | 102 mm |
| Kokonaispituus l | 150 mm |
| Leikkuupituus lc | 15 mm |
| Porausyvyys | 100 mm |
| Varren halkaisija ds | 18 mm |
| Kalvausvara halkaisijalle ⌀, ohjearvo | 0.2 mm |
| ⌀-alue | 17.201 - 18.2 mm |
| Konfiguroitavat toleranssit | A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC |
| Konfiguroitavat ominaisuudet | 6; 7; 8; 9; 10; 11; 12; 13 |
| Toleranssi | konfiguroitava |
| Sarja | Master Titan |
| Normi | Työpajastandardi |
| Varren halkaisija ds | 18 mm |
| Kokonaispituus l | 150 mm |
| Porausyvyys | 100 mm |
| Syöttö f titaanissa > 850 N/mm2 | 0.6 mm/k |
| Varren mitat | 18 |
Media
Tuotetiedot
| Tuotenumero | 164410 |
|---|---|
| EAN | 4062406698331 |
