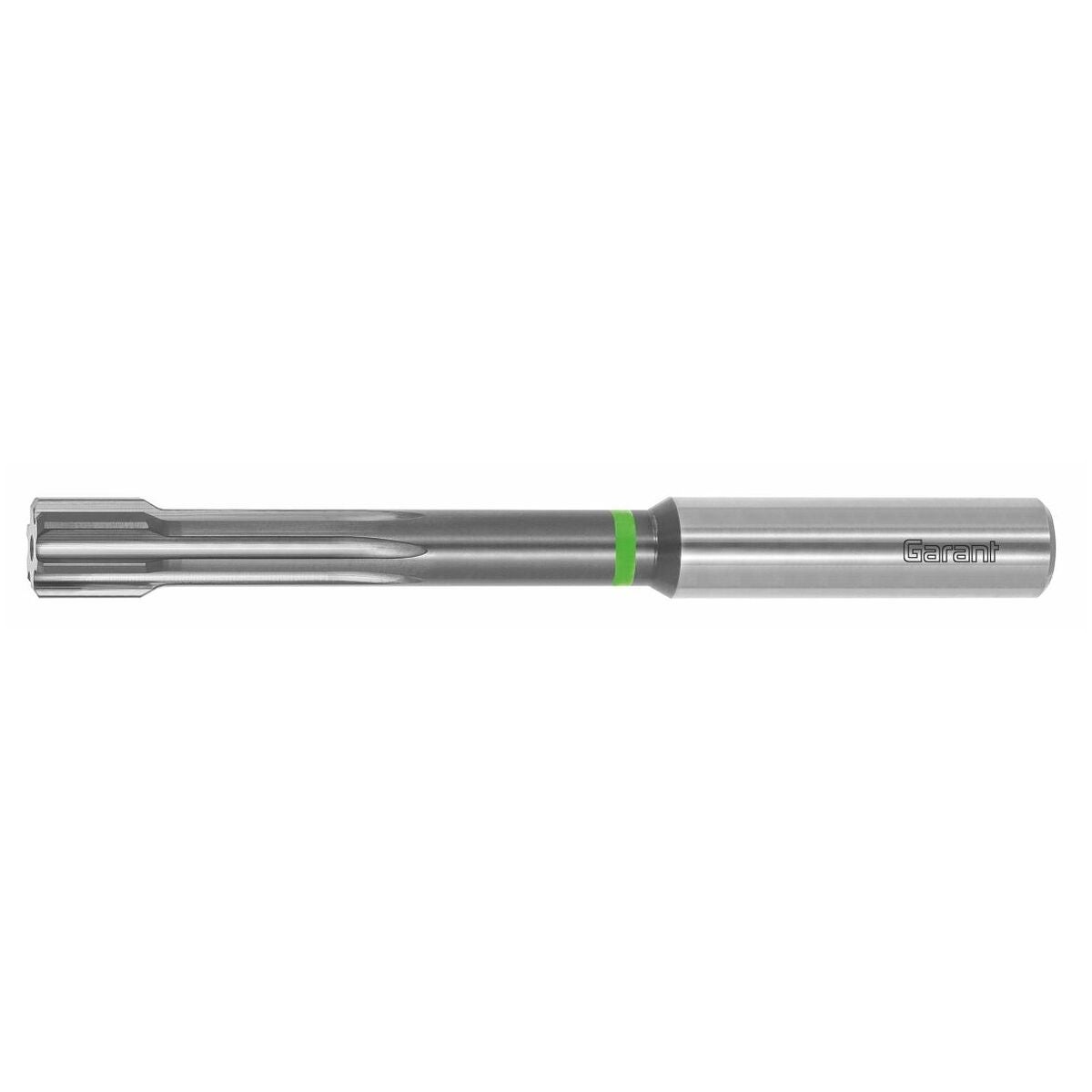

GARANT Master Steel HM-suurtehokalvain HPC pohjareikä TiAlN

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
164425
Varastotilanne
Varastossa
Lastuava aine: TKMStandardi: TehdasnormiSisäjäähdytys: kyllä, 25 baariaVarsi: DIN 6535 HA, h6Lastuamisstrategia: HPCKäyttö poraustavalla: Pohjareiälle

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Käyttötiedot

Tuotekuvaus

Rakenne
Yleiskäyttöiset uusimman sukupolven HPC-kalvaimet. Erittäin lyhyet terät suurempia lastuarvoja varten. Optimoitu jäähdytysstrategia radiaalisesti sijoitettujen jäähdytysnesteen ulostuloaukkojen avulla, jotka on kohdistettu suoraan terään.
Tinkimätön käyttö teräksessä ja ruostumattomassa teräksessä. Luotettava työstö lujille teräsmateriaaleille jopa 60 HRC:hen asti. NC-soveltuva rakenne, suoralla varren halkaisijalla standardoitua kiinnitystä varten erityisesti Hydro Dehn- tai korkean tarkkuuden istukkakiinnittimissä.
Maksimaalinen pyörintätarkkuus ja prosessivarmuus epätasaisen jaon ansiosta.
Toleranssimääritykset:
Konfiguroitava: Kalvaimet loppuhiottu halutulle sovitteelle.
H7: Rakenne reiän toleranssille H7.
0/0,005 mm: Valmistus- ja leikkuutoleranssi nimellishalkaisijalle DC.

Käyttöarvot
Erikoismalli pohjarei’ille.

Käyttötiedot

P
180
P
180
P
180
H
12
H
8
P
150
P
100
M
50
M
30
K
110
K
90

Tekniset tiedot

Tuotetyyppi Phillips-BIT
Leikkausmateriaali VHM
Normi Pajastandardi
Materiaalille (värirengas) vihreä
Pinnoite TiAlN
Sisäinen jäähdytys kyllä, 25 barilla
Kiinnitys DIN 6535 HSC
Käyttö reikätuypin mukaan Umpireikiin
Työstöstrategia HPC

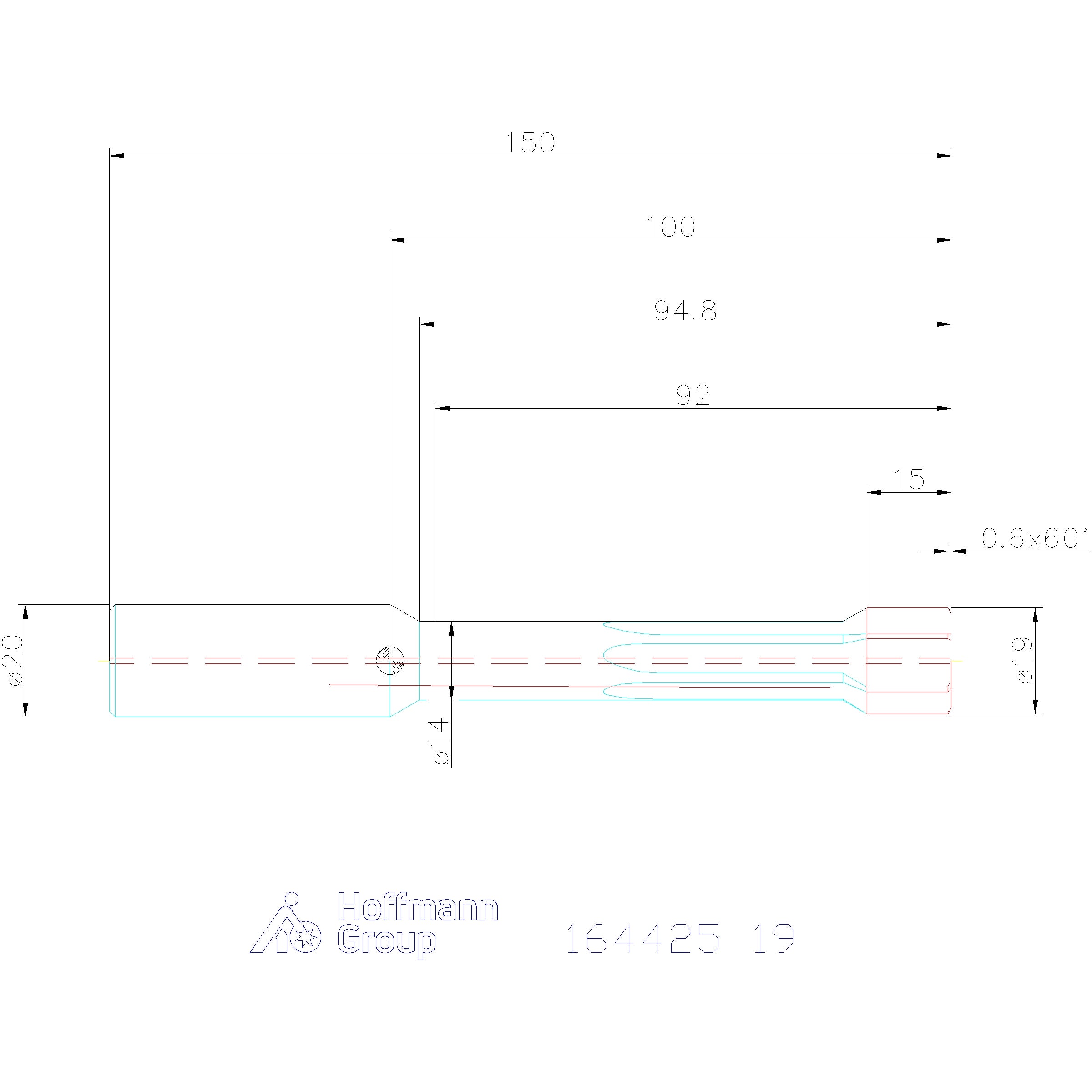

Halkaisija ⌀ 19 mm
Terien lukumäärä z 6
Ulkonemispituus l1 100 mm
Kokonaispituus l 150 mm
Leikkuupituus lc 15 mm
Porausyvyys 98 mm
Varren halkaisija ds 20 mm
Kalvausvara halkaisijalle ⌀, ohjearvo 0.2 mm
⌀-alue 18.201–19.2 mm
Konfiguroitavat toleranssit A; B; C; CD; D; E; EF; F; FG; G; H; J; JS; K; M; N; P; R; S; D; U; V; EF; E; Z; ZA; ZB; ZC
Konfiguroitavat ominaisuudet 6; 7; 8; 9; 10; 11; 12; 13
Toleranssi konfiguroitava
Syöttö f teräksessä < 1100 n/mm2 2 mm/k
Sarja Master Steel
Syöttö f ruostumattomalle teräkselle < 900 n/mm2 0.6 mm/k
Normi Työpajastandardi
Varren halkaisija ds 20 mm
Kokonaispituus l 150 mm
Porausyvyys 98 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=164425&lng=fi

Tuotetiedot

Tuotenumero 164425
EAN 4062406284602
