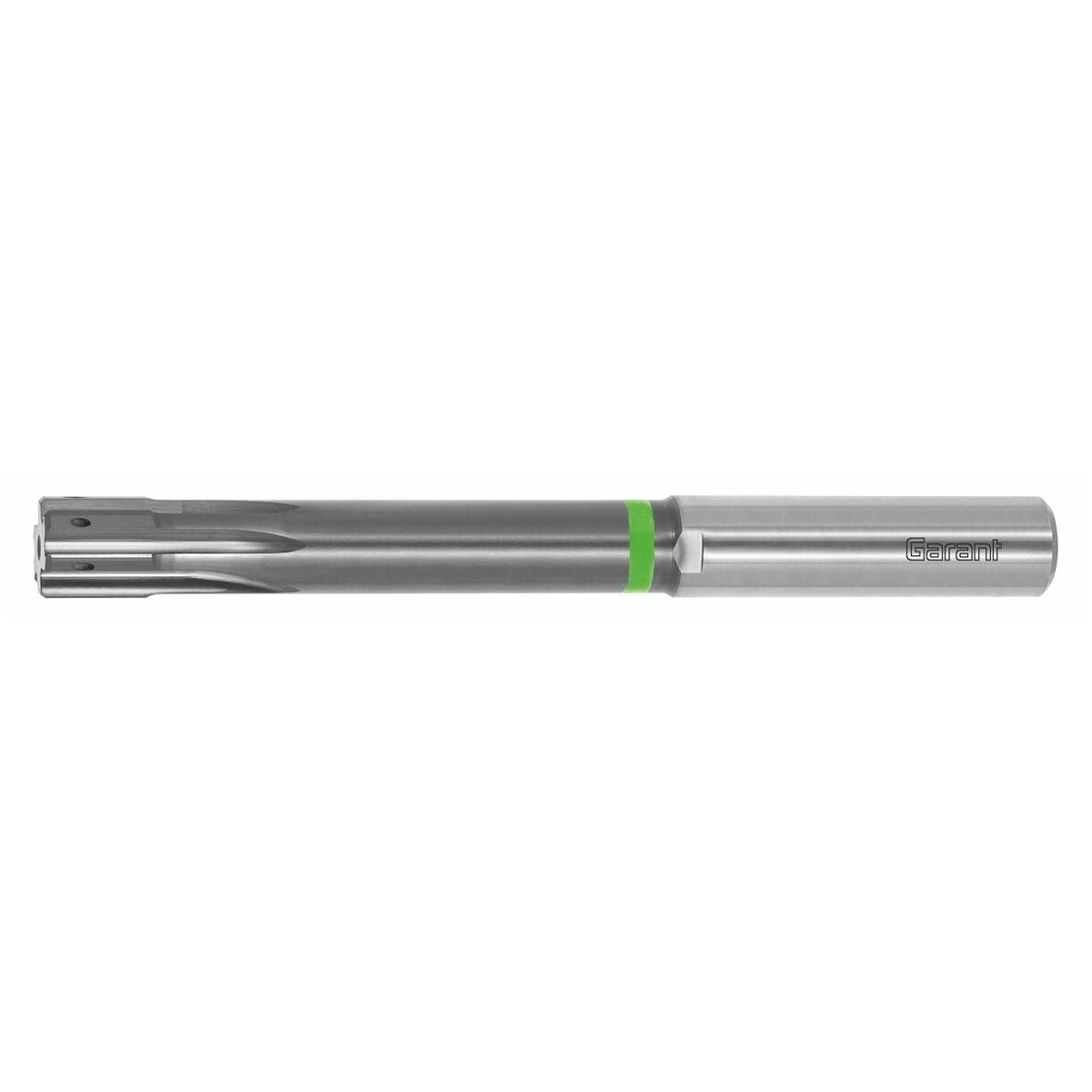

GARANT Master Steel HM-suurtehokalvaimet HPC läpireiät
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Uusimman sukupolven yleiskäyttöiset HPC-kalvaimet. Erittäin lyhyet lastuavat osat suurempia leikkuuarvoja varten. Optimoitu jäähdytysstrategia radiaalisesti järjestetyillä jäähdytysnesteen ulostuloilla, jotka on kohdistettu suoraan terään.
Kompromissiton käyttö teräksessä ja ruostumattomassa teräksessä. Luotettava koneistus lujissa teräsmateriaaleissa aina 60 HRC:hen asti. NC-soveltuva rakenne suoralla varren halkaisijalla standardoituun kiinnitykseen erityisesti Hydro Dehn- tai korkean tarkkuuden kiristysistukoihin.
Maksimaalinen pyörintätarkkuus ja prosessivarmuus epätasaisen jaon ansiosta.
Toleranssimäärittelyt:
Konfiguroitavissa: kalvaimet viimeistelyhiottu halutulle sovitteelle.
H7: rakenne reiän toleranssille H7.
0/0,005 mm: valmistus- ja leikkuutoleranssi nimellishalkaisijalle DC.
Käyttötiedot
Erikoisrakenne läpireikiin.
Käyttötiedot
Tekniset tiedot
| Tuotetyyppi | Phillips-bitti |
|---|---|
| Leikkausmateriaali | VHM |
| Normi | Pajastandardi |
| Materiaalille (värirengas) | vihreä |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | kyllä, 25 barilla |
| Kiinnitys | DIN 6535 HSC |
| Käyttö reikätuypin mukaan | läpireiällä |
| Työstöstrategia | HPC |

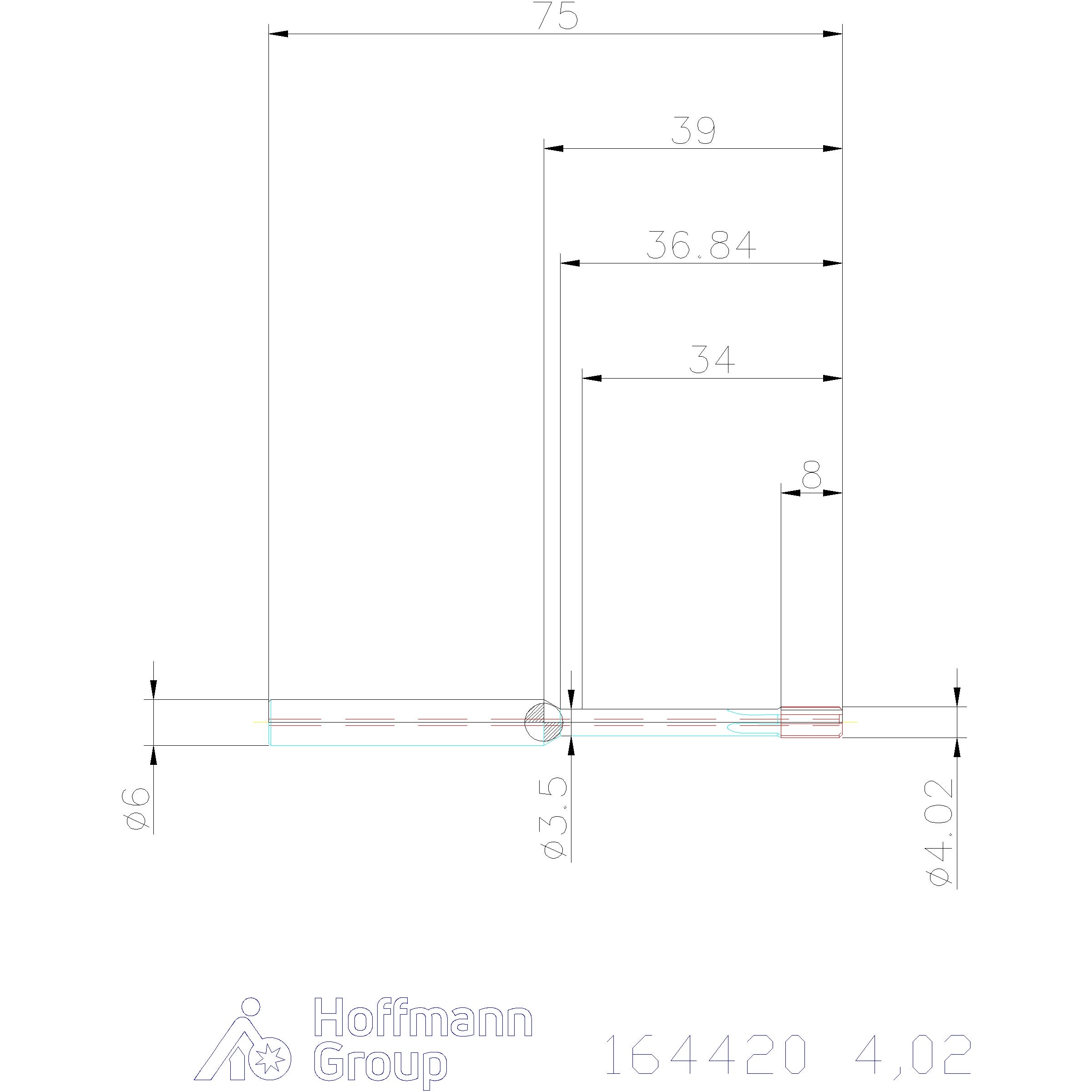

| Halkaisija ⌀ | 4.02 mm |
| Terien lukumäärä z | 4 |
| Ulkonemispituus l1 | 39 mm |
| Kokonaispituus l | 75 mm |
| Leikkuupituus lc | 8 mm |
| Porausyvyys | 37 mm |
| Varren halkaisija ds | 6 mm |
| Kalvausvara halkaisijalle ⌀, ohjearvo | 0.1 mm |
| Toleranssi | 0 / 0,005 |
| Syöttö f teräksessä < 1100 n/mm2 | 0.6 mm/kierros |
| Sarja | Master Steel |
| Syöttö f ruostumattomalle teräkselle < 900 n/mm2 | 0.2 mm/v |
| Normi | Pajanormi |
| Varren halkaisija ds | 6 mm |
| Kokonaispituus l | 75 mm |
| Porausyvyys | 37 mm |
Media
Tuotetiedot
| Tuotenumero | 164420 |
|---|---|
| EAN | 4067263517870 |
