Uusi tuote

VarioBore-hienosorvaustyökalusarja 10-102

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotenumero
G23805010-102
Varastotilanne
Ei varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot Liittyvät

Tuotekuvaus

Sopii
Työkalunpitimet nro 238420; 238440; 238500 ja 238520.

Malli

  • Varsi ABS-yhteensopiva.
  • Sisäinen lastuamisnesteen syöttö.
  • Maksimikierrosluku 27500 rpm.


Todellinen sallittu kierrosluku riippuu työkalun konfiguraatiosta, käyttötarkoituksesta, tasapainotuksesta ja käytetyistä tarvikkeista.
1× hienosorvaustyökalun karapää VarioBore (Wohlhaupter-nro 576001). Syöttötarkkuus 0,002 mm halkaisijalla noonion avulla.

Ohje
Digitaalinen näyttö nro 238060 10, laturi nro 238065 10 ja kääntöterät nro 238070 − 238080 tilattava erikseen. Laajennettavissa tarvikkeilla 0,4 – 152 mm:n avarrusalueelle. Laajennettavissa myös sorvaustyöstöön.
Sopiva taulukkomuodolle
Työstöalue 10,00 mm – 15,00 mm, maks. työstösyvyys 35 mm: Sisäsorvauspidin nro 218048
Työstöalue 15,00 mm – 20,00 mm, maks. työstösyvyys 60 mm: Sisäsorvauspidin nro 081041
Työstöalue 20,00 mm – 25,00 mm, maks. työstösyvyys 70 mm: Sisäsorvauspidin nro 081042
Työstöalue 25,00 mm – 30,00 mm, maks. työstösyvyys 70 mm: Sisäsorvauspidin nro 081043
Työstöalue 29,00 mm – 41,00 mm, maks. työstösyvyys 56 mm: Hammastettu runko nro 236021 ja teränpidin nro 236023
Työstöalue 40,00 mm – 53,00 mm, maks. työstösyvyys 64 mm: Hammastettu runko nro 236021 ja teränpidin nro 236025
Työstöalue 52,00 mm – 77,00 mm, maks. työstösyvyys 87 mm: Teränpidin nro 236027 ja kiinnitysosa nro 236020
Työstöalue 76,00 mm – 102,00 mm, maks. työstösyvyys 87 mm: Teränpidin nro 236029 ja kiinnitysosa nro 236020

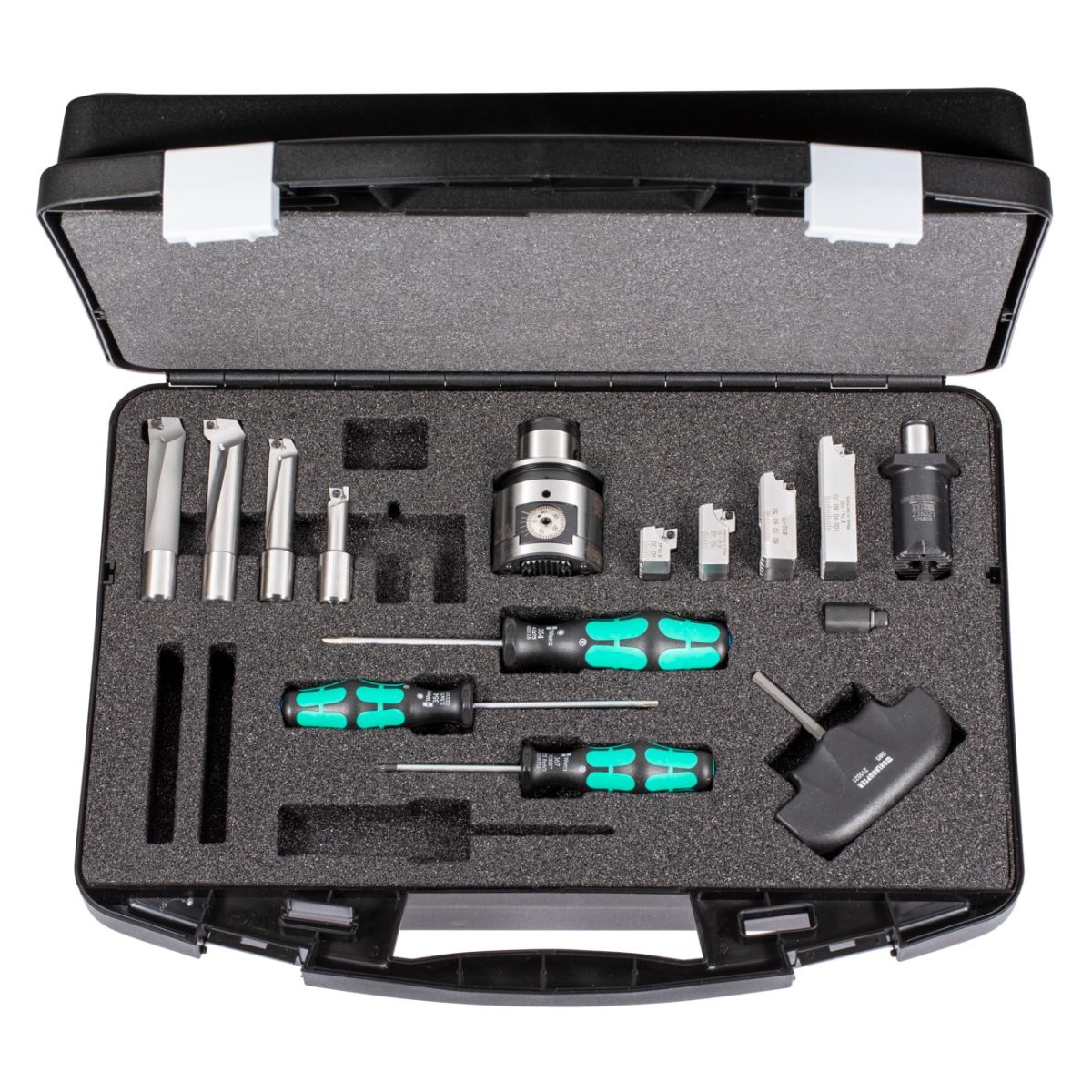

Toimitussisältö taulukkomuoto
kulloinkin 1 sisäsorvauspidin: Wohlhaupter nro 218048
Wohlhaupter nro 081041
Wohlhaupter nro 081042
Wohlhaupter nro 081043
1 uurteisrunko: Wohlhaupter nro 236021
kussakin 1 teränpidin: Wohlhaupter nro 236023
Wohlhaupter nro 236025
Wohlhaupter nro 236027
Wohlhaupter nro 236029
Kiinnitysosa: Wohlhaupter nro 236020
Sarja sisältää koot: Wohlhaupter nro 115575
Wohlhaupter nro 215403
Wohlhaupter nro 215521
Wohlhaupter nro 115590
1 muovilaukkua: Wohlhaupter nro 103177
1 vaahtomuovisisäke: Wohlhaupter nro 103181

Tekniset tiedot

Tuotetyyppi Karatyökalu
Sisäinen jäähdytys kyllä
Kiinnitys ISO 9766
Karan alue ⌀ 10 - 102 mm

Media

ToolScout https://toolscout.com/processdata?articlenumber=238050&articlesize=10-102&lng=fi

Tuotetiedot

Tuotenumero G23805010-102
