Hienosäätökarasarja ⌀ 86−302 mm

Tuotekuvaus

Rakenne

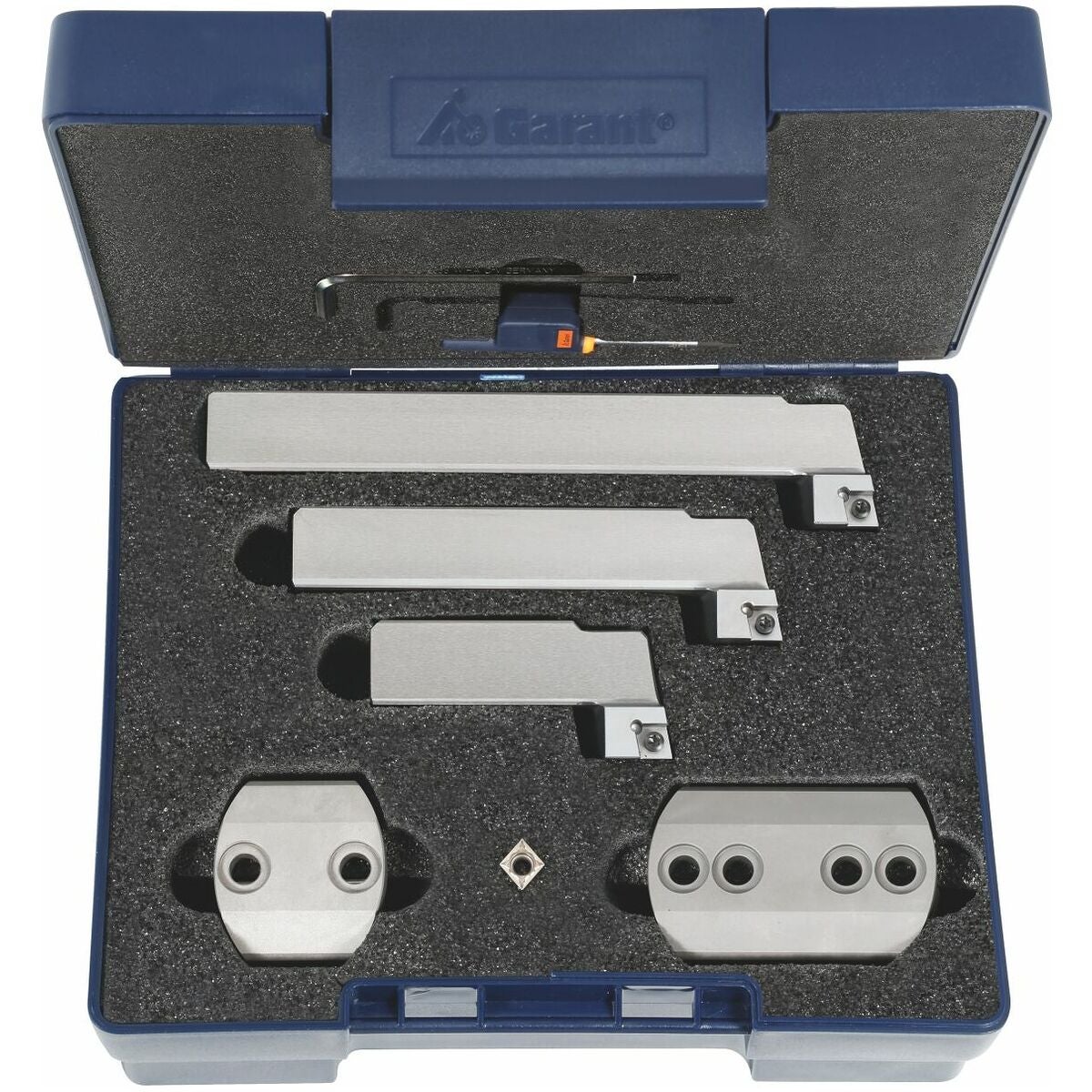

Täydellinen hienosäätöinen karasarja ⌀ 86–302 mm:lle, mukana karanokka nro 237571, vaihtoteräpidikkeet ja tarvikkeet laatikossa.
Voidaan laajentaa vaihtoteräpidikkeillä nro 237573 242–402 jopa ⌀ 402 mm:iin.
Säätötarkkuus 0,01 mm astejaotuksella / noniuksella 0,002 mm halkaisijalle.

Käyttötiedot
Vaihtoteräpidikkeille, joissa sopiva ISO-vaihtoterä tyyppi CC..09T3..

Varaosa
Vaihtoteräruuvi nro 219805.

Suositus
Mieluiten vaihtoteräpalat nro 237697 ja nro 237698.
Toimitussisältö (taulukkokäyttö)
1 karanokka: 237571 HW63
kukin 1 vaihtoteräpalapidike: nro 237573 86–138 ⌀ 86−138:lle
nro 237573 136–220 ⌀ 136−220:lle
nro 237573 188–302 ⌀ 188−302:lle
kukin 1 tuki: nro 237574 86 nro 237573 86–138:lle
nro 237574 136 nro 237573 136–220, 188–302 ja 242–402:lle
kukin 1 painelaatta: nro 237575 86 nro 237573 86–138:lle
nro 237575 136 nro 237573 136–220, 188–302 ja 242–402:lle
1 vaihtoterä: nro 260058 CU7010 (tai käytä CC.. 09T3)

Tarkoitettu käyttö
Tarkoitettu käyttö

• Porareikiin, joissa on tarkat mitat, tiukat toleranssit ja korkea pinnanlaatu alueella 86–302 mm.
• Suurin lastuamisnopeus: 300 m/min.
• Pienennä lastuamisnopeutta työkalun pituuden mukaan.
• Tuotenumero:
• 237573: porareikiin alueella Ø 242–402 mm.
• Käytä HW63-kiinnitystä.
• ISO-vaihtoterälaatoilla tyyppiä CC..09T3..
• Käytä (tuotenumero:
• 237697 ja 237698).
• Käytä vain vaihtoteräruuvia tuotenumero
• 239805.
• Käyttö teollisuudessa.
• Käytä vain teknisesti moitteettomassa ja käyttövarmassa kunnossa.

Väärinkäyttö

• Älä käytä sitä täysreikäporana.

Rakenne
Täydellinen hienosäätökarasarja ⌀ 86–302 mm:lle, sisältää karan kärjen nro 237571, vaihtoteräpitimen ja tarvikkeet laatikossa.
Laajennettavissa vaihtoteräpitimellä nro 237573 242–402 jopa ⌀ 402 mm:iin.
Säätötarkkuus 0,01 mm per astejako / noniuksella 0,002 mm halkaisijalle.

Käyttötiedot
Vaihtoteräpitimille, joissa sopiva ISO-vaihtoterätyyppi CC..09T3..

Varaosa
Vaihtoterän ruuvi nro 219805.

Suositus
Mieluiten vaihtoterälevyillä nro 237697 ja nro 237698.
