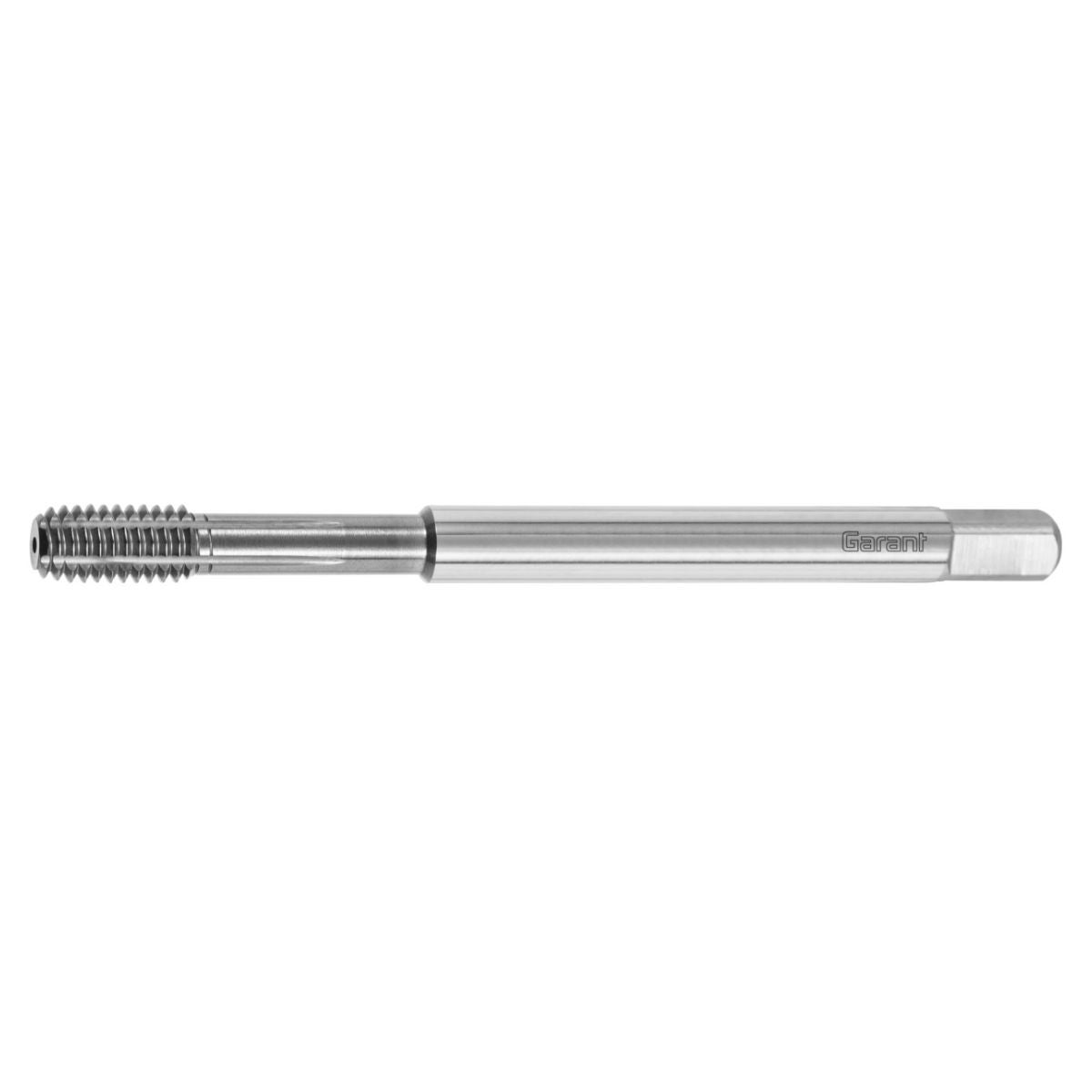

GARANT Master Form Steel TKM-konekierretappi voitelu-urilla TKM IK muoto C TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Uusimman sukupolven suorituskykyinen kierretappi, kehitetty erityisesti käytettäväksi teräsmateriaaleihin.
- Optimoitu monikulmageometria mahdollistaa pienennetyn vääntömomentin.
- Monikerroksinen HIPIMS-pinnoite mahdollistaa suuren kulutuksenkestävyyden.
- TKM-seos, jossa on suurempi Co-pitoisuus hyvän sitkeyden ja parhaan mahdollisen prosessivarmuuden aikaansaamiseksi.
Aksiaalinen sisäinen jäähdytysnesteen syöttö on eduksi työstettäessä pohjareikiä.
Ohje
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12).
Käyttötiedot
N
50
N
40
N
45
P
50
P
45
P
40
P
25
P
20
M
20
S
20
N
50

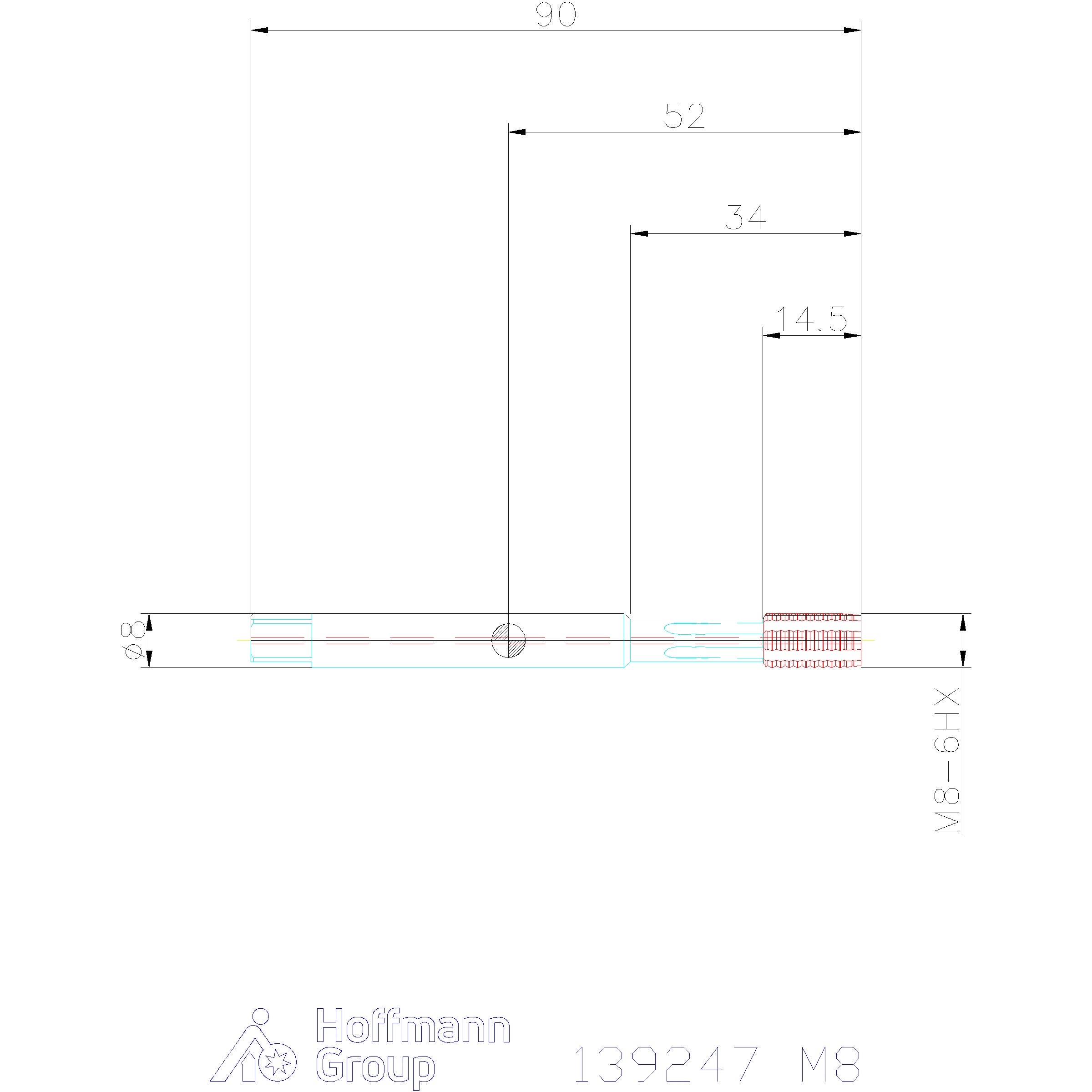

Tekniset tiedot
| Kiinnitys | DIN 6535 HA, h6 |
|---|---|
| Varren toleranssi | h6 |
| Käyttö reikätuypin mukaan | enintään 3×D pohjareiällä; enintään 3×D läpireiällä |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kierretyyppi | M |
| Kylkikulma | 60 astetta |
| Nousuvaihe | C |
| Materiaalille (värirengas) | ilman |
| Pinnoite | TiAlN |
| Tuotetyyppi | Kierteenmuovaustappi |
| Leikkausmateriaali | TKM |
| Normi | DIN 2174 |
| Kierteen ⌀ | 8 mm |
| Kierteen nousu | 1.25 mm |
| Terien lukumäärä z | 5 |
| Lastu-urien lukumäärä | 5 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 8 mm |
| Varren neliö □ | 6.2 mm |
| Kokonaispituus l | 90 mm |
| Ydinreiän halkaisijan ohjearvo | 7.4 mm |
| Toleranssiluokka | ISO 2X 6HX |
| Kierresyvyys | 24 mm |
| Kierrekoko | M8 |
| Sisäinen jäähdytys | kyllä |
| Sisäinen | kyllä; kyllä; kyllä |
| Toleranssi ø | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Sarja | Master Form |
| Sarja | Master Form; Master Form; Master Form |
Media
Tuotetiedot
| Tuotenumero | 139247 |
|---|---|
| EAN | 4069515055376 |
